MÁY TIỆN TRỤC CÁN ANNN YANG dòng DY-1100G ~ 1500G

  • NH00421
  • ANNN YANG

Liên hệ

Dòng máy tiện vạn năng chuyên gia công các loại trục cán thép

Annn Yang, có hơn 30 năm kinh nghiệm về gia công kim loại

Đường kính tiện qua băng máy nằm trong dải: 1100 - 1500 mm

Đường kính tiện qua bàn xe dao nằm trong dải: 730 - 1130 mm

Hỗ trợ tiện ren cho 2 loại kiểu ren: Inch - Mm

Trang chủ/Máy tiện vạn năng/Máy tiện vạn năng hạng năng Đài Loan/Máy tiện trục cán

Cập nhật 29/7/2021



"Máy tiện vạn năng Đài Loan ANNN YANG dòng DY,là dòng máy tiện vạn năng chuyên hỗ trợ gia công các loại trục cán, trục cán thép với nhiều kích cỡ khác nhau. Bánh răng trong hộp số truyền dẫn được làm bằng hợp kim Chrom-Molypden (SCM 21), Carburization được làm cứng, mài chính xác để vận hành trơn tru và yên tĩnh.

  Đường kính tiện qua băng máy nằm trong dải: 1100 - 1500 mm. Đường kính tiện qua bàn xe dao nằm trong dải: 730 - 1130 mm"

May-tien-truc-can-DY-1100-1500G

May-tien-truc-can-DY-1100-1500G-2

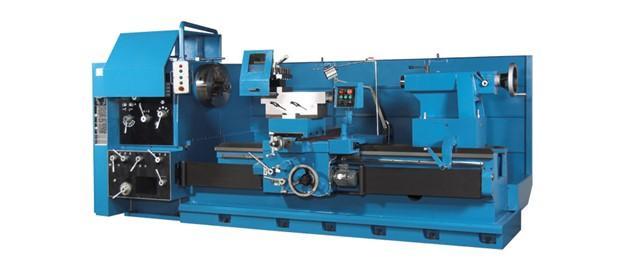

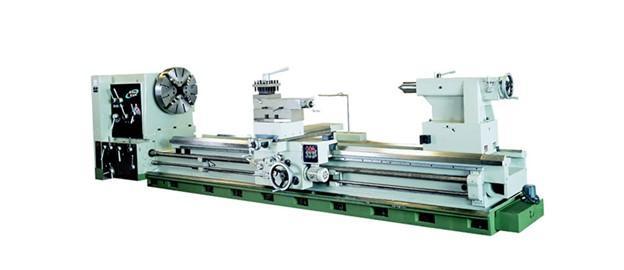

Hình ảnh máy tiện trục cán ANNN YANG dòng DY 1100-1500G

Các đặc điểm chính của máy

  • Các bánh răng hộp sô được làm bằng thép hợp kim Chrom-Molypden (SCM 21), Carburization được làm cứng, mài chính xác để có thể vận hành trơn tru và yên tĩnh.
  • Trục chính hỗ trợ 3 điểm được tạo bởi các vòng bi chính xác đảm bảo độ ổn định cắt lâu dài. Và trục chính lớn hơn có sẵn cho mỗi models khác nhau.
  • Đầu trục chính thiết kế hoàn toàn khép kín với chất bôi trơn bằng dầu. Máy bơm bôi trơn cưỡng bức cung cấp dầu đến bề mặt tiếp xúc.
  • Hộp số cung cấp khả năng phân luồng hệ inch/hệ mét. Nó cho phép cắt chính xác các ren hệ inch và hệ mét. Một chốt cữ hành trình được lắp để bảo vệ quá tải.
  • Băng máy cực rộng được xây dựng bằng Meehanite đúc cường độ cao, được ủ để giảm ứng suất. Các băng máy được xử lý nhiệt tần số cao và mài chính xác. Độ cứng hơn HRC 56.
  • Các rãnh dẫn hướng của băng máy được phủ bằng Turcite-B để giảm ma sát và mài mòn, đồng thời giúp hệ thống di chuyển trơn tru.
  • Băng máy bà đế máy được chế tạo liền khối để có độ cứng tối đa, giúp tránh rung động và tiếng dao khi cắt nặng.
  • Bàn xe dao được xử lý nhiệt, mài chính xác để kéo dài tuổi thọ.
  • Hệ thống bôi trơn thủ công và tự động cung cấp khả năng bôi trơn cho các đường trượt dọc và trượt ngang.
  • Tấm chắn bàn xe dao có thiết bị khóa liên động để ngăn chặn việc chạy đồng thời của chuyển động cắt ren và cấp bước tiến.
  • Hệ thống di chuyển nhanh rapid được thiết kế đặc biệt cho khả năng di chuyển dọc và ngang hiệu quả.
  • Ụ động thiết kế cực kỳ chắc chắn, dễ dàng di chuyển. Đầu chống tâm được làm cứng và mài chính xác, lý tưởng cho việc tiện và khoan chính xác và các bước gia công khác.

Các thông số kỹ thuật



Models

DY-1100G

DY-1200G

DY-1300G

DY-1400G

DY-1500G

Đường kính tiện

Khoảng cách giữa các tâm

1500/2000/2000/3000/4000/5000/7000/7000/8000/9000/10000 /

11000/12000/13000/14000/115000/16000/17000/18000/19000/20000 /

21000/2000/223000/24000/25000mm

Chiều cao của mũi tâm (trên băng máy)

550mm

600 mm

650 mm



700 mm

              750 mm

Đường kính tiện qua băng máy

1100 mm

1200 mm

1300 mm

1400 mm

 1500 mm

Đường kính tiện qua bàn xe dao

730mm

830 mm

930 mm

1030 mm

1130 mm

Đường kính tiện qua hầu

1600x750

1700x750

1800x750

1900x750

2000x750

Băng máy

Chiều rộng

692mm

Ụ trước

Kiểu trục chính

ISO A2-11 / A2-15 / A2-20 / A2-28

153mm (STA.) / 230mm (OPT.) / 310 / 360mm (OPT.) / 410mm (OPT.)

Lỗ trục chính

Tốc độ trục chính (vòng / phút)

3 ~ 420 vòng / phút

Số cấp tốc độ trục chính

12 bước

Bước tiến-tiện ren

Mũi trục vít

Ø58 mm. 2T.PI hoặc 12 pitch

Lượng ăn dao dọc

0,0100 ~ 1,4145 mm / vòng quay

Lượng ăn dao chéo

0,0102 ~ 0,5735 mm / vòng quay

Tiện ren Inch

35 kinds, 1 ~ 59 TPI

Tiện ren mét

34 kinds, 0,5 ~ 18mm

Ổ dao

Hành trình bàn dao ngang

750 mm

Hành trình con trượt trên

350 mm

Ụ động

Hành trình nòng ụ động

350 mm

Đường kính nòng ụ động

125mm / 180mm (OPT.)

Độ côn chống tâm

MT # 6

Động cơ

Động cơ chính

40HP X 4P / 50HP X 4P (OPT.)

Động cơ cấp phôi

1/2 HP

Bơm nước làm mát

1/2 HP

Chiều dài (mm)

4000/4500/5000/5500/6500/7500/8500/9500/10500/11500/12500/13500/14500/15500

16500/17500/18500/19500/20500/21500/22500/23500/24500/25500/26500/27500

Chiều rộng (mm)

2100

Chiều cao (mm)



1900

2000

2100

2200

2300

Trọng lượng tĩnh

8750/9500/10250/11000/12500/14000/15500/17000/18500/20000/21500/23000/24500/26000

27500/29000/30500/32000/33500/35000/36500/38000/39500/41000/42500/44000

Các cam kết và thông tin liên hệ

 Với các nhu cầu về các chủng loại máy khác, vui lòng liên hệ với chúng tôi qua số điện thoại: 0912.002.160 hoặc email: attjsc@machinetools.com.vn để nhận được tư vấn về các giải pháp kỹ thuậtcác tính năng máy và các thiết bị khác cũng như nhận được giá tốt nhất.

 Chúng tôi cam kết cung cấp giải pháp hàng đầu, hỗ trợ nhiệt tình, chất lượng máy đảm bảo và giá cả cạnh tranh cùng với đội ngũ kỹ thuật chuyên nghiệp, bảo dưỡng bảo trì sẵn sàng 24/24 và 7/7. Giảm thiểu thời gian dừng máy vì bất kỳ lý do gì.

Công ty Cổ phần Thương mại và Công nghệ Á Châu cam kết cung cấp cho khách hàng giải pháp đầu tư hiệu quả, cạnh tranh và uy tín nhất.
