Máy tiện trục cán ANNN YANG dòng DY 1600-2000G

Mã sản phẩm: NH00422
Thương hiệu: ANNN YANG

Liên hệ

Dòng máy tiện vạn năng chuyên gia công các loại trục cán thép

Annn Yang, có hơn 30 năm kinh nghiệm về gia công kim loại

Đường kính tiện qua băng máy nằm trong dải: 1600 - 2000 mm

Đường kính tiện qua bàn xe dao trong dải: 1230 - 1630mm

Hỗ trợ tiện ren cho 2 loại kiểu ren: Inch - Mm

Thêm vào giỏ hàng

Trả góp qua thẻ

Visa, Master, JCB

Mô tả
Bình luận

Cập nhật 29/7/2021

" Máy tiện vạn năng Đài Loan ANNN YANG dòng DY,là dòng máy tiện vạn năng chuyên hỗ trợ gia công các loại trục cán, trục cán thép với nhiều kích cỡ khác nhau. Bánh răng trong hộp số truyền dẫn được làm bằng hợp kim Chrom-Molypden (SCM 21), Carburization được làm cứng, mài chính xác để vận hành trơn tru và yên tĩnh.

Đường kính tiện qua băng máy nằm trong dải: 1600 - 2000 mm. Đường kính tiện qua bàn xe dao nằm trong dải: 1230 - 1630 mm"

May-tien-truc-can-ANNN-YANG-dong-DY-1600-2000

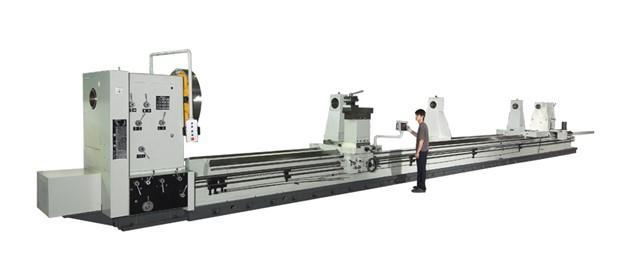

Hình ảnh máy tiện trục cán ANNN YANG dòng DY 1600-2000G

Các đặc điểm chính của máy

Các bánh răng hộp sô được làm bằng thép hợp kim Chrom-Molypden (SCM 21), Carburization được làm cứng, mài chính xác để có thể vận hành trơn tru và yên tĩnh.
Trục chính hỗ trợ 3 điểm được tạo bởi các vòng bi chính xác đảm bảo độ ổn định cắt lâu dài. Và trục chính lớn hơn có sẵn cho mỗi models khác nhau.
Đầu trục chính thiết kế hoàn toàn khép kín với chất bôi trơn bằng dầu. Máy bơm bôi trơn cưỡng bức cung cấp dầu đến bề mặt tiếp xúc.
Hộp số cung cấp khả năng phân luồng hệ inch/hệ mét. Nó cho phép cắt chính xác các ren hệ inch và hệ mét. Một chốt cữ hành trình được lắp để bảo vệ quá tải.
Băng máy cực rộng được xây dựng bằng Meehanite đúc cường độ cao, được ủ để giảm ứng suất. Các băng máy được xử lý nhiệt tần số cao và mài chính xác. Độ cứng hơn HRC 56.
Các rãnh dẫn hướng của băng máy được phủ bằng Turcite-B để giảm ma sát và mài mòn, đồng thời giúp hệ thống di chuyển trơn tru.
Băng máy bà đế máy được chế tạo liền khối để có độ cứng tối đa, giúp tránh rung động và tiếng dao khi cắt nặng.
Bàn xe dao được xử lý nhiệt, mài chính xác để kéo dài tuổi thọ.
Hệ thống bôi trơn thủ công và tự động cung cấp khả năng bôi trơn cho các đường trượt dọc và trượt ngang.
Tấm chắn bàn xe dao có thiết bị khóa liên động để ngăn chặn việc chạy đồng thời của chuyển động cắt ren và cấp bước tiến.
Hệ thống di chuyển nhanh rapid được thiết kế đặc biệt cho khả năng di chuyển dọc và ngang hiệu quả.
Ụ động thiết kế cực kỳ chắc chắn, dễ dàng di chuyển. Đầu chống tâm được làm cứng và mài chính xác, lý tưởng cho việc tiện và khoan chính xác và các bước gia công khác.

Các thông số kỹ thuật

Kiểu máy		DY-1600G	DY-1700G		DY-1800G	DY-1900G		DY-2000G
Đường kính tiện	Khoảng cách giữa các tâm	2000 / 3000 / 4000 / 5000 / 6000 / 7000 / 8000 / 9000 / 10000 / 11000 / 12000 / 13000 / 14000 / 15000 / 16000 / 17000 / 18000 / 19000 / 20000 / 21000 / 22000 / 23000 / 24000 / 25000mm (trong 4000 có sẵn)
	Chiều cao chống tâm (trên băng máy)	800 mm	850 mm		900 mm	950 mm		1000 mm
	Đường kính tiện qua băng máy	1600 mm	1700 mm		1800 mm	1900 mm		2000 mm
	Đường kính tiện qua bàn xe dao	1230 mm	1330 mm		1430 mm	1530 mm		1630 mm
	Đường kính tiện qua hầu	1900 x 750	2000 x 750		2100 x 750	2200 x 750		2300 x 750
Băng máy	Chiều rộng	888 mm
Ụ trước	Kiểu trục chính	A2-11 hoặcA2-15 hoặc A2-20 hoặc A2-28 ISO
	Lỗ trục chính	165 hoặc 230 hoặc 310 hoặc410 mm
	Tốc độ trục chính (vòng / phút)	5 ~ 400 vòng / phút
	Số cấp tốc độ trục chính	12 bước
Bước tiến-tiện ren	Trục vít me	Ø58 mm. 2T.PI hoặc 12 pitch
	Lượng ăn dao dọc	0,0100 ~ 1,4145 mm / vòng quay
	Lượng ăn dao ngang	0,0102 ~ 0,5735 mm / vòng quay
	Tiện ren Inch	35 kinds, 1 ~ 59 TPI
	Tiện ren Mét	34 kinds, 0,8 ~ 18mm
Ổ dao	Hành trình bàn dao ngang	1000 mm
	Hành trình con trượt trên	350 mm
Ụ động	Hành trình nòng ụ động	400 mm
	Đường kính nòng ụ động	220 mm / 295 mm (OPT.)
	Độ côn chống tâm	MT # 6 / MT # 7 (tùy chọn)
Động cơ	Động cơ chính	50 HP x 4P
	Động cơ cấp phôi nhanh	1/2 HP
	Bơm nước làm mát	1/2 HP
Chiều dài (mm)	4500/5500/6500/7500/8500/9500/10500/11500/12500/13500/14500/15500/16500/17500/18500 /19500/20500/21500/22500/23500/24500/25500/26500/27500
Chiều rộng (mm)	2200
Chiều cao (mm)		2400	2500	2600		2700	2800
Khối lượng tịnh (kg)	11000/13000/15000/17000/19000/21000/23000/25000/27000/29000/31000/33000/35000/37000 /39000/41000/43000/45000/47000/49000/51000/53000/55000/57000

Các cam kết và thông tin liên hệ

Với các nhu cầu về các chủng loại máy khác, vui lòng liên hệ với chúng tôi qua số điện thoại: 0912.002.160 hoặc email: attjsc@machinetools.com.vn để nhận được tư vấn về các giải pháp kỹ thuật, các tính năng máy và các thiết bị khác cũng như nhận được giá tốt nhất.

Chúng tôi cam kết cung cấp giải pháp hàng đầu, hỗ trợ nhiệt tình, chất lượng máy đảm bảo và giá cả cạnh tranh cùng với đội ngũ kỹ thuật chuyên nghiệp, bảo dưỡng bảo trì sẵn sàng 24/24 và 7/7. Giảm thiểu thời gian dừng máy vì bất kỳ lý do gì.

Công ty Cổ phần Thương mại và Công nghệ Á Châu cam kết cung cấp cho khách hàng giải pháp đầu tư hiệu quả, cạnh tranh và uy tín nhất.
