MÁY TIỆN ỐNG DẦU KHÍ EVERTURN BĂNG MÁY 22 33 inch

  • NH00420
  • EVERTURN

Liên hệ

Dòng sản phẩm cho ngành công nghệ kim loại và dầu khí

Dải trục chính phù hợp với tất cả các kích thước đường ống dầu

Đường kính tiện qua băng máy trong dải: 960 - 2000 mm

Đường kính tiện qua bàn xe dao trong dải: 650 - 1630 mm

Hỗ trợ tiện được 4 dòng ren: mm, inch, modules, DP

Trang chủ/Máy tiện vạn năng/Máy tiện vạn năng hạng nặng Đài Loan/Máy tiện ống dầu khí

Cập nhật 28/7/2021



 "Là dòng máy tiện vạn năng Đài Loan, máy tiện chuyên hỗ trợ gia công các loại ống dầu khí, ống dẫn dầu hai đầu tiện ren có kích thước lớn.

   Máy tiện vạn năng với đường kính gia công vật tiện lên đến Ø 1630mm và chiều dài vật tiện lên đến 2000mm và đang được nâng cấp cải tiến không ngừng. Cấu trúc bàn máy được đúc gang xám, có các gân tạo cứng vững cao. Đầu trục chính được đúc cứng vững, giảm độ rung động và tiện chính xác khi quay với tốc độ cao và tiện những chi tiết hạng nặng. Hỗ trợ tiện được 4 dạng ren: Mm, Inch, Modules, DP"



May-tien-ong-dau-khi-Dai-Loan-Everturn

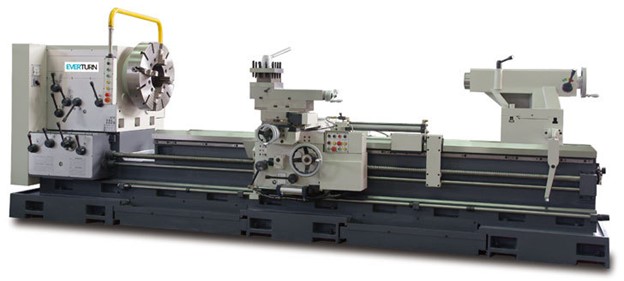

Hình ảnh máy tiện ống dầu khí Đài Loan Everturn băng máy 22 33''

Đặc trưng cơ bản

Máy tiện ống dầu khí Đài Loan Everturn là dòng máy:

  • Dải trục chính phù hợp với tất cả các kích thước đường ống dầu
  • Bàn trượt siêu rộng với sự hỗ trợ của trục thứ 3 để tiện ren và tiện với hiệu suất cao
  • Băng máy được đúc liền khối cứng vững và có các gân dày
  • Các rãnh trượt được làm cứng và mài phẳng
  • Đồ gá tiện nhanh tự động (độc quyền của hãng và được cấp bằng sáng chế)
  • Bạc đạn TIMKEN

Các thông số kỹ thuật máy tiện ống dầu khí Đài Loan Everturn

1. Thông số kỹ thuật chính



Kiểu máy mm (in)

EV-38

EV-42

EV-46

EV-47

EV-55

EV-63

EV-H80

Chiều cao mũi tâm

480 (19 ”)

530 (21 ”)

585 (23 ”)

600 (24 ”)

700 (28 ”)

800 (32 ”)

1000 (39 ”)

Đường kính tiện qua băng máy

960 (38 ”)

1060 (42 ”)

1170 (46 ”)

1200 (47 ”)

1400 (55 ”)

1600 (63 ”)

2000 (78 ”)

Đường kính tiện qua bàn xe dao

650 (25 ”)

750 (29 ”)

860 (33 ”)

830 (33 ”)

1030 (40 ”)

1230 (48 ”)

1630 (64 ”)

Đường kính tiện qua hầu

1510 (59 ”)

1610 (63 ”)

1720 (67 ”)

1750 (68 ”)

1950 (76 ”)

2150 (84 ”)

2550 (100 ”)

Chiều rộng của hầu

570 (22 ”)
(Không có khoảng cách nếu Khoảng cách giữa các tâm dài hơn 5m)

600 (23 ”)
(Không có khoảng cách nếu Khoảng cách giữa các tâm dài hơn 5m)

Chiều rộng của băng máy

560 (22 ”)

800 (32 ”)

Khoảng cách giữa các tâm

2000 ~ 9000 mm (80 ~ 360 ”)

2000 ~ 14000 (80 ~ 560 ”) Trong một khối

Lỗ trục chính

Ø156 (6 ”), Ø230 (9”), Ø260 (10 ”), Ø310 (12”), Ø360 (14 ”)

Ø230 (9 ”), Ø260 (10”), Ø310 (12 ”),
Ø360 (14”), Ø535 (21 ”)

Kiểu trục chính

A2-11, A2-15, A2-15, A2-20, A2-20

A2-15, A2-15, A2-20, A2-20, A2-28

Tốc độ trục chính (12 bước)

9-600, 6-400, 6-400, 5-300, 5-300

6-400, 6-400, 5-300, 5-300, 3-230

Đường kính nòng ụ động

Ø140 (5-1 / 2 ”)

Ø200 (8 ”) (Std.) Hoặc Ø290 (11”) nòng ụ động quay (Opt.)

Độ côn chống tâm

MT # 6

MT # 7

Hành trình nòng ụ động

300 (12 ”)

300 (12 ”)

Lượng ăn dao ngang

0,065-0,96 (48 kinds)

0,065-0,96 (48 kinds)

Hành trình ngang

540 (21 ”)

780 (30 ”)

Hành trình con trượt trên

300 (12 ”)

350 (13 ”)

Kích thước công cụ

40 x 40 (1-1 / 2 ”x 1-1 / 2”)

40 x 40 (1-1 / 2 ”x 1-1 / 2”)

Lượng ăn dao dọc

0,13-1,92 (48 kinds)

0,13-1,92 (48 kinds)

Đường kính trục vít

Ø50 (2 ”)

Ø50 (2 ”)

Bước ren trục vít

2TPI (inch) hoặc 12mm (hệ mét)

2TPI (inch) hoặc 12mm (hệ mét)

Tiện ren hệ mét

2-30 mm / sân (48 kinds)

2-30 mm / sân (48 l kinds)

Tiện ren hệ inch

1-15 TPI (48  kinds)

1-15 TPI (48 kinds)

Tiện ren mô-đun

1-15 M (32 kinds

1-15 M (32 l kinds)

Tiện ren DP

2-30P (48 kinds)

2-30P (48 kinds)

Động cơ trục chính

25 HP (Std.) Hoặc 30HP (Opt.)

30 HP (Std.), 40HP (Opt.) Hoặc 50HP (Opt.)

Động cơ chạy nhanh

1/2 HP

1 HP

Bơm nước làm mát

1/4 HP

1/4 HP

Bơm dầu

12W

12W

2. Trọng lượng máy tiện ống dầu



Trọng lượng máy xấp xỉ

DBC 60 "

80 "

120 "

160 "

200 "

240 "

280 "

320 "

360 "

EV-42 w / 14 "có khối ống đứng chống tâm
Kgs (lbs)

8555 /
(18821)

9080 /
(19976)

9630 /
(21886)

10180 /
(22396)

10980 / (24156)

11780 / (25916)

12680 / (27896)

13580 /
(29876)

14480 / (31856)

Với khối đứng

9555 /
(21021)

10130 / (22286)

11230 /
(24706)

11880 / (26136)

13230 /
(29106)

14130 / (31086)


15580 / (34276)

16580 / (36476)

18030 / (39666)



Trọng lượng máy xấp xỉ

DBC 80 ”

120 ”

160 ”

200 ”

240 ”

280 ”

320 ”

360 ”

EV-47 w / 14 ” lỗ
Kgs (lbs)

14100 /
(31020)

15800 /
(34760)

17950 /
(39490)

20350 /
(44770)

22550 /
(49610)

24900 /
(54780)

27250 /
(59950)


29950 / (65890)

Các phụ kiện tiêu chuẩn

  • Động cơ chính
  • Phanh từ trục chính
  • Hệ thống bôi trơn tự động
  • Hệ thống làm mát
  • Ổ dao 4 chiều
  • Trục X, Z di chuyển nhanh rapid
  • Hộp bánh răng gồm cả hệ mét / inch
  • Các rãnh dẫn hướng được làm cứng và mài
  • Chống tâm ụ động
  • Hộp công cụ với các công cụ
  • Bu lông điều chỉnh & miếng đệm
  • Hướng dẫn vận hành & chế độ dịch vụ

Các phụ kiện tùy chọn

  • Mâm cặp 3 chấu
  • Mâm cặp 4 chấu
  • Mâm phẳng 4 chấu
  • Hệ thống mâm cặp đôi
  • Luy nét tĩnh
  • Luy nét động
  • Giá đỡ phía sau
  • Thay dao nhanh
  • Ổ dao phía sau
  • Thiết bị doa
  • Đồ gá tiện côn
  • Thiết bị tiện chép hình thủy lực
  • Di chuyển nhanh rapid 6 chiều
  • DRO
  • Chống tâm quay cho ụ động
  • Hệ thống điện cho CE & CSA
  • Tấm chắn an toàn
  • Tấm chắn mâm cặp phía sau
  • Tấm chắn chống bắn tóe với đế máy
  • Đèn làm việc

Hình ảnh các phụ kiện tùy chọn



Nong-u-dong-quay

  1. Nòng ụ động quay
  2. Động cơ di chuyển ụ động

Ban-xe-dao-di-dong

Bàn xe dao tịnh tiến 6 chiều (tùy chọn)

He-thong-tien-ren-tu-dong

Thiết bị tiện ren tự động (tùy chọn)

Thiet-bi-ho-tro-doa

Thiết bị doa (tùy chọn)

Mam-cap-doi-dau-truc-chinh

Mâp cặp đôi (tùy chọn)

Luy-net-dong

Luy nét động (tùy chọn)

Thiet-bi-tien-sao-chep-thuy-luc

Thiết bị tiện chép hình thủy lực (tùy chọn)

O-dao-4-chieu-khoa-chot

Ổ dao 4 chiều khóa chốt (tùy chọn)

Tam-che-mam-cam-phia-sau

Tấm che mâm cặp phía sau (tùy chọn)

Gia-do-ong-phia-sau

Giá đỡ ống phía sau (tùy chọn)

Tam-chan-ban-toe-phia-sau

Tấm chắn chống bắn tóe phía sau (tùy chọn)

Luy-net-tinh

Luynet tĩnh (tùy chọn)

Do-ga-tien-con

Đồ gá tiện côn (tùy chọn)

Truc-dan-thu-3-tang-luc-cat

Trục dẫn hướng thứ 3 tăng lực cắt

Các cam kết và thông tin liên hệ

 Với các nhu cầu về các chủng loại máy khác, vui lòng liên hệ với chúng tôi qua số điện thoại: 0912.002.160 hoặc email: attjsc@machinetools.com.vn để nhận được tư vấn về các giải pháp kỹ thuậtcác tính năng máy và các thiết bị khác cũng như nhận được giá tốt nhất.

 Chúng tôi cam kết cung cấp giải pháp hàng đầu, hỗ trợ nhiệt tình, chất lượng máy đảm bảo và giá cả cạnh tranh cùng với đội ngũ kỹ thuật chuyên nghiệp, bảo dưỡng bảo trì sẵn sàng 24/24 và 7/7. Giảm thiểu thời gian dừng máy vì bất kỳ lý do gì.

Công ty Cổ phần Thương mại và Công nghệ Á Châu cam kết cung cấp cho khách hàng giải pháp đầu tư hiệu quả, cạnh tranh và uy tín nhất.
