Cập nhật 31/08/2021
Máy tiện đùn, máy tiện CNC kiểu Thụy Sĩ là gì?
"Máy tiện CNC đa trục hay còn gọi là máy tiện CNC kiểu Thụy Sĩ hãng STAR Nhật Bản là dòng máy tiện đùn. Máy tiện đùn là dòng máy tiện CNC có thiết kế trục chính vào bầu kẹp hỗ trợ đùn phôi trong quá trình gia công chi tiết. Máy tiện đùn hỗ trợ gia công các chi tiết hàng loạt kèm theo với hệ thống cấp phôi liệu tự động. Máy tiện đùng CNC Thụy Sĩ thường gia công các chi tiết có đường kính không quá lớn và chiều dài chi tiết vừa phải, ngược lại máy trang bị các hệ thống cụm dao làm việc với các góc độ và hướng khác nhau giúp cho gia công các chi tiết có biên dạng phức tạp một cách dễ dàng, nhanh chóng và chính xác.
Dòng máy có trục chính với đầu trục chính Sliding Head là dạng trục chính cho phép đùn phôi trong khi gia công, trục chính phụ dạng mâm cặp kẹp chi tiết . Dòng máy tiện CNC Thụy Sĩ STAR SB-16R/20R type C, hỗ trợ gia công chi tiết với hệ thống cấp phôi liệu tự động, hỗ trợ gia công 2 đầu chi tiết cùng lúc.
Đường kính vật tiện tối đa nằm trong dải: Ø20 mm, chiều dài đùn phôi tối đa 80mm"

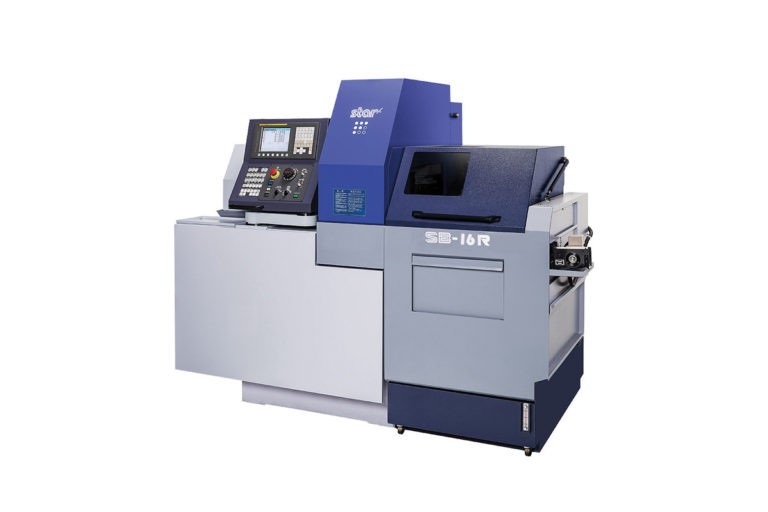

Hình ảnh máy tiện CNC kiểu Thụy Sĩ STAR dòng SB-16R type C
Video quá trình gia công trên máy tiện kiểu Thụy Sĩ STAR SB-16R type C
Các tiêu chuẩn STAR SB-16R type C
1. Tiêu chuẩn sạch ECO
Star Micronics đánh giá máy công cụ có trách nhiệm với môi trường đáp ứng các tiêu chuẩn môi trường là "Mô hình máy phù hợp với tiêu chuẩn môi trường của hãng STAR."
"Mô hình Tuân thủ Tiêu chuẩn môi trường của STAR."
★ Mô hình máy có vỏ ngoài sơn tĩnh điện
★ Mô hình máy có 99% hoặc nhiều thành phần tuân thủ RoHS

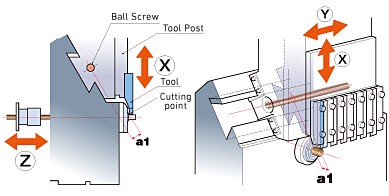

2. Cấu trúc rãnh trượt đuôi én nghiêng
- Rãnh trượt trục Y của hệ thống mang dao kết hợp với cấu trúc đuôi nghiêng nghiêng
- Các rãnh trượt trục X và trục Y có thể được bố trí theo kiểu gần với điểm gia công, làm tăng độ cứng của máy.
- Ngoài ra, một đường thẳng đi qua tâm trục vít me bi, song song với trục trượt trục Y và điểm cắt gần nhau (al), làm giảm mômen tải gây ra bởi lực cản cắt và do đó cải thiện độ cứng.

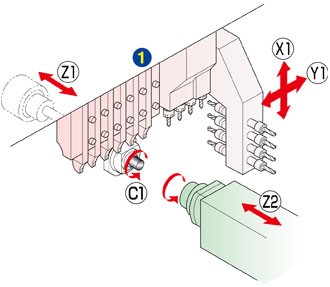

Hệ thống giá kẹp dao
| Giá kẹp dao | Hệ thống dao cụ | |
① | Bộ 4 đầu trục chính kiểu khoan hướng kính
| Dao tiện (□ 12mm) | 6 dao |
Dao tiện (□ 10mm) | 7 dao | ||
Dao gia công mặt trước | 4 dao | ||
Dao gia công mặt sau | 4 dao | ||
Hệ thống dao truyền động | 4 dao | ||
Bộ 5 đầu trục chính kiểu khoan hướng kính
| Dao tiện (□ 12mm) | 6 dao | |
Dao tiện (□ 10mm) | 7 dao | ||
Dao gia công mặt trước | 4 dao | ||
Dao gia công mặt sau | 4 dao | ||
Hệ thống dao truyền động | 5 dao | ||
Bộ 5 đầu trục chính khoan hướng kính/5 đầu trục chính tốc độ cao | Dao tiện (□ 12mm) | 6 dao | |
Dao tiện (□ 10mm) | 7 dao | ||
Dao gia công mặt trước | 4 dao | ||
Dao gia công mặt sau | 4 dao | ||
Hệ thống dao truyền động | 2 dao | ||
Kiểu hộp mang dao | 3 vị trí | ||
Thông số kỹ thuật
Thông số kỹ thuật | SB-16R/20R loại C | ||
Đường kính gia công lớn nhất | ø 16mm(5/8in) / ø 20mm(25/32in) | ||
Hành trình ụ trước lớn nhất | 205mm (8in) | ||
Số lượng dao tiện | 6 dao (□ 12mm) / 7 dao (□ 10mm) | ||
4-Giá đỡ ống lót trục chính | Số lượng dao | Mặt trước: 4 dao | |
Khả năng khoan lớn nhất | ø12mm(1/2in) | ||
Khả năng ta rô lớn nhất | M10 × P1.5 | ||
Thông số hệ thống cụm dao truyền động | Số lượng dao | 4-10 dao (tùy chọn được bao gồm) | |
Khả năng khoan lớn nhất | ER16 | ø7mm (9 / 32in) | |
ER11 | ø6mm (15 / 64in) | ||
Khả năng ta rô lớn nhất | ER16 | M6 × P1.0 | |
ER11 | M5 × P0,8 | ||
Tốc độ trục chính | ER16 | tối đa 6.000 phút -1 | |
ER11 | tối đa 10.000 phút -1 | ||
Động cơ điều khiển | 1.0 kW (Liên tục) | ||
Bước tiến nhanh rapid | 35m / phút (X1, Y1, Z1, X2, Z2) | ||
Trục chính điều khiển góc quay | Điều khiển trục C | ||
Tốc độ trục chính | tối đa 10.000 phút -1 | ||
Động cơ trục chính | 2,2kw (Liên tục) | ||
Kích thước (W × D × H) | 2.070 × 1.177 × 1.760mm | ||
Trọng lượng máy | 1.650kg | ||
Năng lượng tiêu thụ | 3,7 KVA | ||
Các phụ kiện kèm theo máy
Thông số kỹ thuật | SB-16R / 20R loại C |
Đường kính mâm cặp lớn nhất | ø 16mm (5 / 8in) / ø 20mm (25/32in) |
Chiều dài lớn nhất để đẩy ra phía trước | 80mm (3-5 / 32in) |
Chiều dài nhô ra lớn nhất của phôi | 30mm (1-3 / 16in) |
Tốc độ trục chính phụ | Tối đa 8.000 phút -1 |
Động cơ trục chính phụ | 1,0 kW |
