Máy tiện đùn, máy tiện đùn CNC kiểu Thụy Sĩ là gì?
"Máy tiện CNC đa trục hay còn gọi là máy tiện CNC kiểu Thụy Sĩ hãng JINN FA Đài Loan là dòng máy tiện đùn CNC Thụy sĩ. Máy tiện đùn CNC Thụy Sĩ là dòng máy tiện CNC có thiết kế trục chính vào bầu kẹp hỗ trợ đùn phôi trong quá trình gia công chi tiết. Máy tiện đùn hỗ trợ gia công các chi tiết hàng loạt kèm theo với hệ thống cấp phôi liệu tự động. Máy tiện đùng CNC Thụy Sĩ thường gia công các chi tiết có đường kính không quá lớn và chiều dài chi tiết vừa phải, ngược lại máy trang bị các hệ thống cụm dao làm việc với các góc độ và hướng khác nhau giúp cho gia công các chi tiết có biên dạng phức tạp một cách dễ dàng, nhanh chóng và chính xác.
Dòng máy có 1 trục chính với đầu trục chính Sliding Head, là dạng trục chính cho phép đùn phôi trong khi gia công. Dòng series JSL20 có models đơn giản nhất là JSL 20A, hỗ trợ gia công chi tiết với hệ thống cấp phôi liệu tự động. Đường kính vật tiện tối đa Ø20 mm, chiều dài đùn phôi tối đa 200mm"

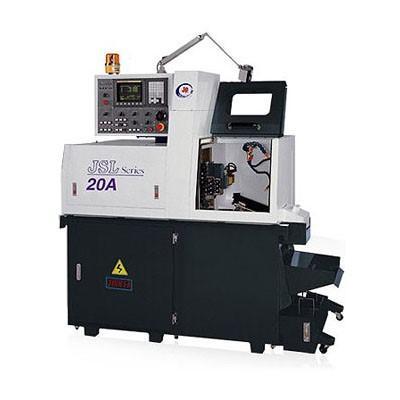

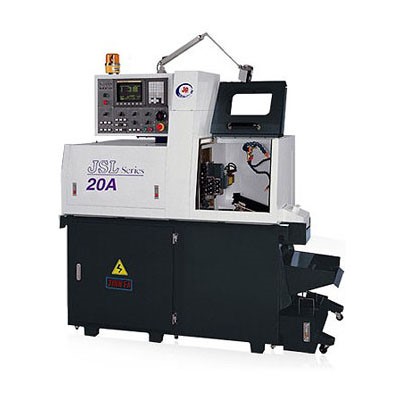

Hình ảnh máy tiện đùn JINN FA JSL-20A
Video giới thiệu về dòng máy tiện đùn JINN FA JSL-20A, dòng một trục chính
Đặc tính kỹ thuật chính máy tiện đùn CNC Thụy sĩ JINN FA JSL-20A

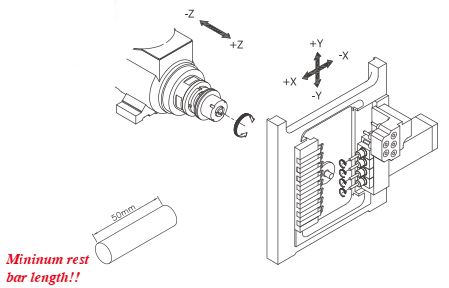

Sơ đồ hệ thống dao máy tiện đùn CNC Thụy Sĩ JSL-20A
- Máy tiện đùn CNC Thụy Sĩ JINN FA JSL-20A cung cấp nhiều chức năng hơn để vận hành linh hoạt tối đa khi gia công chi tiết
- Là sự lựa chọn hàng đầu cho các nhà sản xuất phụ tùng ô tô và xe máy, phụ tùng điện tử, phụ tùng máy công cụ, bộ phận khí nén và thủy lực, v.v
- Đường kính tiện lớn nhất: 20mm
- Thông số các trục trên các dòng máy JSL-20A: X / Y / Z /C. Chức năng: Khoan ngang trục chính, chức năng phay.
- Chiều dài đùn phôi tối đa: 200mm
- Trang bị giá đỡ ống lót dẫn hướng và bộ đỡ các chi tiết dài, nó có thể đỡ các chi tiết dài và phức tạp.
- Trang bị gia công định hình bề mặt.

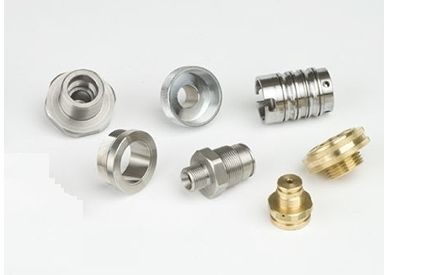

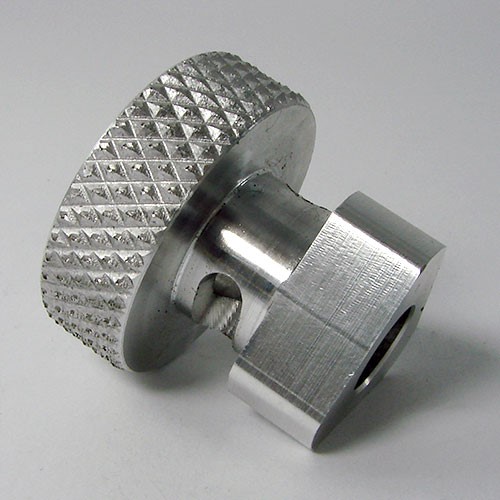

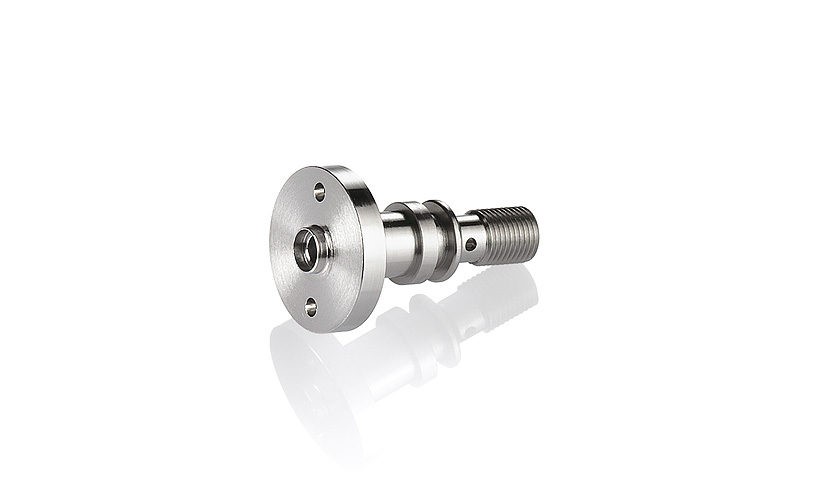

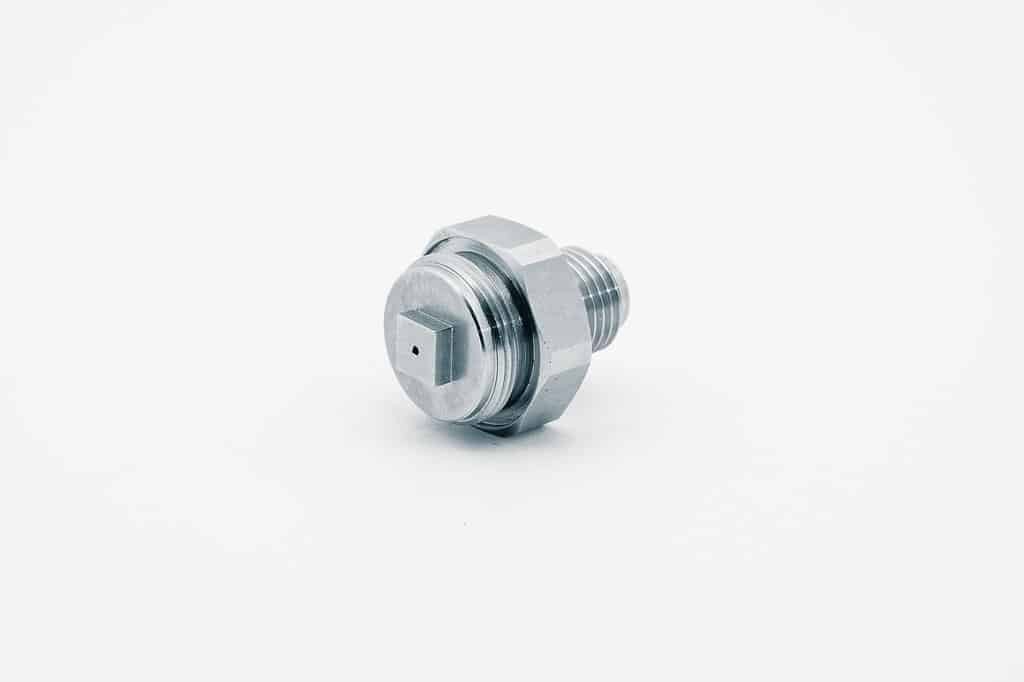

- Các sản phẩm hỗ trợ gia công trên máy tiện đùn JINN FA dòng JSL- 20A dòng 1 trục chính
 |  |
 |  |
Các đặc trưng kỹ thuật máy tiện đùn CNC Thụy sĩ JINN FA dòng JSL-20A

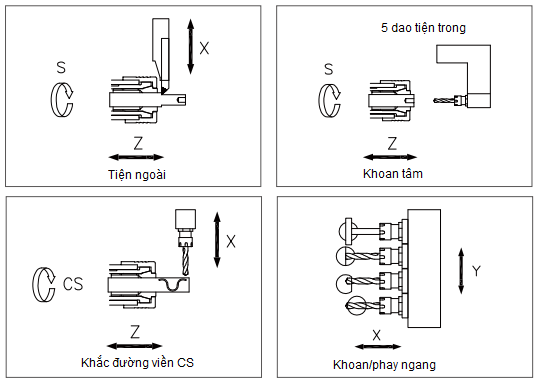

Kiểu gia công:
Hình ảnh hệ thống dao và khay hứng sản phẩm:
JSL-20A
|
HỆ THỐNG DAO Đầu kẹp dao tiện ngoài: 8 Đầu kẹp dao tiện trong: 5 Thiết bị khoan nghiêng: 4(7)(JSL-20A,JSL-20AB) |
Khay hứng chi tiết cho chi tiết dài (JSL-20,20A,26A,32A) |
Khay hứng chi tiết cho chi tiết dài (JSL-20,20A,26A,32A) |
Thông số kỹ thuật máy tiện đùn CNC Thụy Sĩ JINN FA dòng JSL-20A
THÔNG SỐ CHÍNH | ĐƠN VỊ | JSL-20A |
Đường kính tiện lớn nhất của trục chính | mm | 20 |
Đuờng kính tiện lớn nhất của trục chính phụ | mm | - |
Chiều dài tiện lớn nhất (Ống lót dẫn hướng cố định) | mm | 200 |
Chiều dài tiện lớn nhất (Ống lót dẫn hướng quay) | mm | 85 (tùy chọn: 150) |
Chiều dài tiện lớn nhất (Ống lót không dẫn hướng) | mm | 45 |
Khả năng khoan lớn nhất của trục chính | mm | 10 |
Khả năng khoan lớn nhất của trục chính phụ | mm | - |
Khả năng ta rô lớn nhất của trục chính |
| M8 |
Khả năng ta rô lớn nhất của trục chính phụ |
| - |
Khả năng khoan nghiêng lớn nhất | mm | 10 |
Khả năng ta rô ngang lớn nhất |
| M6 |
Số lượng dao tiện bên ngoài | chiếc | số 8 |
Số lượng dao tiện bên trong | chiếc | 5 |
Số lượng mũi khoan chéo | chiếc | 4 (tùy chọn: 7) |
Giá đỡ dao mặt trước (trục phụ ~ trục chính) | chiếc | - |
Kích thước của dao | mm | 12x12x90 |
Số lượng trục điều khiển |
| 4 (X / Y / Z / C) |
Trục chính | mm | 29 |
Phạm vi tốc độ trục chính | vòng / phút | 200 ~ 8000 |
Di chuyển nhanh rapid X / Z | m / phút | 24 |
Động cơ trục chính | kw | 3.7 |
Động cơ trục chính phụ | kw | - |
Động cơ X1 / Z1 | kw | 0,5 / 0,75 |
Động cơ trục Y | kw | 0,75 |
Động cơ khoan ngang | kw | 0,5 |
Động cơ khoan cuối | kw | - |
Động cơ X2 / Z2 | mm | - |
Động cơ làm mát | kw | 0,375 |
Yêu cầu về nguồn điện | kw | 10 KVA |
Kích thước máy | mm | 2015x1040x2210 |
Khối lượng máy | Kilôgam | 1800 |
Danh mục phụ kiện tiêu chuẩn máy tiện đùn CNC Thụy si model JSL-20A Jinn fa
- Điều khiển trục chính trục C
- Giá đỡ ống lót dẫn hướng cố định
- Thanh dẫn hướng x 1
- Ống kẹp trục chính x 1
- Đầu kẹp mâm cặp
- Bộ đỡ sản phẩm
- Bộ kiểm tra tưới nguội
- Bộ kiểm tra cắt đứt
- Thiết bị tưới nguội khu vực cắt
- Thiết bị bôi trơn
- Đệm cân bằng
- Đèn làm việc
- Dụng cụ và hộp dụng cụ
- Hướng dẫn sử dụng
Danh mục phụ kiện lựa chọn máy tiện đùn CNC Thụy si model JSL-20A Jinn fa
- Giá đỡ ống lót không dẫn hướng
- Giá đỡ ống lót dẫn hướng quay đồng thời
- Chuôi đầu kẹp mâm cặp ER16 Ø22*100L
- Bộ ống kẹp ER16
- Băng tải sản phẩm
- Bộ đỡ sản phẩm dài
- Băng tải phoi
- Biến áp
- Ổn áp
- Cấp liệu phôi thanh 3.2M
