MÁY TIỆN CNC VẠN NĂNG hãng TMT dòng TTL-15G

  • NH00445
  • TMT

Liên hệ

TMT, hãng sản xuất các dòng máy tiện CNC hàng đầu Đài Loan

Đường kính vật tiện là 100 mm, chiều dài vật tiện tới 225 mm

Tốc độ trục chính tối đa 6000 rpm, bước tiến F 10000 mm/phút

Đường kính lỗ trục chính Ø45 mm, mũi trục chính loại A 2-4

Máy thiết kế gọn nhẹ, phù hợp với điều kiện nhà xưởng nhỏ

Trang chủ/Máy tiện CNC/Máy tiện CNC vạn năng/Máy tiện CNC TMT

Cập nhật 10/8/2021



"Là dòng sản phẩm máy tiện CNC vạn năng thông dụng, máy tiện CNC dòng TTL-15A/AL đáp ứng chuẩn các thông số cho một dòng máy tiện CNC vạn năng. Khả năng tiện lớn nhất 100 mm, chiều dài vật tiện là 225 mm, tốc độ trục chính tối đa 6000 rpm, bước tiến F 10000 mm/phút. Máy tiện CNC TTL-15A/AL hỗ trợ gia công các chi tiết tiện có kích thước không quá lớn, với tốc độ gia công cao. Máy được thiết kế gọn nhẹ, thích hợp cho các phân xưởng có kích thước vừa và nhỏ"

May-tien-CNC-hang-TMT-TTL-15G

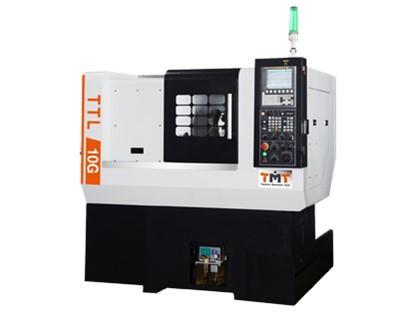

Hình ảnh máy tiện CNC vạn năng dòng TTL 10G

Video quá trình gia công trên máy tiện CNC TMT

Giới thiệu về hãng sản xuất TAIWAN MACHINE TOOL CO., LTD.

Nha-may-san-xuat-TMT

  • Với hơn 40 năm kinh nghiệm trong ngành sản xuất máy chính xác Đài Loan
  • Chuyên sản xuất các dòng máy tiện CNC và các trung tâm gia công
  • Có hệ thống R&D và hệ thống dây chuyền sản xuất lớn mạnh
  • Là hãng máy cho bạn lựa chọn để ưu tiên với các giải pháp được cho là tối ưu nhất

Các thông số kỹ thuật chính của máy

1. Các thông số chính

  • Kích thước mâm cặp: 171E
  • Đường kính nòng trục chính: Ø33 mm
  • Chiều dài vật tiện tối đa: 225 mm
  • Đường kính vật tiện tối đa: Ø100 mm
  • Mũi trục chính: A2-4

2. Đặc điểm kỹ thuật máy dòng TTL- 15G

  • Khung máy được đúc nguyên khối, kết hợp với phân tích FEM(phân tích độ bền) tạo độ cứng vững và cho phép chịu tải trọng lớn.
  • Cấu trúc máy thiết kế kiểu hình hộp, tốc độ quay trục chính và bước tiến cao giúp cho việc cắt gọt được dễ dàng hơn với dòng TTL
  • Thiết kế băng nghiêng 45 độ cải tiến khả năng loại bỏ phoi dễ dàng hơn
  • Động cơ servo kết hợp trực tiếp với trục vít me bi có độ mở rộng cao giúp giảm rụng động, biến dạng nhiệt và cải thiện độ chính xác gia công
  • Bước tiến rapid dòng TTL-G là 18 m / phút đối với trục X và 18 m / phút đối với trục Z. Và động cơ servo sử dụng bộ mã hóa tuyệt đối để định vị nhanh hơn và đáng tin cậy hơn.

3. Các hệ thống cấu trúc máy





He-thong-truc-ga-dao-bong-bo

Hệ thống giá đỡ dụng cụ loại gang (TTL-10G / 15G)

  • Ngăn chứa dao cụ loại gang có thể được bố trí linh hoạt tùy thuộc vào nhu cầu cắt.
  • Công suất tối đa là 5 dao cụ cắt đường kính trong cùng một lúc.

 Thanh-dan-huong-truc-X-Z

Thanh dẫn hướng 2 trục X/Z

  • Trục X/Z sử dụng thanh dẫn hướng tuyến tính để đáp ứng độ chính xác cao và yêu cầu di chuyển nhanh

Thap-phap-thuy-luc

Tháp pháo servo (TTL-10S/15S)

  • Tháp pháo điều khiển servo tốc độ cao thay đổi vị trí dao cụ trong vòng 0,3 giây với độ chính xác và tốc độ cao.

Bo-phan-bat-chi-tiet

Bộ phận bắt chi tiết (TTL-10G/15G)

  • Bộ phận bắt các chi tiết là một thiết kế đồng bộ để thu thập thành phẩm nhanh chóng.

Bang-tai-chi-tiet-1

Băng tải sản phẩm (TTL-10G/15G)

  • Băng tải sản phẩm kết hợp với máy cấp phôi tự động cho phép máy thực hiện các hoạt động hoàn toàn tự động.

 Be-chua-nuoc-lam-mat

Bể chứa nước làm mát

  • Bể chứa làm mát độc lập có thể được làm sạch dễ dàng và cải thiện sự thuận tiện cho việc bảo trì hàng ngày.

Bo-loc-phoi

Bộ lọc phoi

  • Tiêu chuẩn với bộ lọc phoi để dễ dàng hơn trong việc làm sạch hàng ngày. Cũng có thể làm giảm không gian sàn của máy và tăng việc sử dụng không gian.

Man-hinh-dieu-khien

Màn hình giám sát tải (opt)

  • Hệ thống điều khiển FANUC: Chức năng giám sát phụ tải để kiểm soát hoạt động dao cụ và hệ thống tải dọc
  • Thông báo mức tiêu thụ dao cụ và giảm tỷ lệ hao hụt trong sản xuất một cách hiệu quả



Ham-truc-C

Hàm trục C (opt)

Chức năng trục C tùy chọn cho phép hoạt động để phay, khoan và taro.

Bang-tai-chi-tiet

Băng tải phoi phía sau (opt)

  • Băng tải phoi phía sau giúp làm giảm không gian sàn và cho phép tập trung hóa hệ thống tải phoi



Tai-phoi-tu-dong

Cấp phôi tự động (opt)

  • Hệ thống cấp phôi tự động thay thế sức lao động của con người, giúp máy được hoạt động tự động độc lập

 Bo-hut-suong-dau

Bộ hút sương dầu (OPT)

  • Áp dụng bộ lọc 2 bước, tiết kiệm nhiên liệu hiệu quả; tránh tình trạng sương dầu lan ra môi trường làm việc.

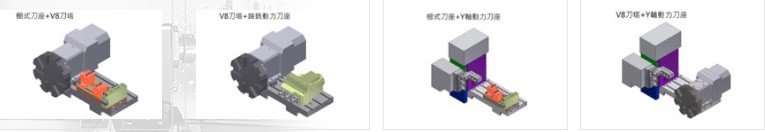

Sap-xep-nhieu-dao-cu

Sắp xếp hệ thống dao cụ

  • Cho phép khách hàng lựa chọn các kiểu sắp xếp dao cụ và đồ gá khác nhau, giúp cho việc lựa chọn hình thức gia công phù hợp đối với từng chủng loại chi tiết của khách hàng



Bảng thông số kỹ thuật máy tiện CNC hãng TMT dòng TTL-15G



Đặc trưng

kỹ thuật

Đặc điểm kỹ thuật

Đơn vị

TTL-10G



Bộ điều khiển

-

0i-T

Khả năng làm việc

Đường kính tiện qua băng máy

mm

φ475

Đường kính tiện qua bàn xe dao

mm

φ80

Đường kính tiện lớn nhất

mm

φ100

Chiều dài tiện lớn nhất

mm

225

Nòng ụ trục chính

mm

φ36

Kích thước mâm cặp

inch

-

Loại mâm cặp

-

171E

Hành trình

Hành trình trục X

mm

340

Hành trình trục Z

mm

265

Bước tiến

Bước tiến nhanh theo trục

m / phút

X: 18, Z: 18 (tối ưu 24)

Bước tiến cắt (X / Z)

mm / phút

10000

Trục chính

Tốc độ trục chính

vòng / phút

6000

Mũi trục chính

-

A2-4

Đường kính trục chính

mm

φ45

Đài dao

Loại đài dao và khả năng lưu trữ

-

-

Kích thước cán dao tiện vuông

mm

20x20 (loại Gang)

Kích thước cán dao tiện tròn

mm

φ25 (Loại băng)

ĐỘNG CƠ

Đầu ra động cơ trục chính (tiếp / 30 phút)

KW (HP)

5,5 / 7,5 (7,3 / 10)

Động cơ servo hướng trục

KW

X: 1,2, Z: 1,2
(X: 1,6, Z: 1,6)



Các phụ kiện máy tiện CNC hãng TMT dòng TTL-15G

1. Phụ kiện tiêu chuẩn

  • Hệ thống điều khiển FANUC Oi-T
  • Mâm cặp ba chấu thủy lực 6"/8"/10"(Trục chính)
  • Mâm cặp ba chấu thủy lực 6"/8"(Sub spindle)
  • Tháp pháo điện BMT-65
  • Bàn đạp pedal điều khiển mâm cặp(trục chính)
  • Hệ thống tưới nguội
  • Hệ thống dầu bôi trơn tự động
  • Đèn làm việc 3 màu
  • Đen làm việc
  • Hộp dụng cụ với dao cụ
  • Side Type Chip Conveyor & Chip Cart
  • Hướng dẫn vận hành/bảo trì
  • Hệ thống khí làm mát
  • Hướng dẫn điều khiển dòng Oi
  • Tự động tắt nguồn (M30)
  • Hệ thống mô phỏng điều khiển
  • Taro cứng
  • Giao diện RS-232
  • Giao diện thẻ nhớ
  • Truyền thông cổng lan
  • Truyền thông USB

2. Các phụ kiện tùy chọn

  • Mâm cặp 3 chấu 6"/8"(Trục chính phụ)
  • Chân đạp mâm cặp(Trục chính phụ)
  • Bắt chi tiết
  • Băng tải sản phẩm
  • Băng tải và hệ thống đẩy phoi
  • Cửa tự động
  • Set dao tự dộng
  • Hệ thống khí phía trước
  • Máy hút sương dầu
  • Bộ lọc dầu
  • Động cơ cắt với áp suất cao
  • Hệ thống cấp phôi tự động
  • Máy biến áp/ Ổn định dòng điện

Các cam kết và thông tin liên hệ

 Với các nhu cầu về các chủng loại máy khác, vui lòng liên hệ với chúng tôi qua số điện thoại: 0912.002.160 hoặc email: cuongattjsc@gmail.com để nhận được tư vấn về các giải pháp kỹ thuậtcác tính năng máy và các thiết bị khác cũng như nhận được giá tốt nhất.

 Chúng tôi cam kết cung cấp giải pháp hàng đầu, hỗ trợ nhiệt tình, chất lượng máy đảm bảo và giá cả cạnh tranh cùng với đội ngũ kỹ thuật chuyên nghiệp, bảo dưỡng bảo trì sẵn sàng 24/24 và 7/7. Giảm thiểu thời gian dừng máy vì bất kỳ lý do gì.

Công ty Cổ phần Thương mại và Công nghệ Á Châu cam kết cung cấp cho khách hàng giải pháp đầu tư hiệu quả, cạnh tranh và uy tín nhất.
