MÁY TIỆN CNC hãng TMT 3 TRỤC dòng TTB-15AMW

  • NH00443
  • TMT

Liên hệ

TMT, hãng sản xuất các dòng máy tiện CNC hàng đầu Đài Loan

Khả năng tiện lớn nhất 360 mm, chiều dài vật tiện là 610 mm

Trục chính phụ, kết hợp với trục phay Y hỗ trợ gia công chi tiết

Tốc độ trục chính tối đa 5500 rpm, bước tiến F 10000 mm/phút

Sử dụng mâm cặp 6'', đường kính lỗ trục chính Ø45 / Ø45mm



Trang chủ/Máy tiện CNC/Máy tiện CNC vạn năng/Máy tiện CNC TMT

Cập nhật 09/8/2021



"Là dòng sản phẩm máy tiện CNC đa năng thế hệ mới, máy tiện CNC dòng TTB-15AMW ngoài sử dụng các trục tịnh tiến X,R còn kết hợp trục chính phụ Sub-spindle và trục phay tiêu chuẩn Y đáp ứng mọi nhu cầu về các sản phẩm của khách hàng. Khả năng tiện lớn nhất 360 mm, chiều dài vật tiện là 610 mm, tốc độ trục chính tối đa 5500 rpm, bước tiến F 10000 mm/phút."

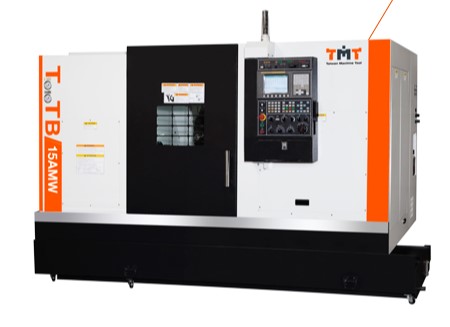

May-tien-CNC-TMT-TTB-15AMW

Hình ảnh máy tiện CNC TMT dòng TTB-15AMW



Video quá trình tiện trên dòng máy tiện CNC TMT TTB-20BMYW

Giới thiệu về hãng sản xuất máy TMT, TAIWAN MACHINE TOOL CO., LTD.

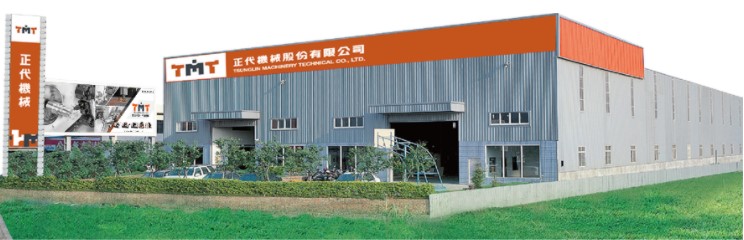

Nha-may-san-xuat-TMT

  • Với hơn 40 năm kinh nghiệm trong ngành sản xuất máy chính xác Đài Loan
  • Chuyên sản xuất các dòng máy tiện CNC và các trung tâm gia công
  • Có hệ thống R&D và hệ thống dây chuyền sản xuất lớn mạnh
  • Là hãng máy cho bạn lựa chọn để ưu tiên với các giải pháp được cho là tối ưu nhất

Các thông số kỹ thuật chính của máy

1. Các thông số chính

  • Đường kính mâm cặp: Trục chính/Trục chính phụ - 6''/6''
  • Đường kính lỗ trục chính: Ø45 / Ø45mm
  • Chiều dài vật tiện tối đa: 610 mm
  • Đường kính vật tiện tối đa: 360 mm
  • Mũi trục chính: A2-5 / A2-5

2. Đặc điểm kỹ thuật máy

  • Khung máy được đúc nguyên khối, cứng vững và chịu tải trọng lớn. Cấu trúc máy thiết kế kiểu hình hộp giúp cho việc cắt gọt được dễ dàng hơn với dòng TTB-20MW
  • Trục chính phụ "Sub spindle" với chức năng tiện trục thứ 2 và hỗ trợ phay với trục Y là trục phay tiêu chuẩn hỗ trợ khách hàng gia công các chi tiết đặc biệt và phức tạp

3. Chức năng mới đối với dòng máy tiện CNC đa năng TTB-20MW series

  • Đế được đúc nguyên khối kết hợp với việc phân tích tính toán FEM để đạt cấu trúc và các đường gân tạo độ cứng và độ ổn định cho máy
  • Thiết kế băng máy nghiêng 30 độ có trọng tâm thấp dễ dàng cho việc quản lý dao trên tháp pháo dễ dàng và cấu trúc động học tốt hơn. Dòng máy TTB-20MW cũng cung cấp hệ thống băng tải phoi phía sau (loại tùy chọn)
  • Để đảm bảo tuổi thọ và việc sử dụng trục vít me bi trục Y được lâu dài, thiết kế 3 vòng bi trên trục vít me bi trục Y để tăng cường hỗ trợ áp lực từ trên đè xuống
  • Dòng TTB-20MW có thể đạt tốc độ 20 m/phút cho trục X và 25 m/phút cho trục Z. Động cơ servo kết hợp với bộ mã hóa tuyến tính giúp cho việc định vị vị trí nhanh và chính xác hơn

4. Các hệ thống cấu trúc máy

Truc chinh

Đầu trục chính

  • Trục quay có hệ thống để chống ẩm và chống bụi
  • Trục chính được hỗ trợ bởi các ổ trục kép NN kết hợp với các ổ bi đẩy giúp tăng cường khả năng cắt xuyên tâm của trục chính và tránh các ổ trục làm hỏng độ bền của đai
  • Dây đai chữ V tăng cường khả năng truyền động

Truc-chinh-phu

Trục chính phụ

  • Cơ cấu truyền một-một cho trục chính phụ, loại bỏ thiết kế mà động cơ trục chính phụ được cố định trên hộp trục chính phụ để tăng độ cứng và tiện lợi khi sử dụng. Sắp xếp với tháp pháo điện có thể hoàn thành nhiều quy trình trong một quy trình và nâng cao hiệu suất làm việc!

Truc-phay-Y-chuan

Trục Y chuẩn

  • Trục tuyến tính Y có thể giúp vận hành dễ dàng hơn. So với trục Y giả, nó có thể cung cấp độ phẳng tốt, độ chính xác tuyệt vời. Để thỏa mãn nhu cầu cắt có độ chính xác cao

He-thong-thap-phao

Tháp pháo điện

  • Có độ cứng cao, có đầu ra momen xoắn lớn và cơ chế khóa dao mạnh hơn để xử lý các điều kiện cắt nặng đồng thời cải thiện sự cắt nặng của dao
  • Lý tưởng cho các ứng dụng tiện và phay hạng nặng

Bang-hop

Băng hộp mở rộng

  • Tăng độ dày rãnh khoảng 30% để nâng cao khả năng gia công và khả năng truyền tải



Thủy lực sử dụng biến tần

  • Để lắp đặt bộ biến tần điều khiển thủy lực tiết kiệm 35% điện năng tiêu thụ.
  • Vừa bảo vệ môi trường mà còn tiết kiệm chi phí sản xuất

Man-hinh-dieu-khien

Màn hình giám sát tải (opt)

  • Hệ thống điều khiển FANUC: Chức năng giám sát phụ tải để kiểm soát hoạt động dao cụ và hệ thống tải dọc
  • Thông báo mức tiêu thụ dao cụ và giảm tỷ lệ hao hụt trong sản xuất một cách hiệu quả

Set-dao-tu-dong

So dao bằng tay/tự động (opt)

  • Bộ thiết lập dao rút ngắn thời gian so dao
  • Đo độ mòn của dao đảm bảo độ chính xác gia công

Thiet-bi-day-phoi-dai

Thiết bị đẩy phôi dài (opt)

  • Tự động đẩy phôi ra khỏi trục chính, tiết kiệm thời gian lấy phôi và tăng hiệu quả làm việc

Thiet-bi-bat-phoi-tu-dong

Thiết bị bắt chi tiết (opt)

  • Bộ phận bắt chi tiết là một bộ thiết kế đồng bộ để bắt chi tiết

Bang-tai-phoi

Băng tải chi tiết (opt)

  • Băng tải chi tiết kết hợp với cấp phôi tự động, cho phép thực hiện các hoạt động tự động



Tai-phoi-tu-dong

Cấp phôi tự động (opt)

  • Hệ thống cấp phôi tự động thay thế sức lao động của con người, giúp máy được hoạt động tự động độc lập

Man-hinh-dieu-khien

Bảng điều khiển

  • Bảng điều khiển có bản lề xoay 90 độ cho phép thao tác dễ dàng

Be-dau-phia-truoc

Thùng chứa nước tưới nguội (băng tải phoi bên)

  • Thùng chứa có thể tháo lắp dễ dàng để vệ sinh và bảo dưỡng



Bom-dau-thuy-luc

Hệ thống bôi trơn

  • Hệ thống bôi trơn được đặt ngoài và không có thanh che chắn

He-thong-dau-thuy-luc

Hệ thống thủy lực

  • Hệ thống thủy lực ở bên hông máy để dễ dàng sử dụng và bảo trì hằng ngày

Bảng thông số kỹ thuật máy tiện CNC hãng TMT

Model Đơn vịTTB-15MW Seies
Thông số kỹ thuậtKiểu đầu trục chính AMW
Hệ thống điều khiển-0i-T
Khả năng làm việcĐường kính tiện qua băng máy mmØ850
Đường kính tiện qua bàn xe daommØ700
Đường kính vật tiện lớn nhấtmmØ360
Chiều dài làm việc lớn nhấtmm610
Khoảng cách giữa các tâmmm610
Đường kính nòng trục chínhmmØ45/Ø45
Kích thước mâm cặpinch6"/6"
BÀN XE DAOBàn xe dao trục Xmm180+30
Bàn xe dao trục Ymm-
Bàn xe dao trục Zmm715
Bàn xe dao trục Bmm610
BƯỚC TIẾNBước tiến các trục chuyển độngm/minX:20, Z:25, B:10
Bước tiến cắt(X/Z)mm/min10000
TRUC CHÍNHTốc độ trục chínhrpm5500
Mũi trục chính-A2-5
Đường kính nòng cấp phôimmØ55
TRỤC CHÍNH PHỤTốc độ trục chính phụrpm5500
Mũi trục chính phụ-A2-5
Đường kính nòng trục chính phụmmØ55
THÁP PHÁOKiểu tháp pháo và tải-BMT-65
Kích thước cán dao tiện vuôngmm25x25
Kích thước cán dao tiện trònmmØ40
Tốc độ trục dao phayrpm4000
Tốc độ trục dao phay M(cont./15 min)KW(HP)3.7/5.5 (5/7.4)
ĐỘNG CƠĐộng cơ trục chính (cont./30 min.)KW(HP)11/15 (14.7/20.1)
Động cơ trục chính phụ (cont./30 min.)KW(HP)7.5/11 (10/14.7)
Động cơ các trục servoKW(HP)3/3/3/ (4/4/4)

 Các phụ kiện máy tiện CNC hãng TMT

1. Phụ kiện tiêu chuẩn

Hệ thống điều khiển FANUC Oi-T
Mâm cặp ba chấu thủy lực 6"/8"/10"(Trục chính)
Mâm cặp ba chấu thủy lực 6"/8"(Sub spindle)
Tháp pháo điện BMT-65
Bàn đạp pedal điều khiển mâm cặp(trục chính)
Hệ thống tưới nguội
Hệ thống dầu bôi trơn tự động
Đèn làm việc 3 màu
Đen làm việc
Hộp dụng cụ với dao cụ
Băng tải phoi dạng lắp bên cạnh máy và xe tải phoi
Hướng dẫn vận hành/bảo trì
Hệ thống khí làm mát
Hướng dẫn điều khiển dòng Oi
Tự động tắt nguồn (M30)
Hệ thống mô phỏng điều khiển
Taro cứng
Giao diện RS-232
Giao diện thẻ nhớ
Truyền thông cổng lan
Truyền thông USB

2. Các phụ kiện tùy chọn

Mâm cặp 3 chấu 6"/8"(Trục chính phụ)
Chân đạp mâm cặp(Trục chính phụ)
Thiết bị bắt chi tiết
Băng tải sản phẩm
Băng tải và hệ thống đẩy phoi
Cửa tự động
Set dao tự động
Hệ thống khí phía trước
Máy hút sương dầu
Bộ lọc dầu
Động cơ cắt với áp suất cao
Hệ thống cấp phôi tự động
Máy biến áp/ Ổn định dòng điện

Các cam kết và thông tin liên hệ

 Với các nhu cầu về các chủng loại máy khác, vui lòng liên hệ với chúng tôi qua số điện thoại: 0912.002.160 hoặc email: attjsc@machinetools.com.vn để nhận được tư vấn về các giải pháp kỹ thuậtcác tính năng máy và các thiết bị khác cũng như nhận được giá tốt nhất.

 Chúng tôi cam kết cung cấp giải pháp hàng đầu, hỗ trợ nhiệt tình, chất lượng máy đảm bảo và giá cả cạnh tranh cùng với đội ngũ kỹ thuật chuyên nghiệp, bảo dưỡng bảo trì sẵn sàng 24/24 và 7/7. Giảm thiểu thời gian dừng máy vì bất kỳ lý do gì.

Công ty Cổ phần Thương mại và Công nghệ Á Châu cam kết cung cấp cho khách hàng giải pháp đầu tư hiệu quả, cạnh tranh và uy tín nhất.
