MÁY TIỆN CNC kiểu THỤY SĨ POLYGIM dòng DIAMOND 12 series

Liên hệ

POLYGIM, hãng sản xuất các dòng máy tiện Đài Loan

Hỗ trợ kết hợp với hệ thống cấp phôi liệu tự động

Các models dòng 12 hỗ trợ tiện đồng thời 2 mặt chi tiết

Chức năng trục chính định hướng 5° dòng 12CS, 16CS

Đường kính vật tiện tối đa Ø12.7 mm, chiều dài tiện 150mm



Trang chủ/Máy tiện CNC/Máy tiện CNC kiểu Thụy Sĩ

Cập nhật 21/08/2021



"Máy tiện CNC đa trục hay còn gọi là máy tiện CNC kiểu Thụy Sĩ hãng Polygim là dòng máy tiện đùn. Dòng máy có trục chính Spindle index, là dạng trục chính cho phép đùn phôi trong khi gia công. Dòng series DIAMOND 12 có 4 models lựa chọn, hỗ trợ gia công đồng thời hai mặt chi tiết cùng lúc. Đường kính vật tiện tối đa Ø12.7 mm, chiều dài gia công 150mm"

May-tien-dun-Diamond-12

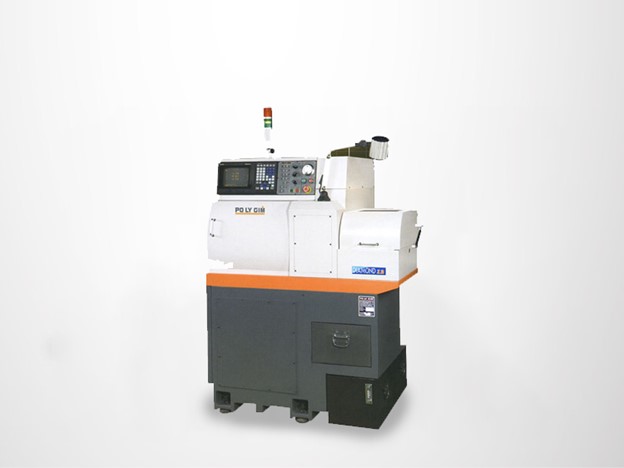

Hình ảnh máy tiện đùn Polygim dòng Diamond 12 series

Video chi tiết được gia công trên máy tiện đùn Diamond 12 series

Các tính năng chính máy tiện đùn Polygim dòng Diamond 12 series

 Gia-do-dao-co-dinh

Giá đỡ dao cố định I.D 4pcs

Gia-do-dao-tien-ngoai-OD-6-pcs

Giá đỡ dao tiện ngoài O.D 6pcs

Dong-co-dieu-khien-dien

Động cơ điều khiển điện Built-in

Hệ thống giá đỡ dao

  • Models DIAMIND 12/16:    Giá đỡ dao (A)
  • Models DIAMIND 12CS/16CS:   Giá đỡ dao (A+B)
Gia-do-dao-cu-AGia-do-dao-cu-2

Giá đỡ dao cụ (A)
Giá đỡ dao tiện OD 6pcs
Giá đỡ dao cố định I.D 4pcs

Giá đỡ dụng cụ (B)
Giá đỡ dao làm việc  ngang 4pcs
Giá đỡ dao làm việc phía trước 3pcs

Thông số kỹ thuật máy

Thông số kỹ thuật

DIAMOND 12

DIAMOND 12CS

DIAMOND 16

DIAMON 16CS

Phạm vi làm việc

Đường kính tiện lớn nhất

Ø 12,7 mm

Ø12.7 mm

Ø16.5 mm

Ø16.5 mm

Chiều dài tiện lớn nhất

150 mm

150 mm

150 mm

150 mm

Đường kính khoan lớn nhất

Ø 7 mm

Ø7 mm

Ø10 mm

Ø10 mm

Đường kính ta rô lớn nhất

M6

M6

M8

M8

Dao  OD

Số lượng dao

6

6

6

6

Kích thước

□ 10 × 10 × 100

□10 ×10 ×100

□10 ×10 ×100

□10 ×10 ×100

Dao  ID

Số lượng dao

4

4

4

4

Kích thước

7 mm (ER11)

7 mm (ER11)

10 mm (ER16)

10 mm (ER16)

Cụm dao  làm việc ngang

Số lượng dao

-

4

-

4

Kích thước

-

7 mm (ER11)

-

10 mm (ER16)

Tốc độ trục chính chạy ngang

-

200-6,000 r.p.m.

-

200-6,000 r.p.m.

Cụm dao làm việc phía trước

Số lượng dao

-

3

-

3

Kích thước

-

7 mm (ER11)

-

10 mm (ER16)

Tốc độ trục chính

-

6,000 r.p.m

-

6,000 r.p.m

Trục chính

Đường kính lỗ trục chính

Ø 13 mm

Ø13 mm

Ø17 mm

Ø17 mm

Tốc độ trục chính

200- 12.000 vòng / phút

200- 12,000 r.p.m

200- 12,000 r.p.m.

200- 12,000 r.p.m

Tốc độ di chuyển nhanh

Tốc độ di chuyển nhanh

30 triệu

30 m/min

30 M

30M

Động cơ

Động cơ trục chính

2,2 kw

2.2 kw

3.7 kw

3.7 kw

Động cơ trục X / Y / Z

0,75 kw

0.75 kw

0.75 kw

0.75 kw

Bơm nước làm mát

0,18 kw

0.18 kw

0.18 kw

0.18 kw

Bôi trơn

4 w

4 w

4 w

4 w

Trục chính chạy ngang

-

0.4 kw

-

0.4 kw

Tổng công suất

4,634 kw

5.034 kw

6.134 kw

6.534 kw

Kích thước máy

Chiều cao mũi tâm

1050 mm

1050 mm

1050 mm

1050 mm

Trọng lượng máy

1088 kg

1098 kg

1120 kg

1125 kg

Kích thước máy

1200 × 900 × 1750

1200 × 900 × 1750

1200 × 900 × 1750

1200 × 900 × 1750

Khí nén

Áp suất khí nén

5 kg / cm

5 kg/cm

5 kg/cm

5 kg/cm

Cung cấp khí nén

10 L / phút

10 L/min

10 L/min

10 L/min

Các phụ kiện kèm theo máy

Các phụ kiện máy

DIAMOND 12

DIAMON 12CS

DIAMOND 16

DIAMOND 16CS

Trục chính đùn 5°

-

•

-

•

Loại bỏ cảm biến ghi nhận lỗi

• • • •

Hệ thống làm mát

•  •• •

Đèn làm việc

•  •• •

Khay hứng chi tiết

 •• • •

Khay hứng phoi

• •  ••

Ống lót cố định

• •  ••

Giá đỡ dao chạy ngang

-

•

-

•

Giá đỡ dao chạy phía trước lệch tâm

-

OP

-

OP

Ống lót vật liệu thô

OP

OP

OP

OP

Ống lót động

OP

OP

OP

OP

   : Tiêu chuẩn            -  : Không có sẵn                     OP  : Tùy chọn
