MÁY TIỆN CNC hãng TMT 3 trục TTL-15A/AL

  • NH00444
  • TMT

Liên hệ

TMT, hãng sản xuất dòng máy tiện CNC hàng đầu Đài Loan

Đường kính vật tiện tới 400 mm, chiều dài vật tiện tới 550 mm

Trục chính phụ, kết hợp trục phay Y hỗ trợ gia công chi tiết

Tốc độ trục chính tối đa 6000 rpm, bước tiến F 10000 mm/phút

Sử dụng mâm cặp 6'', đường kính lỗ trục chính Ø45 / Ø45mm

Trang chủ/Máy tiện CNC/Máy tiện CNC vạn năng/Máy tiện CNC TMT

Cập nhật 10/8/2021



"Là dòng sản phẩm máy tiện CNC đa năng thế hệ mới, máy tiện CNC dòng TTL-15A/AL ngoài sử dụng các trục tịnh tiến X,R còn kết hợp trục chính phụ Sub-spindle và trục phay tiêu chuẩn Y đáp ứng mọi nhu cầu về các sản phẩm của khách hàng. Khả năng tiện lớn nhất 400 mm, chiều dài vật tiện là 550 mm, tốc độ trục chính tối đa 6000 rpm, bước tiến F 10000 mm/phút. Máy tiện CNC TTL-15A/AL hỗ trợ gia công các chi tiết tiện có biên dạng phức tạp, thiết kế máy nhỏ gọn phù hợp với các không gian các nhà xưởng sản xuất"

May-tien-CNC-hang-TMT-TTL-15A/AL

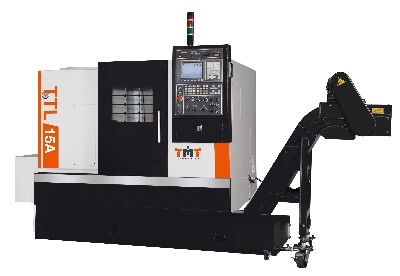

Hình ảnh máy tiện CNC hãng TMT dòng TTL-15A



Video quá trình gia công trên máy tiện CNC hãng TMT



Giới thiệu về hãng sản xuất máy TMT, TAIWAN MACHINE TOOL CO., LTD.



Nha-may-san-xuat-TMT

  • Với hơn 40 năm kinh nghiệm trong ngành sản xuất máy chính xác Đài Loan
  • Chuyên sản xuất các dòng máy tiện CNC và các trung tâm gia công
  • Có hệ thống R&D và hệ thống dây chuyền sản xuất lớn mạnh
  • Là hãng máy cho bạn lựa chọn để ưu tiên với các giải pháp được cho là tối ưu nhất

Các thông số kỹ thuật chính của máy

1. Các thông số chính

  • Đường kính mâm cặp: 6 ''
  • Đường kính lỗ trục chính: Ø45 mm
  • Chiều dài vật tiện tối đa: 300/550 mm
  • Đường kính vật tiện tối đa: Ø400 mm
  • Mũi trục chính: A2-5 / A2-5

2. Đặc điểm kỹ thuật máy

  • Khung máy được đúc nguyên khối, cứng vững và cho phép chịu tải trọng lớn.
  • Cấu trúc máy thiết kế kiểu hình hộp, tốc độ quay trục chính và bước tiến cao giúp cho việc cắt gọt được dễ dàng hơn với dòng TTL
  • Trục chính phụ "Sub spindle" với chức năng tiện trục thứ 2 và hỗ trợ phay với trục Y là trục phay tiêu chuẩn hỗ trợ khách hàng gia công các chi tiết đặc biệt và phức tạp

3. Chức năng mới đối với dòng máy tiện CNC đa năng TTL-15A/AL

  • Đế được đúc nguyên khối kết hợp với việc phân tích tính toán FEM để đạt cấu trúc và các đường gân tạo độ cứng và độ ổn định cho máy
  • Thiết kế băng máy nghiêng 30 độ có trọng tâm thấp dễ dàng cho việc quản lý dao trên tháp pháo dễ dàng và cấu trúc động học tốt hơn. Dòng máy TTL-15A/AL cũng cung cấp hệ thống băng tải phoi phía sau (loại tùy chọn)
  • Động cơ servo kết hợp trực tiếp với trục vít me bi có độ mở rộng cao với để giảm rung động và biến dạng nhiệt và tăng độ chính xác khi gia công
  • Dòng TTL-15A/AL có thể đạt tốc độ 30 m/phút cho cả hai trục X và Z. Động cơ servo kết hợp với bộ mã hóa tuyến tính giúp cho việc định vị vị trí nhanh và chính xác hơn

4. Các hệ thống cấu trúc máy

Dau-truc-chinh

Đầu trục chính

  • Trục quay có hệ thống để chống ẩm và chống bụi
  • Trục chính được hỗ trợ bởi các ổ trục kép NN kết hợp với các ổ bi đẩy giúp tăng cường khả năng cắt xuyên tâm của trục chính và tránh các ổ trục làm hỏng độ bền của đai
  • Dây đai chữ V tăng cường khả năng truyền động

Thap-phap-thuy-luc

Tháp pháo thủy lực(std)/tháp pháo servo(opt)

  • Hệ thống thủy lực DANFOSS có độ ồn thấp và mô-men xoắn cao được sử dụng để tăng cường lực kẹp tháp pháo cũng như thời gian thay dao.
  • Tháp pháo điều khiển servo tốc độ cao thay đổi vị trí dụng cụ trong vòng 0,3 giây với độ chính xác và tốc độ cao.

Truc-truyen-dong-truc-tiep

  • Trục vít me bi kết hợp trực tiếp truyền năng lượng mà không gây lãng phí

He-thong-thap-phao

Tháp pháo điện BMT(TTL-20M/dòng MY)

  • Có độ cứng cao, có đầu ra momen xoắn lớn và cơ chế khóa dao mạnh hơn để xử lý các điều kiện cắt nặng đồng thời cải thiện sự cắt nặng của dao
  • Lý tưởng cho các ứng dụng tiện và phay hạng nặng

Truc-phay-Y-chuan

Trục Y chuẩn

  • Trục tuyến tính Y có thể giúp vận hành dễ dàng hơn. So với trục Y giả, nó có thể cung cấp độ phẳng tốt, độ chính xác tuyệt vời. Để thỏa mãn nhu cầu cắt có độ chính xác cao

U-dong-dieu-khien-tay

Ụ động điều khiển tay

  • Cấu trúc ụ có độ cứng cao và ụ điều khiển thủy lực giúp giảm độ rung khi cắt.
  • Ụ có thể được định vị dễ dàng thông qua kết nối thủ công với tháp pháo.

Set-dao-tu-dong

So dao bằng tay/tự động (opt)

  • Bộ thiết lập dao rút ngắn thời gian so dao
  • Đo độ mòn của dao đảm bảo độ chính xác gia công

Man-hinh-dieu-khien

Màn hình giám sát tải (opt)

  • Hệ thống điều khiển FANUC: Chức năng giám sát phụ tải để kiểm soát hoạt động dao cụ và hệ thống tải dọc
  • Thông báo mức tiêu thụ dao cụ và giảm tỷ lệ hao hụt trong sản xuất một cách hiệu quả


Bang-tai-chi-tiet

Băng tải phoi phía sau (opt)

  • Băng tải phoi phía sau giúp làm giảm không gian sàn và cho phép tập trung hóa hệ thống tải phoi



Man-hinh-dieu-khien

Bảng điều khiển

  • Bảng điều khiển có bản lề xoay 90 độ cho phép thao tác dễ dàng

Be-dau-phia-truoc

Thùng chứa nước tưới nguội (băng tải phoi bên)

  • Thùng chứa có thể tháo lắp dễ dàng để vệ sinh và bảo dưỡng





 Bảng thông số kỹ thuật máy tiện CNC hãng TMT dòng TTL-15



Các đặc tính kỹ thuật



Đơn vị

Dòng TTL-15

Loại đầu máy tiện



A

AL

Bộ điều khiển

-

0i-TF

0i-TF

Khả năng làm việc

Đường kính tiện qua băng máy

mm

φ560

φ560

Đường kính tiện qua bàn xe dao

mm

φ365

φ365

Đường kính tiện lớn nhất

mm

φ400

φ400

Chiều dài tiện lớn nhất

mm

300

550

Khoảng cách chống tâm

mm

400

650

Nòng động ụ trục chính

mm

φ45

φ45

Kích thước mâm cặp

inch

6 "

6 "

Hành trình

Hành trình trục X

mm

205 + 25

205 + 25

Hành trình trục Z

mm

350

600

Bước tiến

Tốc độ tiến dao nhanh theo trục

m / phút

X: 30, Z: 30

X: 30, Z: 30

Tốc độ tiến dao cắt (X / Z)

mm / phút

10000

10000

Trục chính

Tốc độ trục chính

vòng / phút

6000

6000

Mũi trục chính

-

A2-5

A2-5

Đường kính lỗ trục chính

mm

φ55

φ55

Đài dao

Loại đài dao và khả năng lưu trữ

-

Thủy lực V10 (tùy chọn V12)

Thủy lực. V10 (tùy chọn V12)

Kích thước cán dao tiện vuông

mm

25x25 (tùy chọn V12 20x20)

25x25 (tùy chọn V12 20x20)

Kích thước cán dao tiện tròn

mm

φ40 (tùy chọn. V12 φ32)

φ40 (tùy chọn. V12 φ32)

Tốc độ dao trục M

vòng / phút

-

-

Đầu ra động cơ trục M (cont. 15 phút)

KW (HP)

-

-

Ụ động

Kiểu di chuyển ụ động

-

-

Thủ công

Hành trình nòng ụ động

mm

-

80

Đường kính nòng ụ động

mm

-

φ70

Độ côn nòng ụ động

-

-

MT4

ĐỘNG CƠ

Đầu ra động cơ trục chính (cont./ 30 phút)

KW (HP)

15/11 (14,7 / 20,1)

15/11 (14,7 / 20,1)

Động cơ servo trục

KW (HP)

X: 1,8, Z: 1,8 (X: 2,4, Z: 2,4)

X: 1,8, Z: 1,8 (X: 2,4, Z: 2,4)



Các phụ kiện máy tiện CNC hãng TMT

1. Phụ kiện tiêu chuẩn

  • Hệ thống điều khiển FANUC Oi-T
  • Mâm cặp ba chấu thủy lực 6"/8"/10"(Trục chính)
  • Mâm cặp ba chấu thủy lực 6"/8"(Sub spindle)
  • Tháp pháo điện BMT-65
  • Bàn đạp pedal điều khiển mâm cặp(trục chính)
  • Hệ thống tưới nguội
  • Hệ thống dầu bôi trơn tự động
  • Đèn làm việc 3 màu
  • Đèn làm việc
  • Hộp dụng cụ với dao cụ
  • Băng tải phoi dạng lắp bên cạnh máy và xe tải phoi
  • Hướng dẫn vận hành/bảo trì
  • Hệ thống khí làm mát
  • Hướng dẫn điều khiển dòng Oi
  • Tự động tắt nguồn (M30)
  • Hệ thống mô phỏng điều khiển
  • Taro cứng
  • Giao diện RS-232
  • Giao diện thẻ nhớ
  • Truyền thông cổng lan
  • Truyền thông USB

2. Các phụ kiện tùy chọn

  • Mâm cặp 3 chấu 6"/8"(Trục chính phụ)
  • Chân đạp mâm cặp (Trục chính phụ)
  • Thiết bị bắt chi tiết
  • Băng tải sản phẩm
  • Băng tải và hệ thống đẩy phoi
  • Cửa tự động
  • Set dao tự động
  • Hệ thống khí phía trước
  • Máy hút sương dầu
  • Bộ lọc dầu
  • Động cơ cắt với áp suất cao
  • Hệ thống cấp phôi tự động
  • Máy biến áp/ Ổn định dòng điện

Các cam kết và thông tin liên hệ

 Với các nhu cầu về các chủng loại máy khác, vui lòng liên hệ với chúng tôi qua số điện thoại: 0912.002.160 hoặc email: cuongattjsc@gmail.com để nhận được tư vấn về các giải pháp kỹ thuậtcác tính năng máy và các thiết bị khác cũng như nhận được giá tốt nhất.

 Chúng tôi cam kết cung cấp giải pháp hàng đầu, hỗ trợ nhiệt tình, chất lượng máy đảm bảo và giá cả cạnh tranh cùng với đội ngũ kỹ thuật chuyên nghiệp, bảo dưỡng bảo trì sẵn sàng 24/24 và 7/7. Giảm thiểu thời gian dừng máy vì bất kỳ lý do gì.

Công ty Cổ phần Thương mại và Công nghệ Á Châu cam kết cung cấp cho khách hàng giải pháp đầu tư hiệu quả, cạnh tranh và uy tín nhất.
