MÁY TIỆN CNC HAI TRỤC CHÍNH NAKAMURA-TOME NTJ 100

Trang chủ/Máy tiện CNC/Máy tiện CNC hai trục chính/Máy tiện CNC hai trục chính Nakamura Tome

Cập nhật 04/8/2021

 “Là dòng máy tiện CNC kết hợp giữa các trục tịnh tiến X và Z thì có bổ sung thêm trục quay C, trục B xoay của đài dao phía trên có thể xoay 182° không chỉ là còn tiện thông thường, mà còn hỗ trợ phay nghiêng, phẳng, khoan...

  Máy tiện CNC Nakamura Tome NTJ 100 được trang bị hai đầu trục chính, hai tháp pháo bao gồm 12 cụm chứa dao và 24 vị trí thay dao hỗ trợ gia công hai biên dạng bề mặt trên cùng một lần chạy. Dòng máy tiện CNC Nakamura Tome được đánh giá là dòng máy tiện siêu chính xác hàng đầu tại Nhật Bản”

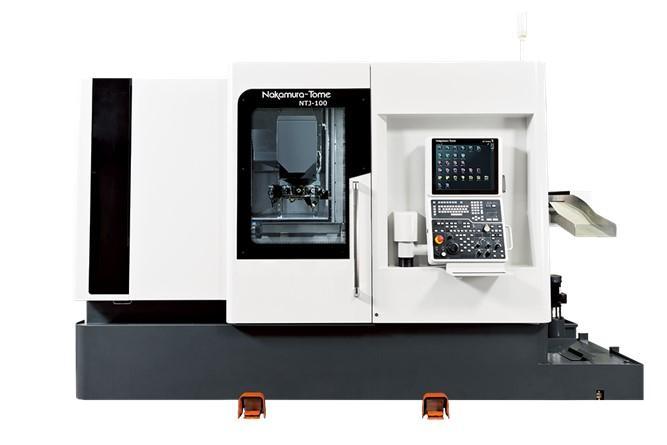

Hình ảnh máy tiện CNC Nakamura Tome hai đầu trục chính hai tháp pháo NTJ-100

Video giới thiệu về các tính năng của máy tiện CNC hai đầu trục chính Nakamura Tome NTJ-100

Tổng quan về máy tiện CNC Nakamura Tome

• Nakamura – Tome là hãng sản xuất và chế tạo máy tiện CNC chính xác cao của Nhật Bản, thuộc top hàng đầu thế giới về máy tiện.
• Nakamura Tome chuyên về sản xuất các dòng máy tiện siêu chính xác như trung tâm gia công tiện, tiện CNC hai đầu trục chính, hai tháp pháo, máy một tháp pháo, một trục chính…
• Máy tiện của Nakamura Tome đáp ứng gần như hầu hết các chức năng mà một máy tiện cần có, với khả năng tiện phay đa phức hợp.
• Máy kết hợp hệ thống điều khiển thông minh, kết hợp công nghệ trí tuệ nhân tạo AI, mang lại chất lượng chính xác cũng như khả năng gia công ưu việt.

Để cập nhật thêm thông tin máy, quý khách hàng có thể liên hệ: 0912.002.160 hoặc email: attjsc@machinetools.com.vn để nhận được tư vấn về các giải pháp kỹ thuật, các tính năng máy và các thiết bị khác cũng như nhận được giá tốt nhất

Truy cập đường link thông số máy của hãng Nakamura Tome, tại đây: https://www.nakamura-tome.co.jp/en/products/ntj-100/

Tính năng thiết kế máy

"Là dòng máy tiện CNC hai trục chính và hai tháp pháo(đài dao), tháp pháo trên có thể xoay được một góc máy tiện 182° hỗ trợ phay, khoan các bề mặt biên dạng chi tiết. Máy tiện CNC NTJ-100 hỗ trợ đảm bảo gia công các chi tiết có biên dạng phức tạp, các bề mặt khó gia công. Việc sử dụng 1 lần gá đặt cho 1 sản phẩm tiện cả hai đầu,máy tiện CNC NTJ-100 giúp giảm thiểu thời gian gá và tăng năng suất sản phẩm lên gấp nhiều lần"

Các đặc điểm nổi bật

•  Với thiêt kế hai trục chính và hai tháp pháo (2 đài dao), trục Y, trục C máy đảm bảo gia công những chi tiết có biên dạng phức tạp chỉ trên 1 lần gá.
•  Trục B xoay của đài dao phía trên có thể xoay 182° không chỉ còn là tiện thông thường, ngoài tiện máy có thể thực hiện phay nghiêng, phẳng, phay theo biên dạng phôi, khoan nghiêng, đứng…đáp ứng cho gia công những sản phẩm có độ khó và phức tạp cao, quá trình gia công trở lên đơn giản với NTJ 100

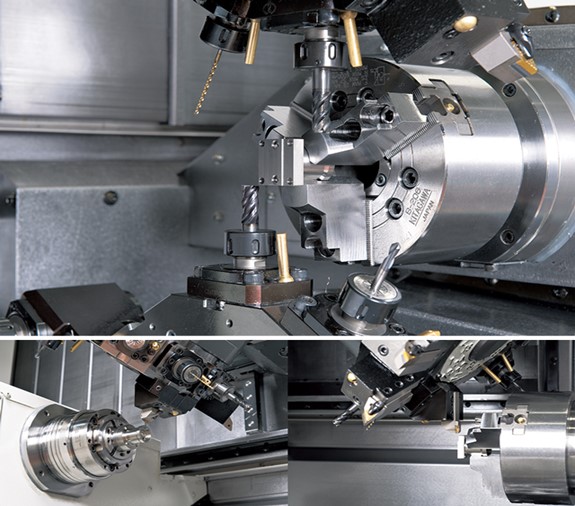

Hình ảnh chi tiết được tiện trên máy gia công Nakamura Tome NTJ-100

• Với 2 trục chính và 2 đài dao hoạt động đồng thời và kết hợp giúp quá trình gia công đạt độ chính xác cũng như năng suất cao vượt trội.
• 2 đài dao đều có trục phay và trục Y:
• Trục Y của đài dao xoay phía trên có hành trình 80mm, công suất động cơ trục phay 7.1KW, tốc độ trục phay 6000 v/p
• Trục Y của đài dao phía dưới có hành trình là 65mm, công suất động cơ trục phay 2.2KW, tốc độ trục phay 6000v/p

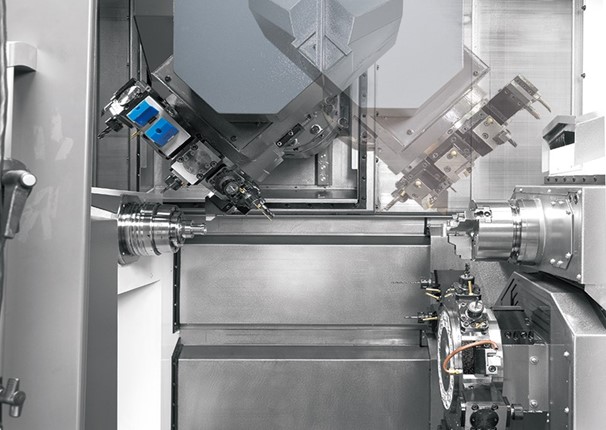

Hình ảnh chi tiết được gia công trên máy tiện CNC Nakamura Tome NTJ-100 sử dụng trục B

• Máy tiện CNC NTJ 100  với khả năng tiện lớn nhất 175mm
• Chiều dài vật tiện lớn nhất là 678mm
• Tốc độ trục chính L/R  5000 v/p
• Công suất động cơ trục chính L/R: 11/7,5 KW
• Tháp pháo có thể lên đến 48 dao (cho 2 tháp) đảm bảo số dao để thực hiện đầy đủ các nguyên công để hoàn thành sản phẩm
• Trục chính truyền trực tiếp có độ chính xác cao bằng công nghệ điều khiển mô-men xoắn động cơ servo

Phần mềm 3D smart pro AI

Là phần mềm thông minh và 3D CAD trên dòng máy tiện CNC TW8:

• Máy sử dụng phần mềm 3D thông minh và hiện đại 3D Smart pro AI, mô hình 3D CAD được phân tích tự động để xác định “hình học”, “đường cắt”, “dụng cụ cắt”, “điều kiện cắt” và “trình tự quy trình cắt”, sau đó một chương trình CNC bao gồm tất cả các quy trình từ nguyên liệu thô đến chi tiết hoàn thiện được tạo ra.
  Ngoài việc giảm đáng kể thời gian lập trình, thiết lập và năng suất được cải thiện.

Hình ảnh biên dạng chi tiết và đường chạy dao trên phần mềm 3D smart pro AI

• Mã G-code Nakamura-Tome ban đầu được đăng ký dưới dạng cố định, tạo lập thành thư viện, có thể dễ dàng tạo chương trình bằng cách nhập dữ liệu thông qua cửa sổ hình học 3D, sau đó hệ thống sẽ xuất ra chương trình CAM, ta chỉ việc chỉnh sửa chế độ cắt theo điều kiện của dao cụ hay sao cho phù hợp. Tiết kiệm được thời gian lập trình, giảm thời gian chết của máy, tăng năng suất gia công.

Hình ảnh giao diện chương trình máy trên máy tiện CNC Nakamura Tome NTJ-100

• Chức năng mô phỏng test trước khi gia công đảm bảo an toàn tránh va đập (tính năng quan trọng)

Hình ảnh chi tiết được mô phỏng giả lập trên phần mềm tránh việc bị va đập khi gia công thực tế

•  Tính năng bù nhiệt độ, được hỗ trợ bởi AI, nhập dữ liệu thời gian và giữ liệu đo lường vào phần mềm chuyên dụng, sử dụng công nghệ máy học, một mô hình bù tăng trưởng nhiệt được tối ưu hóa sẽ tự động được tạo. Giá trị bù sẽ được tính toán dựa trên đồ thị

Hình ảnh phần mềm phân tích bù nhiệt khi gia công

Chức năng chống va đập

 Chức năng chống va đập như túi khí của ô tô, khi máy bị va đập chỉ với 1/1000 giây sau đó máy sẽ chuyển động ngược lại với hướng của va đập, giúp giảm thiểu gần như nhỏ nhất sự hư hại của máy

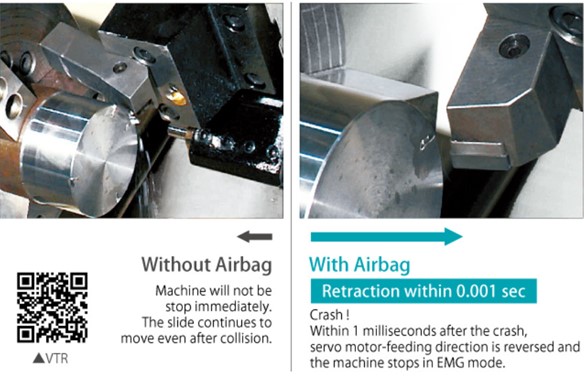

Hình ảnh hệ thống chống va đập (túi khí) khi máy bị va đập

Thông số kỹ thuật máy tiện CNC Nakamura Tome NTJ 100
