MÁY TIỆN CNC BĂNG NGHIÊNG ACCUWAY UT-200

  • NH00394
  • ACCUWAY

Liên hệ

Đài dao thủy lực/servo kiểu Cam với 8/10/12 vị trí

Băng đơn, thiết kế góc nghiêng 45 độ

Đường kính tiện tối đa: 505 mm

Chiều dài vật tiện tối đa: 570 mm

Trục chính: A 2-6 với dải tốc độ 4500 rpm

Bộ điều khiển Fanuc 0i 8.4'' với màn hình LCD màu

Máy tiện CNC/Máy tiện CNC vạn năng/Máy tiện CNC Accuway

Cập nhật 14/7/2021



 "Là dòng máy tiện CNC loại băng nghiêng, tích hợp 8 bầu kẹp dao"

 Các tính năng nổi bật:

  • Đúc bằng vật liệu MEEHANITE có các gân đỡ giảm nguy cơ bị uốn cong và biến dạng. Trang bị băng nghiêng 45 độ
  • Đạt tiêu chuẩn cao về độ ổn định của máy, hiệu suất gia công tốt, chân đế có trọng tâm thấp
  • Tấm chắn băng máy sản xuất theo quy trình độc đáo, làm cứng và xử lý nhiệt.
  • Bề mặt được phủ tấm Turcite B, sau đó cạo bằng tay để tạo ra khả năng giữ các chất bôi trơn hoàn hảo
  • Trước khi lắp ráp, các thành phần máy đã được đi kiểm tra chức năng nhờ hệ thống CMM
  • Động cơ AC servo cung cấp lực đẩy mạnh cho tốc độ tiến dao và tốc độ cắt chính xác. Được kết nối trực tiếp với cơ cấu truyền động giúp chuyển động đạt tuyệt đối
  • Ụ động có thể di chuyển bằng tay hoặc câu lệnh, tháp pháo thiết kế kiểu dáng mạnh mẽ điều khiển bằng thủy lực và động cơ servo để đáp ứng nhu cầu

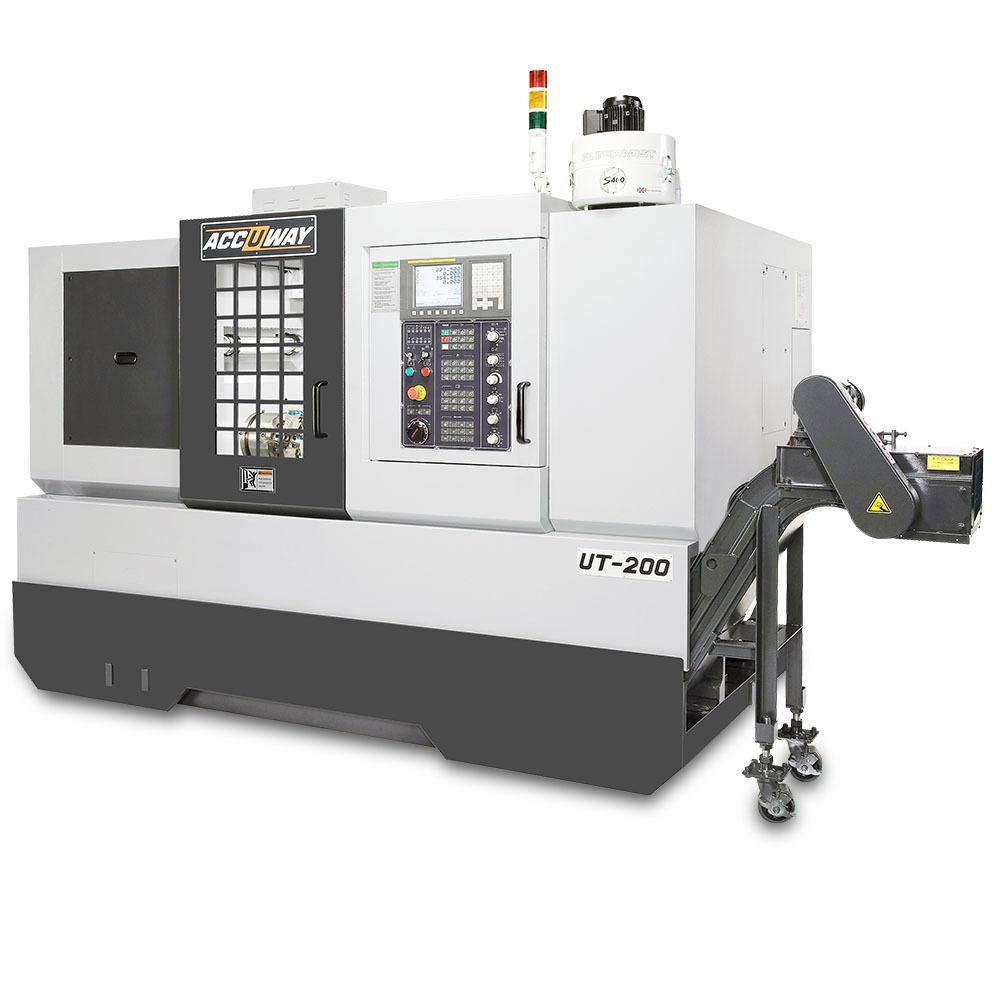

Hình ảnh máy tiện CNC băng phẳng Accuway UT-200

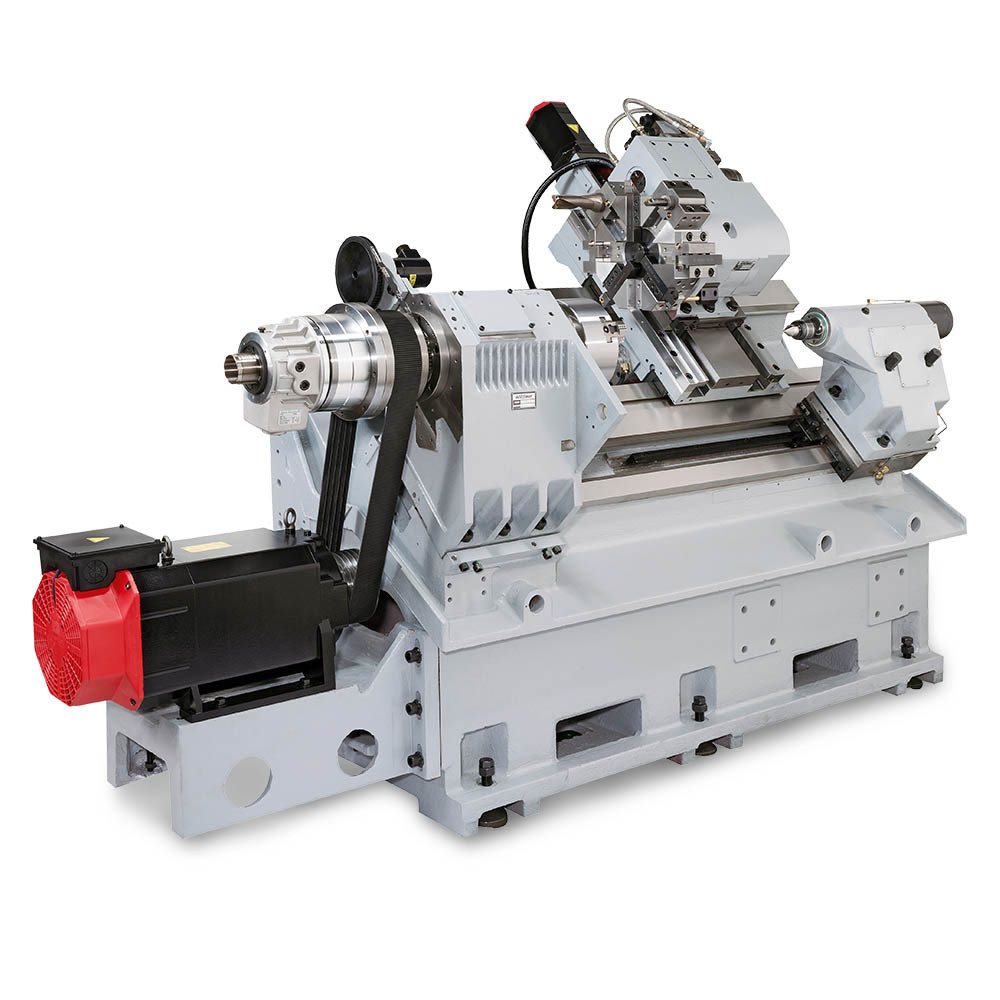

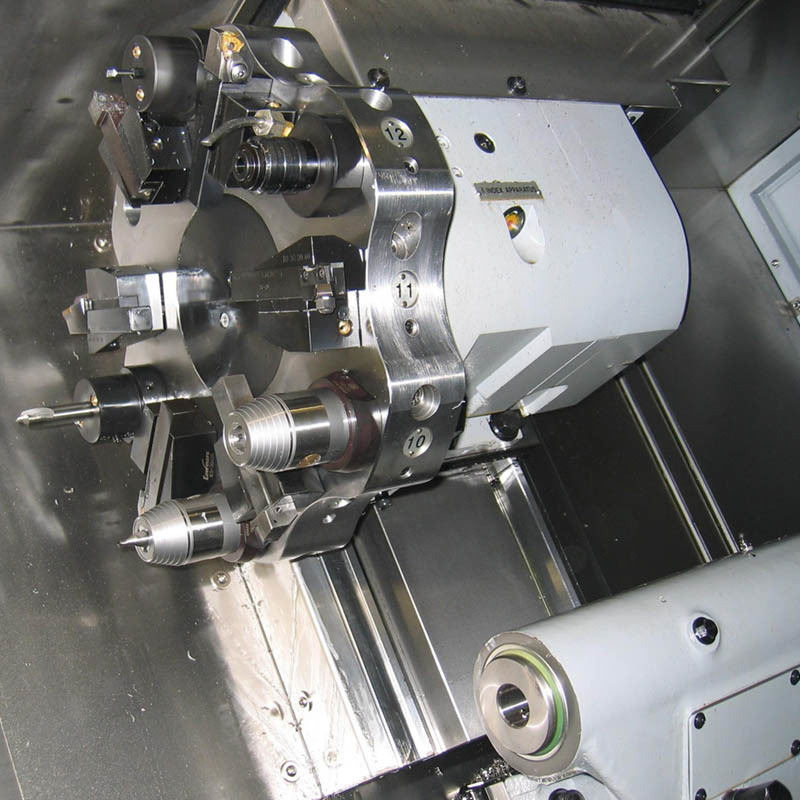

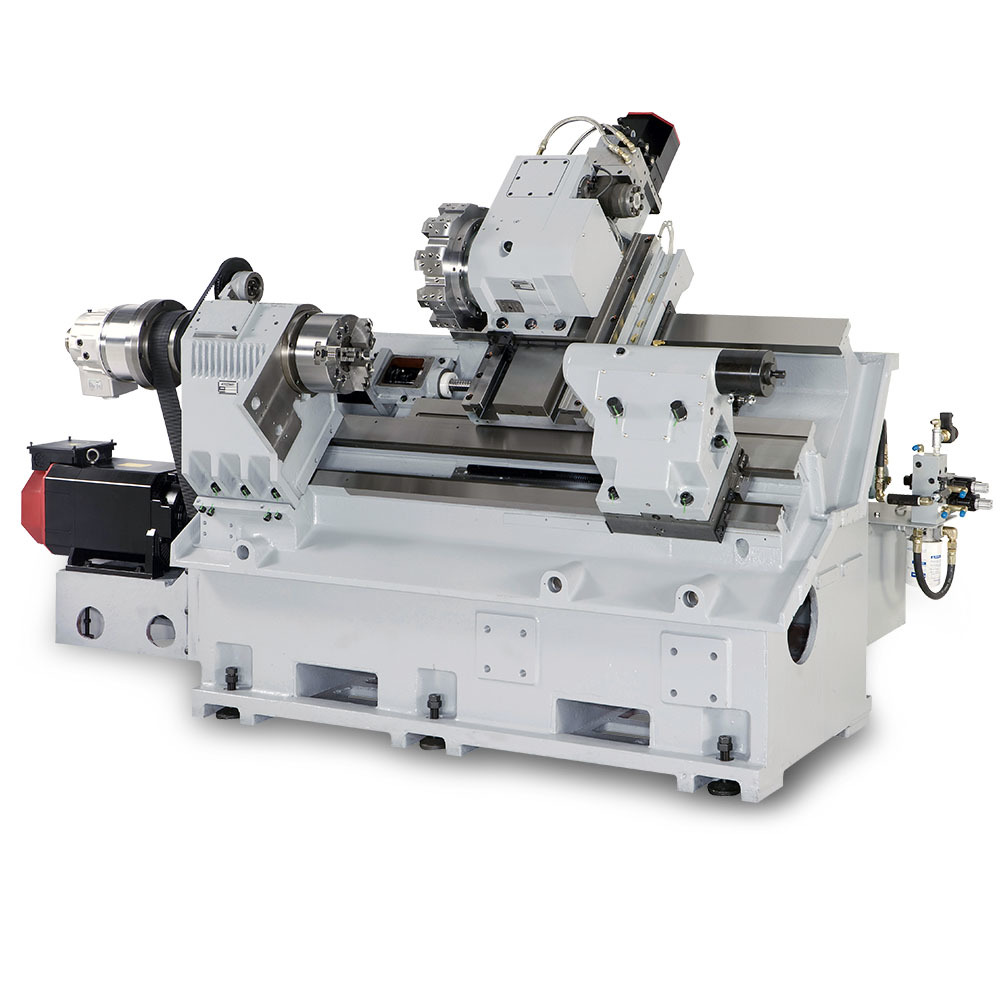

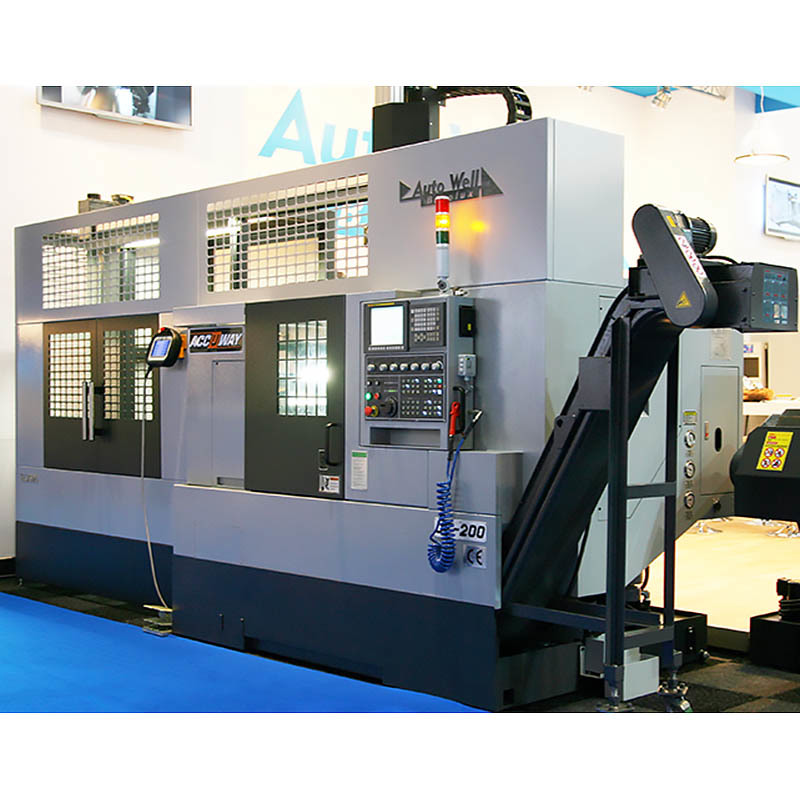

Hinh-anh-mat-truoc-UT-200Cau-tao-ben-trong-UT-100Dao-tien-phay-UT-200May-ban-giao-cho-khach

Thông số kỹ thuật máy



MỤC / Models

UT-200

Bộ điều khiển

FANUC 0i-T

                                                       Khả năng làm việc

Đường kính tiện qua băng

mm

505

Đường kính tiện qua bàn xe dao

mm

318

Đường kính cắt lớn nhất

mm

350(300/320)

Chiều dài cắt lớn nhất

mm

570

Bàn trượt nghiêng

Độ

45

Loại dẫn hướng chuyển động



 Hộp

                                                               Trục chính

Độ côn trục chính

ASA

A2-6 (A2-5/A2-8)

Đường kính mâm cặp

inch

8 (6/10)

Đường kính lỗ trục chính

mm

62 (56/76/86)

Tốc độ trục chính

vòng / phút

4500 (6000/4000)

Công suất động cơ trục chính (Tiếp / 30 phút)

kW

15/11(15/18.5)

Đường kính kẹp chi tiết

mm

52 (44/65/75)

                                                             Hành trình

Hành trình trục Z

mm

600

Hành trình trục X

mm

220

                                                            Bước tiến

Tốc độ di chuyển nhanh trục Z

m / phút

20

Tốc độ di chuyển nhanh trục X

m / phút

20

                                                        Đài dao

Hệ thống dụng cụ



Bot

Loại điều khiển đài dao



Thủy lực/servo

Số lương dao

Chiếc

8/10//12

Kích thước cán dao

mm

25(20)

Kích thước cán dao tròn

mm

32

                                                            Ụ động

Hành trình ụ động

mm

545

Hành trình nòng ụ động

mm

80

Đường kính nòng ụ động

mm

75

Độ côn ụ động

MT #

4

                                                                   Kích thước

Kích thước máy L x W x H

m

2,9x 1,6x 1,8

Khối lượng tịnh

Kilôgam

3600



PHỤ KIÊN TIÊU CHUẨN

  • Bộ điều khiển FANUC 0i-T
  • Màn hình LCD màu 8,4”
  • Giao diện RS-232
  • Hệ thống trao đổi nhiệt cho tủ điện
  • Hệ thống làm mát 4 bar
  • Đèn cảnh báo 3 màu
  • Bộ hộp dụng cụ

PHỤ KỆN TÙY CHỌN

  • Mâm cặp kiểu collet
  • Bộ so dao
  • Khay hứng chi tiết và băng tải chi tiết
  • Bộ cấp phôi tự động (7 hoặc 24 chân)
  • Điều hòa cho tủ điện
  • Bộ thu dầu
  • Bộ làm mát dầu
  • Biến áp
  • Tiêu chuẩn CE
  • Thước quang
  • Hệ thống làm mát áp suất cao 15 bar
  • Hệ thống cửa tự động
