MÁY TIỆN CNC ANNN YANG DY-660C~760C

Mã sản phẩm: NH00424
Thương hiệu: ANNN YANG

Liên hệ

Dòng máy tiện CNC chuyên gia công các loại trục cán thép

Annn Yang, có hơn 30 năm kinh nghiệm về gia công kim loại

Đường kính tiện qua băng máy nằm trong dải: 660 - 1100 mm

Đường kính tiện qua bàn xe dao nằm trong dải: 310 - 750 mm

Hỗ trợ tiện ren cho 2 loại kiểu ren: Inch - Mm

Thêm vào giỏ hàng

Trả góp qua thẻ

Visa, Master, JCB

Mô tả
Bình luận

Trang chủ/Máy tiện CNC/Máy tiện CNC hạng năng Đài Loan/Máy tiện trục cán

Cập nhật 29/7/2021

"Máy tiện CNC Đài Loan ANNN YANG dòng DY, là dòng máy tiện CNC chuyên hỗ trợ gia công các loại trục cán, trục cán thép, con lăn, ống dẫn dầu, bánh xe lửa và trục cối xay gió... với nhiều kích cỡ khác nhau. Có sẵn các trục xoay C với phanh thủy lực, trục Y, trục B, trục U và tháp giao trực tiếp...

Đường kính tiện qua băng máy nằm trong dải: 660 - 1100 mm. Đường kính tiện qua bàn xe dao nằm trong dải: 310 - 750 mm"

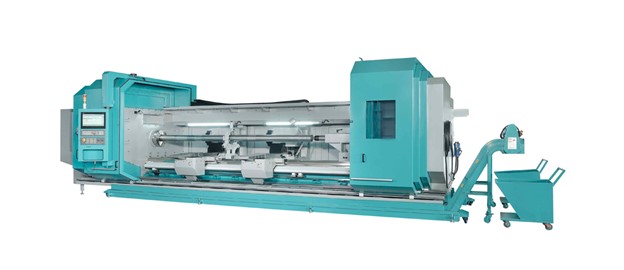

Hình ảnh máy tiện CNC ANNN YANG DY 660C-760C

Tổng quan về hãng ANNN YANG, máy tiện trục cán CNC

Máy tiện CNC Annn Yang là một trong những công ty sản xuất máy công cụ hàng đầu của Đài Loan. Annn Yang thành lập vào năm 1990. Với hơn 30 năm kinh nghiệm, Annn Yang đã phát triển thành một công ty công nghệ hàng đầu trong lĩnh vực công nghiệp gia công kim loại trên thế giới. Chất lượng ổn định và đáng tin cậy là giá trị và văn hóa mà Annn Yang luôn lấy làm mục tiêu để phát triển.
Annn Yang đã tạo dựng được danh tiếng về chất lượng và sự tin cậy, hãng đã cung cấp các sản phẩm đến khắp mọi nơi trên toàn cầu như ở Châu Âu, Bắc Mỹ và Châu Á …
Các công ty tập đoàn hàng đầu trên thế giới hiện đang sử dụng máy của Ann Yang như: Siemens, Samsung, INTEK Na Uy, Air New Zealand và Caterpillar Singapore... giúp đưa Annn Yang trở thành nhà cung cấp máy chất lượng trên thế giới.
Hãng chuyên về các dòng máy trong lĩnh vực gia công chính xác như: tiện CNC các loại băng phẳng và nghiêng, phay CNC. Ngoài các dòng CNC thì còn có dòng tiện CNC.

Tính năng thiết kế của máy

Máy tiện CNC Annn Yang với các dòng DY series, có rất nhiều model phù hợp cho từng loại sản phẩm từ nhỏ đến rất lớn. Chúng ta sẽ đi tìm hiểu một số model trong dòng DY như: DY 660C, DY760C, DY860C, DY1000C, DY1100C
Máy tiện CNC dòng DY được thiết kế với thân máy được đúc bằng gang Mehanite cường độ cao, qua ủ để giảm ứng suất dư. Máy cứng vững hấp thụ và giảm rung động trong quá trình gia công, tăng độ chính xác cũng như tuổi thọ của máy.
Máy thiết kế băng dẫn hướng dạng thanh hoặc dạng hộp được xử lý nhiệt tần số cao đạt độ cứng, độ chính xác và độ ổn định tối đa
Với khả n ăng nghiên cứu phát triển và công nghệ lắp ráp tiên tiến hiện đại, hãng không chỉ sản xuất những dòng máy tiêu chuẩn mà còn có điều kiện và khả năng thiết kế những dòng máy tiện CNC đáp ứng theo yêu cầu gia công những sản phẩm có kích thước lớn, máy hạng nặng và những dòng máy tiện CNC hiện đại.
Máy tiện CNC Annn Yang có khả năng gia công những loại trục, con lăn, ống dẫn dầu, bánh xe lửa và trục cối xay gió,… cho nhiều ngành công nghiệp khác nhau. Máy tiện CNC có thể được trang bị với trục chính lớn lên đến 640mm, cũng có sẵn cho trục C với phanh thủy lực, trục Y, trục B, trục U, tháp dao trực tiếp, tháp điện, phụ kiện phay, mâm cặp trợ lực, mâm cặp thủy lực, mâm cặp khí , mâm cặp khí nén, mỏ lết lập trình, ụ thủy lực, tiện đa năng, phay, mài, khoan, doa, v.v. Với kinh nghiệm sản xuất thực tế và tài liệu tham khảo trên khắp thế giới, Annn Yang là nhà sản xuất máy tiện CNC có năng lực nhất để cung cấp máy tiện CNC cho khách hàng tiềm năng trên toàn thế giới.
Máy tiện CNC Annn Yang sử dụng linh hoạt các hệ điều khiển CNC khác nhau như FANUC, SIEMENS, FAGOR, MITSUBISHI, v.v. Điều khiển dựa trên PC như CENTROID, DYNAPATH, SYNTEC, EZITURN cũng có sẵn.

Thông số kỹ thuật

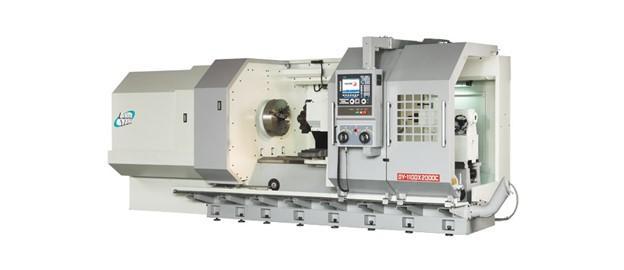

Hình ảnh máy tiện ANNN YANG dòng DY-1100C

Models		DY-660C	DY-760C	DY-860C	DY-1000C	DY-1100C
Khả năng của máy	Khoảng cách tâm	1000 / 1500/ 2000 / 3000 / 4000 / 5000 / 6000 / 7000 / 8000 / 9000 / 10000 / 11000 / 12000 / 13000 / 14000 / 15000 / 16000 mm
	Đường kính tiện qua băng máy	660 mm	760 mm	860 mm	1000 mm	1100 mm
	Đường kính tiện qua bàn xe dao	310 mm	410 mm	510 mm	650 mm	750 mm
Băng máy	Chiều Rộng	558 mm
Trục chính	Mũi trục chính	D1-11, 130 mm, L: 40-130, M: 130-400, H: 400-1200 A2-11, 165 mm, L: 20-110, M: 110-320, H: 320-660 A2-15, 230 mm, L: 16-61, M: 50-190, H: 150-570 A2-20, 310 mm, L: 20-100, M: 100-200, H: 200-400 A2-20, 360 mm, L: 20-100, M: 100-200, H: 200-300 A2-28, 410 mm, L: 20-100, M: 100-200, H: 200-250
	Lỗ trục chính
	Tốc độ trục chính
	Côn trục chính	MT 15
Hành trình	Hành trình ngang trục X	330 mm	380 mm	430 mm	500 mm	550 mm
	Đài gá dao tiêu chuẩn 240 x 240mm, đài gá dao với vị trí gá lớn hơn có thể làm giảm việc di chuyển.
	Hành trình ngang trục Z	DBC-350
Bước tiến	Chạy dao nhanh theo X	5 mét / phút
	Chạy dao nhanh theo Z	5 mét / phút
	Bước tiến cắt gọt	0,001 - 500 mm / vòng quay (0,0004 "- 20" / vòng )
Dộng cơ	Động cơ chính	30 Hp	30 Hp	40 Hp	40 Hp	40 Hp
	Biến tần	30 Hp	30 Hp	40 Hp	40 Hp	40 Hp
	Động cơ servo trục X	Siemens hoặc Fanuc hoặc Fagor AC servo motor FXM53, 11.9 Nm, 2.49 kw, 2000 V/p
	Động cơ servo trục Z	Siemens hoặc Fanuc hoặc Fagor AC servo motor FXM76, 39.7 Nm, 8.31 kw, 2000 V/p
	Bơm dầu	100 W
	Bơm làm mát	450 W, 6 ~ 10 bar
	Bơm bình thủy lực*	3 hp (2.2 kw)
Dung tích bình dầu	Dầu thủy lực	20 L
	Dầu bôi trơn	8 L
Trục vít me bi	Đường kính trục X	40 mm
	Đường kính trục Z	1000 ~ 6000: 63 mm, 7000 ~ 10000: 80 mm, 10000 ~ 160000: Thanh răng
Ụ động	Đường kính nòng ụ động	115 mm / 160 mm (OPT*)
	Hành trình nòng ụ động	300 mm
	Kiểu côn đầu chống tâm	MT6
Chiều dài máy (mm)		4080 / 4580 / 5080 / 6080 / 7080 / 8080 / 9080 / 10080 / 11080 / 12080 / 13080 / 14080 / 15080 / 16080 / 17080 / 18080 / 19080
Chiều rộng máy (mm)		2710
Chiều cao máy (mm)		2330
Trọng lượng (kg)		7700 / 8400 / 9100 / 10500 / 11900 / 13300 / 14700 / 16100 / 17500 / 18900 / 20300 / 21700 / 23100 / 24500 / 25900 / 27300 / 28700
