MÁY TIỆN CNC ANNN YANG DY-1600C-1900C

  • NH00426
  • ANNN YANG

Liên hệ

Dòng máy tiện CNC chuyên gia công các loại trục cán thép

Annn Yang, có hơn 30 năm kinh nghiệm về gia công kim loại

Đường kính tiện qua băng máy nằm trong dải: 1600 - 1900 mm

Đường kính tiện qua bàn xe dao trong dải: 1120 - 1420 mm

Hỗ trợ tiện ren cho 2 loại kiểu ren: Inch - Mm

Trang chủ/Máy tiện CNC/Máy tiện CNC hạng năng Đài Loan/Máy tiện trục cán

Cập nhật 30/7/2021



"Máy tiện CNC Đài Loan ANNN YANG dòng DY, là dòng máy tiện CNC chuyên hỗ trợ gia công các loại trục cán, trục cán thép, con lăn, ống dẫn dầu, bánh xe lửa và trục cối xay gió... với nhiều kích cỡ khác nhau. Có sẵn các trục xoay C với phanh thủy lực, trục Y, trục B, trục U và tháp giao trực tiếp...

  Đường kính tiện qua băng máy nằm trong dải: 1600 - 1900 mm. Đường kính tiện qua bàn xe dao nằm trong dải: 1120 - 1420 mm"

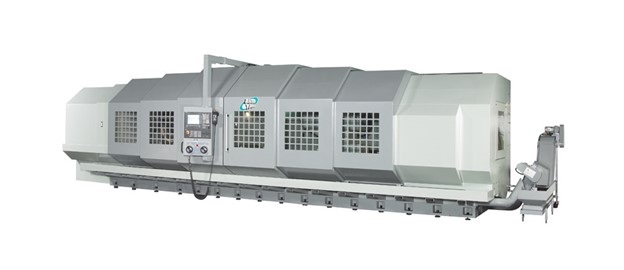

May-tien-CNC-ANNN-YANG-DY-1600C-1900C

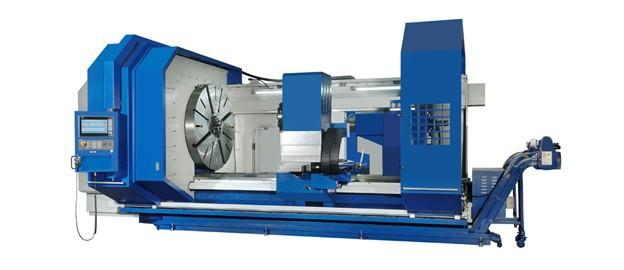

May-tien-CNC-ANNN-YANG-DY-1600C-1900C-2

Tổng quan về hãng ANNN YANG, máy tiện trục cán CNC

May-tien-CNC-ANNN-YANG-1900C-3

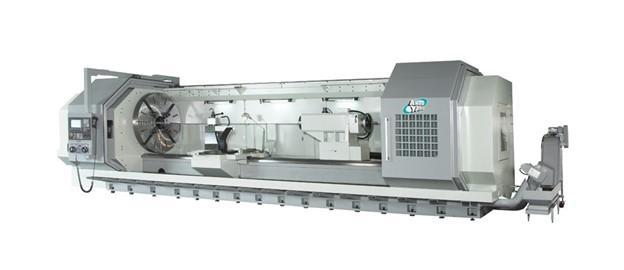

Hình ảnh máy tiện CNC ANNN YANG DY 1900C

  •  Máy tiện CNC Annn Yang là một trong những công ty sản xuất máy công cụ hàng đầu của Đài Loan. Annn Yang thành lập vào năm 1990. Với hơn 30 năm kinh nghiệm, Annn Yang đã phát triển thành một công ty công nghệ hàng đầu trong lĩnh vực công nghiệp gia công kim loại trên thế giới. Chất lượng ổn định và đáng tin cậy là giá trị và văn hóa mà Annn Yang luôn lấy làm mục tiêu để phát triển.
  •  Annn Yang đã tạo dựng được danh tiếng về chất lượng và sự tin cậy, hãng đã cung cấp các sản phẩm đến khắp mọi nơi trên toàn cầu như ở Châu Âu, Bắc Mỹ và Châu Á …
  •  Các công ty tập đoàn hàng đầu trên thế giới hiện đang sử dụng máy của Ann Yang như: Siemens, Samsung, INTEK Na Uy, Air New Zealand và Caterpillar Singapore... giúp đưa Annn Yang trở thành nhà cung cấp máy chất lượng trên thế giới.
  •  Hãng chuyên về các dòng máy trong lĩnh vực gia công chính xác như: tiện  CNC các loại băng phẳng và nghiêng, phay CNC. Ngoài các dòng CNC thì còn có dòng tiện CNC.

Tính năng thiết kế của máy tiện CNC Annn Yang

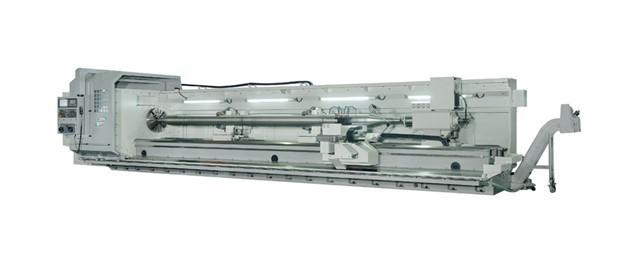

May-tien-CNC-ANNN-YANG-DY-1600C-1900C-3

  • Máy tiện CNC Annn Yang với các dòng DY series, có rất nhiều model phù hợp cho từng loại sản phẩm từ nhỏ đến rất lớn. Chúng ta sẽ đi tìm hiểu một số model trong dòng DY như: DY1000C, DY1100C
  • Máy tiện CNC dòng DY được thiết kế với thân máy được đúc bằng gang Mehanite cường độ cao, qua ủ để giảm ứng suất dư. Máy cứng vững hấp thụ và giảm rung động trong quá trình gia công, tăng độ chính xác cũng như tuổi thọ của máy.
  • Máy thiết kế băng dẫn hướng dạng thanh hoặc dạng hộp được xử lý nhiệt tần số cao đạt độ cứng, độ chính xác và độ ổn định tối đa
  • Với khả n ăng nghiên cứu phát triển và công nghệ lắp ráp tiên tiến hiện đại, hãng không chỉ sản xuất những dòng máy tiêu chuẩn mà còn có điều kiện và khả năng thiết kế những dòng máy tiện CNC đáp ứng theo yêu cầu gia công những sản phẩm có kích thước lớn, máy hạng nặng và những dòng máy tiện CNC hiện đại.
  • Máy tiện CNC Annn Yang có khả năng gia công những loại trục, con lăn, ống dẫn dầu, bánh xe lửa và trục cối xay gió,… cho nhiều ngành công nghiệp khác nhau. Máy tiện CNC có thể được trang bị với trục chính lớn lên đến 640mm, cũng có sẵn cho trục C với phanh thủy lực, trục Y, trục B, trục U, tháp dao trực tiếp, tháp điện, phụ kiện phay, mâm cặp trợ lực, mâm cặp thủy lực, mâm cặp khí , mâm cặp khí nén, mỏ lết lập trình, ụ thủy lực, tiện đa năng, phay, mài, khoan, doa, v.v. Với kinh nghiệm sản xuất thực tế và tài liệu tham khảo trên khắp thế giới, Annn Yang là nhà sản xuất máy tiện CNC có năng lực nhất để cung cấp máy tiện CNC cho khách hàng tiềm năng trên toàn thế giới.
  • Máy tiện CNC Annn Yang sử dụng linh hoạt các hệ điều khiển CNC khác nhau như FANUC, SIEMENS, FAGOR, MITSUBISHI, v.v. Điều khiển dựa trên PC như CENTROID, DYNAPATH, SYNTEC, EZITURN cũng có sẵn.

Thông số kỹ thuật



Kiểu máy

DY-1600C

DY-1700C

DY-1800C

DY-1900C

Khả năng gia công

Khoảng cách chống tâm

1500/2000/3000/4000/5000/7000/7000/9000/9000/10000/1000/1000

/1000/17000/118000/1000/10000/2000/2000/223000/2000/2000/126000

/27000/28000/29000/30000

Đường kính tiện qua băng máy

1600 mm

1700 mm

1800 mm

1900 mm

Đường kính tiện qua bàn xe dao

1120 mm

1220 mm

1320 mm

1420 mm

Băng máy

Chiều rộng

888 mm

Trục chính

Kiểu trục chính

A2-15, 230 mm, L: 20-100, M: 100-200, H: 200-400
A2-20, 310 mm, L: 5- 20, M: 20- 70, H: 70- 300
A2- 20, 360 mm, L: 5- 20, M: 20- 70, H: 70- 250
A2-28, 410 mm, L: 5- 20, M: 20- 70, H: 70- 250

Lỗ trục chính

Tốc độ trục chính (vòng / phút)

Hành trình

Hành trình chéo (Trục X)

800 mm

850 mm

900 mm

950 mm

Giá kẹp dao tiêu chuẩn 300 x 300mm, giá kẹp dao lớn hơn có thể làm giảm hành trình.

Hành trình dọc (Trục Z)

DBC-650

Bước tiến

Di chuyển nhanh trục X

5 M / phút

Di chuyển nhanh trục Z

5 M / phút

Bước tiến cắt F

0,001 - 500 mm / vòng quay (0,0004 "- 20" / vòng quay)

Động cơ

Động cơ chính

Siemens 1FK7167-ND4, 267 Nm, 28 kw

Biến tần

--------

Động cơ Servo trục X

Động cơ
servo Siemens hoặc Fanuc hoặc Siemens 1FK7100-5AF71, 18 Nm, 3,77 kw, 3000 vòng / phút

Động cơ Servo trục Z

Động cơ
servo Siemens hoặc Fanuc hoặc Siemens 1FK7100-5AF71, 48 Nm, 8.17 kw, 3000 vòng / phút

Bơm dầu

100 W

Bơm nước làm mát

450 W, 6 ~ 10 bar

Bơm bể thủy lực (Tùy chọn)

3 mã lực (2,2 kw)

Dung tích bể

Bể thủy lực (Tùy chọn)

20 L

Bơm bôi trơn

8 L

Vít me

Đường kính trục X

40 mm

Đường kính trục Z

80 mm

Ụ động

Đường kính nòng ụ động

200 mm

Hành trình nòng ụ động

450 mm

Độ côn nòng ụ động

MT6

Chiều dài (mm)

4930/5430/5430/7430/8430/9430/4430/14430/14430/16430/17430/17430

/18430/4430/24430/22430/23430/24430/125430/26430/27430/28430/29430

/30430/34430/3443033430

Chiều rộng (mm)

2830

Chiều cao (mm)

2700

Khối lượng tĩnh (kg)

19500/13000/15100/17200/19300/221400/2500/25600/27700/29800/31900

/334000/36100/38200/440300/4400/44500/46600/4800/550800/55600/55000

/57100/59200/61300/63400/65500/67600/67700/71800

Các cam kết và thông tin liên hệ

Với các nhu cầu về các chủng loại máy khác, vui lòng liên hệ với chúng tôi qua số điện thoại: 0912.002.160 hoặc email: attjsc@machinetools.com.vn để nhận được tư vấn về các giải pháp kỹ thuậtcác tính năng máy và các thiết bị khác cũng như nhận được giá tốt nhất.

Chúng tôi cam kết cung cấp giải pháp hàng đầu, hỗ trợ nhiệt tình, chất lượng máy đảm bảo và giá cả cạnh tranh cùng với đội ngũ kỹ thuật chuyên nghiệp, bảo dưỡng bảo trì sẵn sàng 24/24 và 7/7. Giảm thiểu thời gian dừng máy vì bất kỳ lý do gì.

Công ty Cổ phần Thương mại và Công nghệ Á Châu cam kết cung cấp cho khách hàng giải pháp đầu tư hiệu quả, cạnh tranh và uy tín nhất.
