MÁY TIỆN CNC 3 TRỤC NAKAMURA TOME AS-200L

Liên hệ

Dòng máy tiện CNC kết hợp trục C, động cơ phay trục Y

Hành trình trục Y là 82mm, di chuyển ±41 mm hai đầu

Động cơ phay: 5.5 / 3.7kW, tốc độ trục chính: 6000 vòng/ph

Đường kính vật tiện tối đa: 290mm(12st), 280mm(15.st)

Đường kính mâm cặp trái: 65/71mm, phải: 42mm

Trang chủ/Máy tiện CNC/Máy tiện CNC Nakamura Tome

Cập nhật 23/07/2021



“Là dòng máy tiện CNC băng nghiêng kết hợp giữa các trục tịnh tiến X và Z thì có bổ sung thêm trục quay C, trục Y và động cơ phay tiêu chuẩn. Kết hợp giữa trục quay C và trục phay Y tiêu chuẩn của máy, máy tiện CNC 3 trục AS-200L cho phép người dùng gia công các chi tiết tiện có biên dạng phức tạp, các chi tiết có góc cạnh đặc biệt.”

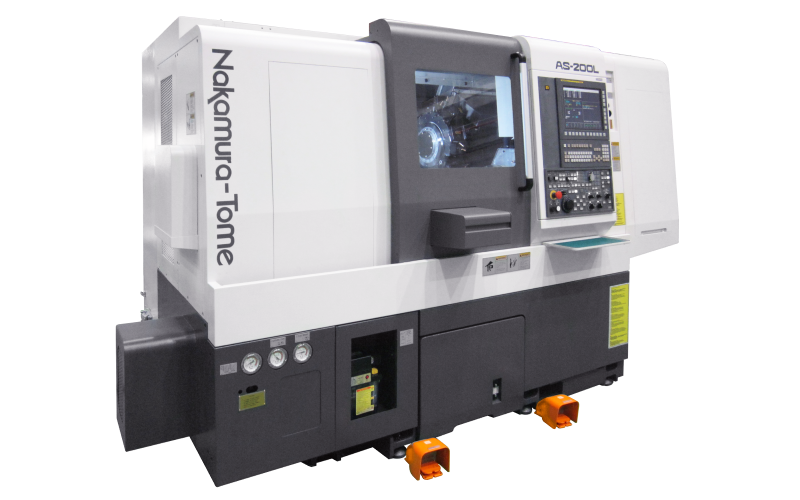

May-tien-Nakamura-Tome-AS-200L

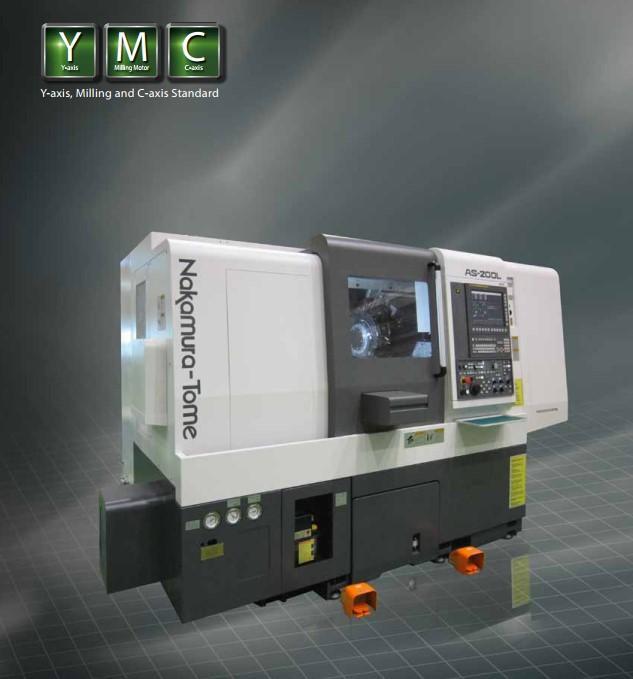

Hình ảnh máy tiện Nakamura Tome AS-200L



Video chi tiết được gia công trên máy tiện CNC Nakamura-Tome AS-200L



Cấu tạo tháp pháo chứa dao

Hành trình trục Y và số lượng bầu chứa dao trên tháp pháo

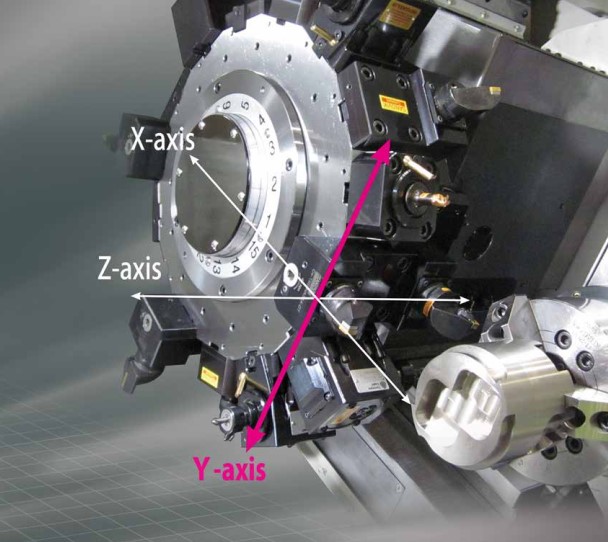

Thap-phao-may-tien-CNC-Nakamura-Tome-AS-200L

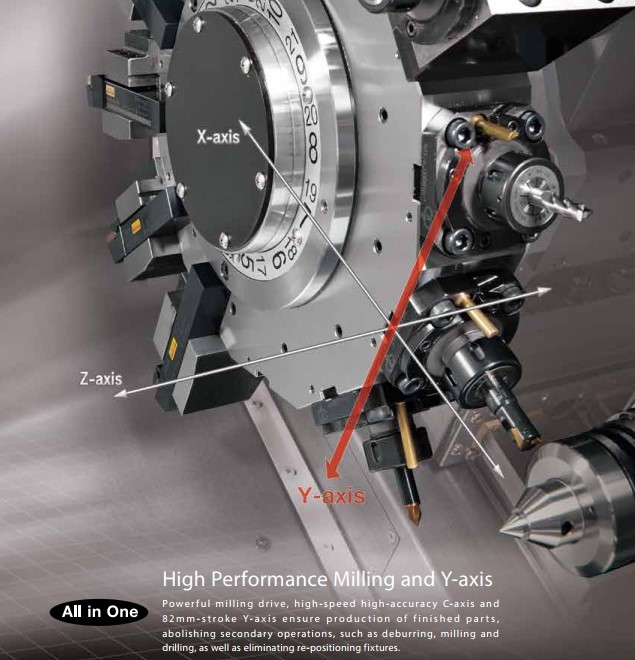

 Hình ảnh tháp pháo chứa dao và các trục X,Y,Z di chuyển

  • Số lượng tháp pháo của máy : 1 (tháp pháo)
  • Kiểu đầu tháp pháo/ Số lượng vị trí lắp dao trên tháp pháo:     12St / 12           ;            15St / 15

Trên tháp pháo máy tiện CNC Nakamura Tome AS-200L, có 2 kiểu vị trí lắp dao: Lắp cán dao tiện, Lắp đầu dao phay. Đối với kiểu tháp pháo có 12 vị trí lắp dao sẽ có 3 vị trí cho người dùng lắp đầu dao phay, còn đối với kiểu tháp pháo có 15 vị trí lắp dao thì số lượng vị trí lắp dao phay là 4.

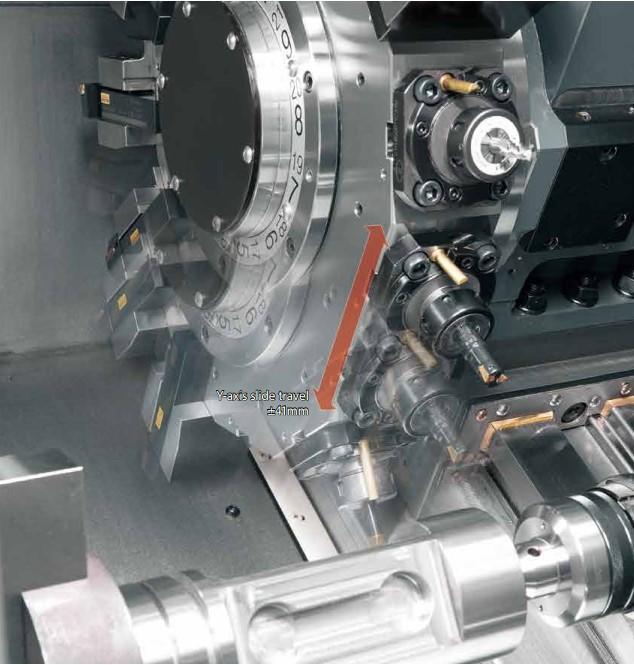

Hanh-trinh-XYZ Hanh-trinh-Y-2

Hành trình trục Y và số lượng bầu dao trên tháp pháo

Trục Y, trục phay tiêu chuẩn

Là dòng tiện phay kết hợp với công suất cao:

  • Máy kết hợp giữa việc tiết kiệm không gian kết hợp với chức năng dao phay & trục Y. (tiêu chuẩn)
  • Với trục Y, hành trình di chuyển: 82mm
  • Với chức năng phay, công suất động cơ: 5.5 / 3.7kw, tốc độ trục chính: 6000 phút -1

Bước tiến tốc độ cao tối đa, Feedrate maximum

  • Bước tiến tối đa cho phép giữa các trục: Trục X: 24 m/phút, Trục Z: 36 m/phút, Trục C: 600 phút -1
  • Tháp pháo: Tháp pháo trống hình lục giác có thể chứa tối đa (tối đa 24 bầu kẹp) hoặc 15 bầu kẹp.
  • Số lượng dao phay (tháp pháo trống hình lục giác): 12
  • Số lượng dao phay (tháp pháo hình trống ngũ giác): 15

Thông số kỹ thuật của máy

Các kích thước tiêu chuẩn của dòng máy

φ65mmφ71mmφ42mm(op.)
Đường kính vật tiện tối đa(12st)290mm
Đường kính vật tiện tối đa(op.15st)280mm
Chiều dài vật tiện tối đa570mm
Khoảng cách giữa 2 trục chính(op.)800mm
Đường kính ụ trong trái65mm71mm-
Đường kính ụ trong phải--42mm(op.)
Khoảng kẹp phôi trái8″-
Khoảng kẹp phôi phải-6″(op.)
Tốc độ trục chính trái4,500mm-1 / 3,000mm-1(op.)-
Tốc độ trục chính phải-6,000mm-1(op.)
Tốc độ động cơ motor trái15/11kW-
Tốc độ động cơ motor phải-7.5/5.5kW(op.)







Dong-co-truc-chinh-va-dong-co-truc-Y

Quá trình gia công chi tiết trên máy tiện CNC AS-200L

"Để hiểu hơn về quá trình gia công chi tiết, các bạn có thể tham khảo video trên của khách hàng đã gia công chi tiết trên máy tiện CNC Nakamura-Tome AS-200L để có thể nhận xét khách quan về tính năng cũng như hiệu quả làm việc của máy."

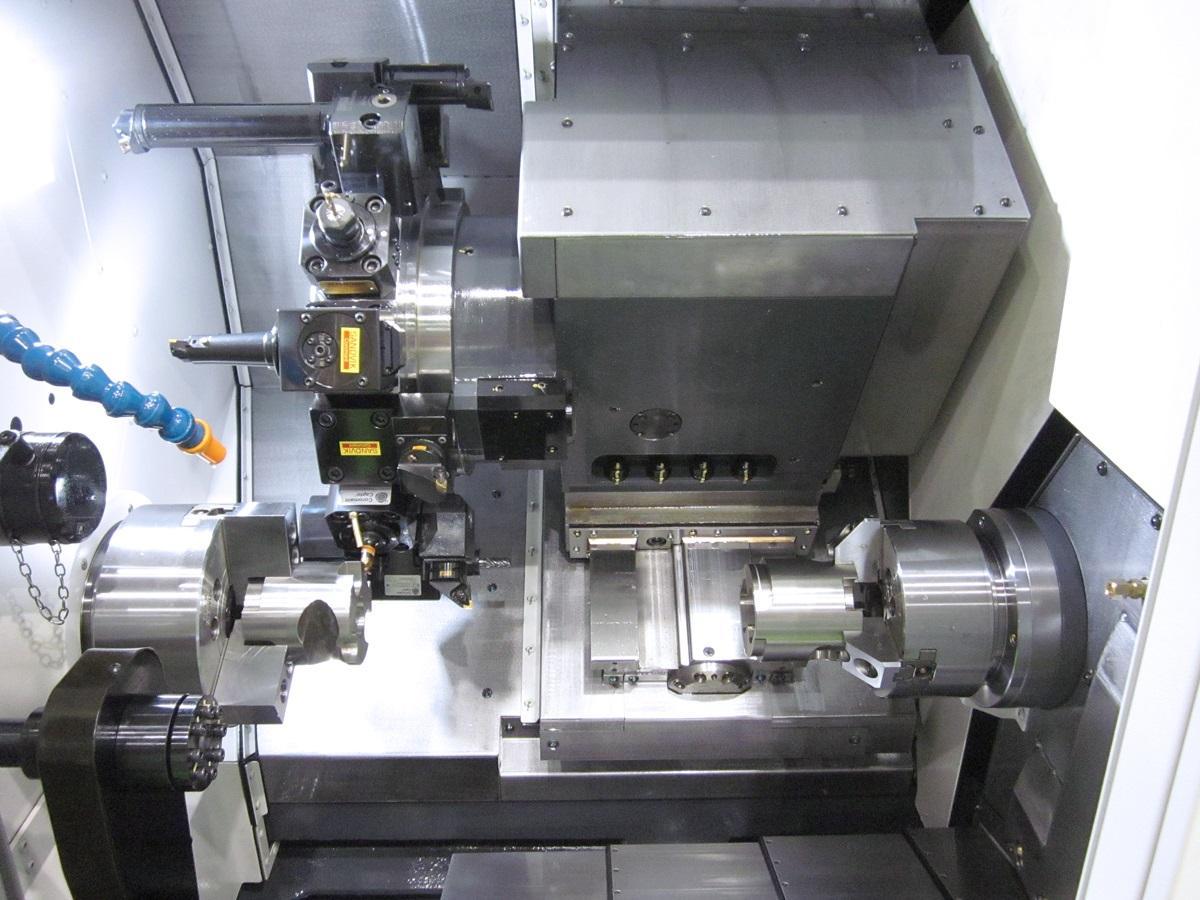

Cấu trúc tiêu chuẩn của máy tiện CNC Nakamura-Tome AS-200L

  Cau-truc-may-tieu-chuan-AS-200L

Hình ảnh cấu trúc tiêu chuẩn của dòng máy tiện CNC Nakamura-Tome AS-200L

Với 2 dòng tháp pháo khác nhau

12/24 - Vị trí lắp bầu dao15 vị trí lắp bầu dao
  • Kiểu tháp pháo: Lục giác
  • Số lượng dao chứa: 24
  • Số lượng vị trí lắp đặt: 24
  • Số lượng dẫn hướng dao: 12
  • Tốc độ quay tối đa:  6000 rpm
  • Đường kính dao tiện ngoài: 20/25mm,
  • Đường kính dao doa trong: 32 mm
  • Đường kính collet cho dao dẫn hướng: 1 đến 16mm
  • Đường kính bàn dao xoay: 570mm
  • Đường kính tiện tối đa: 340 mm
  • Kiểu tháp pháo: 15 vị trí lắp
  • Số lượng dao chứa: 15
  • Số lượng vị trí lắp đặt: 15
  • Số lượng dẫn hướng dao: 15
  • Tốc độ quay tối đa:  6000 rpm
  • Đường kính dao tiện ngoài: 20/25mm,
  • Đường kính dao doa trong: 32 mm
  • Đường kính collet cho dao dẫn hướng: 1 đến 16mm
  • Đường kính bàn dao xoay: 620mm
  • Đường kính tiện tối đa: 280 mm



Đan xen giữa các phụ kiện tiêu chuẩn sẽ có các phụ tiện Option tùy chọn thêm:

  • Động cơ trục chính:  15/11 kW, 143/79 N.m, 3000 rpm
  • Đường kính ụ trong:  71 mm
  • Ụ động: MT-4 , đường kính nòng ụ động Ø80mm, chiều dài nòng ụ động 80 mm
  • Động cơ trục chính phụ: 7.5/ 5.5 kW,  61/34 N.m , 6000 rpm

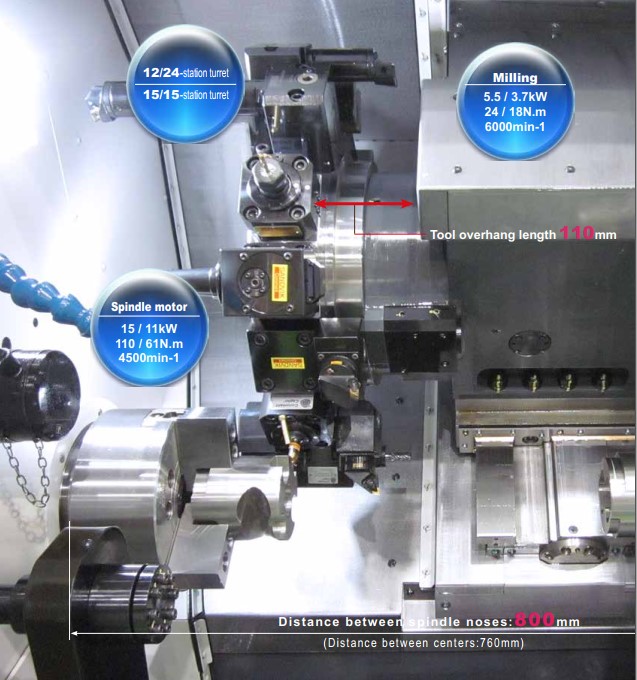

  • Trục chính động cơ, đầu set dao và bắt chi tiết gia công

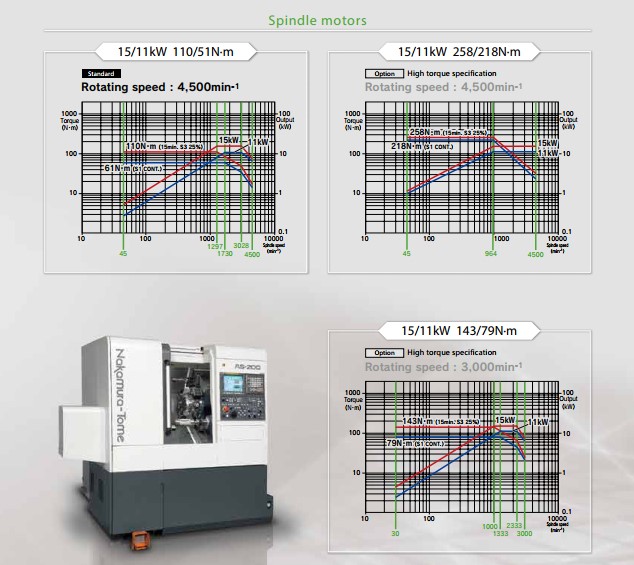

Test-dong-co-truc-chinh

  • Động cơ trục chính tiêu chuẩn được kiểm tra và lựa chọn phù hợp với cấu trúc máy và khoảng làm việc của máy: 15/11 kW, 110/51 N.m.
  • Có 2 dòng tùy chọn Options có thể lựa chọn thêm cho người dùng: 15/11 kW 258/218 N.m và 15/11 kW 143/79 N.m

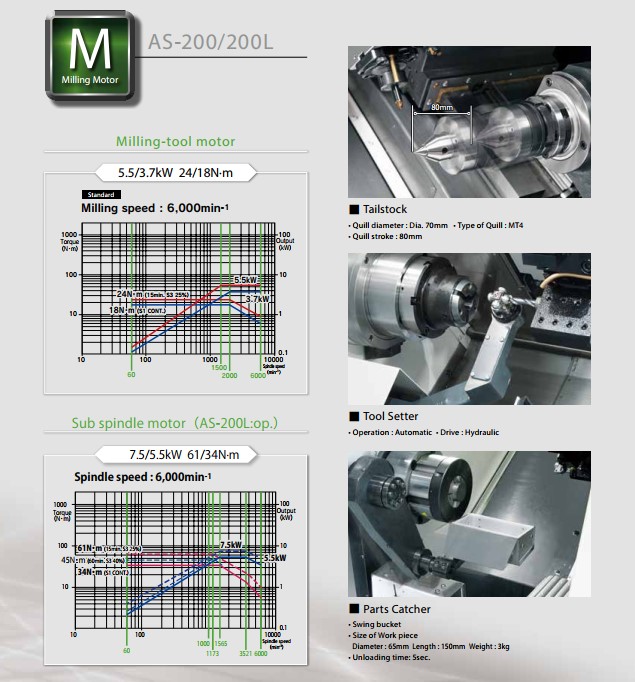

Test-dong-co-truc-Y

  • Động cơ trục Y chứa dao phay được tính chọn: 5.5/3.7 kW 24/18 N.m với dải tốc độ tối đa 6000 rpm, trục chính phụ (AS-200L:op) được tính chọn: 7.5/5.5 kW 61/34 N.m với dải tốc độ tối đa là 6000 rpm.
  • Ụ động được tính chọn kiểu chống tâm: MT4 có đường kính trục ụ động là 70 mm và chiều dài trục ụ động là 80 mm.
  • Đầu set dao tự động, hoạt động bằng cơ cấu thủy lực
  • Bộ phận bắt chi tiết sau khi gia công cắt đứt: Đường kính 65mm, Chiều dài 150mm, khối lượng: 3kg, Thời gian tải: 5 giây

Gia công trên máy tiện CNC Nakamura-Tome AS-200L

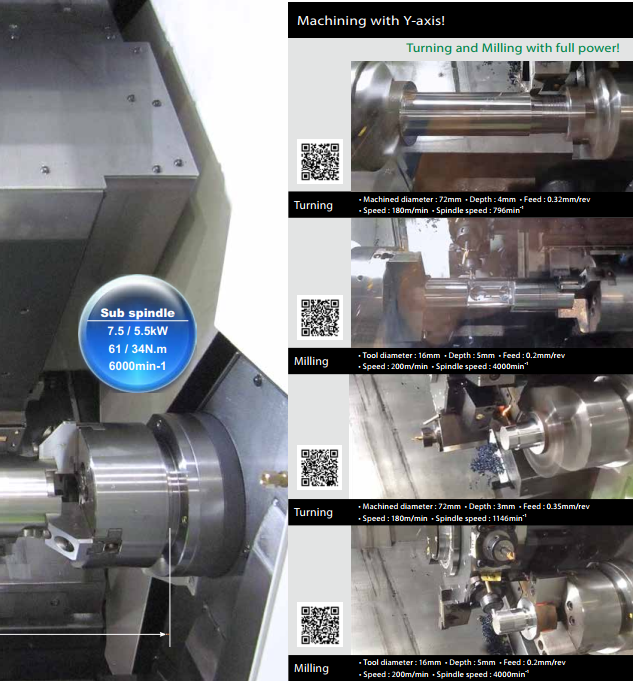

1. Gia công kết hợp với trục Y

Gia-cong-tren-truc-Y-Nakamura-Tome

Gia công tiện phay với công suất cao, gia công trên trục Y, vật liệu C45

  • Tiện ngoài: Đường kính tiện: 72 mm - chiều sâu cắt: 4 mm - bước tiến: 0.32 mm/vòng

                           Tốc độ 180m/phút, tốc độ trục chính: 796 rpm

  • Phay: Đường kính dao: 16 mm - chiều sâu cắt : 5 mm, bước tiến: 0.2mm/vòng

                  Bước tiến: 200m/phút , Tốc độ quay trục chính: 4000 rpm

  • Tiện ngoài: Đường kính tiện: 72mm - chiều sâu cắt: 3 mm - bước tiến: 0.35 mm/vòng

                           Tốc độ: 180m/vòng, Tốc độ quay trục chính: 1146 rpm

  • Phay: Đường kính dao: 16 mm - chiều sâu cắt: 5 mm - bước tiến: 0.2mm/vòng

                  Tốc độ: 200m/phút , Tốc độ quay trục chính: 4000 rpm

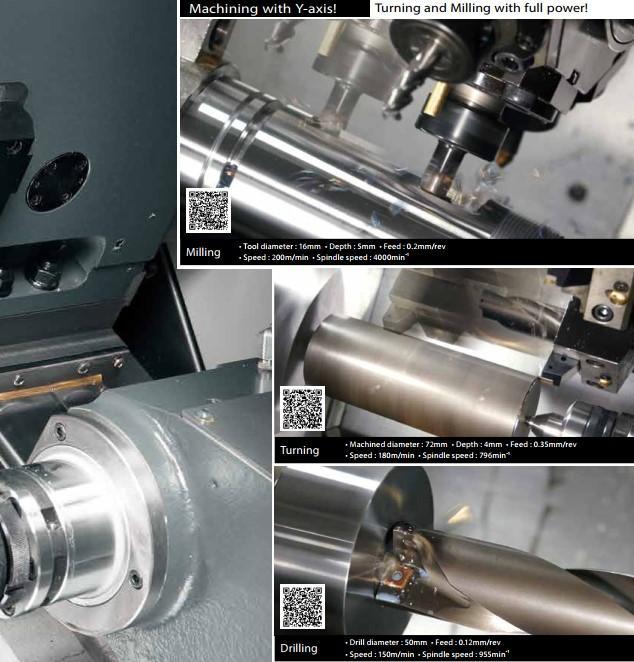

Gia công tiện phay với công suất cao, gia công trên trục Y, vật liệu C20



Kha-nang-gia-cong-truc-Y

  • Phay: Đường kính dao: 16 mm - chiều sâu cắt : 5 mm, bước tiến: 0.2mm/vòng

                  Bước tiến: 200m/phút , Tốc độ quay trục chính: 4000 rpm

  • Tiện ngoài: Đường kính tiện: 72mm - chiều sâu cắt: 3 mm - bước tiến: 0.35 mm/vòng

                           Tốc độ: 180m/vòng, Tốc độ quay trục chính: 796 rpm

  • Khoan: Đường kính khoan: 50 mm - bước tiến: 0.12mm/vòng

                  Tốc độ: 150m/phút , Tốc độ quay trục chính: 955 rpm

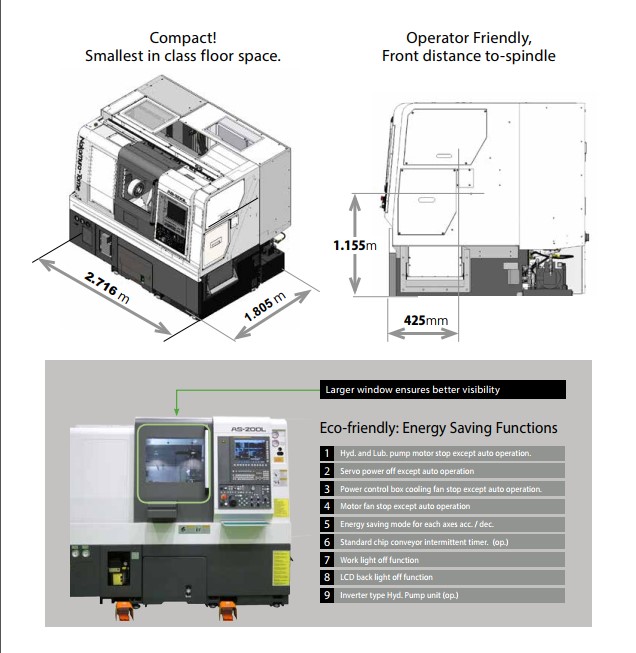

Cấu trúc không gian máy



Cau-truc-khong-gian-may

Cấu trúc không gian máy Nakamura Tome AS-200L

- Chiều dài x chiều rộng máy: 2.716 m x 1.805 m

Khoảng cách đầu trục chính đến sàn: 1155 mm x 425 mm

- Các tính năng tiết kiệm năng lượng, thân thiện với môi trường

  •  Động cơ bơm dầu thủy lực và bôi trơn chỉ khi hoạt động chạy tự động
  •  Tắt nguồn servo trừ khi hoạt động tự động
  •  Quạt làm mát hộp điều khiển nguồn sẽ dừng trừ khi vận hành tự động
  •  Chức năng tắt đèn làm việc khi không hoạt động máy
  •  Quạt động cơ dừng trừ khi chạy tự động
  •  Chế độ tiết kiệm năng lượng cho từng trục khi chạy tự động
  •  Bộ hẹn giờ ngắt quãng của băng tải phoi tự động
  •  Biến tần cho loại bơm bôi trơn thủy lực
