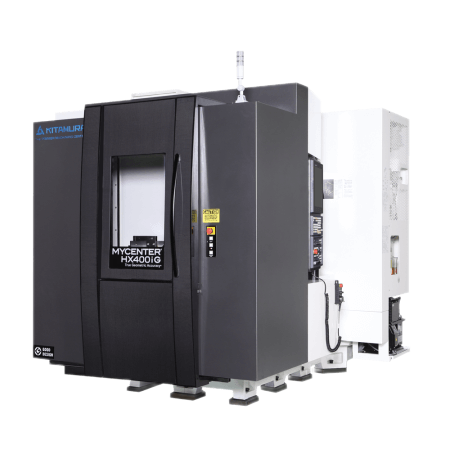

Máy phay 4 trục Kitamura Mycenter-HX400iG

Trục chính đầu tiếp xúc kép, tốc độ 15,000 v/p, công suất 15Kw giúp giảm thời gian của một chu trình gia công (cycle time). Có thể chọn tốc độ trục chính đến 20.000 v/p (lựa chọn)

Sử dụng công nghệ vít me bi đơn trên các trục X, Y và Z với bộ mã hóa 67 triệu xung, khả năng hoàn thiện bề mặt mượt mà. Hầu hết các đối thủ chỉ sử dụng công nghệ mã hóa 1 triệu hoặc 16 triệu xung.

Cho phép máy di chuyển mượt mà hơn. Nhiều xung hơn = Bước nhỏ hơn= Hoàn thiện bề mặt mượt mà hơn. Di chuyển bàn với khối lượng lớn và tốc độ cao được ổn định

BBT-40 tiếp xúc kép trên cả mặt côn và mặt bích, làm tăng momen cắt, giúp máy có thể vừa cắt nặng vừa cắt chính xác.

Chỉ có 67 nhà sản xuất của Nhật và 96 hãng sản xuất trên thế giới sử dụng công nghệ này

Thân máy đúc bằng gang Meehanite chất lượng cao: giúp giảm sự biến dạng qua nhiều năm, duy trì được độ chính xác lâu dài.

Trọng lượng máy lên đến 16,100kg bằng gang Meehanite chất lượng cao – nặng hơn 50% so với các đối thủ cạnh tranh. Hấp thụ rung động tốt và cải thiện chất lượng bề mặt gia công.

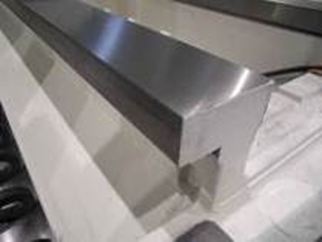

Máy sử dụng kết cấu băng dẫn hướng dạng hộp, công nghệ cạo rà bề mặt: đảm bảo độ chính xác hình học và giúp cho việc lắp ráp đạt độ chính xác cao, cho phép dịch chuyển trên các trục X/Y/Z mượt mà và đạt độ chính xác rất cao (Độ chính xác vị trí ± 0,002 mm trên toàn hành trình và độ chính xác lặp lại ± 0,001 mm). Các hãng khác chỉ xét trên hành trình 300mm.

Đảm bảo điều kiện cắt nặng và duy trì chính xác cao dài hạn. Tăng tuổi thọ của dao.

Đạt tốc độ chạy dao nhanh cao nhất thế giới: đến 60m/p nhờ kết cấu băng dẫn hướng dạng hộp – nhanh hơn cả các máy dùng băng dẫn hướng tuyến tính. Làm giảm thời gian chu kỳ gia công

Quản lý loại bỏ phoi: trang bị băng tải phoi kiểu Decker kép với bộ lọc 100Micron cùng vít tải phoi bên trong

Trục B sử dụng động cơ truyền động trực tiếp nguyên gốc Kitamura – 45.000 độ/ phút.

Đảm bảo độ chính xác: +/- 2arc/ sec

Độ phân giải cao nhờ sử dụng thiết bị mã hóa quay (encoder) của Heidenhain

Khe hở được triệt tiêu

Thời gian phân độ nhanh hơn đồng nghĩa giảm thời gian không cắt tăng lượng gia công và có thể thực hiện tiện trên máy.

Ổ dao 50 vị trí dao tiêu chuẩn hiệu suất cao:

• Có thể dùng ổ dao chứa tới 314 dao với không gian nhỏ gọn
• Khu vực gia công tách biệt hoàn toàn so với khu vực hệ thống thay dao tự động giúp cho việc kiểm tra dao dễ dàng
• Không cần lo tới vấn đề dầu làm mát và phoi bị văng ra tại khu vực thay dao tự động
• Ngăn các phoi dính trên côn trục chính, đảm bảo độ lặp lại ổn định của trục Z sau khi thay dao
• Với hệ thống thay dao tự động nhiều vị trí đa dạng, bạn sẽ không bao giờ bỏ lỡ bất kỳ cơ hội nào trong tương lai!

Khả năng khai thác trục chính đáng kể, hệ thống thay đổi pallet tự động 2 trạm, Các công đoạn tiếp theo được xử lý nhanh trên máy, tối thiểu hóa thời gian nhàn rỗi của trục chính. Trục thứ 4 tiêu chuẩn theo máy, có thể gia công các chi tiết phức tạp, nhiều mặt mà không cần thao tác riêng biệt hoặc phụ kiện đặt biệt. Có thể gia công đa chi tiết trên tất cả các mặt của đồ gá kiểu bệ (đồ gá tombstone)

Có thể tăng số lượng bàn gá phôi (Pallet) lên 8, 14 & 21 bàn hoặc tổ hợp thành hệ thống sản xuất linh hoạt (Multi Pallet FMS systems)

Bộ điều khiển Arumatik-Mi: được hãng phát triển trên nền Mitsubishi M850, đã cải tiến và tối ưu hóa tiện ích cho người sử dụng, giao diện thân thiện với khách hàng đã và đang sử dụng bộ điều khiển Fanuc

Chức năng quản lý dao cụ: giảm thời gian chu kỳ và tăng tuổi thọ của dao

Chức năng hỗ trợ bảo trì: hỗ trợ việc sửa chữa và chỉ dẫn trên màn NC. Có cảnh báo và chỉ dẫn khắc phục loại bỏ cảnh báo

Bộ điều khiển Arumatik-Mi có khả năng đọc trước 8192 câu lệnh, tốc độ xử lý đạt 2800 Block/sec giúp cho quá trình nội suy được chính xác và mượt mà hơn, tránh bị giật. Đây là tiêu chuẩn.

Bộ điều khiển được tích hợp sẵn chức năng SHG Control (Smooth Higher-Gain) đảm bảo kết quả gia công chất lượng và ổn định cao, đạt độ chính xác tối ưu với tốc độ cắt cao hơn, rút ngắn thời gian gia công đến 30%, rất phù hợp với gia công khuôn mẫu, định dạng 3D hay các chi tiết có yêu cầu chất lượng bề mặt cao và có độ chính xác cao.

Sử dụng màn cảm ứng 19”: rất thuận tiện cho người sử dụng, có thể hiển thị trực quan chức năng hỗ trợ bảo trì, các video chỉ dẫn,…

Mycenter-HX400iG (Phay cnc 4 trục) - THÔNG SỐ KỸ THUẬT

Bàn máy

Kích thước bàn

400 x 400mm

Dữ liệu index

0,001 Độ ( Trục thứ 4 )

Kích thước lỗ ren gá kẹp

M16 x 2.0 x 25 (lỗ)

Khả năng tải tối đa của bàn

350kg

Đường kính gia công tối đa

Ø630mm

Tối đa Chiều cao làm việc

745mm

Hành trình

Hành trình trục X

610mm

Hành trình trục Y

610mm

Hành trình trục Z

610mm

Hành trình B-Trục

0 đến 360 độ

Khoảng cách từ mặt bàn đến trung tâm trục chính

40 đến 650mm

Khoảng cách từ Trung tâm bàn đến Mũi trục chính

100 đến 710mm

Mô-men xoắn trục xoay B Trục chính

Trục chính côn

# 40 NST

Tốc độ trục chính

20 đến 15.000 vòng / phút

Phương pháp ổ đĩa

Khớp nối trực tiếp

Động cơ trục chính

15.0kw (20 HP) AC / 10 phút.

11.0kw (15 HP) AC / 30 phút.

7.5kw (10 HP) tiếp theo liên tục.

Tốc độ

Tốc độ chạy nhanh X, Y, Z

60m / phút

Tốc độ cắt X, Y, Z

60m / phút

Tốc độ quay nhanh (Trục B)

45.000 độ / phút (125 vòng / phút)

Hệ thống Pallet / APC

Số lượng pallet

2

Thời gian thay đổi của APC

8,5 giây

Hệ thống chứa dao ATC

Dung lượng lưu trữ công cụ (ổ dao)

50 công cụ

Phương pháp lựa chọn công cụ

Hai chiều ngẫu nhiên

Loại chuôi côn sử dụng

BT 40

Tối đa Đường kính dụng cụ (Tools)

Ø95mm / Ø150mm (khi ổ kế bên trống)

Tối đa Chiều dài dụng cụ (Tools)

370mm

Tối đa Trọng lượng dụng cụ (Tools)

10kg (22,0 Lbs.)

Thời gian để thay đổi công cụ (Tools)

1,3 giây

Điều khiển hệ thống ổ dao

Động cơ servo

Nguồn cấp

Yêu cầu năng lượng

45 KVA, 200v AC, 3 pha

50 KVA, - Lựa chọn. Trục chính 20.000 vòng/phút

Yêu cầu về không khí

0,5MPa, 350L / phút (90 psi, 12 cfm)

Kích thước máy phay cnc ngang 4 trục HX400iG

Không gian cần thiết (W x D)

3.035 x 4.065mm

Chiều cao máy

2.699mm

Trọng lượng máy

11.400kg (25.080 Lbs.)

Điều khiển

Arumatik-Mi
