Cập nhật 09/01/2023
"Là dòng máy mài cam CNC do hãng PALMARY MACHINERY CO., LTD sản xuất và được dùng nhiều trong sản xuất cam"
Các tính năng nổi bật Máy mài trục Cam CNC:
Cấu trúc chính của máy mài tròn CNC, khi kết hợp với điều khiển góc của trục chính bằng trục C (động cơ trục chính tích hợp), có khả năng mài các phôi có hình dạng đặc biệt khác nhau.
Hoạt động của trục chính
Trục chính hoạt động được thực hiện với bộ giải mã góc chính xác, độ phân giải cao của bộ điều khiển góc.
Tiến trục
Trục được điều khiển bởi động cơ tuyến tính và được trang bị thang đo quang học điều khiển khép kín để đạt độ chính xác cao.
Các chức năng da dạng

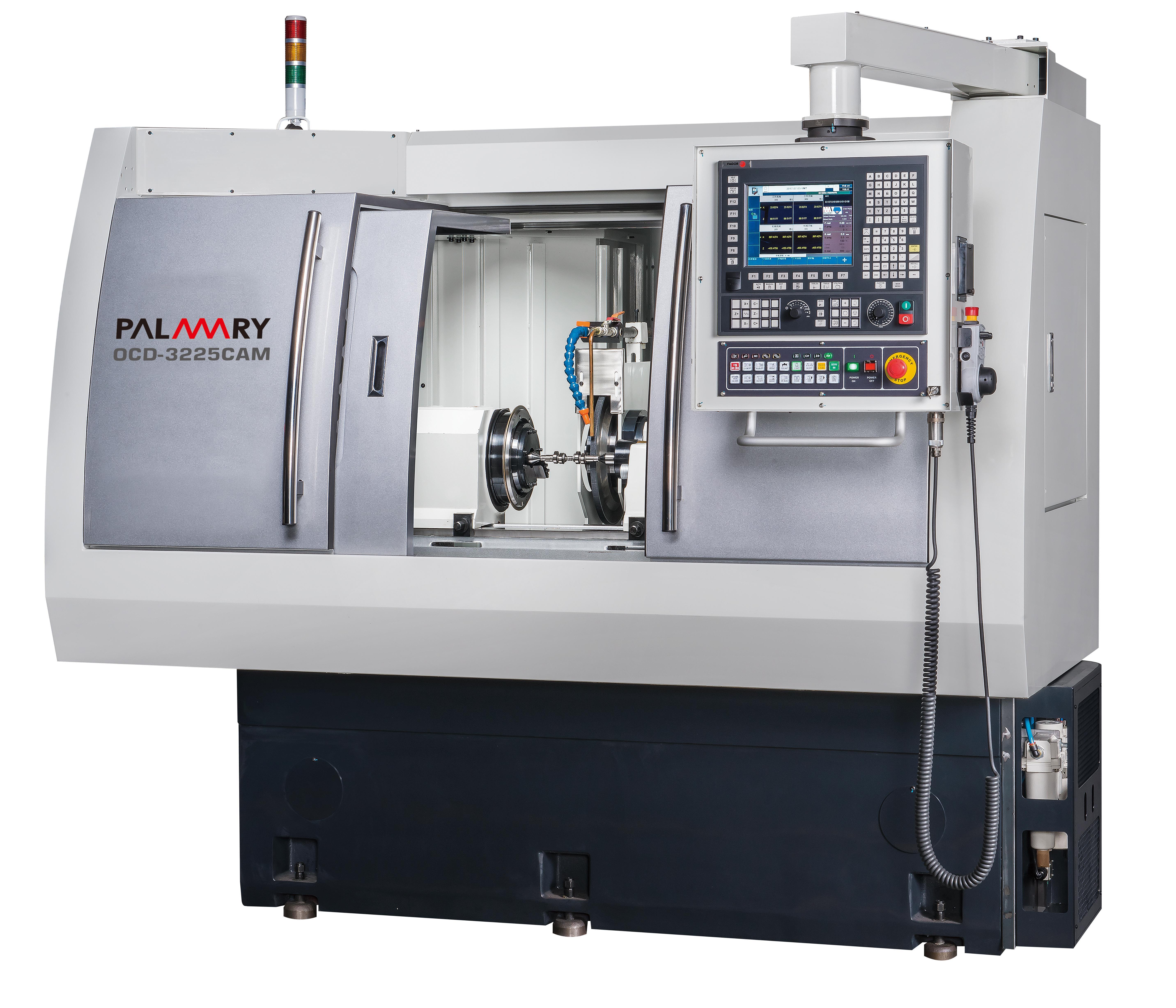

Hình ảnh máy mài trục cam CNC OCD-3225CAM
_new%20logo.jpg)
Hình ảnh máy mài trục CAM CNC OCD-3225CAM
Thông số kỹ thuật máy mài trục cam CNC OCD-3225CAM
Khả năng làm việc |
|
Đường kính qua bàn máy | Ø320 mm |
Khoảng cách giữa các tâm | 250 mm |
Đường kính mài tối đa | Ø300 mm |
Trọng lượng phôi tối đa giữa 2 tâm | 150 kg |
Đá mài |
|
ĐK ngoài x chiều rộng x ĐK trong | Ø355 x 50 x Ø127 mm |
Vận tốc tuyến tính | 45 M/s |
Tốc độ | 2245 v/p (2420 v/p) |
Trục đá mài |
|
Tốc độ tiến nhanh | 10 M/phút |
Lượng tăng đầu vào nhỏ nhất | 0.001 mm (0.0001 mm) |
Bàn máy |
|
Tốc độ tiến nhanh | 10 M/min |
Lượng tăng đầu vào nhỏ nhất | 0.001 mm (0.0001 mm) |
Góc xoay | 0° ~ 12° |
Đầu làm việc |
|
Tâm | MT. No.4 |
Tốc độ | 0~300 v/p |
Tốc độ mài cam | 0~30 v/p. |
Khả năng tải tối đa của trục chính (bao gồm trục gá dao) | 35 kg (max. length : 150 mm) |
Ụ động |
|
Tâm | MT. No.4 |
Hành trình ụ động | 25 mm |
Bộ điều khiển | FAGOR |
Động cơ |
|
Trục chính đá mài | 5.5 kW |
Tốc độ làm việc | 2.5 kW |
Tiến trục đá mài | 3.6 kW |
Tiến bàn máy | 3.6 kW |
Bơm thủy lực | 0.75 kW |
Bộ bôi trơn trục chính đá mài | 0.18 kW |
Bơm làm mát | 0.18 kW |
Thùng dầu |
|
Thùng dầu bôi trơn | 18 L |
Thùng dầu thủy lực (lựa chọn) | 18 L |
Trọng lượng máy |
|
Trọng lượng tịnh | 3400 kg |
DANH MỤC PHỤ KIỆN TIÊU CHUẨN:
Bộ điều khiển CNC FAGOR x 1
Thước hiển thị số (cho trục X và trục C) x 2
Tấm chắn bắn toàn bộ x 1
Đá mài và bích đá mài x 1
Đồ gá dụng cụ mài kim cương (loại lắp trên bàn máy) x 1
Dụng cụ tháo đá mài x 1
Mũi tâm carbide x 2
Hệ thống thủy lực x 1
Hệ thống làm mát x 1
Đèn làm việc x 1
Dụng cụ và hộp dụng cụ x 1
DANH MỤC PHỤ KIỆN LỰA CHỌN:
Bộ tách nước làm mát từ tính 80l/ phút và bộ lọc
Dụng cụ đo rung động để cân bằng đá mài bằng tay
Bộ điều khiển khoảng cách (khe hở)
Đầu dò
Bộ hút ẩm dầu
Bích đá mài
Ụ động thủy lực
Thiết bị mài đá mũi kim cương
Đá mài CBN 405x16x152.4mm
Phần mềm CAD/CAM
Hình ảnh cấu tạo của một số bộ phận máy:
 |  |

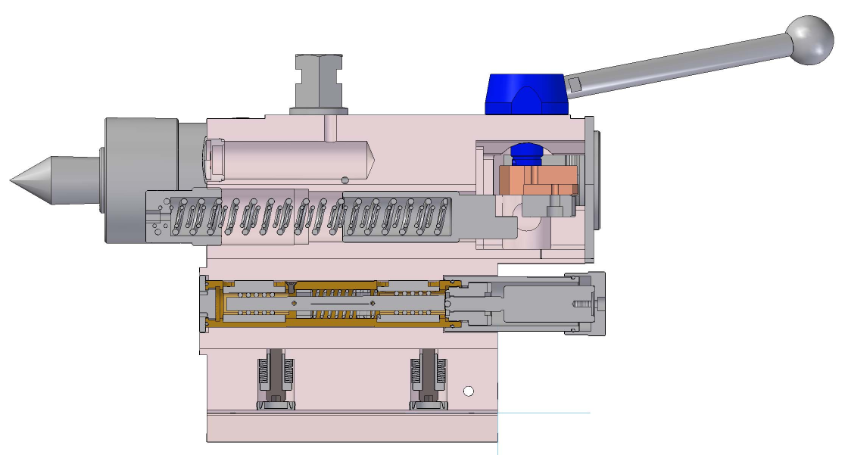

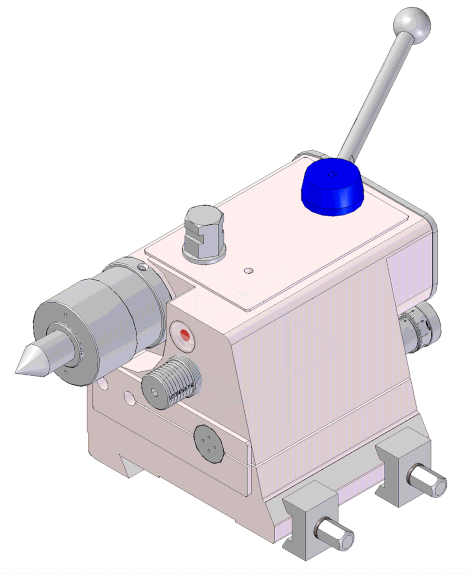

| Ụ ĐỘNG BẰNG TAY MÁY MÀI CAM ĐÀI LOAN_001 | Ụ ĐỘNG BẰNG TAY MÁY MÀI CAM ĐÀI LOAN_002 |
 |  |

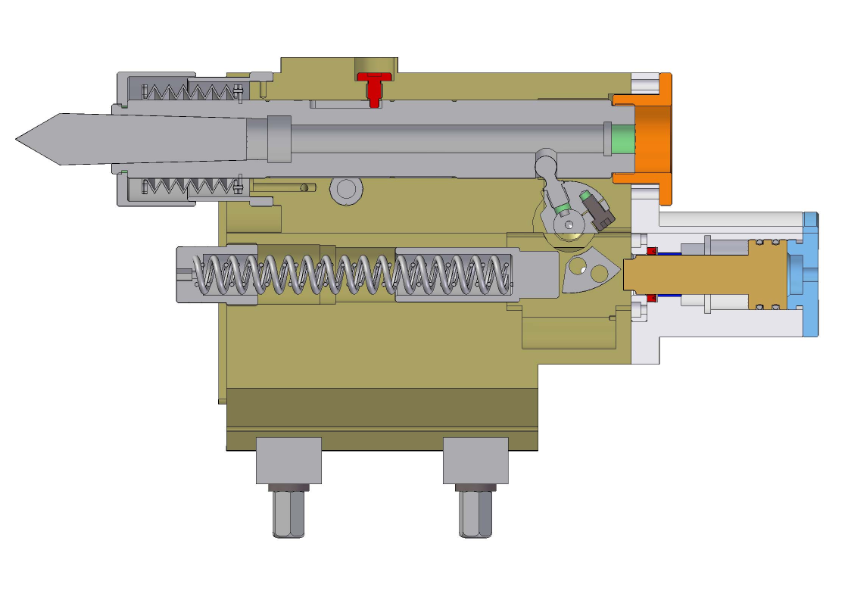

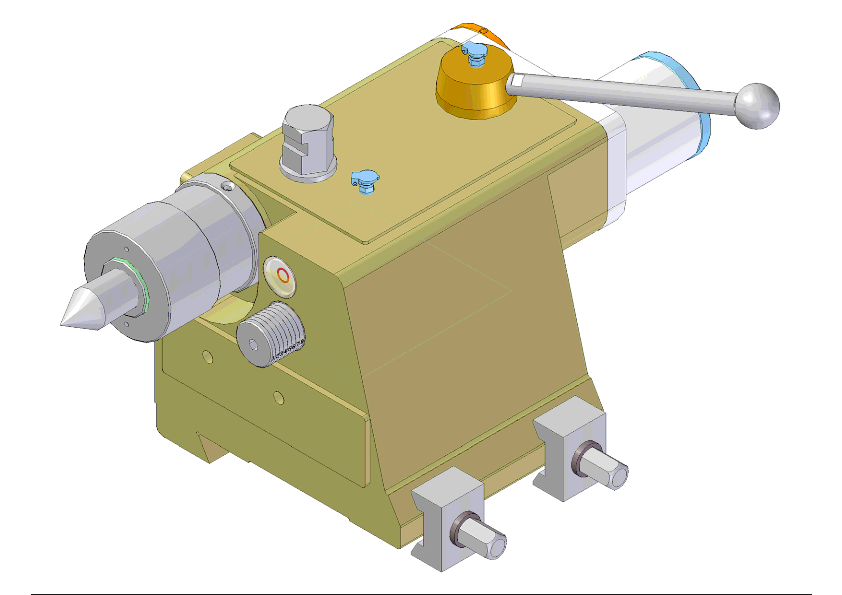

| Ụ ĐỘNG THỦY LỰC MÁY MÀI CAM ĐÀI LOAN_001 | Ụ ĐỘNG THỦY LỰC MÁY MÀI CAM ĐÀI LOAN_002 |
