Cập nhật 04/8/2021
"Là dòng máy cắt tôn thủy lực Guillotines - máy cắt tôn thủy lực có góc cắt thay đổi, Máy cắt tôn thủy lực CNC hãng Dener dòng AS series cho phép cắt các loại vật liệu kim loại tấm với các bề dày thay đổi khác nhau. Với trang bị hệ thống CNC, không gian cắt và góc cắt sẽ được người dùng tính toán phù hợp với từng vật liệu và tốc độ cắt (góc thay đổi 0.5-3 độ).
Máy cắt tôn thủy lực Thổ Nhĩ Kỳ Dener có kết cấu máy cực kỳ mạnh mẽ, bền bỉ. Lưỡi cắt cho phép cắt kim loại dải từ 6 - 20 mm với khoảng cách chiều dài cắt là 3 đến 6m."
Với dòng máy cắt tôn thủy lực, máy cắt thép tấm thủy lực sẽ được phân loại dựa vào kiểu cắt: Swing beam shears- Có góc cắt cố định, Guillotines - có góc cắt thay đổi. Để hiểu rõ hơn về 2 loại kiểu cắt này, các bạn có thể đón đọc bài viết tại đây: http://maycongcuachau.com.vn/so-sanh-may-cat-ton-thuy-luc-swing-beam-shears-va-guillotine-shears.html"

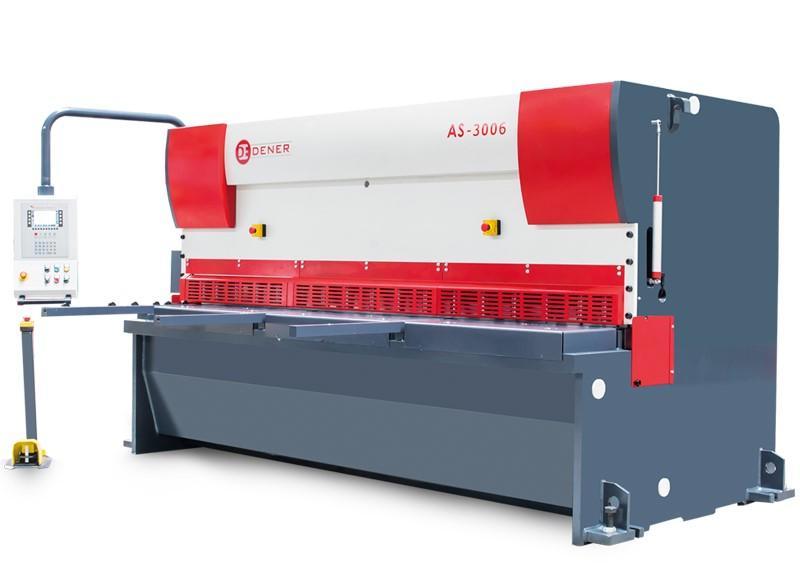

Hình ảnh máy cắt tôn thủy lực CNC hãng Dener có góc cắt thay đổi
Video mô phỏng quá trình cắt gọt trên máy Dener AS-3006
Các đặc điểm dòng máy cắt tôn thủy lực Dener dòng AS
1. Ưu điểm vượt trội so với các hãng khác
- Tốc độ cắt nhanh hơn và chất lượng cải thiện tốt hơn
- Cấu trúc máy thiết kế mạnh mẽ và bền bỉ
- Điều chỉnh không gian và góc cắt được điều khiển bởi hệ thống CNC thông minh
- Độ chính xác của chi tiết sau khi cắt cao và dễ dàng vận hành cắt gọt
- Chi phí bảo trì bảo dưỡng thấp, máy hoạt động ổn định
- Độ an toàn cao, chày cắt được thiết kế bên trong và có laser cảm biến quét an toàn
- Thương hiệu đáng tin cậy trên toàn thế giới và các trang thiết bị tiêu chuẩn
- Chi phí cắt giảm thấp nhất và tăng năng suất làm việc
2. Lưỡi cắt Dener

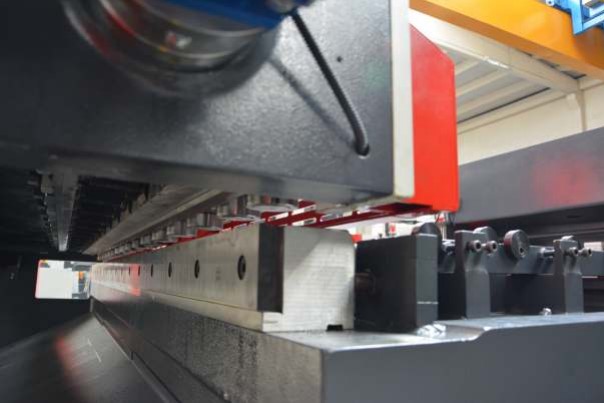

Hình ảnh lưỡi cắt và hệ thống cắt của máy cắt tôn thủy lực Dener dòng AS
- Lưỡi cắt CNC Dener có kết cấu cơ khí mạnh mẽ, thước đo trục vít me bi thủy lực chính xác và bộ điều khiển CNC dễ sử dụng trên máy cắt năng suất cao.
- Lưỡi cắt Dener có khả năng cắt kim loại dày từ 6 mm đến 20 mm, khả năng cắt chiều dài từ 3 m đến 6 m theo tiêu chuẩn và theo yêu cầu đặc biệt, có sẵn máy tùy chọn
- Lưỡi cắt Dener được làm bằng thép hàn chắc chắn, được chế tạo cho thời gian hoạt động lâu dài. Thiết kế của khung, dầm cắt và thước đo phía sau đảm bảo độ cứng và khả năng chống xoắn và biến dạng tối đa. Do thiết kế mạnh mẽ của nó, khách hàng có thể có được chất lượng cắt cao nhất
- Với bộ điều khiển CNC dễ sử dụng, người vận hành nhập độ dày và loại vật liệu và bộ điều khiển tự động điều chỉnh góc cắt và độ hở của lưỡi cắt
Các thiết bị tiêu chuẩn
"Máy cắt tôn thủy lực Dener dòng AS series được trang bị hệ thống tiêu chuẩn và được kiểm nghiệm gắt gao, các trang thiết bị lựa chọn là các thiết bị của các hãng hàng đầu mang đến sự tin tưởng cao. Máy làm việc mạnh mẽ, độ chính xác cao và đảm bảo độ bền vững sau thời gian gia công"
1. Các trang thiết bị ngoài
"Các thiết bị điều khiển, hệ thống ngoại vi được trang bị đầy đủ, bố trí một cách thuận tiện rất dễ dàng cho người vận hành máy thao tác thực hiện"
Màn hình LCD TFT 7 " Bộ điều khiển cữ chặn phía sau Bộ điều khiển khoảng cách lưỡi cắt Bộ điều khiển góc cắt Bộ điều chỉnh độ dài cắt Có thể lập trình lên đến 100 bước Điều chỉnh vị trí chính xác Các bước có thể lặp lại Lựa chọn hệ tọa độ inch / mm 2 cổng nối tiếp RS232. 2 cổng USB (2.0). 1 cổng VGA để kết nối màn hình ngoài 1 cổng Ethernet 10/100 Mbit (kết nối mạng Lan) Đĩa silicon 128 MB. Nguồn điện 24Vdc. |
|
Bàn đạp Pedal: Bàn đạp điều khiển bằng chân từ xa có nút dừng khẩn cấp | |

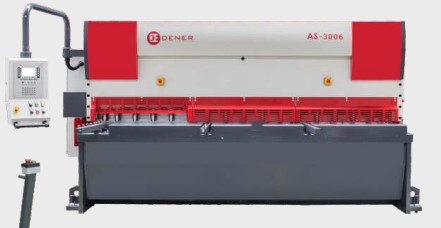

Cánh tay đỡ trước: Hệ thống bàn đỡ được trang bị các bi cầu xoay điều dẫn cánh tay vuông với hệ thống cố định phía sau được đặt trên rãnh chữ T với cánh tay hỗ trợ phía trước |
2. Các hệ thống chính
"Các hệ thống cơ khí làm việc chính của máy cắt tôn thủy lực dòng AS là các hệ thống làm việc tiêu chuẩn, đã qua các khâu kiểm nghiệm kiểm định chặt chẽ"

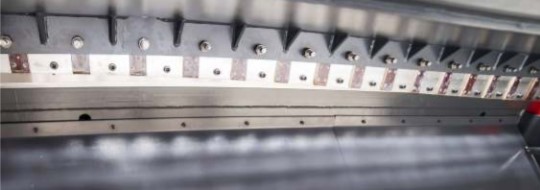

Hệ thống dẫn động thanh trượt tấm |

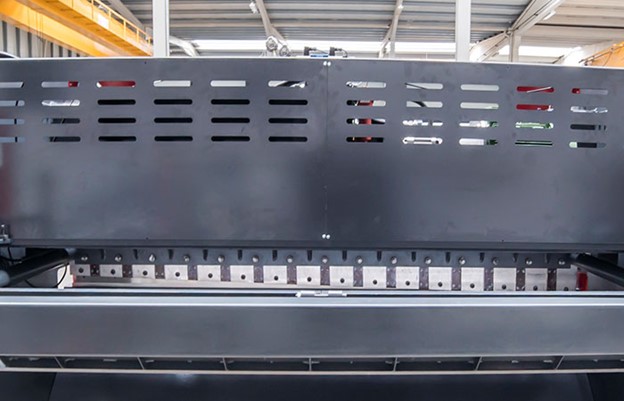

Cữ chặn phía sau gắn động cợ có độ chính xác ± 0,1mm |

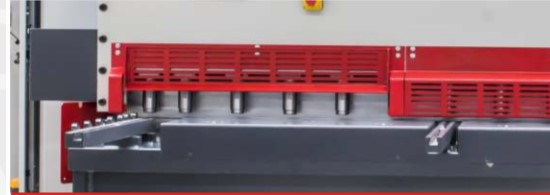

Hệ thống tấm chắn bảo vệ phía trước |

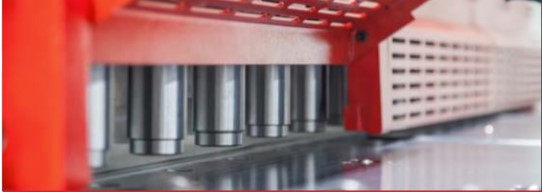

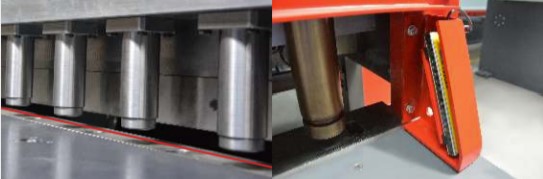

Hệ thống kẹp phôi phía trước |

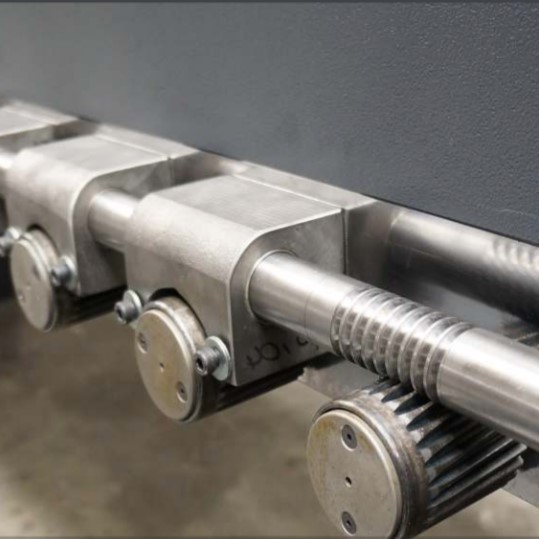

Hệ thống các lưỡi đệm căn chỉnh Hệ thống các lưỡi đệm căn chỉnh đảm bảo tính tuyến tính và độ chính xác trong mọi điều kiện để chất lượng cắt tốt nhất |

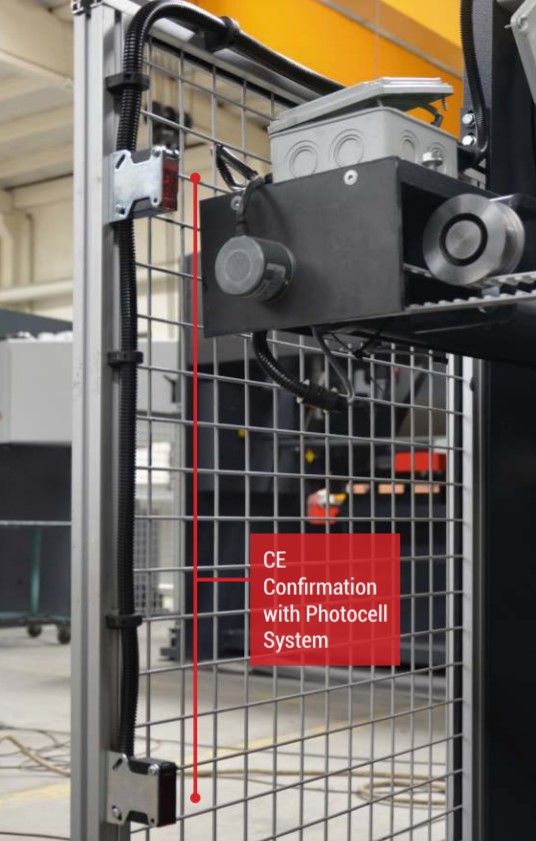

Hệ thống điện theo tiêu chuẩn CE |
ƯU ĐIỂM - Khung có độ cứng cao - Chất lượng cắt thẳng và chính xác - Cấu trúc máy thiết kế và hệ thống làm việc mới - Bảo trì ít hơn - Hệ thống làm việc nhanh hơn |
3. Các trang bị ngoài

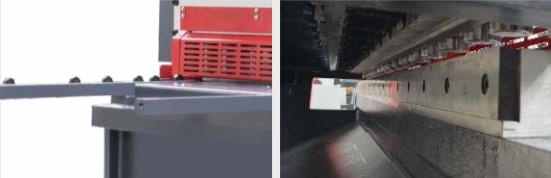

Cánh tay kẹp phía trước dài hơn 2m/3m Lưỡi dao dự phòng |

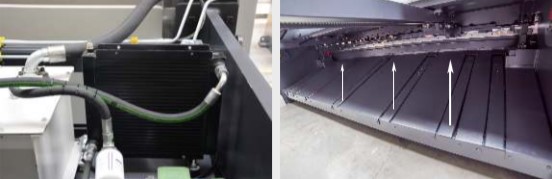

Hệ thống làm mát dầu thủy lực Hệ thống kẹp khí nén |
Thiết bị bảo vệ an toàn bằng laser Hệ thống đèn chiếu sáng |
Các phụ kiện kèm theo máy
1. Phụ kiện tiêu chuẩn
• Bộ điều khiển CNC ESA S 530
• Điều chỉnh khe hở lưỡi cắt thủy lực tự động
• Tấm đệm giữ thủy lực
• Bàn phía trước có bi xoay
• Tay nạp phía trước với rãnh chữ T
• Hệ thống tấm chắn phia sau điều khiển bằng động cơ
• Bàn đạp chân có nút dừng khẩn cấp
• Khung bảo vệ phía trước
• Hệ thống đèn chiếu sáng
• Vạch chỉ dẫn
2. Phụ kiện tùy chọn
• Hệ thống tiêu chuẩn an toàn CE
• Hệ thống bôi trơn tập trung bằng tay
• Hệ thống dầu làm mát
• Hệ thống đỡ tấm mỏng bằng khí nén
• Dây chuyền cắt laser
Các dòng models AS series CNC kiểu Guillotine shear
Models | AS 3006 | AS 3016 | AS 3020 | AS 4006 | AS 4010 | AS 4016 | AS 4020 | AS 6010 | AS 6020 |
Chiều dài cắt(mm) |
3035 |
3040 |
3060 |
4065 |
4065 |
4065 |
4065 |
6125 |
6125 |
Khả năng cắt (mm) |
6 |
10 |
20 |
6 |
10 |
16 |
20 |
10 |
20 |
Góc cắt |
0,5-3 |
0,5-3 |
0,5-3 |
0,5-3 |
0,5-3 |
0,5-3 |
0,5-3 |
0,5-2,5 |
0,5-2,5 |
Số lượng tấm kẹp phía sau |
15 |
17 |
23 |
21 |
21 |
26 |
31 |
31 |
31 |
Động cơ chính |
11 |
22 |
37 |
11 |
22 |
30 |
37 |
22 |
45 |
Cắt tấm (cuts/min) |
29-12 |
20-11 |
12-5 |
23-9 |
20-11 |
13-6 |
12-5 |
11-5 |
10-5 |
Thùng dầu |
200 |
300 |
700 |
200 |
400 |
400 |
750 |
500 |
750 |
Chiều dài L (mm) |
3775 |
3850 |
3910
|
4830 |
4860 |
4930 |
4950 |
6930 |
7200 |
Chiều dài họng cắt E (mm) |
350 |
350 |
350 |
350 |
350 |
350 |
350 |
350 |
350 |
Chiều rộng không có thuớc B (mm) | 2300 | 2320 | 2370 | 2300 | 2220 | 2300 | 2400 | 2400 | 2700 |
Chiều rộng W (mm) | 2955 | 2960 | 3395 | 2955 | 3170 | 3300 | 3390 | 3630 | 3700 |
Chiều cao H (mm) | 2260 | 2160 | 2640 | 2130 | 2430 | 2200 | 2570 | 2780 | 2780 |
Khối lượng (kg) | 8300 | 10500 | 21500 | 11150 | 14900 | 21000 | 27000 | 25000 | 55000 |

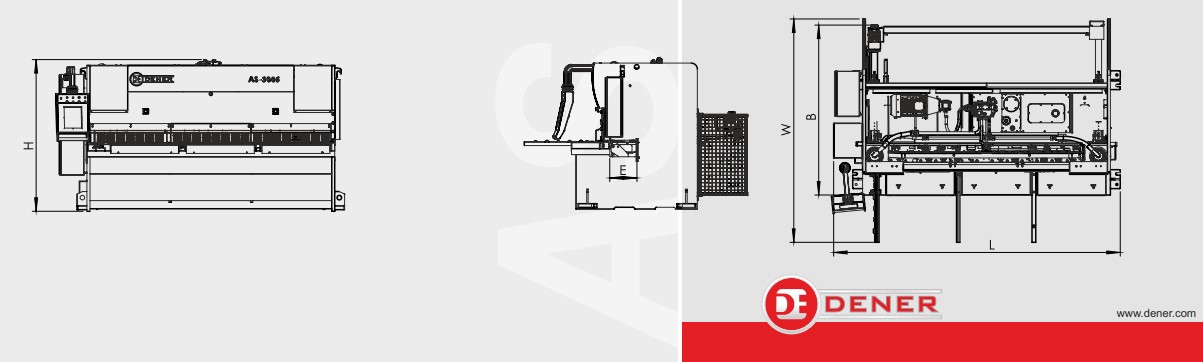

Thông số các kích thước máy cắt tôn thủy lực Dener dòng AS series
