"Máy gia công xung định hình EDM hay Die Sinking EDM/RAM EDM điều khiển bằng hệ thống CNC là dòng máy EDM dùng điện cực thỏi. Điện cực trên máy có dạng thỏi được chế tạo sao cho biên dạng của nó giống với bề mặt cần gia công. Máy được điều điều khiển chính xác bằng hệ thống CNC. Độ bóng của sản phẩm đạt được Ra ≤ 0.2µm, hành trình làm việc của máy theo các trục X,Y,Z là 2600x900x600 mm."

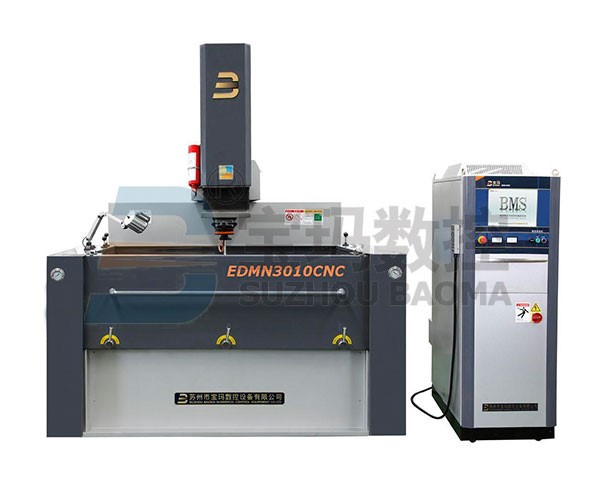

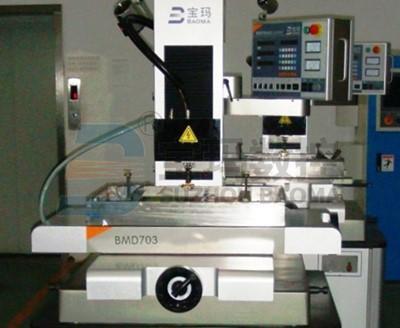

Hình ảnh máy xung định hình điều khiển CNC BAOMA dòng EDMN3510CNC
Thông số kỹ thuật máy xung định hình CNC BAOMA EDMN3510CNC
Các thông số kích thước hiện hành
| Thông số kỹ thuật | Đơn vị | EDMN3510CNC | |
| Hành trình làm việc của bể (L x W x H) | mm | 4500 x 1800 x 700 | |
| Chiều cao mức dầu lớn nhất | mm | 560 | |
| Kích thước bàn (L x W) | mm | 3500 x 1200 | |
| Hành trình di chuyển | |||
| Trục chính đôi-X | mm | 2600 | |
| Y | mm | 900 | |
| Trục di chuyển(Z) | mm | 600 | |
Khoảng cách giữa mũi trục chính đến bàn máy | Nhỏ nhất | mm | 650 |
| Lớn nhất | mm | 1250 | |
| Tải trọng lớn nhất của bàn máy (tải trọng phôi) | mm | 15000 | |
| Trọng lượng đầu kẹp trục chính | kg | 350 | |
| Bể dầu | L | 4485*2 | |
| Kích thước bể dầu (L x W x H) | mm | 6200 x 3300 x 700 | |
| Phương thức điều khiển | AC / DC (Japan SANYO) | ||
| Dòng điện hiện hành | A | 150 / 200 | |
| Kích thước máy (L x W x H) | mm | 6500 x 5500 x 4200 | |
| Trọng lượng máy | kg | Hai trục chính: 26000 | |
Các thông số kỹ thuật hiện hành
Dòng điện làm việc lớn nhất | Tốc độ đạt được tối đa | Lượng hao hụt điện cực | Độ bóng bề mặt đạt được | Công suất dòng điện đầu vào |
| 60A | 450 mm³/ min. | ≤0.3% | 0.2/AC | 0.3/DC | 7 KVA |
| 100A | 750 mm³/ min. | ≤0.3% | 0.2/AC | 0.3/DC | 10 KVA |
| 150A | 1000 mm³/ min. | ≤0.3% | 0.2/AC | 0.3/DC | 15 KVA |
Độ chính xác gia công (Tiêu chuẩn:GB/T 5291.1—2001)
| Thông số | Kết quả | |
| Độ phẳng của bàn máy | 0.03mm / 1000 | |
| Độ thẳng hành trình di chuyển trục X | trong mặt phẳng Y-Z | 0.015/ 500 |
| trong mặt phẳng Y-Z | 0.015 / 500 | |
| Độ thẳng hành trình di chuyển trục Y | trong mặt phẳng X-Y | 0.015 / 500 |
| trong mặt phẳng Y-Z | 0.015 / 500 | |
| Độ thẳng hành trình di chuyển trục Z (Độ vuông góc trục chính ) | di chuyển trên trục X | 0.02 / 200 |
| di chuyển trên trục Y | 0.02 / 200 | |
| Độ song song bàn làm việc | di chuyển trên trục X | 0.015 / 300 |
| di chuyển trên trục Y | 0.015 / 300 | |
| Độ vuông trục X-Y | 0.015 / 500 | |
Cấu hình thiết lập
| Thân máy đúc cát | Cấu trúc máy : HT250 |
| Bàn làm việc: HT300 | |
| Trục X/Y | Động cơ AD/DC Sanyo Nhật Bản |
| Thanh dẫn hướng PMI Đài Loan | |
| Đai ốc vít me bi PMI Đài Loan | |
| Z Axis: | Động cơ AC/DC Sanyo Nhật Bản |
| Thanh dẫn hướng và đai ốc vít me bi HIWIN và PMI Đài Loan | |
| Ổ đỡ trục NSK Nhật Bản | |
| Các thiết bị bổ sung | Bơm dầu hãng WALRUS Đài Loan và Grundfos Đan Mạch |
| Bình chữa cháy tự động Đài Loan | |
| Đèn làm việc Đài Loan | |
| Mâm cặp Đài Loan |

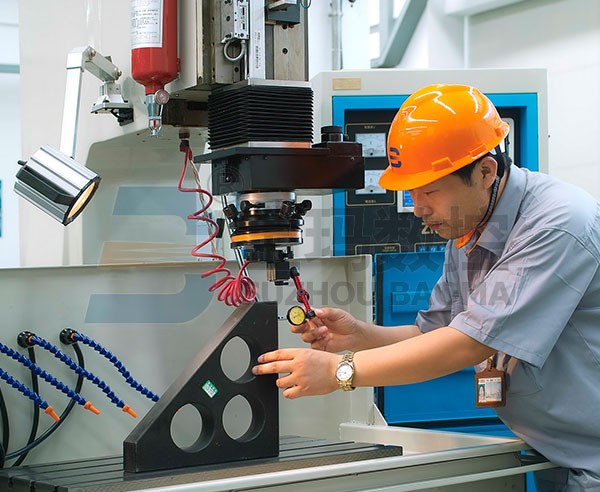

Ứng dụng máy xung định hình CNC BAOMA EDMN3510CNC

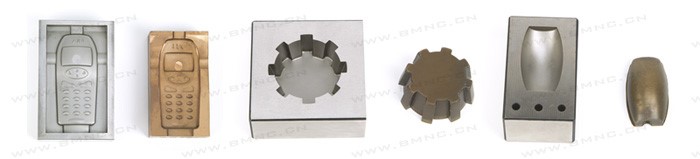

"Máy xung định hình BAOMA EDM là dòng máy hỗ trợ gia công chính xác lòng khuôn. Sử dụng các điện cực là vật liệu dẫn điện (đồng, than chì, thép...) làm điện cực dụng cụ, chi tiết (thường là vật liệu dẫn điện)để gia công. Chúng chủ yếu được sử dụng cho chày khuôn, cối khuôn(sử dụng trong khuôn nhựa, khuôn đúc...), các lỗ gia công. Là thiết bị máy móc lý tưởng trong xưởng sản xuất khuôn mẫu"
Các tính năng máy xung định hình CNC BAOMA EDMN3510CNC
- Động cơ servo AC/DC SANYO Nhật Bản và động cơ AC servo Panasonic Nhật Bản
- Thanh trượt tuyến tính 3 trục X/Y/Z dòng P Đài Loan, hai thanh đai ốc vít me bi được nhập khẩu
- Cấu trúc module CNC, hệ thống có khả năng mở rộng, di động và khả năng bảo trì tốt
- Thân máy được đúc cát, áp dụng kiểu đúc xử lý lão hóa HT300, giữ độ chính xác lâu dài. Kết cấu không bị biến dạng, bền và độ chính xác không thay đổi
- Ổ đỡ trục NSK Nhật Bản, hệ thống bơm dầu chất lượng cao
- Hệ thống điều khiển số servo 3 trục, có thể dựa vào tín hiệu phản hồi để có thể lựa chọn hệ thống servo phù hợp
- Hệ thống bôi trơn sử dụng chế độ tự hồi, hệ thống bôi trơn một lần và luôn giữ được độ sạch bóng
- Máy tính IPC Đài Loan, các module chức năng phụ được điều khiển bởi chip chuyên dụng
- Chương trình có mã G-code Iso tiêu chuẩn
Hệ thống điều khiển thông minh máy xung định hình CNC BAOMA EDMN3510CNC
- Hệ thống điều khiển bước tiến bằng tay (MRF0 - MRF3) sử dụng 4 báng răng truyền động
- Cảm biến tiếp xúc (ST)
- Các chế độ định vị khác nhau để có thể lựa chọn
- Các chức năng điều khiển di động
- Chế độ quay về điểm bắt đầu gia công
- Lập trình mã G-code tiêu chuẩn
- Chức năng định vị trí tự động
- Chức năng căn chỉnh vị trí định vị xả
- Tính toán tự động chức năng xử lý mạng nơ-ron (điện cực gốc 1,2,3)
- Chức năng tự động tính toán các điều kiện xử lý (cho một khu vực nhất định được tạo tự động)
- Chức năng xử lý LORAN (cho một phép tịnh tiến kích thước nhất định được tạo tự động)
- Chức năng chạy nhanh không cắt gọt
- Chức năng điều khiển tự động dao (AJC)
- Phóng điện liên tục, xử lý hồ quang tự động làm sạch
- Chức năng xử lý chương trình người dùng
- Xử lý thủ công chức năng (số lượng điều kiện đầu vào và xử lý dữ liệu)
- Chức năng cắt ren
- Hệ thống tự động tạo chương trình NC, chức năng xử lý tự động (AUTO)
- Chuyển đổi điện cực, bù điện cực, mã M / T và các chức năng vận hành trực tiếp khác
- Chức năng cắt thẳng, tròn, xoắn ốc
- Chức năng đếm thời gian xử lý
- Chức năng chuyển đổi Inch / Metric
- Chức năng xử lý thời gian
