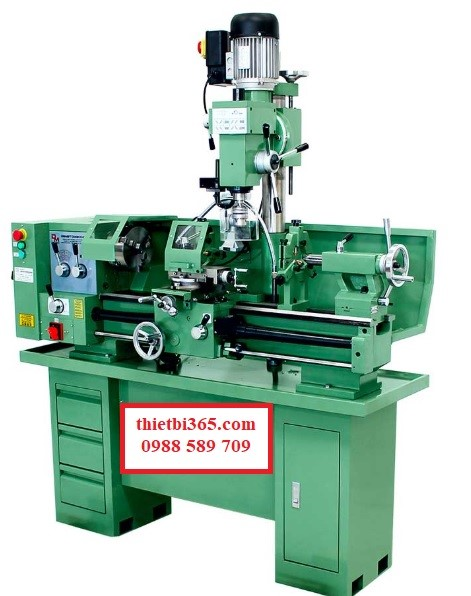

MÁY TIỆN KHOAN PHAY ĐA NĂNG (G7)

THÔNG SỐ KỸ THUẬT MÁY TIỆN PHAY KHOAN 3 TRONG 1

KÍCH THƯỚC VÀ TRỌNG LƯỢNG MÁY

Kích thước đóng kiện

1580 mm (chiều dài) x 770 mm (chiều rộng) x 1150 mm (chiều cao)

Kích thước cơ sở

1470 mm (chiều dài) x 580 mm (chiều rộng) x 1850 mm (chiều cao)

Trọng lượng

390 Kg

KHẢ NĂNG GIA CÔNG TIỆN VẠN NĂNG TÍCH HỢP

Khoảng cách chống tâm

800 mm (các khoảng cách chống tâm khác   đều có vui lòng liên hệ để được tư vấn thêm)

Khoảng cách chiều dài băng máy

750 mm

Chiều cao tâm

162 mm

Đường kính tiện lớn nhất qua băng máy

320 mm (các đường kính cỡ khác đều có vui lòng liên hệ để được tư vấn thêm)

Lỗ trục chính

Ø 38 mm

Đường kính kẹp mâm cặp

160 mm

Loại mâm cặp

Mâm cặp 3 chấu

Độ côn của trục chính

MT5

Đuôi côn

MT3

Kích thước bàn

280 mm x 130 mm

Kích thước ổ dao

78 mm x 78 mm

Đường kính công cụ tối đa

12 mm

Khả năng tiện ren hệ inch

9 đến 40 TPI

Khả năng tiện ren hệ mét

0,5 mm đến 4 mm

Phạm vi của bước tiến ăn dao dọc

0,135 - 1,80 mm / vòng

Phạm vi của bước tiến ăn dao ngang

0,025 -0,34 mm / vòng

Hành trình ngang

70 mm

Số tốc độ trục chính

12

Phạm vi tốc độ trục chính

60 đến 1600 vòng / phút

Motor trục chính của máy tiện và nguồn cấp

Motor trục chính tiện

1500 W

Điện áp

1 pha (220 V)

Tần số

50 Hz

KHẢ NĂNG GIA CÔNG KHOAN PHAY ĐA NĂNG

Kiểu côn trục chính

MT3

Số tốc độ

4

Tốc độ

200 đến 2200 vòng / phút

Đầu nghiêng có thể xoay để gia công linh hoạt hơn, đa dạng hơn

Xoay ngang 360 °, xoay dọc 90 °

Motor trục chính của khoan phay và nguồn cấp

Công suất motor

750 W

Điện áp

Một Phase 220 V

Tần số

50 Hz

Lượng tiến dao khi gia công

Lượng tiến dao dọc

Tự động theo cả hai hướng

Lượng tiến dao ngang

Tự động theo cả hai hướng
