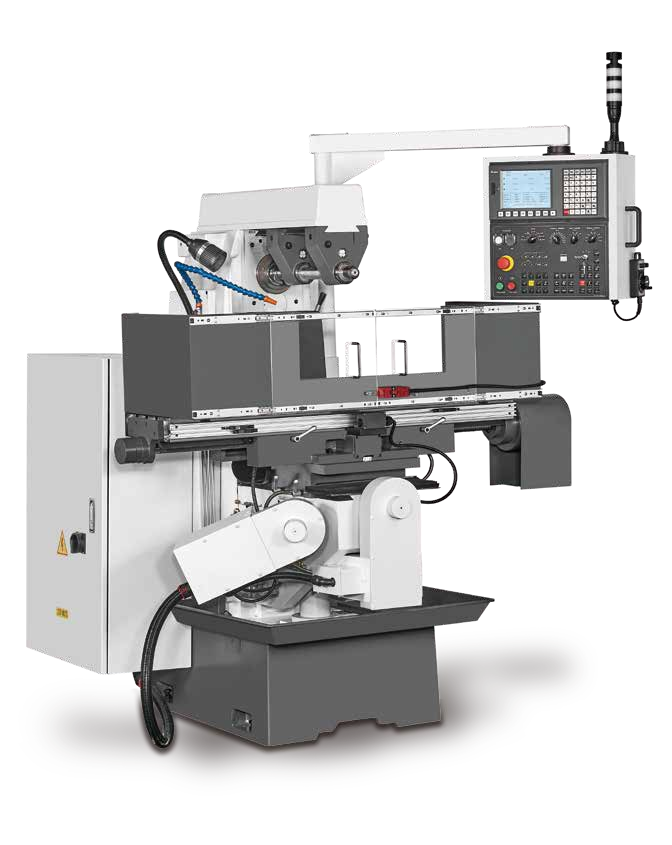

MÁY PHAY VẠN NĂNG KIỂU NC, MODEL: UH-1NC
.png)
Các tính năng kỹ thuật máy phay vạn năng kiểu NC, model: UH-1NC
Bàn có thể xoay 45 độ mỗi bên trái và phải
Đầu chia độ vạn năng có thể truyền động qua vít
Có thể sử dụng đồ gá xọc
Đường trượt kiểu đuôi én cho 3 trục.
Hệ thống TEACH-IN và chương trình mã G đều khả dụng
Thông số kỹ thuật máy phay vạn năng kiểu NC, model: UH-1NC
Thông số kỹ thuật | UH-1NC |
Bàn làm việc | |
Kích thước bề mặt làm việc | 300x1200 mm |
Hành trình trục dọc | 620mm |
Hành trình trục ngang | 250 mm |
Hành trình trục đứng | 380 mm |
Rãnh chữ T (kích thước x số rãnh x khoảng cách) | 16x3x63 mm |
Tốc độ ăn dao theo chiều dọc | 0 - 2000 mm/phút |
Tốc độ ăn dao ngang chuyển động dọc nhanh | 0 - 2000 mm/phút |
Tốc độ ăn dao đứng | 0 - 2000 mm/phút |
Góc xoay (trái và phải) | 45 ° |
Trục chính ngang | |
Tốc độ trục chính | 60Hz: 108-1470 mm/phút 50Hz: 90-1225 mm/phút 6 bước |
Độ côn mũi trục chính | NT 40 |
Khoảng cách từ tâm trục chính tới bàn máy | 0 – 320 mm |
Khoảng cách từ tâm trục đến giá đỡ đầu phay | 120 mm |
Động cơ |
|
Động cơ trục chính ngang (trục chính đứng) | 3HP |
Động cơ servo X/Y/Z | 1kw/1kw/1kw |
Bơm làm mát | 1/8HP |
Trọng lượng tịnh (khoảng) | 1100 kg |
Trọng lượng tổng (khoảng) | 1250 kg |
Kích thước đóng gói (DxRxC) | 147 x 190 x 215 cm |
Danh mục phụ kiện tiêu chuẩn máy phay vạn năng kiểu NC, model: UH-1NC
- Hệ thống làm mát
- Trục cắt ngang đường kính 27mm có khớp nối
- Thanh rút trục chính
- Hộp dụng cụ với dụng cụ điều chỉnh
- Đèn halogen
- Đồ gá đầu đứng (dùng chung động cơ với trục chính ngang)
- Bơm dầu tự động
- Vít bi 3 trục dẫn động bằng động cơ servo 1Kw
- Bộ điều khiển DELTA (tùy chọn FAGRO…)
Danh mục phụ kiện tùy chọn máy phay vạn năng kiểu NC, model: UH-1NC
- Khay chứa chất làm mát
- Tăng công suất động cơ trục chính ngang lên 4HP
- Thay đổi tốc độ trục chính 6 bước thành 12 bước
- Tủ điện tiêu chuẩn CE
- Tấm chắn bảo vệ
- Bộ thước hiển thị số
- Dao cắt phay và dụng cụ
- Trục phay ngang bổ sung
