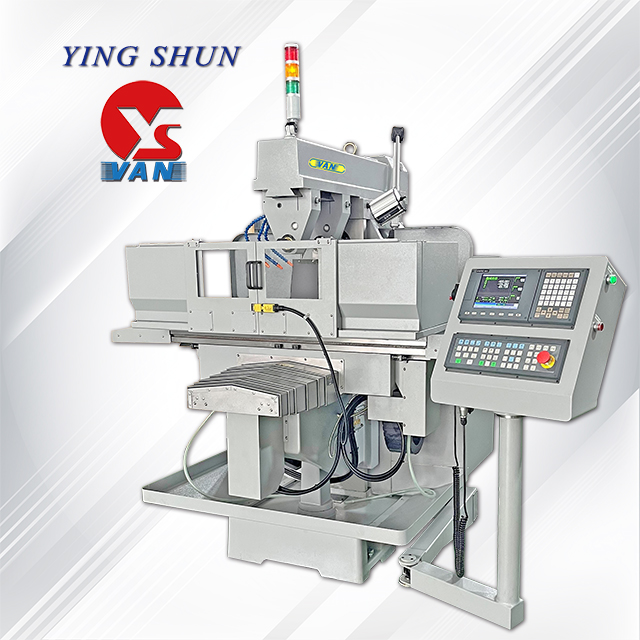

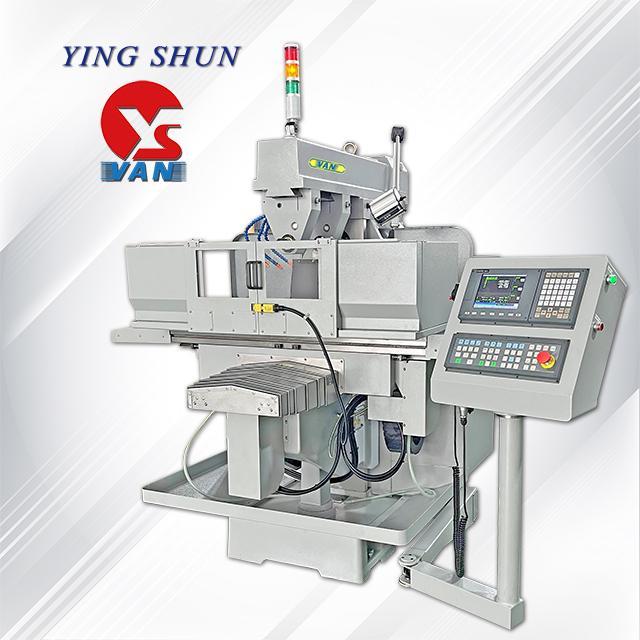

MÁY PHAY NGANG CNC MODEL YSM-26HNC
Các tính năng kỹ thuật máy phay ngang CNC model YSM-26HNC
Bộ điều khiển FANUC/SIEMENS/SYNTEC/FAGOR
Bộ phận chính được đúc từ gang meehanite
Biến tần loại YASKAWA VFD
Trục X/Y/Z với động cơ servo (trục Z có phanh)
Trục X/Y/Z sử dụng vít bi đôi
Thông số kỹ thuật máy phay ngang CNC model YSM-26HNC
Model | Đơn vị | YSM-26HNC |
Hành trình | ||
Hành trình theo chiều dọc | mm | 800 (lựa chọn: 1000) |
Hành trình theo chiều ngang | mm | 400 |
Hành trình theo chiều đứng | mm | 400 |
Hành trình nòng |
| - |
Đường dẫn trượt trục X/Y/Z | Kiểu | D/ / |
Hành trình giá đỡ đầu phay | mm | 700 |
Góc xoay nòng (trái – phải) | ° | - |
Bàn | ||
Kích thước bàn | mm | 1270x300 (tùy chọn: 1370x300) |
Rãnh chữ T (độ rông x số rãnh x bước) | mm | 16x3x70 |
Trục chính | ||
Đầu phay | Kiểu | Biến tần |
Tốc độ | Vòng/phút | 60-1400 |
Độ côn | Kiểu | NT40 |
Động cơ | ||
Công suất động cơ chính | HP | 5 (tùy chọn: 7.5) |
Công suất động cơ trục X/Y/Z | KW | 0.94/0.94/1.45 (Siemens 828D) 1/1/1.7 (Syntec 6MA-E) 1/1/1.4 (Fagor 8055i FL) 0.75/0.75/1.2 (Fanuc Oi-MF) |
Tốc độ | ||
Tốc độ tiến dao trục X/Y/Z | mm/phút | 0-3000 |
Máy | ||
Trọng lượng tịnh | Kg | 2200 |
Danh mục phụ kiện tiêu chuẩn máy phay ngang CNC model YSM-26HNC:
- Thanh kéo
- Dụng cụ và hộp dụng cụ
- Nắp che bằng thép phía trước trên trục Y
- Nắp che phoi phía sau trên trục Y
- Đèn làm việc và đèn tín hiệu 3 màu
- Hệ thống bôi trơn tự động
- Bộ biến đổi nhiệt cho tủ điện
- Tay quay phát xung (MPG)
- Bảng điều khiển loại cao cấp
- Vít bi đôi trục X/Y/Z
- Bộ giải mã xung trục X/Y/Z
- Tấm chắn bắn phía sau
- Khay chứa phoi
- Hệ thống làm mát (bơm 1/8HP)
Danh mục phụ kiện tùy chọn máy phay ngang CNC model YSM-26HNC:
- Thanh kéo điện
- Tắm chắn bàn làm việc

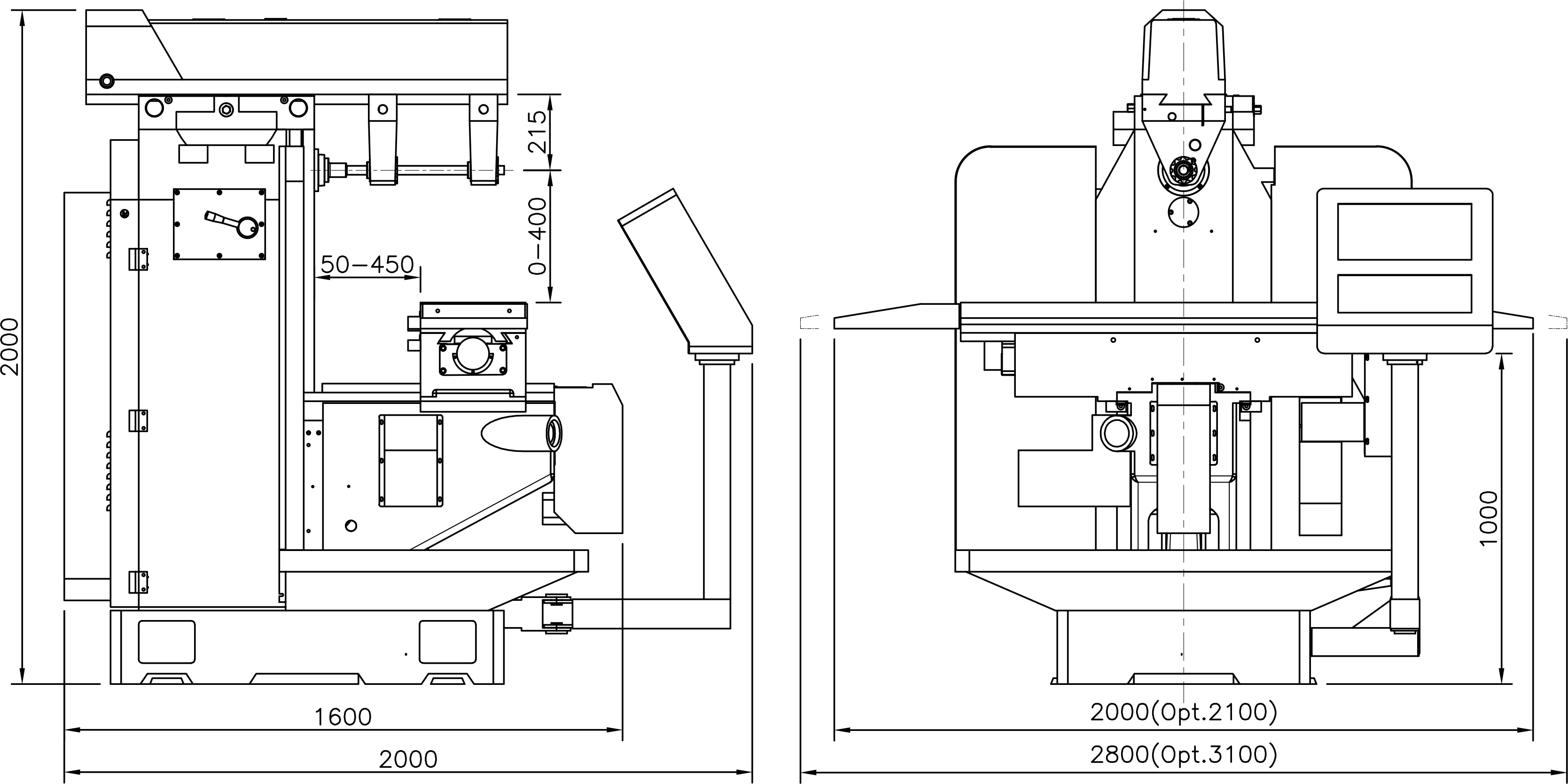

Kích thước máy phay ngang CNC model YSM-26HNC:
Chứng chỉ chất lượng:
