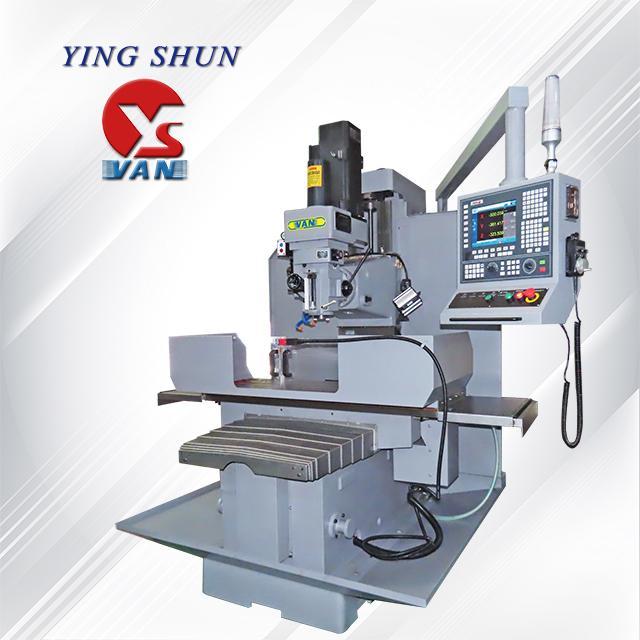

MÁY PHAY GIƯỜNG CNC MODEL YSM-VB600SE; YSM-VB600ST
Các tính năng kỹ thuật máy phay giường CNC model YSM-VB600SE; YSM-VB600ST
Bộ điều khiển FANUC/SIEMENS/SYNTEC/FAGOR
Bộ phận chính được đúc từ gang meehanite
Biến tần loại YASKAWA VFD
Trục X/Y/Z với động cơ servo (trục Z có phanh)
Trục X/Y/Z sử dụng vít bi đôi
Thông số kỹ thuật máy phay giường CNC model YSM-VB600SE; YSM-VB600ST
Model | Đơn vị | YSM-VB600SE | YSM-VB600ST |
Hành trình | |||
Hành trình theo chiều dọc | mm | 1000 (tùy chọn: 1200/1400) | |
Hành trình theo chiều ngang | mm | 550 | |
Hành trình theo chiều đứng | mm | 600 | |
Đường dẫn trượt trục X/Y/Z | Kiểu | D/ / | |
Hành trình nòng (thủ công) | mm | 140 | |
Góc xoay nòng (trái – phải) | ° | ±45 | |
Bàn | |||
Kích thước bàn | mm | 1400x450 (tùy chọn: 1600x450) | |
Rãnh chữ T (độ rông x số rãnh x bước) | mm | 18x3x100 | |
Trục chính | |||
Đầu phay | Kiểu | Biến tần | |
Tốc độ | Vòng/phút | 55-4200 | 55-3600 |
Độ côn | Kiểu | NT40 | |
Đường kính nóng | mm | 105 | 110 |
Động cơ | |||
Công suất động cơ chính | HP | 5 (tùy chọn: 7.5) | |
Công suất động cơ trục X/Y/Z | KW | 0.94/0.94/0.94 (Siemens 828D) 1/1/1 (Syntec 6MA-E) 1/1/1 (Fagor 8055i FL) 1.2/1.2/1.2 (Fanuc Oi-MF Plus) | |
Tốc độ | |||
Tốc độ tiến dao trục X/Y/Z | mm/phút | 0-3000 | |
Tốc độ tiến dao nhanh trục X/Y/Z | mm/phút | 5000 | |
Máy | |||
Trọng lượng tịnh | Kg | 3500 | |
Danh mục phụ kiện tiêu chuẩn máy phay giường CNC model YSM-VB600SE; YSM-VB600ST:
- Thanh kéo
- Dụng cụ và hộp dụng cụ
- Nắp che bằng thép trên trục X
- Nắp che bằng thép phía trước trên trục Y
- Nắp che ống thổi có cánh phía sau trên trục Y
- Nắp che ống thổi có cánh bên dưới trên trục Z
- Đèn làm việc và đèn tín hiệu 3 màu
- Hệ thống bôi trơn tự động
- Bộ biến đổi nhiệt cho tủ điện
- Tay quay phát xung (MPG)
- Bảng điều khiển loại cao cấp
- Vít bi đôi trục X/Y/Z
- Bộ giải mã xung trục X/Y/Z
- Tấm chắn bắn phía sau
- Khay chứa phoi
- Hệ thống làm mát (bơm 1/8HP)
Danh mục phụ kiện tùy chọn máy phay giường CNC model YSM-VB600SE; YSM-VB600ST:
- Thanh kéo điện
- Tắm chắn bàn làm việc
- Nắp che ống thổi có cánh bên trên trên trục Z

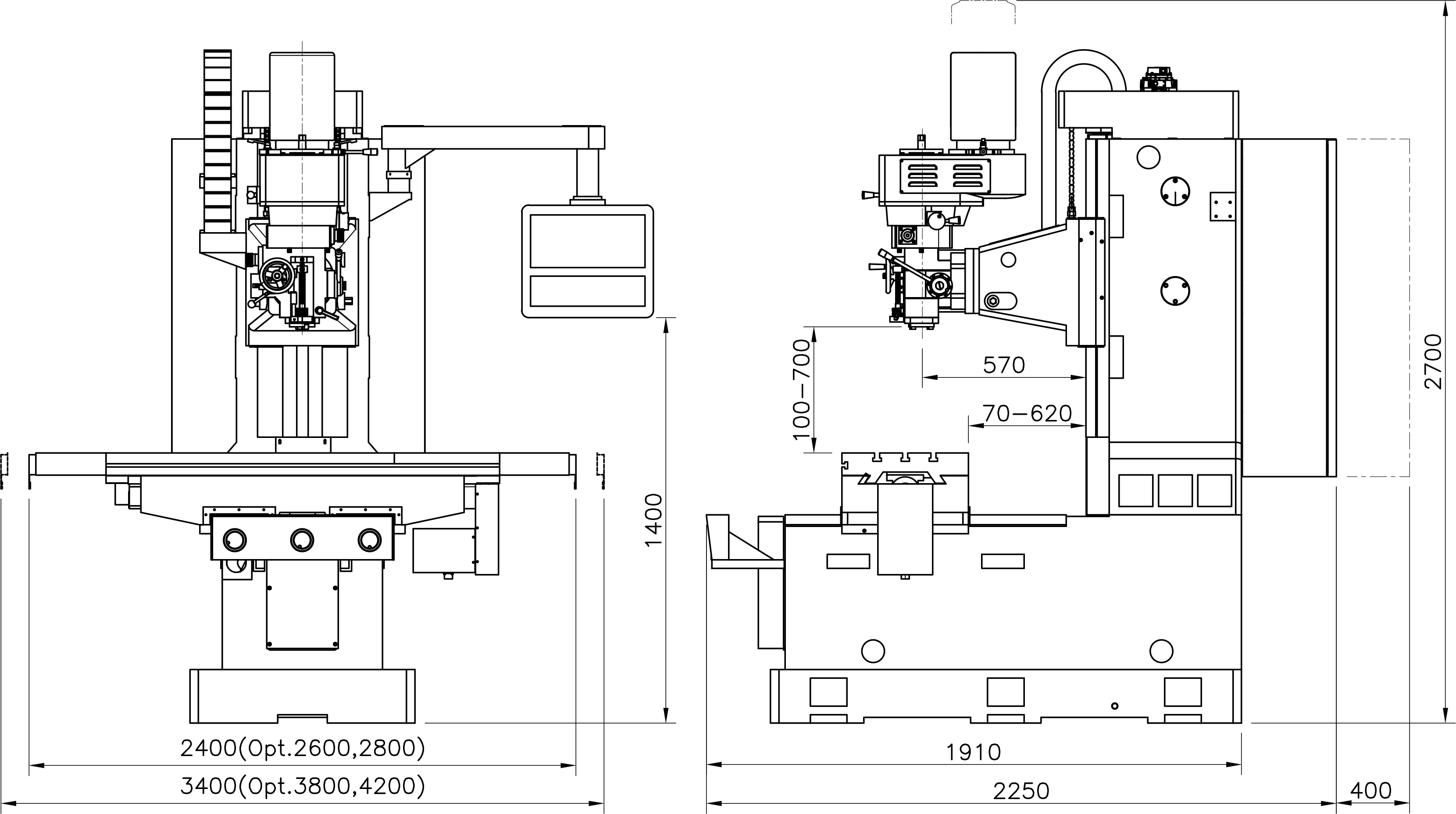

Kích thước máy phay giường CNC model YSM-VB600SE; YSM-VB600ST:
Chứng chỉ chất lượng:
