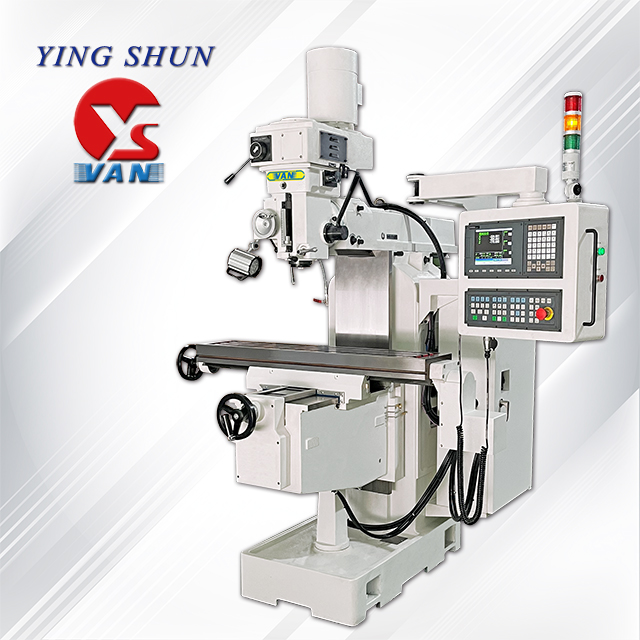

MÁY PHAY ĐỨNG CNC MODEL YSM-20ANC
YSM-20ANC là dòng máy phay đứng CNC Ying Shun/VAN Đài Loan, phù hợp gia công cơ khí với bàn máy 1270x254mm và hành trình 700x400x420mm. Máy hỗ trợ tùy chọn bộ điều khiển FANUC, Siemens, Syntec hoặc Fagor, sử dụng thân máy gang Meehanite, vít bi đôi trục X/Y/Z và biến tần Yaskawa VFD.
Các tính năng kỹ thuật máy phay đứng CNC model YSM-20ANC
Bộ điều khiển FANUC/SIEMENS/SYNTEC/FAGOR
Bộ phận chính được đúc từ gang meehanite
Biến tần loại YASKAWA VFD
Trục X/Y/Z với động cơ servo (trục Z có phanh)
Trục X/Y/Z sử dụng vít bi đôi
Thông số kỹ thuật máy phay đứng CNC model YSM-20ANC
Model | Đơn vị | YSM-20ANC |
Hành trình | ||
Hành trình theo chiều dọc | mm | 700 (lựa chọn: 800) |
Hành trình theo chiều ngang | mm | 400 |
Hành trình theo chiều đứng | mm | 420 |
Đường dẫn trượt trục X/Y/Z | Kiểu | D/ / |
Hành trình nòng trục chính | mm | 140 |
Hành trình giá đỡ đầu phay | mm | 570 |
Góc xoay nòng (trái – phải) | ° | ±45 |
Bàn | ||
Kích thước bàn | mm | 1270x254 (tùy chọn: 1370x254) |
Rãnh chữ T (độ rông x số rãnh x bước) | mm | 16x3x63 |
Trục chính | ||
Tốc độ (biến tần) | Vòng/phút | 55-3600 |
Độ côn | Kiểu | NT40 |
Động cơ | ||
Công suất động cơ chính | HP | 5 (tùy chọn: 7) |
Công suất động cơ trục X/Y/Z | KW | 0.94/0.94/1.45 (Siemens 828D) 1/1/1.7 (Syntec 6MA-E) 1/1/1.4 (Fagor 8055i FL) 0.75/0.75/1.2 (Fanuc Oi-MF) |
Tốc độ | ||
Tốc độ tiến dao trục X/Y/Z | mm/phút | 0-3000 |
Máy | ||
Trọng lượng tịnh | Kg | 1900 |
Danh mục phụ kiện tiêu chuẩn máy phay đứng CNC model YSM-20ANC:
- Thanh kéo
- Dụng cụ và hộp dụng cụ
- Nắp che bằng thép phía trước trên trục Y
- Nắp che phoi phía sau trên trục Y
- Đèn làm việc và đèn tín hiệu 3 màu
- Hệ thống bôi trơn tự động
- Bộ biến đổi nhiệt cho tủ điện
- Tay quay phát xung (MPG)
- Bảng điều khiển loại cao cấp
- Vít bi đôi trục X/Y/Z
- Bộ giải mã xung trục X/Y/Z
- Tấm chắn bắn phía sau
- Khay chứa phoi
- Hệ thống làm mát (bơm 1/8HP)
Danh mục phụ kiện tùy chọn máy phay đứng CNC model YSM-20ANC:
- Thanh kéo điện
- Tắm chắn bàn làm việc

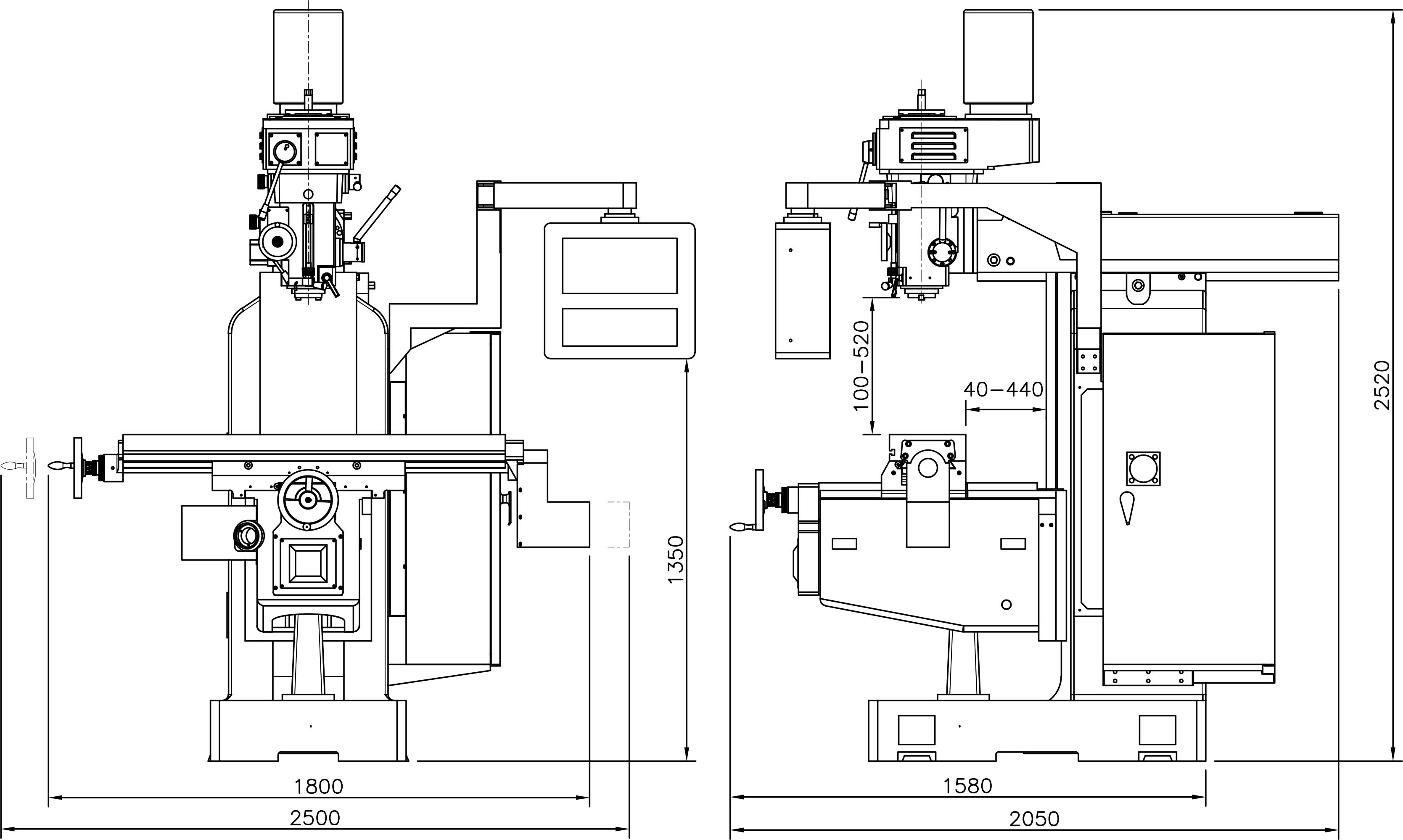

Kích thước máy phay đứng CNC model YSM-20ANC:
Chứng chỉ chất lượng:
