MÁY MÀI XOA TRỤC NGANG CHIAHOSHIN dòng CRG-H4

  • NH00447
  • CHIAHOSHIN

Liên hệ

CHIAHOSHIN, hãng sản xuất máy mài trục đứng của Đài Loan

Mài chính xác chi tiết có kích thước đường kính lên tới 400 mm

Độ phẳng và độ song song sau khi mài đạt được ± 0.005 mm

Sử dụng các động cơ AC-servo 1HP điều khiển qua bộ biến tần

Hệ thống bàn xoay chi tiết, đá mài liên tục tiếp xúc bề mặt phôi

Trang chủ/Máy mài/Máy mài xoa

Cập nhật 11/08/2021



Giới thiệu về máy mài xoa, máy mài phẳng CHIAHOSHIN

" Máy mài xoa-Rotary Surface Grinding Machine hay còn được gọi là máy mài phẳng trục đứng/máy mài phẳng trục ngang là dòng máy hỗ trợ gia công mài các chi tiết có biên dạng trục, trụ tròn... Chi tiết được gá đặt trên bàn xoay và được dựng thẳng đứng, đá mài nghiêng với một góc nhất định tiếp cận bề mặt và mài chi tiết gia công. Góc độ của đá mài được thiết kế theo 2 dạng chính:

1. Horizontal Spindle Rotary Surface Grinding Machine - Máy mài phẳng trục ngang

 "Là dòng máy được thiết kế có đầu trục chính mang đá nằm ngang so với bàn xoay. Hệ tọa độ trục mang đá là trục Y cho phép trục mang đá mài tịnh tiến theo chiều thẳng đứng, còn đối với bàn xoay chứa chi tiết gia công hệ tọa độ của chúng là trục Z, cho phép bàn xoay tịnh tiến theo ngang. Với dòng máy kiểu trục chính nằm ngang, có 4 models cho khách hàng lựa chọn: CRG - H4, CRG - H6, CRG - H8, CRG - H10 với các kích thước đường kính đá mài và bàn làm việc khác nhau phù hợp với các chi tiết gia công khác nhau."

Co-cau-mai-xoa-nam-ngang

2. Vertical Spindle Rotary Surface Grinding Machine - Máy mài phẳng trục đứng

 "Là dòng máy được thiết kế có đầu trục chính mang đá thẳng đứng so với bàn xoay. Hệ tọa độ trục mang đá là trục Z cho phép trục mang đá mài tịnh tiến theo chiều thẳng đứng, còn đối với bàn xoay chứa chi tiết gia công chúng được cố định và quay tròn theo trục thẳng đứng. Với dòng máy kiểu trục chính thẳng đứng, có 4 models cho khách hàng lựa chọn: CRG - V4, CRG - V6, CRG - V8, CRG - V10 với các kích thước đường kính đá mài và bàn làm việc khác nhau phù hợp với các chi tiết gia công khác nhau."

May-mai-xoa-truc-dung

"  Máy CRG-H4 được thiết kế với mục đích mài chính xác đường kính lên đến 400mm. Nó có thể nhanh chóng mài từ nhiều loại vật liệu bao gồm thép, gốm, silicone và gang. Có khả năng giữ độ phẳng và độ song song đến ± 0.005 mm . Các chi tiết gia công có thể được kẹp vào tâm quay hoặc nhiều bề mặt của chi tiết có thể được mài ở vị trí lệch tâm. Do có cơ cấu bàn xoay nên đá mài hầu như tiếp xúc liên tục với phôi, từ đó dẫn đến năng suất sẽ đươc đẩy lên cao hơn so với mài bề mặt tiêu chuẩn do loại bỏ được việc đảo chiều bàn liên tục."

May-mai-xoa-truc-ngang

May-mai-xoa-truc-ngang-2

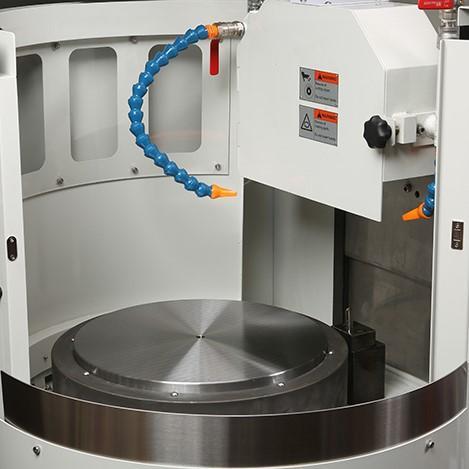

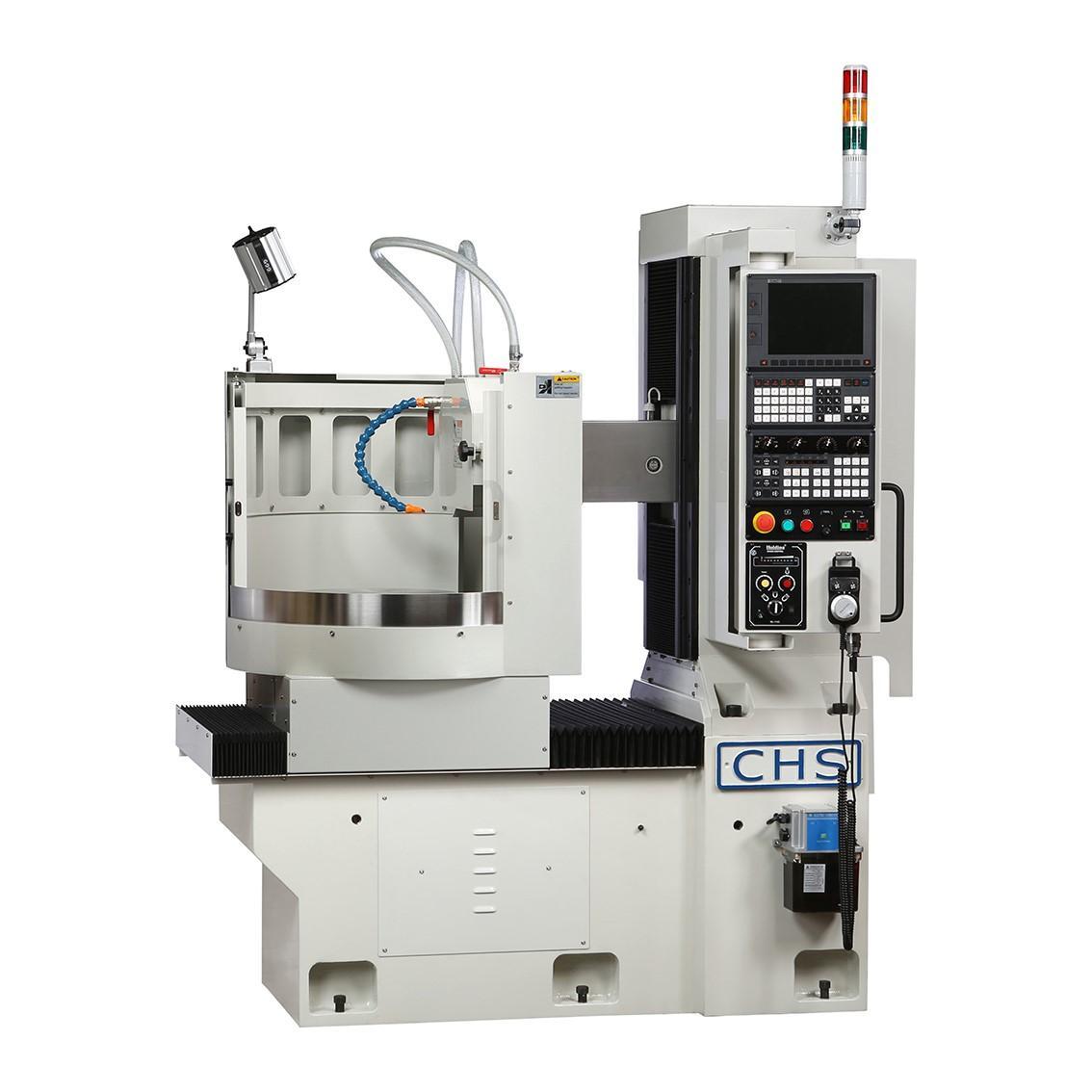

Hình ảnh máy và bàn xoay làm việc máy mài xoa CHIAHOSHIN CRG-H4



Video quá trình mài trục trên máy mài xoa có trục chính nằm ngang

Các tính năng kỹ thuật

  • Bàn xoay và trục bánh mài có độ chính xác cao
  • Có hệ thống bôi trơn tự động
  • Bộ điều khiển máy vận hành dễ dàng với màn hình LCD
  • Tự động mài & bù trừ mòn đá mài
  • Trục Y và Z được trang bị động cơ AC-servo tốc độ thay đổi và trục vít me
  • Chương trình và đồ thị có thể được phát triển theo yêu cầu của khách hàng
  • Tay quay điện tử cho trục Y và Z với độ chính xác có thể chọn trước (0,1 / 0,01 / 0,001 mm)

Thông số kỹ thuật





Các thông số

Đơn vị

CRG - H4

CRG - H6

CRG - H8

CRG - H10

Khả năng làm việc

Đường kính của bàn xoay

mm

Ø400

Ø600

Ø800

Ø1000

Tải trọng của bàn xoay

kgs

100

250

400

500

Khoảng cách từ tâm của trục bánh mài tới mặt trên bàn xoay

mm

350

390

550

Bàn xoay

Tốc độ của bàn xoay

vòng / phút

10 ~ 160

10 ~ 80

Góc nghiêng của bàn xoay

góc

± 3 °

± 0.5 °

Động cơ

kw

0,75

1,5

3,8

Trục chính

Kích thước bánh mài (OD x W x ID)

mm

Ø355x38xØ127

Ø355x50xØ127

Tốc độ của trục bánh mài

vòng / phút

1750 (60hz)

1750 (60hz)

Động cơ

kw

3,8

7,5

7,5

Trục Z

Hành trình

mm

300

400

500

600

Bước tiến

mm / phút

0 ~ 750

Động cơ

kw

AC servo 0,75

AC servo 1,5

Trục Y

Hành trình

mm

250

270

450

Bước tiến

mm / phút

0 ~ 300

Động cơ

kw

AC servo 0.4

AC servo 0.75

Máy

Diện tích sàn (L x W)

mm

1700x1000

2000x1500

2800x1800

Chiều cao

mm

1900

2100

2300

Khối lượng

Kgs

2100

3200

6000

6500

Các trang thiết bị tiêu chuẩn

  • Mâm cặp điện từ                                                              x1
  • Bánh mài                                                                          x1
  • Vành bánh mài                                                                 x1
  • Dụng cụ tháo vành bánh mài                                            x1
  • Trục điều chỉnh bánh mài                                                 x1
  • Bàn điều chỉnh bánh mài                                                  x1
  • Mũi sửa đá mài bằng kim cương                                      x1
  • Đèn làm việc                                                                     x1
  • Hộp đựng dụng cụ với dụng cụ                                        x1

Các trang thiết bị tùy chọn

  • Hệ thống làm mát với bộ tách từ
  • Hệ thống làm mát với bộ lọc
  • Hệ thống làm mát với bộ tách từ và bộ lọc
  • Biến tần trục bánh mài
