MÁY MÀI VÔ TÂM hãng PALMARY dòng PC series

  • NH00367
  • PALMARY

Liên hệ

Là dòng máy mài vô tâm điều khiển NC chất lượng cao, giá tốt

Palmary, hãng sản xuất các dòng máy mài đến từ Đài Loan

Gồm các series: PC-12S-NC, PC-18S-NC, PC-1810S-NC và PC-1812S-NC

Mài chính xác cao các chi tiết dạng trụ tròn, chốt trụ, chốt định vị, pin...

TRANG CHỦ/MÁY MÀI/MÁY MÀI VÔ TÂM

Cập nhật 22/06/2021



Các dòng models PC series:

PC-12S-NC, PC-18S-NC, PC-1810S-NC và PC-1812S-NC PALMARY

Là dòng máy mài được sử dụng nhiều để chế tạo các chi tiết trục: trục xe máy, xe ô tô, trục quạt, chốt đẩy (pin) bởi năng suất cao do không mất thời gian gá đặt. Máy có thể thực hiện cấp phôi tự động dễ dàng theo cách hướng trục (dọc trục: through feed) hoặc hướng tâm (ngang trục: infeed)

MAY MAI VO TAM

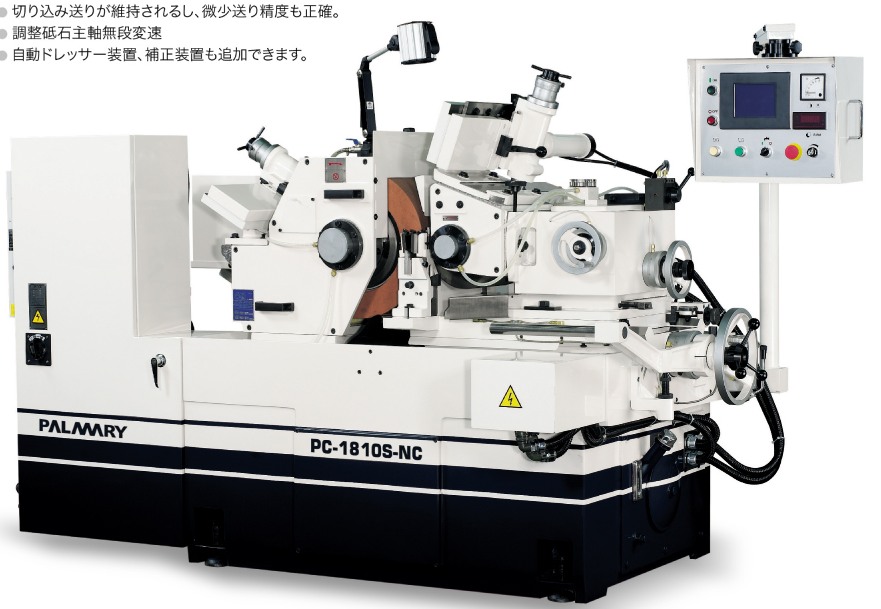

Hình ảnh máy mài vô tâm Palmary PC-1810NC

Giới thiệu về hãng máy mài Palmary

Máy mài vô tâm NC Palmary còn được gọi là centerless grinding machine, centerless grinder...với các models PC-12S-NC, PC-18S-NC, PC-1810S-NC và PC-1812S-NC của hãng PALMARY - Đài Loan là dòng máy mài vô tâm đáp ứng được yêu cầu nghiêm ngặt về độ chính xác cao và hiệu quả mài. Các models điều khiển bằng NC được xây dựng chất lượng xuyên suốt mang lại hiệu suất hoạt động cao.

Tính năng thiết kế của dòng máy mài vô tâm PALMARY

  1. Kết cấu máy được sản xuất từ gang Meechanite chất lượng cao, được xử lý nhiệt và khử ứng suất trước khi gia công đảm bảo độ cứng vững cao.
  2. Trục chính bánh mài (GW) và bánh dẫn (RW) được gia công và mài chính xác, được làm từ thép hợp kim và thường hóa, xử lí nhiệt sau đó tiến hành xử lý âm (dưới không), sau cùng được gia công chính xác và mài.
  1. Vít cấp liệu được sản xuất từ thép hợp kim và được tôi cao tần rồi mài để đảm bảo độ chính xác cao và khả năng chống mài mòn.
  2. Khi khởi động trục chính mang đá và bánh dẫn, công tắc áp suất sẽ chỉ cho phép khởi động khi dầu đi vào ổ trục, do đó bảo vệ an toàn cho ổ trục.
  3. Hệ thống bôi trơn tự động đảm bảo cung cấp dầu bôi trơn cho trục chính mang đá. Tất cả các đường trượt đều được bôi trơn từ hệ thống bôi trơn trung tâm giúp cho việc hoạt động được hoàn hảo và cấp liệu chính xác, nâng cao tuổi thọ máy.

Thông số kĩ thuật máy

Đặc tính kĩ thuật

PC-12S-NC

PC-18S-NC

PC-1810S-NC

PC-1812S-NC

Đá mài

Đường kính phạm vi mài tiêu chuẩn

Ø1~40mm

Ø1~80mm

Ø1~80mm

Ø1~80mm

Phạm vi mài mở rộng với đồ gá đặc biệt

Ø30~60mm

Ø40~150mm

Ø40~150mm

Ø40~150mm

Kích thước đá mài (ĐK ngoài x Rộng x ĐK trong)

Ø305x150x120 mm

Ø455x205x228.6 mm

Ø455x255x228.6 mm

Ø455x305x228.6 mm

Tốc độ đá mài

1900 v/p

1260 v/p

1260 v/p

1260 v/p

Động cơ đá mài

7-1/2HPx4P

15HPx4P

15HPx4P

20HPx4P

Bánh dẫn phôi

Kích thước bánh dẫn (ĐK ngoài x Rộng x ĐK trong)

Ø205x150x90 mm

Ø255x205x111.2 mm

Ø255x255x111.2 mm

Ø255x305x111.2 mm

Tốc độ bánh dẫn

10~300v/p (biến đổi)

10~300v/p (biến đổi)

10~300v/p (biến đổi)

10~300v/p (biến đổi)

Công suất động cơ bánh dẫn

1.5 KW động cơ servo

2.0 KW động cơ servo

2 KW động cơ servo

3.5 KW động cơ servo

Góc nghiêng bánh dẫn

+5° ~ -3°

+5° ~ -3°

+5° ~ -3°

+5° ~ -3°

Góc xoay bánh dẫn

±5°

±5°

±5°

±5°

Chia độ tay quay

Giá trị vạch chia trượt trên

4 mm/vòng; 0.025 mm/vạch

3.5 mm/vòng; 0.05 mm/vạch

3.5 mm/vòng; 0.05 mm/vạch

3.5 mm/vòng; 0.05 mm/vạch

Giá trị vạch chia trượt trên vi mô

0.1 mm/ vòng; 0.001 mm/vạch

0.1 mm/ vòng; 0.001 mm/vạch

0.1 mm/ vòng; 0.001 mm/vạch

0.1 mm/ vòng; 0.001 mm/vạch

Giá trị vạch chia trượt dưới

7 mm/vòng; 0.05 mm/vạch

9 mm/vòng; 0.05 mm/vạch

9 mm/vòng; 0.05 mm/vạch

9 mm/vòng; 0.05 mm/vạch

Giá trị vạch chia trượt dưới vi mô

0.2 mm/vòng; 0.001 mm/vạch

0.2 mm/vòng; 0.001 mm/vạch

0.2 mm/vòng; 0.001 mm/vạch

0.2 mm/vòng; 0.001 mm/vạch

Giá trị vạch chia cắt

1.25 mm/vòng; 0.01 mm/vạch

2 mm/vòng; 0.01 mm/vạch

2 mm/vòng; 0.01 mm/vạch

2 mm/vòng; 0.01 mm/vạch

Động cơ truyền động

Động cơ bơm thủy lực

1HPx4P

1HPx4P

1HPx4P

1HPx4P

Động cơ bơm làm mát

1/8HPx2P

1/8HPx2P

1/4HPx2P

1/4HPx2P

Kích thước máy



Dài x Rộng x Cao

1750x1050x1400 mm

2200x1840x1530 mm

2200x1840x1530 mm

2200x1950x1530 mm

Khối lượng tịnh

1650kgs

2900kgs

3000kgs

3400kgs

Phụ kiện tiêu chuẩn theo máy

Bánh dẫn và bích lắp bánh dẫn

Đá mài và bích lắp đá mài

Thanh dẫn hướng tiếp liệu tiến ngang và lưỡi cacbide

Thanh dẫn hướng tiếp liệu tiến dọc và lưỡi cacbide

Hệ thống điện

Hệ thống thủy lực

Hệ thống làm mát

Sửa đá kim cương

Đèn làm việc

Dụng cụ và hộp dụng cụ

Phụ kiện lựa chọn

Giá cân bằng bánh mài và trục cân bằng

Đồ gá cấp phôi tiến ngang tự động

Đồ gá cấp phôi tay cho mài tiến ngang (lên và xuống)

Bộ đẩy sản phẩm thủy lực (tiến ngang)

Đồ gá cấp liệu tự động cho mài suốt (Đk: 5-20mm, dài 100-600mm)

Đồ gá cấp liệu tự động cho mài suốt kiểu máng chứa (Đk: 2-8mm, dài 50-180mm)

Đồ gá thu sản phẩm sau mài tự động (mài tiến dọc)

Giá đỡ kiểu V các thanh dài (ĐK 2-14mm)

Đồ gá mài profile

Bộ làm mát và tách từ

Bộ tách từ và lọc giấy

Làm mát kiểu cyclone

Đồ gá cấp và thu sản phẩm tự động (mài tiến ngang)

Cấp phôi rung (mài suốt)

Bộ gá đỡ chi tiết mài dài (mài suốt) L: 250-500mm

Các cam kết và thông tin liên hệ

 Với các nhu cầu về các chủng loại máy khác, vui lòng liên hệ với chúng tôi qua số điện thoại: 0912.002.160 hoặc email: cuongattjsc@gmail.com để nhận được tư vấn về các giải pháp kỹ thuậtcác tính năng máy và các thiết bị khác cũng như nhận được giá tốt nhất.

 Chúng tôi cam kết cung cấp giải pháp hàng đầu, hỗ trợ nhiệt tình, chất lượng máy đảm bảo và giá cả cạnh tranh cùng với đội ngũ kỹ thuật chuyên nghiệp, bảo dưỡng bảo trì sẵn sàng 24/24 và 7/7. Giảm thiểu thời gian dừng máy vì bất kỳ lý do gì.

Công ty Cổ phần Thương mại và Công nghệ Á Châu cam kết cung cấp cho khách hàng giải pháp đầu tư hiệu quả, cạnh tranh và uy tín nhất.
