Giới thiệu về dòng máy mài thủy tĩnh
"Là dòng máy mài tròn ngoài sử dụng hệ thống thủy tĩnh duy nhất ở châu Á chuyên dụng mài chi tiết đặc biệt. Đá mài có kích thước lên tới Ø610x150xØ254. Mài một cấp tốc độ giúp cho khả năng mài có hiệu quả lên gấp 10 lần, cắt giảm đáng kể thời gian gia công và chi phí lao động."

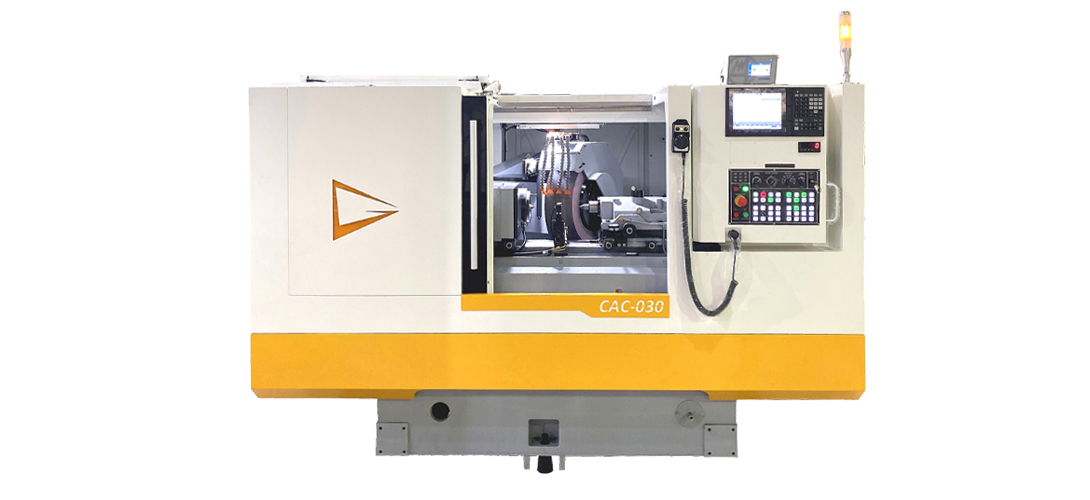

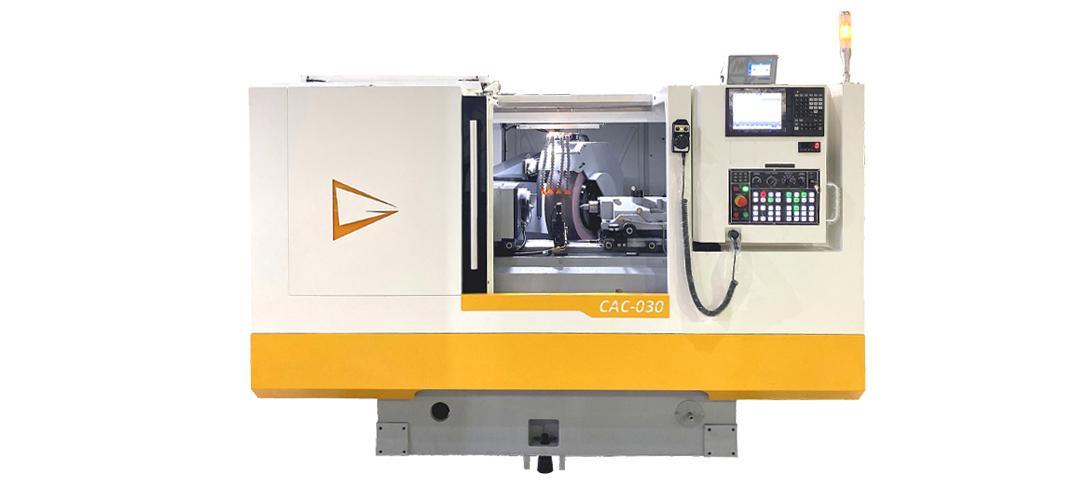

Hình ảnh máy mài tròn ngoài thủy tĩnh CAC-030
Hình ảnh chi tiết được mài trên máy mài tròn ngoài thủy tĩnh CAC-030
Các đặc điểm kỹ thuật
- Được trang bị hệ thống trục chính chịu lực thủy tĩnh
- Độ nhám bề mặt của phôi <0,1 μm; hiệu quả cắt nặng> 0,3mm; độ tròn <0,2μm
- Độ thẳng chuyển động của trục Z: ± 1.5μm; 3μm / 1000mm
- Cấu trúc chính, bao gồm bệ máy, đầu gia công, ụ động và đầu bánh mài được thông qua hệ thống thiết kế tiên tiến của mô hình Động lực học chất lỏng tính toán (CFD) & Phương pháp Boltzmann (LBM), tối ưu hóa hoàn toàn cấu trúc máy và giảm đáng kể sự biến dạng
- Được trang bị trục vít me đai ốc chính xác cao THK / NSK, đảm bảo không cho rung lắc trong khi làm việc
- Độ cứng cao và khả năng chống rung cao trên trục chính thủy tĩnh, so với trục quay ổ bi / ổ trục động thông thường trong quá trình cắt nặng, nó thể hiện hiệu quả gia công cao hơn 10 lần và có thể giảm đáng kể thời gian gia công và chi phí sản xuất.
- Máy được thiết kế và sản xuất 100% tại Đài Loan, tất cả các thành phần đúc đều được xử lý giảm chấn để đảm bảo sự ổn định của máy.
Thông số kỹ thuật của máy
Model | Đơn vị | CAC-055 | CAC-030 |
Bộ điều khiển | Fanuc 0i-TF / Mitsubishi M80 | Fanuc 0i-TF / Mitsubishi M80 | |
Khả năng gia công |
|
| |
Khoảng cách giữa các đầu tâm máy | mm | 550 | 300 |
Chiều dài bàn máy | mm | 350 | 350 |
Tải trọng tối đa giữa các đầu tâm máy | kg | 150 | 150 |
Đường kính lớn nhất của đá mài | mm | 330 | 330 |
Đá mài |
|
| |
Đường kính bánh đá mài (Đường kính x Chiều rộng x Đường kính) | mm | Ø610x150xØ254 | Ø610x150xØ254 |
Tốc độ bánh đá mài | rpm | 0~2000 | 0~2000 |
Tốc độ tối đa ngoại vi đá mài | m/sec | 63 | 63 |
Đầu trục chính |
|
| |
Độ côn tâm trục chính | -- | MT:4 | MT:4 |
Tốc độ quay trục chính | rpm | 25~500 | 25~500 |
Ụ động |
|
| |
Độ côn tâm trục | -- | MT:4 | MT:4 |
Chiều dài bàn trượt | mm | 50 | 50 |
Bàn làm việc |
|
| |
Bước tiến kiểu rapid của trục Z | m/min | 10 | 10 |
Hành trình bàn di chuyển tối thiểu | mm | 0.001 | 0.001 |
Động cơ |
|
| |
Động cơ trục quay đá mài | kW | 11 | 11 |
Động cơ đầu trục chính | kW | 1.4 (Fanuc) / 2.2 (Mitsubishi ) | 1.4 (Fanuc) / 2.2 (Mitsubishi ) |
Động cơ servo bước tiến đầu đá mài (trục X) | kW | 1.4 (Fanuc) / 2.2 (Mitsubishi ) | 1.4 (Fanuc) / 2.2 (Mitsubishi ) |
Động cơ servo bước tiến bàn làm việc (Z axis) | kW | 1.4 (Fanuc) / 2.2 (Mitsubishi ) | 1.4 (Fanuc) / 2.2 (Mitsubishi ) |
Bơm thủy lực | kW | 1.5 | 1.5 |
Bơm bôi trơn trục chính | kW | 0.75 | 0.75 |
Bơm nước làm mát | W | 650 | 650 |
Sức chứa |
|
| |
Bể trục chính chịu lực thủy tĩnh | liter | 60 | 60 |
Bể thủy lực | liter | 60 | 60 |
Thùng chứa nước làm mát | liter | 260 | 260 |
Không gian sàn máy / Trọng lượng máy |
|
| |
NW (Xấp xỉ) | kg | 5600 | 5100 |
Chiều dài | mm | 3943 | 3743 |
Chiều rộng | mm | 3245 | 3245 |
Chiều cao | mm | 2250 | 2250 |
Các sản phẩm gia công trên máy mài thủy tĩnh
ASTM |
SCM-415 |
Spheroidal Graphite Cast Iron |
20CrMnTiH |
20CrMnTiH |
20CrMnTiH |
Phụ kiện tiêu chuẩn
- Bánh răng trục chính chịu thủy lực tĩnh
- Bộ điều khiển CNC Fanuc
- Đầu bút khắc kim cương (loại cố định)
- Đá mài và mặt bích (có dụng cụ lắp ráp) (Φ610x150xΦ254)
- Bộ mã hóa tuyến tính HEIDENHAIN trục X / Z
- Bể thủy lực và hệ thống làm mát
- Bể làm mát với bộ tách từ tính / bộ lọc giấy
- Khoảng trống & thiết bị kiểm soát sự cố
- Thiết bị nâng bánh đá mài
- Bảo vệ chống bắn tóe hoàn toàn kín có mái che
- Đèn làm việc
- Hộp dụng cụ
Phụ kiện tùy chọn
- Bánh xe và trụ cân bằng
- Bộ hỗ trợ kẹp chi tiết
- Mâm cặp khí 3 chấu tự động
- Bộ hút sương dầu
- Hệ thống cân bằng động
- Máy biến áp
- Mũi chống tâm carbua
- Hệ thống làm mát
- Mặt bích bánh xe (phụ tùng)
