MÁY MÀI TRÒN NGOÀI PALMARY GU20x40S

Cập nhật 07/10/2021

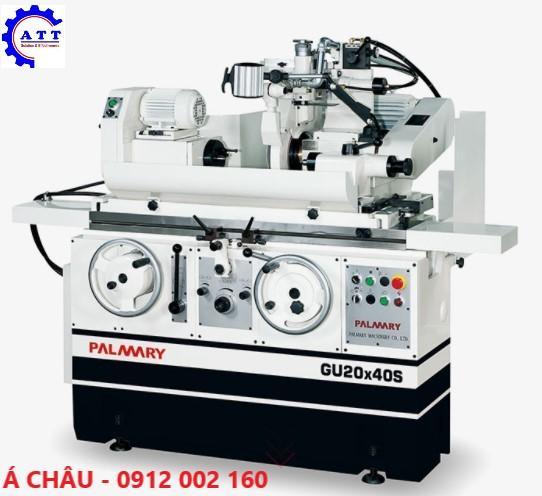

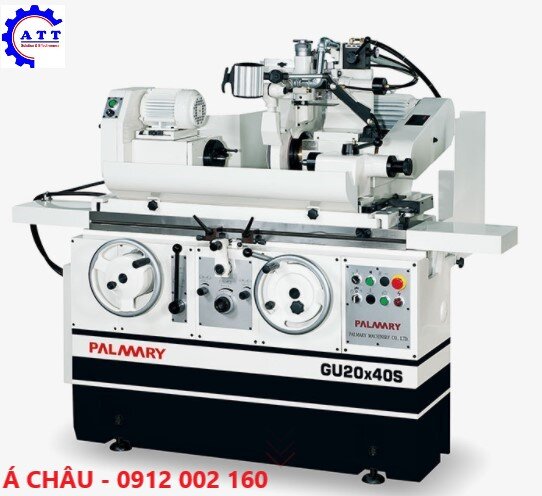

Hình ảnh máy mài tròn Palmary, model: GU20x40S

1. Giới thiệu về máy mài tròn Palmary

Máy mài tròn ngoài còn gọi là máy mài tròn vạn năng và có thể mài được lỗ khi được trang bị thêm đầu mài lỗ (phụ kiện lựa chọn).

Máy mài tròn vạn năng PALMARY dòng sản phẩm GU với các models: GU20x40S có đường kính qua bàn 200mm và chiều dài mài 400mm, GU32x60S, GU32x100S, GU32x150S, GU32x200S có đường kính qua bàn 320mm và chiều dài mài lần lượt là: 600, 1000, 1500 và 2000mm và GU42x60S, GU42x100S, GU42x150S, GU42x200S có đường kính qua bàn 420mm và chiều dài mài lần lượt là: 600, 1000, 1500 và 2000mm.

Chúng là dòng máy mài tròn vạn năng có độ chính xác cao của Palmary – Đài Loan có kết cấu cứng vững và ổn định cao của cấu trúc, độ chính xác khi mài và sự thuận tiện trong vận hành. Mỗi máy cung cấp khả năng vận hành linh hoạt tối đa do đó cho phép thực hiện các hoạt động mài đa dạng như mài tròn ngoài, mài mặt đầu, mài mặt vai, mài mặt côn, mài tròn lỗ (mài trong).

Bạn sẽ nhận được thêm giá trị khi đưa máy mài tròn PALMARY vào dây chuyền sản xuất của mình.

2. Tính năng thiết kế của máy

Đầu trục chính ổn định và cứng cáp

Trục chính chạy trên vòng bi chính xác, đảm bảo trục chính ổn định tối đa. Nó đảm bảo độ chính xác mài vượt trội cho đường kính bên ngoài (mài tròn ngoài), đường kính bên trong (mài lỗ - tùy chọn) & mặt cuối (mặt đầu).

Đầu bánh mài chính xác

Trục chính mang bánh mài được gia công chính xác từ thép hợp kim chất lượng cao, thường hóa, tôi luyện, thấm cacbon và xử lý dưới 0, xử lý mài chính xác và đánh bóng đạt hiệu ứng gương.

Vòng bi thủy tĩnh đặc biệt

Trục chính mang bánh mài chạy bằng cách sử dụng ổ trục thủy tĩnh đặc biệt và đặc biệt lý tưởng cho công việc mài chính xác. Nó có tốc độ cao, không có ma sát giữa các kim loại, không sinh nhiệt, không biến dạng, độ chính xác cực cao và sử dụng liên tục.

Ứng dụng mài đa dạng

Máy mài tròn của Palmary cho phép mài tiến đá thẳng (trụ ngắn), mài ngang (mài mặt vai – trụ bậc), mài tiến đá dọc (mặt trụ dài), mài mặt cuối (mặt đầu), mài côn & mài trong (mài lỗ - tùy chọn) cho các mục đích gia công khác nhau.

3. Thông số kĩ thuật

4. Phụ kiện tiêu chuẩn

• Đá mài và bích lắp đá mài
• Mũi tâm chết phủ carbide MT3
• Hệ thống thủy lực
• Hệ thống làm mát
• Mũi sửa đá kim cương và gá lắp trên bàn
• Đèn làm việc
• Dụng cụ lắp đặt và hộp dụng cụ

5. Phụ kiện lựa chọn

• Đồ gá mài lỗ
• Đồ gá sửa đá kim cương cho đá mài ngoài và mài lỗ hướng lên
• Đồ gá sửa đá kim cương lắp trên ụ động
• Đồ gá sửa đá kim cương cho đá mài ngoài và mài lỗ lắp 1 phía
• Thiết bị xén góc
• Thiết bị xén bán kính
• Kẹp tốc (bộ 6 cái)
• Luy nét tĩnh
• Luy nét tĩnh kiểu 2 điểm
• Luy nét tĩnh kiểu 3 điểm
• Mâm cặp 3 chấu tự định tâm
• Mâm cặp 4 chấu
• Làm mát và tách từ
• Làm mát và tách từ, lọc giấy
• Thiết bị sửa đá bằng tay chưa bù tự động
• Thiết bị sửa đá cho dòng máy NC có bù tự động
• Giá cân bằng đá và trục kiểm tra

Hình ảnh danh mục phụ kiện tiêu chuẩn và lựa chọn
