Giới thiệu về dòng máy mài thủy tĩnh
"Là dòng máy mài phẳng sử dụng hệ thống thủy tĩnh duy nhất ở châu Á, hệ thống hỗ trợ các cơ cấu máy mài chi tiết cực kỳ hiện đại hóa. Đá mài có kích thước lên tới Ø355x50xØ127, trục chính chứa đá mài được thiết kế nằm ngang so với bàn máy làm việc. Mài một cấp tốc độ giúp cho khả năng mài có hiệu quả lên gấp 10 lần, cắt giảm đáng kể thời gian gia côn và chi phí lao động."

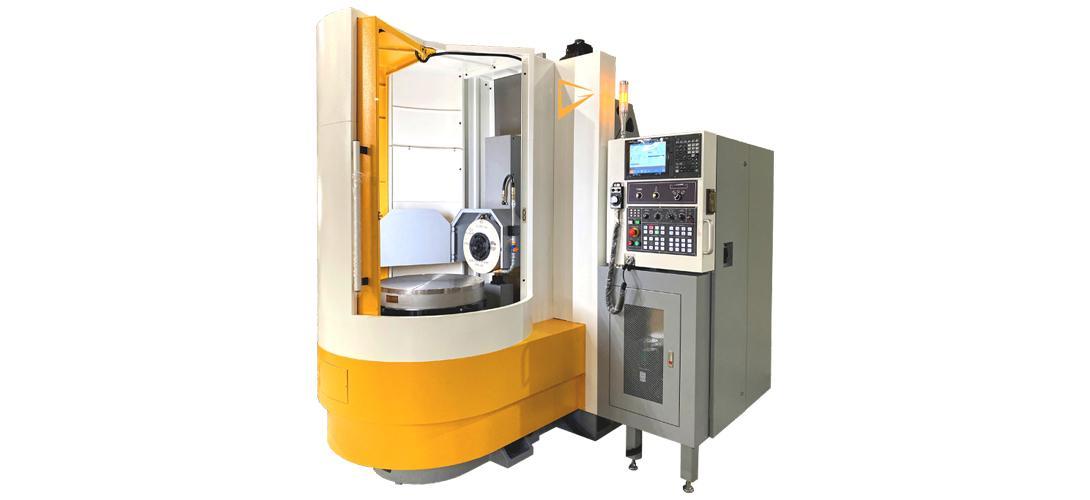

Hình ảnh máy mài phẳng GRC-060 có trục chính nằm ngang so với bàn máy
Video quá trình mài chi tiết trên máy mài phẳng GRC-060

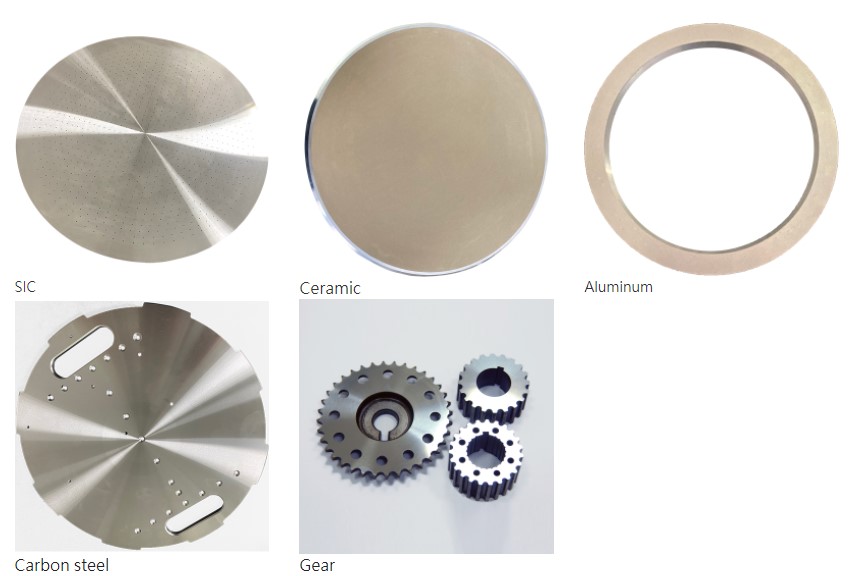

Chi tiết được mài trên máy mài thủy tĩnh GRC-060
- Silicon Carbide
- Gốm ceramic
- Nhôm
- Thép carbon
- Bánh răng
Các tính năng kỹ thuật máy mài thủy tĩnh
- Tất cả các thành phần của máy - tấm đế, đầu trục chính, đầu ụ động, đá mài... đều được thiết kế với sự hỗ trợ của mô hình động lực học (CFD) và phương pháp mạng lưới Boltzmann (LBM). Từ đó, kết cấu cơ động học của toàn bộ máy đã được tối ưu hóa, giảm đáng kể khả năng biến dạng do ứng suất dư
- Được trang bị bàn quay thủy tĩnh có độ cứng cao được cấp bằng sáng chế, độ cứng vững lớn hơn 400kgf / μm, một bảng Φ800 với khả năng chịu tải là > 10000kg
- Sử dụng hệ điều khiển Mitsubishi, với giao diện người dùng (HMI) có tính năng giao tiếp nhanh chóng và thuận tiện cho người hoạt động
- Hệ thống thủy tĩnh của chúng tôi (trục chính và bàn quay) được trang bị bộ tích điện để tránh bị hư hỏng do mất điện hoặc mất áp suất
- Độ cứng cao của trục chính thủy tĩnh theo cả hướng tâm và dọc trục cho phép các trục chính tạo ra nhiều loại hoàn thiện － từ cắt tốc độ nặng> 0,5mm đến bề mtj hoàn thiện như gương - với độ nhám bề mặt tối ưu là Ra. <0,02µm
- Độ cứng cực cao và khả năng hấp thụ va đập của hệ thống làm cho hệ thống mài và cắt nặng hiệu quả hơn ít nhất mười lần so với trục quay ổ bi truyền thống và trục quay thủy động, vì vậy khách hàng có thể giảm đáng kể thời gian gia công và chi phí lao động
- Để tối đa hóa độ ổn định và khả năng chịu tải, trục Y (lên / xuống) và trục Z (tiến / lùi) của trục bánh mài được trang bị đường dẫn thẳng SCHNEEBERGER / THK / NSK
- Được trang bị vít me đai ốc bi THK / NSK, đảm bảo không có sự rung lắc đáng kể
- Động cơ trục chính của bánh mài sử dụng động cơ Siemens, chống thấm cao và có thể chống ẩm cao
- Sản phẩm được thiết kế và sản xuất tại Đài Loan. Để đảm bảo sự ổn định của máy, tất cả các bộ phận đúc đều phải trải qua quá trình giảm áp
Chi tiết đang được đo độ đồng phẳng sau khi gia công trên máy mài GRC-060
Bàn kẹp từ tính và đá mài máy mài tròn GRC-060
Các thông số kỹ thuật chính máy mài phẳng
Models | Đơn vị | GRC-080 | GRC-060 |
Bộ điều khiển | Mitsubishi M80 | Mitsubishi M80 | |
Kết cấu | Đường dẫn tuyến tính trục Y Đường dẫn tuyến tính trục Z | Đường dẫn tuyến tính trục Y Đường dẫn tuyến tính trục Z | |
Bàn quay / Cơ cấu bánh xe |
|
| |
Đường kính bàn quay | mm | 800 | 600 |
Bán kính tối đa của đá mài | mm | 425 | 325 |
Tâm trục chính đến bề mặt bàn | mm | 450 | 450 |
Tối đa kích thước phôi (Đường kính x Chiều cao) | mm | 850x270 | 650X270 |
Góc nghiêng cho bàn làm việc | - | +/- 2 độ | +/- 2 độ |
Bánh mài (Đường kính x Rộng x Lỗ) | mm | Ø355x50xØ127 | Ø355x38xØ127 |
Tốc độ trục chính của bánh xe (50 / 60HZ) | vòng / phút | 1450/1750 | 1450/1750 |
Tốc độ bàn quay | vòng / phút | 10 ~ 350 | 10 ~ 350 |
Thông số động cơ |
|
| |
Động cơ trục chính đá mài | kW | 7,5 | 7,5 |
Động cơ bàn quay (trục B) | kW | 3 | 3 |
Động cơ trục Y (với hệ thống phanh) | kW | 4,5 | 4,5 |
Động cơ trục Z | kW | 3 | 3 |
Bơm thủy lực | kW | 1,5 | 1,5 |
Bơm bôi trơn trục chính | kW | 0,75 | 0,75 |
Bơm nước làm mát | W | 650 | 650 |
Bước tiến |
|
| |
Chuyển động di chuyển chéo trục Z | MPG / mm | x1, x10, x100 / | x1, x10, x100 / |
0,0001, 0,0001, 0,0001 | 0,0001, 0,0001, 0,0001 | ||
Bước tiến dọc trục Y | MPG / mm | x1, x10, x100 / | x1, x10, x100 / |
0,0001, 0,0001, 0,0001 | 0,0001, 0,0001, 0,0001 | ||
Thể tích chứa |
|
| |
Bể trục chính thủy tĩnh | lít | 60 | 60 |
Bể bôi trơn thủy lực | lít | 60 | 60 |
Thùng chứa nước làm mát | lít | 160 | 160 |
Không gian sàn |
|
| |
Trọng lượng tịnh / Tổng trọng lượng (ước chừng) | Kilôgam | 7400/8400 | 6900/7900 |
Không gian sàb (Chiều dài) (ước chừng) | mm | 3920 | 3920 |
Không gian sàn (Chiều rộng) (ước chừng) | mm | 2097 | 2097 |
Không gian sàn (Chiều cao) (ước chừng) | mm | 2780 | 2780 |
Phụ kiện tiêu chuẩn
- Trục chính chịu lực thủy tĩnh
- Bàn quay thủy tĩnh
- Bánh xe, mặt bích và công cụ lắp ráp
- Bảo vệ chống bắn tóe hoàn toàn kín có mái che
- Trục đường dẫn tuyến tính Y / Z THK / NSK / SCHNEEBERGER
- Bộ mã hóa tuyến tính trục Y
- Tủ đầm nhỏ
- Hệ thống làm sạch tự động
- Bể làm mát với bộ tách từ tính / bộ lọc giấy
- Bể thủy lực và hệ thống làm mát
- Bộ điều khiển CNC
- Hộp dụng cụ
Phụ kiện tùy chọn
- Bộ mã hóa tuyến tính trục Z
- Máy biến áp
- Bộ điều chỉnh điện áp
- Bộ hút sương dầu
- Hệ thống cân bằng bánh xe trực tiếp
- Bàn kẹp từ trường vĩnh cửu
- Bộ khử từ
- Mâm cặp điện từ
- Mâm cặp chân không
- Mặt bích bánh xe (phụ tùng)
