GIỚI THIỆU VỀ DÒNG MÁY KHOAN LỖ SÂU KIỂU GIƯỜNG MODEL ST2000/ST1500

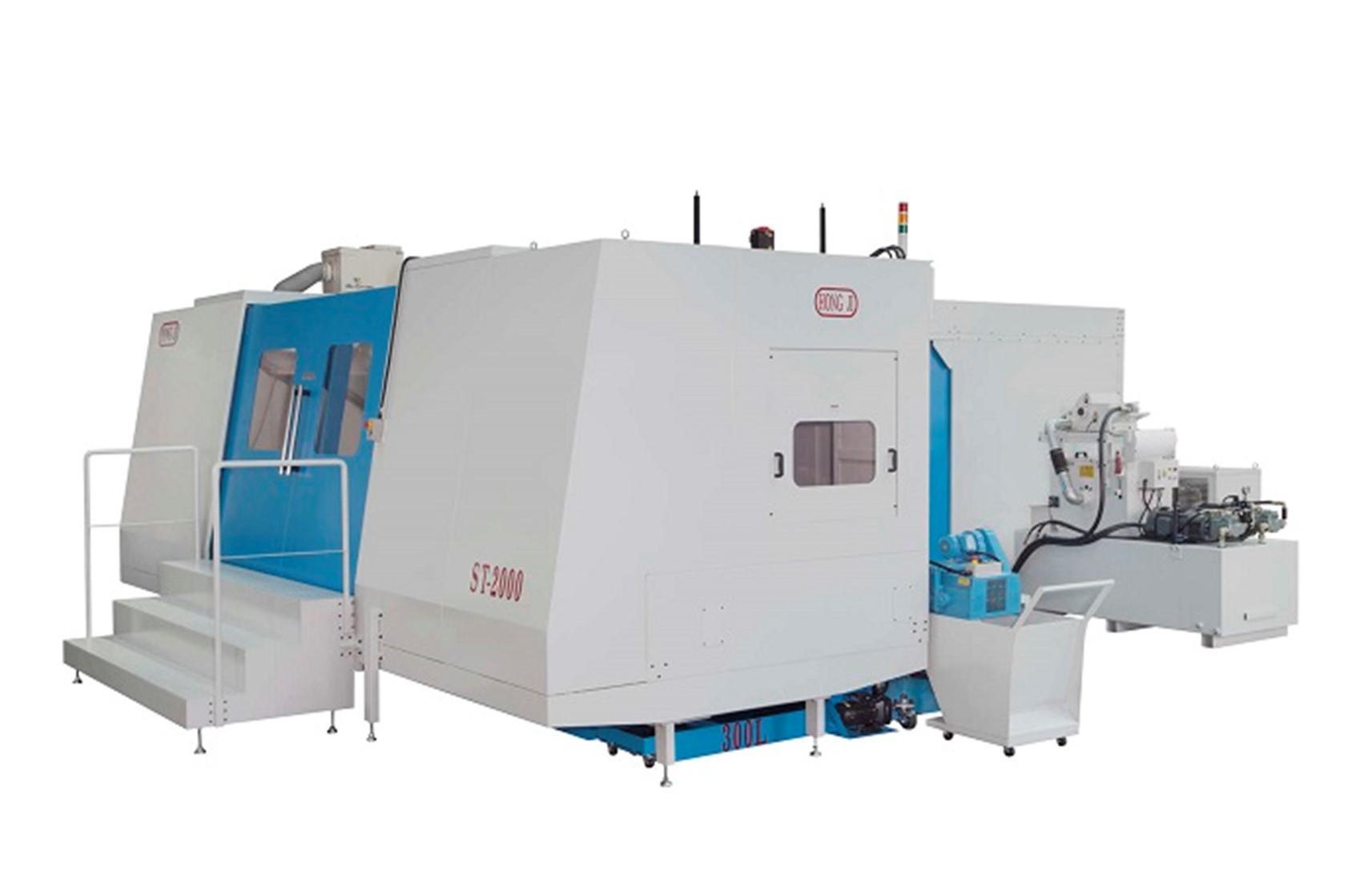

Máy khoan lỗ sâu kiểu giường model ST2000
ĐẶC TRƯNG CỦA MÁY KHOAN LỖ SÂU KIỂU GIƯỜNG
- Các loại máy có điều khiển CNC được thiết kế để khoan các đường ống dẫn nước, lỗ chốt đẩy của các khuôn phun lớn.
- Cột có vách tổ ong cứng cáp mang lại điều kiện cắt ổn định. Vật đúc FC-32 đã được khử ứng suất và ủ.
- Thiết kế thay đổi dụng cụ đặc biệt nhanh chóng để tăng hiệu quả công việc lên nhiều lần.
- Các loại máy này cũng có thể được trang bị trục chính thứ hai để phay & taro và bàn quay để tăng công suất của máy cho các quy trình phức tạp.
THÔNG SỐ KỸ THUẬT
Thông số kỹ thuật | ST-2000 | ST-1500 | |
Bộ điều khiển | CNC | Fanuc / Mitsubishi / Siemens / Khác | Fanuc / Mitsubishi / Siemens / Khác |
Khả năng khoan | Số trục chính | 1 | 1 |
| Đường kính khoan | Ø3 - Ø25mm (Ø5 - Ø40mm) | Ø3 - Ø25mm (Ø5 - Ø40mm) |
| Chiều sâu khoan (Z) | 2000mm | 1500mm |
Hành trình | Hành trình ngang của bàn (X) | 2200mm | 1600mm |
| Hành trình đứng của trục chính (Y) | 1200mm | 1000mm |
| Hành trình di chuyển cột (W) (tùy chọn) | 500mm | 400mm |
Tốc độ | Tiến dao khoan | 10-250mm/phút | 10-250mm/phút |
| Trục chính vòng/phút | 0~6000 | 0~6000 |
Bơm áp suất cao | Áp suất | 0~100kg/cm² | 0~100kg/cm² |
| Dòng chảy ra | 30~100L/phút | 30~100L/phút |
| Bình dầu | 1500L | 1500L |
Bàn làm việc | Kích thước bàn | 1600 x 2600mm | 1300x1800mm |
| Trọng tải tối đa | 15 000 kg | 10 000kg |
Khác | Chức năng tùy chọn | Phay và Taro | Phay và Taro |
| Phụ kiện tùy chọnn | Bàn xoay | Bàn xoay |
| Trọng lượng máy (kg) | 23 000 kg | 19 000kg |
| Kích thước máy (bao gồm phụ kiện) | 7100 x 7000 x 3500mm | 6800 x 6300 x 3500mm |
PHỤ KIỆN TIÊU CHUẨN
- Bộ lọc giấy
- Máy tách từ
- Hệ thống tách dầu và phoi
- Bơm dầu cao áp
- Hệ thống bôi trơn tự động
- Màn hình tải động cơ trục chính
- Bình dầu ngoài/ Đồng hồ đo mức dầu
- Biến áp
- Vít và khối cân bằng
- Hộp dụng cụ/đèn làm việc/đèn báo động
- Hướng dẫn vận hành cơ/điện
PHỤ KIỆN TÙY CHỌN
- Bộ làm mát dầu
- Dầu cắt
- Mũi khoan sâu
- Ống lót dẫn hướng
- Tấm chèn
- Ổn áp tự động
- Tấm chắn toàn bộ
- Điều hòa không khí
- Bộ thu sương dầu
- Vỏ bộ lọc túi

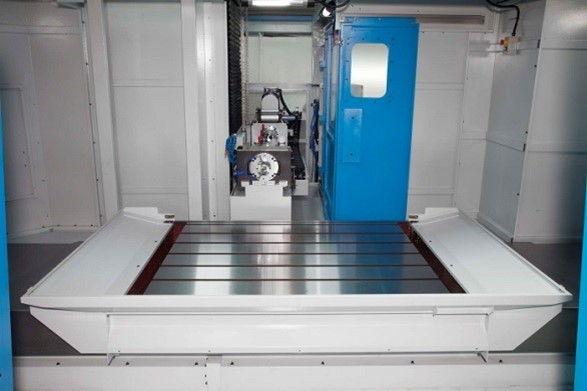

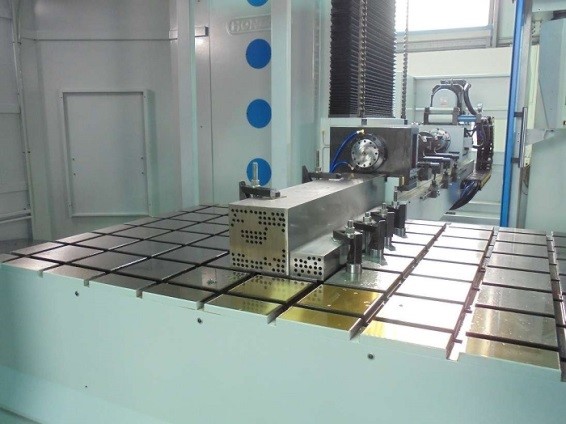

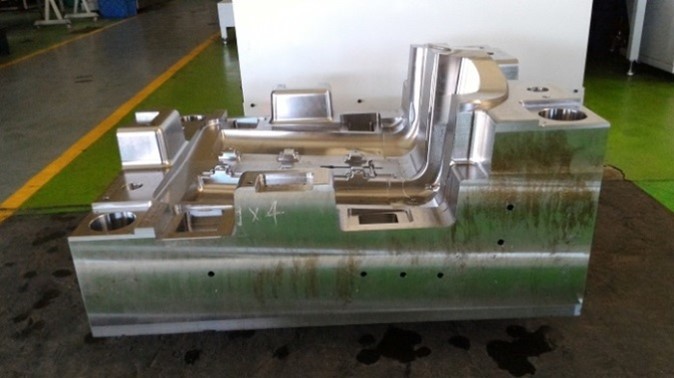

MỘT SỐ HÌNH ẢNH KHÁC
