GIỚI THIỆU MÁY KHOAN LỖ SÂU KIỂU GIƯỜNG MODEL ST1200

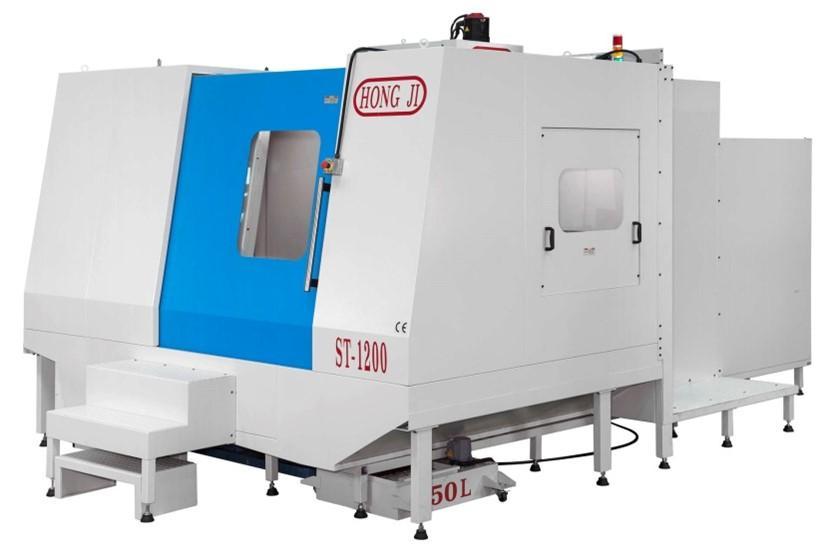

Máy khoan lỗ sâu kiểu giường ST1200
ĐẶC TRƯNG CỦA MÁY KHOAN LỖ SÂU KIỂU GIƯỜNG
- Loại máy có bốn trục này được thiết kế để khoan khuôn có kích thước trung bình và phôi không đều.
- Với hệ thống loại bỏ phoi tốt và vòng tuần hoàn dầu, phoi không cản trở và dầu làm mát được cung cấp đủ khi khoan.
- Bàn làm việc với trục X và trục W. Bàn làm việc có thể di chuyển ngang, vì vậy nó phù hợp để khoan các phôi không đều.
- Thiết kế thay đổi dụng cụ đặc biệt nhanh chóng để tăng hiệu quả công việc lên nhiều lần.
THÔNG SỐ KỸ THUẬT
Thông số kỹ thuật | ST-1200 | |
Bộ điều khiển | CNC | Fanuc / Mitsubishi / Siemens / Khác |
Khả năng khoan | Số trục chính | 1 |
Đường kính khoan | Ø3 - Ø25mm (Ø5 - Ø40mm) | |
Chiều sâu khoan (Z) | 1200mm | |
Hành trình | Hành trình ngang của bàn (X) | 1000mm |
Hành trình đứng của trục chính (Y) | 800mm | |
Hành trình di chuyển cột (W) (tùy chọn) | 400mm | |
Tốc độ | Tiến dao khoan | 10-250mm/phút |
Trục chính vòng/phút | 0~6000 | |
Bơm áp suất cao | Áp suất | 0~100kg/cm² |
Dòng chảy ra | 30~100L/phút | |
Bình dầu | 1500L | |
Bàn làm việc | Kích thước bàn | 1000 x 1200mm |
Trọng tải tối đa | 5000 kg | |
Khác | Chức năng tùy chọn | Phay và Taro |
Trọng lượng máy (kg) | 12000 kg | |
Kích thước máy (bao gồm phụ kiện) | 5800 x 4200 x3000mm | |
PHỤ KIỆN TIÊU CHUẨN
- Bộ lọc giấy
- Máy tách từ
- Hệ thống tách dầu và phoi
- Bơm dầu cao áp
- Hệ thống bôi trơn tự động
- Màn hình tải động cơ trục chính
- Bình dầu ngoài/ Đồng hồ đo mức dầu
- Biến áp
- Vít và khối cân bằng
- Hộp dụng cụ/đèn làm việc/đèn báo động
- Hướng dẫn vận hành cơ/điện
PHỤ KIỆN TÙY CHỌN
- Bộ làm mát dầu
- Dầu cắt
- Mũi khoan sâu
- Ống lót dẫn hướng
- Tấm chèn
- Ổn áp tự động
- Tấm chắn toàn bộ
- Điều hòa không khí
- Bộ thu sương dầu
- Vỏ bộ lọc túi
MỘT SỐ HÌNH ẢNH KHÁC
