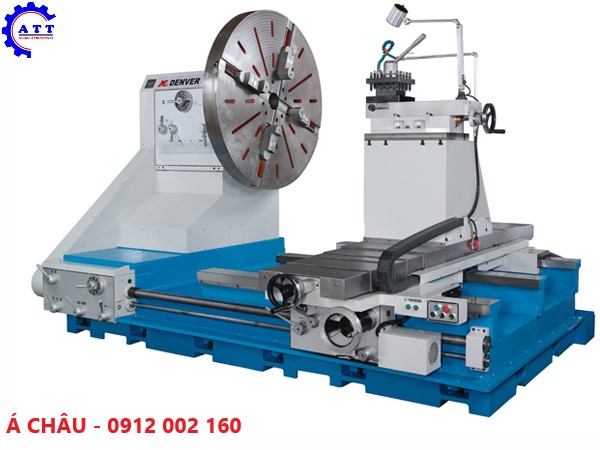

Là dòng máy tiện vạn năng đặc biệt và được dùng để chuyên tiện các chi tiết ngắn có đường kính lớn. Máy được dùng nhiều trong các phân xưởng để chế tạo chi tiết cho ngành công nghiệp sản xuất xi măng, thủy điện, nhiệt điện, công nghiệp giấy, lọc và hóa dầu,...
Tính năng thiết kế của máy
Thân máy
(1) Đúc liền khối với cấu trúc bên trong được gia cố bằng các gân tăng cứng, thêm đường trượt thứ 3 để phù hợp gia công các chi tiết gia công lớn và nâng cao khả năng cắt hạng nặng.
(2) Phần băng trống với khe hở đặc biệt có cấu trúc gia cố, nó không ảnh hưởng đến độ ổn định cắt khi chạy trên phần đó nếu cần thiết.
Trục chính
(1) Đường kính lỗ 152mm, thay đổi tốc độ 16 cấp, thay đổi tốc độ trục chính với chức năng nhảy tốc độ dễ dàng và cơ cấu đỡ ba điểm cho hộp.
(2) Được trang bị phanh điện từ, có thể điều chỉnh phanh dễ dàng tùy theo vật liệu và tốc độ gia công khác nhau.
(3) Bánh răng và trục được làm bằng vật liệu siêu hợp kim với vòng bi để mang lại độ bền cắt và tiếng ồn sản xuất thấp.
(4) Hệ thống bôi trơn bể dầu kín với nguồn cung cấp dầu bắt buộc bằng bơm cơ khí để đạt được hiệu quả bôi trơn tốt hơn.
Hộp số
Truyền động nhanh chóng, thay đổi chuyển động quay thuận và ngược, có trang bị thiết bị an toàn với bôi trơn bồn dầu kín tự động & cấp liệu nhanh.
Xe dao
Bề mặt được xử lý chống ma sát với việc phun dầu thường xuyên, được bôi trơn và chịu được ma sát.
Kiểm soát điện
Động cơ 20HP, thiết bị khởi động an toàn 2 giai đoạn và hệ thống cắt điện quá tải.
Chi tiết đúc
Thép FC-30 được sử dụng cho các kết cấu chính như đế, trục chính, hộp xe dao được ủ và không bị biến dạng.
Gia công
Thân máy, trục chính, hộp xe dao, rất nhiều bề mặt của tấm di chuyển, bàn trượt lắp đài dao, ống trục ụ động được xử lý tôi tần số cao, mài chính xác để kéo dài tuổi thọ.
Thông số kỹ thuật
Thông số kỹ thuật | LA-460 / 560 | |||
HF-1500 | HF-2000 | HF-2500 | ||
Khả năng tiện | Đường kính tiện qua băng máy | 1500 | 2000 | 2500 |
Đường kính tiện qua bàn xe dao | 1100 | 1600 | 2100 | |
Khoảng cách chống tâm | 1000 | |||
Băng máy | Đường kính vật tiện qua băng lõm | 1900 | 2400 | 2900 |
Chiều rộng băng máy | 2010 (79") | |||
Chiều dài băng | 1150 | |||
Số đường trượt | 3 đường | |||
Trục chính | Lỗ tâm trục chính | 152 (6") OP: 230 (9") | ||
Số cấp tốc độ | 16 steps | |||
Phạm vi tốc độ trục chính | 4~420 rpm | |||
Mũi trục chính | ASA A2-11 / OP:A2-15,A2-20 | |||
Hành trình của đài dao trên | 370(14.57") | |||
Kích thước dụng cụ cắt | 40 x 40(1.57" x 1.57") | |||
Động cơ | Công suất động cơ trục chính | 30HP (22.5kw) | ||
Công suất động cơ làm mát | 1/8HP (0.1kw) | |||
Màu sơn | Màu sơn phần trên + phần dưới | Light gray white RAL-7035 + blueRAL-5015 | ||
Các phụ kiện đi kèm
1. Phụ kiện tiêu chuẩn
- Thiết bị bôi trơn cho Ụ trục chính
- Động cơ trục chính: 30HP
- Phanh từ
- Hộp số Metric / Inch
- Tiến dao nhanh dọc & ngang
- Bôi trơn tự động trục XZ
- Các trục XZ phủ Turcite-B
- Mâm phẳng với 4-chấu 60 "
- Mũi tâm chết
- Áo tâm
- Chìa vặn đài dao
- Miếng đệm thăng bằng máy
- Hộp dụng cụ & dụng cụ
- Hướng dẫn vận hành
2. Phụ kiện lựa chọn
- Ụ động khỏe
- Mâm phẳng với 4-chấu 70 "
- Thiết bị làm mát
- Lỗ trục chính (230mm) 9 "
- Mũi trục chính: A2-15
- Mũi trục chính: A2-20
