"Là dòng máy rèn nóng điều khiển trực tiếp bằng bánh đà, máy rèn dập nóng Đài Loan hãng JING DUANN dòng FP-X tốc độ chạy nhanh, vật liệu rèn và thời gian tiếp xúc với khuôn được rút ngắn nên tuổi thọ khuôn được nâng cao. Thanh dẫn hướng thanh trượt thiết kế kiểu chữ X, khắc phục hoàn toàn hiện tượng dãn nở do nhiệt từ khuôn sang. Dòng FP-X có 5 models máy với lực dập từ 600 - 1600 tấn, hành trình đầu búa nằm trong dải từ 200 - 300 mm "

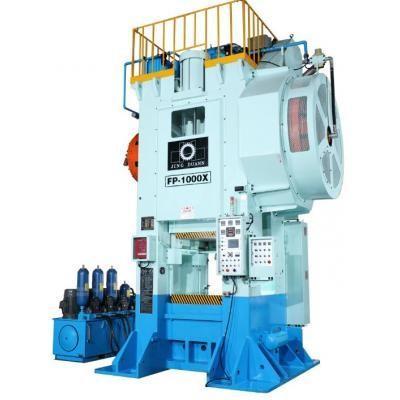

Hình ảnh máy rèn dập nóng JING DUANN dòng FP-1000X
Video quá trình dập trên máy rèn dập nóng JING DUANN dòng FP-400
Đặc trưng thiết kế máy rèn dập nóng JING DUAN FP-X

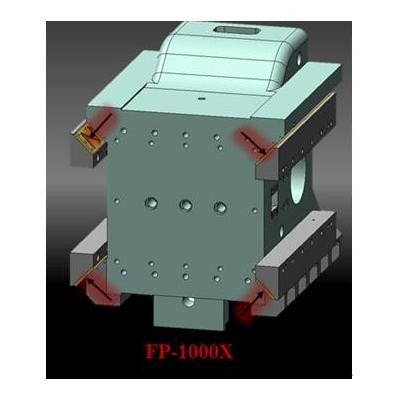

Cấu trúc ray dẫn hướng kiểu X

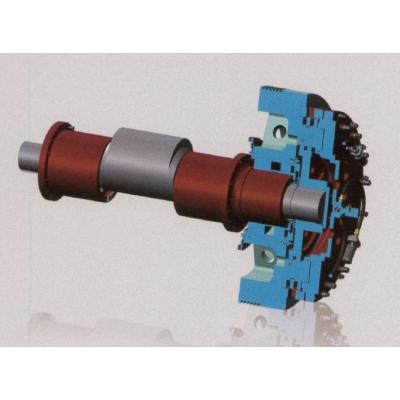

Cấu trúc trục truyền động của máy

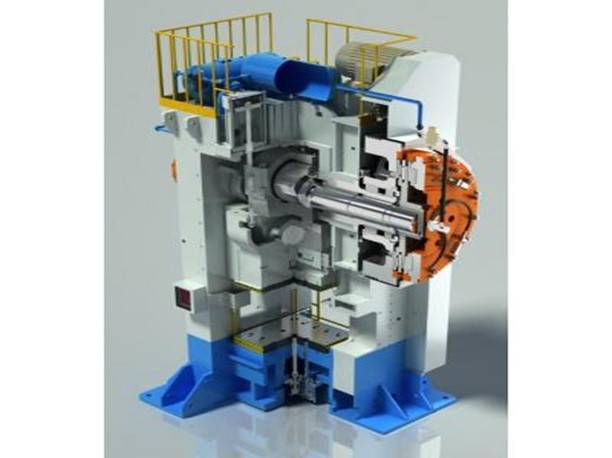

Cấu trúc khung thân máy
Đặc trưng thiết kế nổi bật
- FP-X được điều khiển trực tiếp bằng bánh đà, tốc độ chạy nhanh
- Thanh dẫn hướng thanh trượt áp dụng thiết kế kiểu chữ X
- Màn hình cảm ứng HMI, giám sát I / O. Hệ thống vòng lặp đa mạch PLC, đồng hồ đo tải máy tính vi mô
- Bánh đà kiểu mới, cơ cấu treo bánh răng lớn
- Hệ thống bôi trơn được thiết kế tốt, cơ cấu chống kẹt khuôn
- Khung máy có độ cứng cực cao và cơ cấu ly hợp bán kín
Ưu điểm của máy
- Hiệu quả sản xuất cao, tuổi thọ dài hơn
- Bộ phận rèn có độ chính xác cao, chất lượng sản phẩm ổn định
- Tiêu chuẩn an toàn cao, đảm bảo an toàn cho người vận hành và máy móc
- Thực hiện các tiêu chuẩn bảo vệ môi trường
- Dễ dàng bảo trì
- Hợp kim sắt, nhôm, đồng và titan có thể rèn một cách dễ dàng
Cấu trúc thiết kế của máy
- Máy rèn nóng dòng FP-X được sản xuất bởi Jing Duann, Đài Loan được thiết kế truyền động trực tiếp bằng bánh đà nên tốc độ chạy nhanh, vật liệu rèn và thời gian tiếp xúc với khuôn được rút ngắn nên tuổi thọ khuôn được nâng cao; do cơ chế truyền động được đơn giản hóa, tỷ lệ hỏng hóc giảm và chi phí bảo trì cũng giảm đáng kể.
- Ray dẫn hướng thanh trượt kiểu X, khắc phục hoàn toàn hiện tượng giãn nở do nhiệt từ khuôn sang khi rèn, đảm bảo độ chính xác và độ bền cao.
- Thiết kế giúp giảm thiểu sự thay đổi khe trượt đến mức tối thiểu và thiết kế ray dẫn hướng dài giúp tăng cường độ cứng tổng thể và khả năng chịu tải lệch tâm, do đó phù hợp hơn cho các hoạt động rèn nhiều khu vực, vị trí chính xác.
- Bánh đà kiểu mới, cơ cấu treo bánh răng chịu lực lớn.
Đã sửa đổi cách treo bánh đà và bánh răng để cải thiện các điểm yếu của bánh đà và ly hợp. Sau khi cải tiến với kết quả đạt được:
+ Bánh đà và bánh răng lớn được treo trên ổ trục, do đó trọng lượng không còn bị treo trên trục lệch tâm, và lớp lót đồng sẽ không nóng lên và có thể giảm mài mòn lớp lót đồng và nâng cao tuổi thọ khi quay.
+ Thiết kế hệ thống treo kiểu mới có thể đảm bảo vận hành trơn tru mà không bị lệch bánh đà và bánh răng lớn, giảm đáng kể tiếng ồn tạo ra khi bánh răng hoạt động và nâng cao tuổi thọ của bánh răng.
+ Vòng bi bên trong của bánh đà sử dụng dầu bôi trơn tuần hoàn liên tục từ hệ thống bôi trơn của máy, đảm bảo không bao giờ thiếu dầu máy và cũng cải thiện tuổi thọ của ổ trục do tác dụng làm mát của dầu máy.
- Cơ cấu ly hợp bán kín
+ Cơ cấu ly hợp bán kín dẫn không khí làm mát bên ngoài vào ly hợp thông qua chuyển động quay, tăng hiệu quả tản nhiệt và giảm hiệu quả nhiệt độ hoạt động bên trong ly hợp, tăng diện tích tiếp xúc của các tấm lót, tăng cường mô-men xoắn truyền ly hợp, đồng thời kéo dài tuổi thọ của tấm lót.
- Khung máy siêu cứng
+ Độ bền của bốn tấm thép phía trên khung máy được tăng cường giúp máy có dạng vòm, nâng cao độ cứng của khung máy và giảm biến dạng khung máy, đồng thời chia sẻ tải trọng trục lệch tâm và giảm lực tác động lên khung máy để bảo vệ máy lệch tâm trục để tránh xảy ra sự cố gãy.
+ Cấu trúc của khung máy được tối ưu hóa, tăng cường độ cứng của khung máy và giảm tải ứng suất bên trong, do đó phù hợp hơn cho các hoạt động rèn nặng.
Thông số kỹ thuật
Thông số/ Model | Đơn vị | FP-600X | FP-800X | FP-1000X | FP-1300X | FP-1600X |
Lực dập, rèn | Tấn | 600 | 800 | 1000 | 1300 | 1600 |
Hành trình đầu búa | mm | 200 | 250 | 250 | 280 | 300 |
Khoảng điều chỉnh | mm | 10 | 10 | 10 | 10 | 10 |
Số lần dập trong 1 phút | spm | 95 | 85 | 85 | 80 | 65 |
Số lần dập trong 1 nhịp xuống | spm | 18 | 18 | 18 | 18 | 18 |
Chiều cao cửa chớp | mm | 750 | 850 | 950 | 950 | 1100 |
Điểm trọng tải định mức | mm | 6 | 6 | 6 | 6 | 6 |
(LR & FB) Kích thước đầu búa | mm | 660 * 730 | 770 * 810 | 880 * 1050 | 1020 * 1080 | 1050 * 1130 |
(LR & FB) Kích thước bàn máy | mm | 800 * 880 | 880 * 1000 | 1040 * 1080 | 1140 * 1140 | 1200 * 1200 |
Động cơ chính | Kw | 37kw * 8p | 45kw * 8p | 55kw * 8p | 75kw * 8p | 75kw * 12p |
Động cơ điều chỉnh đầu búa | Kw | 0,4kw * 4p | 0,75kw * 4p | 0,75kw * 4p | 1.5kw * 4p | 1.5kw * 4p |
Động cơ bôi trơn | Kw | 0,75kw * 4p | 0,75kw * 4p | 0,75kw * 4p | 0,75kw * 4p | 0,75kw * 4p |
Đẩy phôi trên đầu búa | Tấn-mm | 6T-30mm | 10T-30mm | 10T-30mm | 10T-40mm | 10T-40mm |
Đẩy phôi dưới bàn máy | Tấn-mm | 8T-50mm | 12T-50mm | 12T-50mm | 12T-50mm | 17T-50mm |
Động cơ thủy lực đẩy lên | Kw | 7,5kw | 7,5kw | 7,5kw | 7,5kw | 7,5kw |
Động cơ thủy lực đẩy xuống | kw | 11kw | 11kw | 11kw | 11kw | 11kw |
Áp suất khí nén | kg / cm2 | 5 | 5 | 5 | 5 | 5 |
Khối lượng máy | Kg | 46.000 | 60.000 | 82.000 | 100.000 | 130.000 |
(L * W * H *)Kích thước máy | mm | 3300 * 2790 * 5280 | 3630 * 3010 * 5810 | 3840 * 3225 * 6145 | 4100 * 3450 * 6675 | 4320 * 3505 * 8100 |
Các phụ kiện tiêu chuẩn
- Hệ thống bôi trơn tự động
- Chỉ báo góc trục
- Hệ thống tháo khuôn bị kẹt
- Đèn làm việc
- Thiết bị phun dầu thủy lực
