Cập nhật 25/08/2021
"Thuật ngữ tiếng Anh là Knuckle Joint Cold Forging Press - máy dèn dập nguội. Máy rèn dập nguội Đài Loan hãng JING DUANN dòng JKP gia công rèn cho các ngành: dụng cụ - chi tiết - linh kiện cầm tay, linh kiện ô tô - xe máy - tàu thủy, máy công cụ - máy dệt - máy chế biến gỗ, thiết bị vận chuyển, máy khai thác mỏ, các chi tiết phần cứng... Điều khiển bẳng hệ thống vòng lặp đa mạch PLC, an toàn cao. Dòng JLP có 5 model máy với lực dập, rèn từ 400 - 1000 tấn"

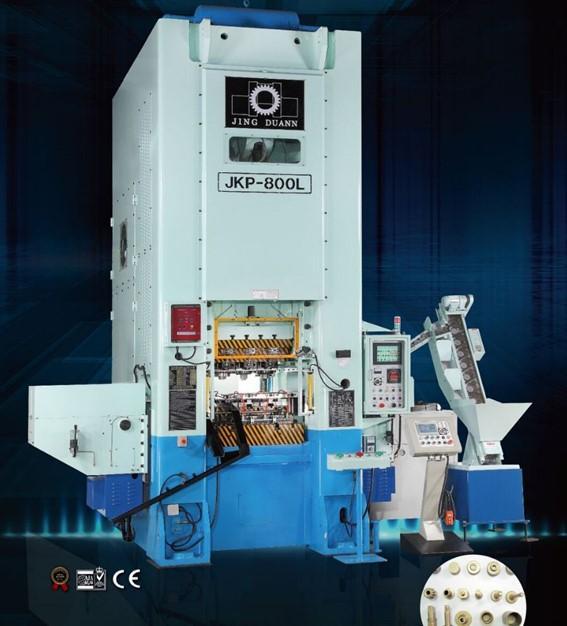

Hình ảnh máy rèn dập nguội hãng JING DUANN dòng JKP-800L

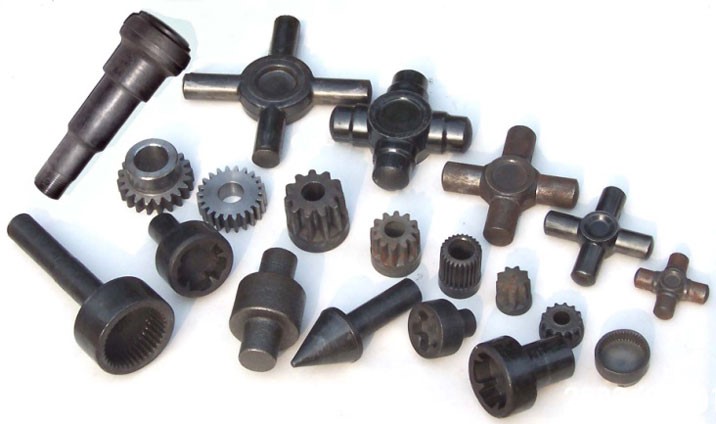

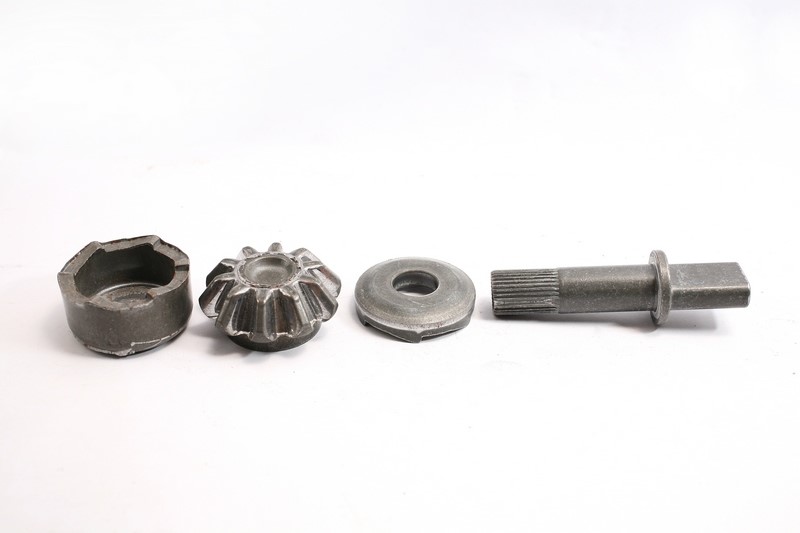

Hình ảnh sản phẩm rèn dập nguội trên máy JING DUANN
Đặc trưng thiết kế máy rèn dập nguội JKP, Đài Loan
Thiết kế | Ưu điểm , lợi thế |
Cơ cấu truyền động khớp nối độ chính xác rất cao | Áp dụng cho nhiều loại vật liệu với phép rèn, dập không chớp (rèn khuôn dập) |
Thiết kế thanh (đòn bẩy) kết nối đặc biệt. | Các bộ phận rèn có độ chính xác cao |
Có thể trang bị nhiều thiết bị an toàn khác nhau | Sản xuất rộng rãi và sản xuất tự động |
Hệ thống vòng lặp đa mạch PLC, trang | Công nghệ kỹ thuật số Tiêu chuẩn an toàn cao |
Đường biên dạng của đầu búa đặc biệt | Tạo hình sản phẩm hiệu quả, tuổi thọ của khuôn lâu dài |
Hệ thống bôi trơn tự động, hệ thống tháo và chống khuôn bị kẹt | Dễ bảo trì và vận hành |
Ứng dụng máy rèn dập nguội JING DUANN
* Máy rèn dập nguội JING DUANN phù hợp để gia công rèn các loại:
- Dụng cụ, chi tiết, linh kiện cầm tay
- Các linh kiện ngành ô tô, xe máy, xe đạp, tàu hỏa, tàu thủy
- Các bộ phận máy công cụ, máy dệt, máy chế biến gỗ
- Các thiết bị vận chuyển, máy khai thác mỏ, các bộ phận phần cứng, v.v.
* Đây là thiết bị máy móc không thể thiếu cho các nhà máy rèn hiện đại hóa, bởi vì nó có thể sản xuất ra các sản phẩm rèn chính xác có thể đáp ứng các yêu cầu về chất lượng và số lượng của khách hàng.
Thông số kỹ thuật máy
Thông số/ Model | Đơn vị | JKP-400M | JKP-400L | JKP-650L | JKP-800L | JKP-1000L |
Lực dập, rèn | Tấn | 400 | 400 | 650 | 800 | 1000 |
Hành trình đầu búa | mm | 180 | 180 | 200 | 220 | 250 |
Khoảng điều chỉnh | mm | 15 | 15 | 15 | 15 | 15 |
Số lần dập trong 1 phút | spm | 40 | 40 | 35 | 35 | 30 |
Số lần dập trong 1 nhịp xuống | spm | 12 | 12 | 12 | 12 | 12 |
Chiều cao cửa chớp (Khoảng mở) | mm | 480 | 500 | 607,5 | 650 | 757,5 |
Điểm trọng tải định mức | mm | 8 | 8 | 8 | 8 | 8 |
(LR & FB) Kích thước đầu búa | mm | 400 * 500 | 600 * 600 | 750 * 700 | 800 * 800 | 1020 * 1000 |
(LR & FB) Kích thước bàn máy | mm | 580 * 700 | 700 * 700 | 900 * 840 | 950 * 900 | 1200 * 1000 |
Động cơ chính | KwxP | 3.7kw * 4p | 3.7kw * 4p | 55kw * 4p | 75kw * 4p | 75kw * 4p |
Động cơ điều chỉnh đầu búa | Kw | 2,2kw * 6p | 2,2kw * 6p | 0,75kw * 4p | 0,75kw * 4p | 0,75kw * 4p |
Động cơ bôi trơn | Kw | 0,75kw * 4p | 0,75kw * 4p | 0,75kw * 4p | 0,75kw * 4p | 0,75kw * 4p |
Đẩy phôi trên đầu búa | Tấn-mm | 6T-30mm | 6T-30mm | 6T-30mm | 6T-30mm | 6T-30mm |
Đẩy phôi dưới bàn máy | Tấn-mm | 3x10 = 30T-80mm | 3x10 = 30T-80mm | 3x10 = 30T-80mm | 6x5 = 30T-80mm | 3x10 = 30T-80mm |
Áp suất khí nén | kg / cm2 | 5 | 5 | 5 | 5 | 5 |
Khối lượng máy | Kg | 35,000 | 38,000 | 48,000 | 68,000 | 92,000 |
(L * W * H *)Kích thước máy | mm | 2450*1960 *4290 | 2470*2160 *4310 | 2920*2480 *4430 | 3480*2875 *5565 | 3830*3038 *5880 |
Các cam kết và thông tin liên hệ
Với các nhu cầu về các chủng loại máy khác, vui lòng liên hệ với chúng tôi qua số điện thoại: 0912.002.160 hoặc email: attjsc@machinetools.com.vn để nhận được tư vấn về các giải pháp kỹ thuật, các tính năng máy và các thiết bị khác cũng như nhận được giá tốt nhất.
Chúng tôi cam kết cung cấp giải pháp hàng đầu, hỗ trợ nhiệt tình, chất lượng máy đảm bảo và giá cả cạnh tranh cùng với đội ngũ kỹ thuật chuyên nghiệp, bảo dưỡng bảo trì sẵn sàng 24/24 và 7/7. Giảm thiểu thời gian dừng máy vì bất kỳ lý do gì.
Công ty Cổ phần Thương mại và Công nghệ Á Châu cam kết cung cấp cho khách hàng giải pháp đầu tư hiệu quả, cạnh tranh và uy tín nhất.
