Máy phức hợp (tiện và phay) gia công trục cam Nhật bản (milling and turning machine for camshaft)

Máy tiện và phay trục cam CNC được dùng để tiện cổ trục và phay cam (gia công thô) cho cam xe máy, ô tô,...

Gia công được đường kính max 200mm

Chiều dài sản phẩm max 200mm

Là công đoạn gia công trước mài thô và mài tinh cam.

Máy phức hợp (tiện và phay) gia công cam Nhật bản

Cập nhật 29/12/2022

"Là dòng máy phức hợp (tiện và phay) dùng để gia công trục cam do hãng HORIBE MACHINERY CO.,LTD - Nhật bản sản xuất, rất được ưa chuộng sử dụng để chế tạo trục cam"

Các tính năng nổi bật:

MÁY PHỨC HỢP (PHAY VÀ TIỆN) GIA CÔNG CAM NHẬT BẢN

NX3 - SP6NT/CP là dòng máy phức hợp (phay và tiện) dùng để gia công trục cam của Nhật. Máy sử dụng đài dao tiện để tiện cổ trục và dao phay đĩa để gia công bề mặt cam.

Máy trang bị đài dao tiện V6 và bộ dao phay đĩa vì vậy máy có thể thực hiện tiện và phay trong 1 lần gá đặt trên máy. Đây là dòng máy hoàn hảo để gia công trục cam.

Máy trang bị thiết bị mã hoá có độ chính xác cao để cải thiện độ chính xác gia công

Máy sử dụng đài dao lắp dao phay đĩa để cắt bề mặt cam.

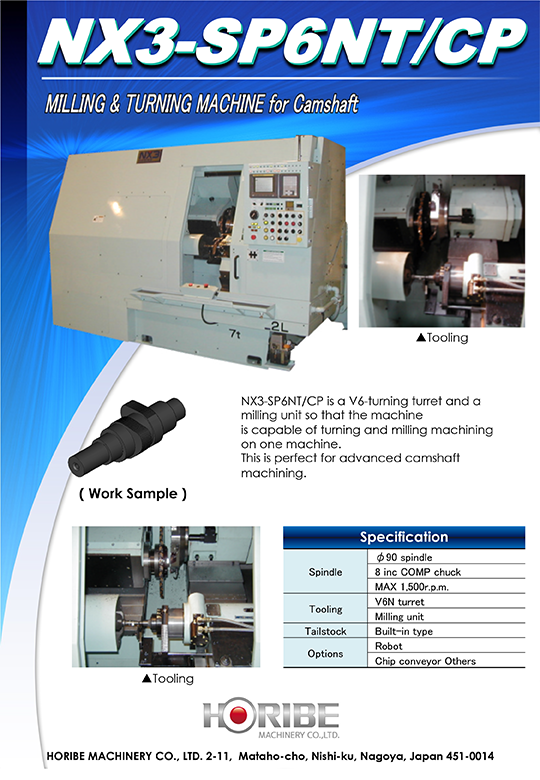

Hình ảnh máy phức hợp gia công cam NX3 - SP6NT/CP:

Thông số kỹ thuật máy phức hợp gia công cam NX3 - SP6NT/CP:

Bộ điều khiển: Fanuc 31i Model B

Ổ bi trục chính: 90mm x 2

Động cơ trục chính: AC SP αi Ip 60 (30’ 30Kw)

Đầu cắt: 5.5Kw x 6P

Mâm cặp trục chính: 8 inch

Dao: đài dao V6

Cơ cấu trượt:

+ Hành trình X: 225W x 400st

+ Hành trình Z:  390W x 200st

+ Trục dao cắt (phay): 325W x 200st

Ụ động: Ø120 kiểu Built-in

Băng tải phoi: kiểu scraper

Bơm thuỷ lực: kiểu đơn 80l

Thiết bị đặc biệt:

+ Giá đỡ cấp liệu

+ Hệ thống đỡ phôi sau gia công

+ Cảm biến tiếp xúc khi cắt

+ Cảm biến tiếp xúc đo chiều dài chi tiết (lắp trên đài dao)

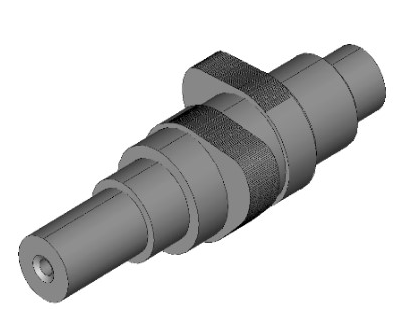

Hình ảnh sản phẩm cam trong máy phức hợp gia công cam NX3 - SP6NT/CP:

Hình ảnh trục cam gia công trên máy phức hợpHình ảnh sản phẩm trục cam gia công
