Giới thiệu máy phay lăn răng Hera 350

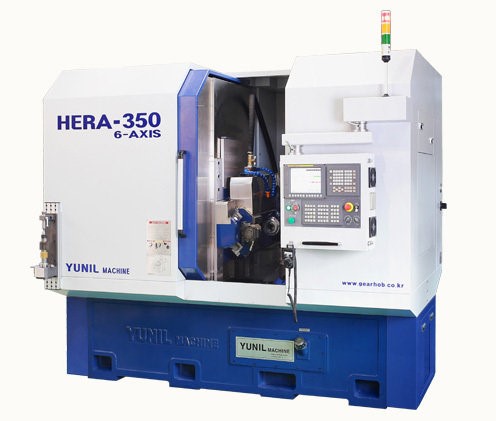

Hình ảnh máy phay lăn răng Hera - 350 6 trục
Hỗ trợ gia công các biên dạng trục vít xoắn phức tạp
- Hỗ trợ phay lăn răng khô và ướt
- Với trục A có thể nghiêng 45 độ hai bên, máy phay lăn răng hỗ trợ gia công các rãnh răng xoắn phức tạp
- Động cơ có moment lớn, trục chính quay tốc độ cao, thiết kế trục chính dạng Built-in - kiểu trục chính đang được ưa chuộng sử dụng

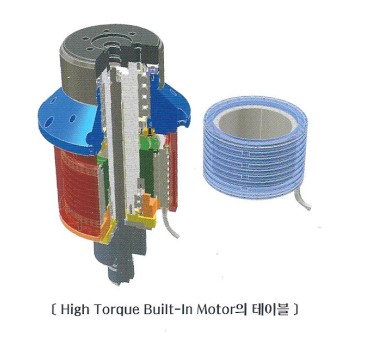

Trục chính kiểu Built-in truyền động moment cao
- Các trục xoay B,C tự động hỗ trợ gia công các kiểu dáng trục khác nhau và đa dạng
Video quá trình gia công bánh răng trên máy Hera 350
- Các ổ bi đỡ chặn trục B,C thiết kế siêu chính xác
- Bổ khử rung động tự động trục B giúp cơ cấu hoạt động ổn định, chính xác
- Bánh răng chuẩn siêu chính xác với kích thước đường kính lớn

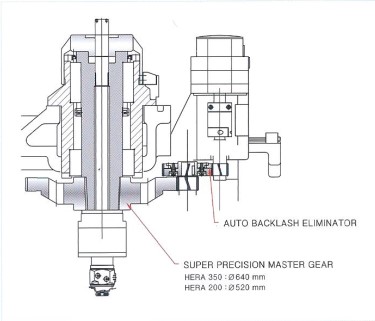

Bộ trử độ rụng tự động trục B giúp máy hoạt đọng ổn định
Thông số kỹ thuật máy phay lăn răng Hera 350
Máy phay lăn răng CNC 6 trục, Hera-350 | Thông số kỹ thuật |
Đường kính chi tiết lớn nhất | 350mm |
Module | 6 mm |
Hành trình xuyên tâm trục X | 280 (20-300) |
Góc trục lăn răng (trục A) | ±45° |
Tốc độ xoắn lớn nhất (trục B) | 0-1000 vòng/phút |
Tốc độ bàn lớn nhất (trục C) | 110 vòng/phút |
Phạm vi làm việc theo chiều đứng (trục Z) | 320 (150-470) |
Hành trình tâm | 320 (280-600 |
Đường kính bàn | 280 |
Độ côn đầu trục chính | NT#4 |
Kích thước lăn răng lớn nhất (đường kính x chiều dài) | Ø160xø200mm |
Hành trình lăn răng lớn nhất (trục Y) | 180 |
Tốc độ tiến dao nhanh trục Z | 10,000 vòng/phút |
Tốc độ tiến dao nhanh xuyên tâm (trục X) | 10,000 vòng/phút |
Góc nghiêng của đầu doa | 720°/phút |
Công suất động cơ chính | 35KVA |
Động cơ trục chính | 39Nm (24.5kw) |
Hệ thống làm mát | Siemens |
Kích thước sàn | 2,920x2,375x2,650mm |
Trọng lượng | 9,8 tấn |
Các phụ kiện kèm theo máy
1. Phụ kiện tiêu chuẩn
- Trục dao phay lăn 27, 32
- Hệ thống làm mát
- Bơm thủy lực và làm mát quạt
- Bơm bôi trơn gián đoạn
- Bao che máy
- Đèn làm việc
- Tự động trục X lùi khi nguồn báo lỗi
- Đèn làm việc
- Điều hòa trên tủ điện
- Đệm cân bằng máy
- Bộ điều khiển CNC- Fanuc Oi MD
- Dụng cụ và hộp dụng cụ
- Hướng dẫn sử dụng bằng tiếng Anh và tiếng Việt
2. Phụ kiện tùy chọn
- Thanh kéo tự động
- Bộ hút sương dầu
- Bộ tách phoi (từ tính)
- Bộ sét dao
- Đồ gá hớt bavia
- Cửa tự động (khí)
- Dây chuyền làm sạch
- Đèn cảnh báo 3 màu
- Dịch vụ bảo hành Fanuc 2 năm
- Lắp đặt, chạy thử 1 người x 5 ngày tại việt Nam
