Giới thiệu máy phay lăn răng KN152

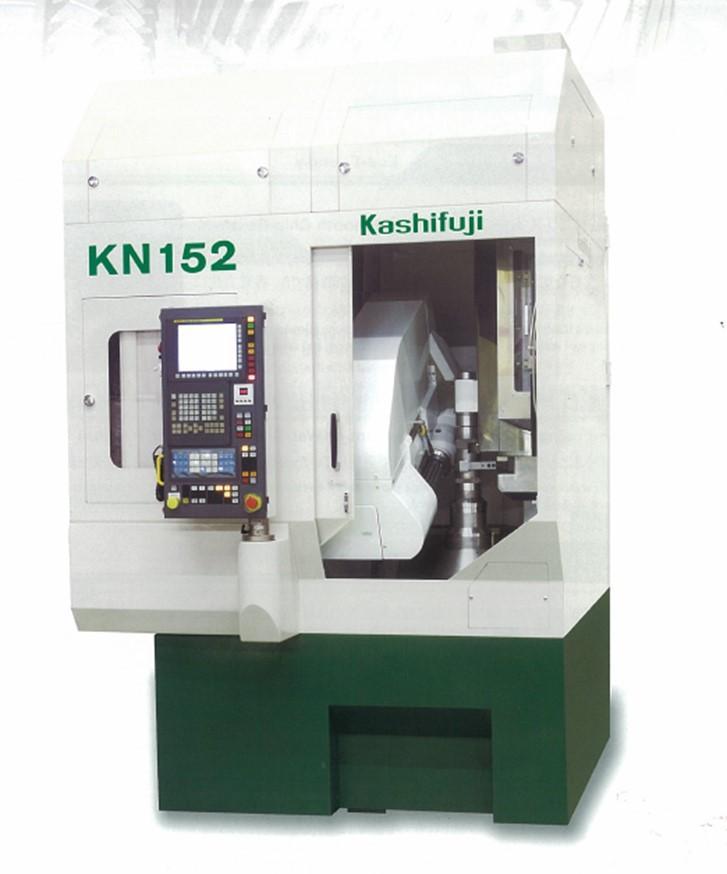

Hình ảnh tổng quan máy phay lăn răng điều khiển CNC KN152
Video quá trình phay lăn răng trên máy KN 152
Máy phay lăn CNC KN152 6 trục thân thiện với môi trường, là bản kế thừa của model KN 151 đảm bảo tính năng cắt khô hoàn chỉnh tinh vi.
Thân thiện với môi trường
Loại bỏ phoi hiệu quả
Máy có các mặt cắt nghiêng gia tăng với ít mặt cắt ngang cho phép loại bỏ phoi nhanh chóng khỏi khu vực dao cụ. Tính năng này giúp giảm tiêu thụ khí và góp phần tiết kiệm điện. |  |

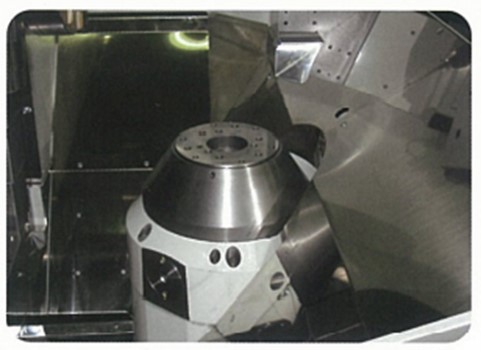

Cắt phay lăn cắt ướt sử dụng chất làm mát hòa tan trong nước hoặc phay lăn cắt ướt / khô (Tùy chọn) Phay lăn cắt ướt sử dụng chất làm mát hòa tan trong nước giúp môi trường làm việc không bị ô nhiễm bởi hơi dầu tạo ra khi sử dụng chất làm mát gốc dầu thông thường. |
Khả năng tiếp cận tuyệt vời
Máy phay lăn đứng cho phép khả năng tiếp cận tuyệt vời đến bàn làm việc / khu vực dao cụ so với máy phay lăn ngang vì trục của bàn làm việc là thẳng đứng. Việc thay chi tiết gia công hoặc đồ gá rất đơn giản và khả năng tiếp cận tốt vẫn được đảm bảo ngay cả khi đã thêm bộ tải phôi tự động vào máy.
Ngoài ra, khả năng vận hành tuyệt vời do khu vực dao cụ rộng mở ở phía bên phải của máy làm giảm khối lượng công việc của người vận hành.

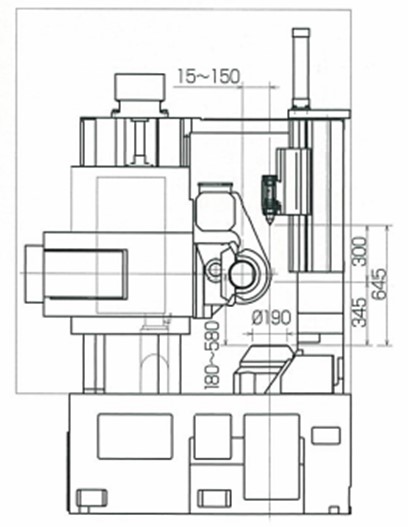

| Phay lăn chính xác với các chi tiết trục dài KN 152 có hành trình trục Z (hướng trục) là 400 mm và khoảng cách từ mặt bàn làm việc đến tâm ụ động là 645 mm. Sự sắp xếp linh hoạt cao này cho phép máy phay lăn được nhiều loại phôi từ trục dài đến phôi hình trụ. |
Tốc độ phay lăn cao và độ chính xác ổn định Công suất động cơ chính đã được tăng lên từ 5,5kW lên 7,5 kW (thông số kỹ thuật tiêu chuẩn) so với phiên bản trước đó, cho phép máy di chuyển nhanh hơn và ổn định hơn. Cột trụ máy và cột ụ động được tích hợp giúp tăng độ ổn định nhiệt và giảm thiểu sự biến đổi O.B.D. (kích thước) từ khởi động nguội do biến dạng nhiệt, cho phép gia công có độ chính xác cao. |

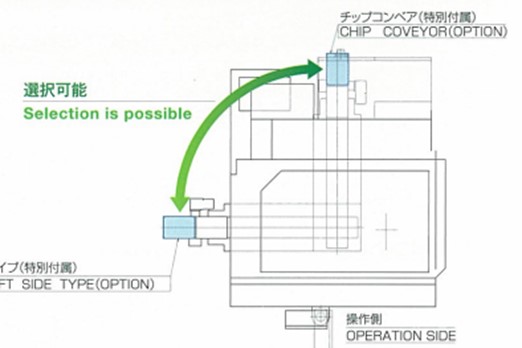

Hai cách bố trí băng tải phoi Đường xả của băng tải phoi có thể được đặt ở phía sau hoặc bên trái của máy tùy thuộc vào cách bố trí của nhà máy. |  |

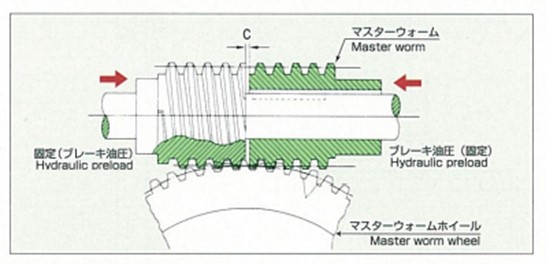

Thiết bị khử khoảng trống (khe hở) của bàn làm việc Một trục vít phân tách điểu khiển bằng thủy lực được sử dụng như một thiết bị khử khoảng trống (khe hở) của bản làm việc Thiết bị tạo ra điều kiện không khoảng trống (Zero Backlash) cho bàn máy trong mọi tình huống gia công. Bộ khử này đáng tin cập, đơn giản và đã được chứng minh hiệu quả, cho phép đảm bảo độ chính xác khi phay lăn, đặc biệt khi phay lăn bánh răng có bước răng lớn và phay ở mặt đối điện (góc dẫn của dao phay lăn răng đối diện với góc xoắn của bánh răng). |  |

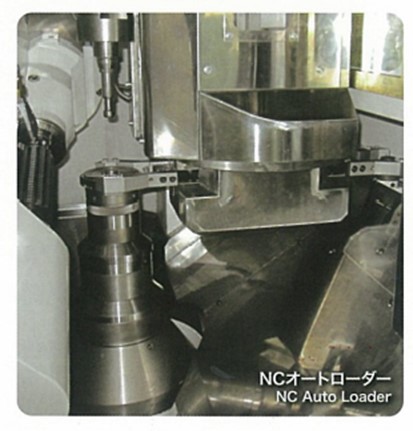

| Bộ tải phôi tự động NC (tùy chọn) Trước đây, bộ tải phôi tự động điều khiển bằng thủy lực được đặt trên băng máy. Giờ đây, model KN 152 có bộ nạp tự động NC được gắn vào cột ụ động để ngăn tích tụ phoi. Tốc độ phân độ và độ mượt mà của bộ tải phôi cũng được tăng lên. Ngoài ra, hành trình nâng các phôi dài hỗ trợ việc tháo / dỡ một phôi hiệu quả đối với các phôi hình trụ và trục. |
Bàn làm việc và đầu phay lăn có độ chính xác cao (Tùy chọn) Đầu phay lăn có độ chính xác cao sử dụng động cơ trục chính tích hợp và / hoặc thiết kế bàn làm việc có độ chính xác cao với động cơ servo tích hợp là một tùy chọn cho máy. Hệ thống động cơ truyền động trực tiếp tốc độ cao của đầu phay lăn và bàn làm việc mang đến độ chính xác rất cao cho phay lăn hoàn thiện và phay lăn cứng – tương đương với độ chính khi mài bánh răng. |
Thông số kỹ thuật máy phay lăn răng KN152
Đặc tính | Đơn vị | Thông số |
Khả năng làm việc của máy |
|
|
Đường kính phôi tối đa | mm | 150 |
Mô-đun tối đa |
| 4 |
Hành trình tiến phôi hướng trục tối đa | mm | 400 |
Góc xoay đầu phay lăn tối đa | Độ | ±45o |
Số lượng răng nhỏ nhất- lớn nhất |
| 1~3000 |
Số vòng quay tối đa của bàn máy | Vòng/phút | 150 |
Phạm vi làm việc |
|
|
Khoảng cách tâm từ dao phay lăn tới bàn máy | mm | 15~150 |
Đường kính đỉnh của bàn máy | mm | 190 |
Đường kính lỗ doa bàn máy | mm | 75 |
Khoảng cách từ đỉnh bàn máy tới tâm ụ động | mm | 345~645 |
Dao phay lăn |
|
|
Đường kính x chiều dài dao phay lăn tối đa | mm | 130x180 |
Độ côn mũi trục chính |
| NT40 |
Hành trình dịch chuyển dao phay lăn tối đa |
| 150 |
Tốc độ và bước tiến dao phay lăn |
|
|
Số vòng quay tối đa của dao phay | Vòng/phút | 100~1330 |
Tiến dao hướng trục, thay đổi vô hạn | mm/vòng | 0.01~10 |
Tiến dao hướng tâm, thay đổi vô hạn | mm/vòng | 0.01~10 |
Tiến dao nhanh hướng tâm (X) | mm/phút | 5000 |
Tiến dao dịch chuyển dao phay (Y) | mm/phút | 1500 |
Tiến dao nhanh hướng trục (Z) | mm/phút | 7500 |
Góc xoay đầu dao phay lăn (A) | Độ/phút | 600 |
Nguồn điện |
|
|
Tổng nguồn điện | kVA | 20 |
Động cơ chính, động cơ trục chính AC | kW | 7.5 |
Kích thước sàn và trọng lượng |
|
|
Kích thước sàn, Dài x Rộng | mm | 1815 x 2405 |
Chiều cao máy | mm | 2750 |
Trọng lượng | kg | 7800 |
Các phụ kiện kèm theo máy
PHỤ KIỆN TIÊU CHUẨN | PHỤ KIỆN LỰA CHỌN |
1. Chức năng cắt khô hoàn thiện 2. Chu kỳ tự động 3. Điều khiển CNC 6 trục (X.Y.Z A.B.C) 4. Thiết bị kẹp đầu dao phay lăn tự động 5. Thiết bị kẹp trục gá dao phay lăn tự động 6. Thiết bị khử khe hở bàn máy 7. Thiết bị thổi khí (để làm mát phôi và dao) 8. Tấm chắn bắn (bao che toàn bộ) 9. Tay ụ động loại có thể di chuyển 10. Thiết bị bôi trơn tự động 11. Thiết bị thủy lực 12. Vận hành 2 tay (2-Hand operation) 13. Công tắc lựa chọn 14. Khóa cửa liên hợp 15. Trục gá và vành tỳ dao phay lăn 16. Hộp dụng cụ (dụng cụ cầm tay) | 1. Đồ gá kẹp phôi 2. Bộ tải phôi tự động 3. Xi lanh kẹp phôi thủy lực 4. Cần ụ động loại ống 5. Định vị cần ụ động tự động 6. Cột ụ động loại mở rộng 7. Cột cao 8. Thiết bị hớt bavia 9. Định vị thô phôi 10. Cửa tự động 11. Băng tải phoi 12. Thiết bị thu hồi dao khi nguồn điện yếu 13. Thiết bị định hướng phôi 14. Bộ hút sương dầu 15. Đồ gá kẹp gá phôi 16. Đèn máy |
