Máy phay đứng CNC WELE AQ series trục chính điện

Liên hệ

Wele là hãng sản xuất máy phay CNC số một tại Đài Loan

Trục chính kiểu tiếp xúc kép BBT, chính xác và cứng vững cao

Tốc độ trục chính 15000v/p đáp ứng tốt cho gia công thô và tinh

Đài dao dạng cánh tay với 24 dao, có options máy là 32/40 dao

Độ chính xác vị trí ±0.005/300 mm, độ cx lặp lại ±0.003 mm

Cỡ máy trung bình, phù hợp gia công khuôn dập, khuôn mẫu

Trang chủ/Máy phay CNC/Máy phay CNC Đài Loan

Cập nhật 14/08/2021

Máy phay CNC Wele AQ series

"Là dòng máy phay đứng CNC được sản xuất bởi hãng sản xuất máy công cụ hàng đầu Đài Loan. Máy phay đứng CNC hãng WELE trang bị đầu trục chính BBT(đầu trục chính kiểu tiếp xúc kép) với dải hành trình trục X từ 600 - 16000mm, trục Y từ 500 - 6000 mm, đáp ứng được các nhu cầu sản phẩm của khách hàng. Đối với dòng sản phẩm AQ1265, AQ1465, AQ1665 hành trình các trục là :

  • Trục X - 1600 mm
  • Trục Y - 650mm
  • Trục Z - 510 mm"

  Đối với dòng AQ series: Có hệ thống thanh dẫn hướng tuyến tính, máy làm việc cỡ trung bình, thích hợp cho gia công chi tiết hoặc ngành công nghiệp khuôn dập / khuôn mẫu, nếu khách hàng cần bề mặt chi tiết thật mịn, thì chúng tôi đề xuất models máy của mình. Trục chính dạng built-in động cơ trục chính điều khiển điện, số vòng quay 15000 vòng / phút."



Các bạn có thể tham khảo về trục chính kiểu điều khiển điện dạng built-in, tại đây: https://www.imts-exhibition.com/blog/what-is-built-in-spindle-and-its-applications.html

May-phay-dung-CNC-Wele-dong-AQ

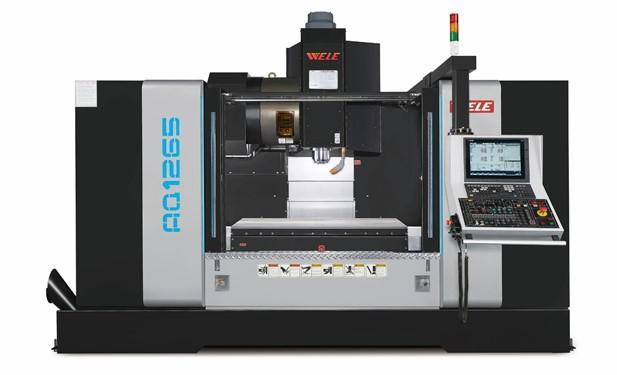

Hình ảnh máy phay đứng CNC hãng WELE dòng AQ1265

Tổng quan về hãng sản xuất máy công cụ Wele

  • Wele là hãng sản xuất máy phay số một tại Đài Loan, với đội ngũ nhân viên chính giàu kinh nghiệm, đến từ phòng thí nghiệm Nghiên cứu Công nghiệp Cơ khí của Viện Nghiên cứu Công nghệ Công nghiệp tại Đài Loan, những người đã làm việc và có kinh nghiệm hơn 30 năm trong lĩnh vực máy công cụ.
  • Wele nổi tiếng trong ngành máy công cụ Đài Loan về việc phát triển những dòng có kích thước từ nhỏ đến lớn với công nghệ hiện đại và tiên tiến.
  • Wele đã nghiên cứu và sản xuất hơn 60 dòng sản phẩm máy phay cao cấp với dải hành trình trục X từ: 600 – 16000 mm, trục Y từ 500 -6000mm, đáp ứng được toàn bộ các nhu cầu gia công sản phẩm các loại của khách hàng.
  • Đặc biệt, từ năm 2009 dòng trung tâm gia công 5 trục dòng UG đã giành được giải xuất sắc trong hạng mục trung tâm gia công của cuộc thi phát triển và đổi mới Máy Công cụ Đài Loan.
  • Hiện tại máy của Wele đã được sử dụng rộng rãi ở các nước trên khắp thế giới và có đại lý ở khắp mọi nơi như Châu Á, Châu Âu, Châu Mỹ, Châu Úc.

Tính năng thiết kế của máy phay đứng AQ850, AQ1050

1. Cấu trúc khung thân máy

Cau-truc-may-WELE-dong-AQ

Hình ảnh cấu trúc máy phay đứng CNC WELE dòng AQ

  • Thân máy được đúc bằng gang cao cấp Meehanite có độ cứng vững và ổn định cao và độ cân bằng tốt.
  • Giảm rung động trong quá trình gia công và dịch chuyển nhanh, giúp bề mặt gia công đạt độ nhám và độ chính xác cao, tuổi thọ máy bền.
  • Máy được thiết kế với tốc độ và độ chính xác cao nhưng có giá thành cạnh tranh hợp lý.
  • Được ủ để khử ứng suất dư đảm bảo máy có độ chính xác và ổn định cao.

Cau-truc-than-may-dung-CNC-WELE-2

Cấu trúc thân máy đứng CNC dòng AQ 2

2. Cấu trúc truyền động trục chính

  • Trục chính truyền động trực tiếp, khả năng tăng tốc độ nhanh và không có tiếng ồn
  • Trục chính tiếp xúc kép kiểu BBT chính xác và cứng vững
  • Tốc độ trục chính 15000v/p đáp ứng tốt cho nhu cầu gia công thô và tinh.
  • Trục chính được lắp ráp trong phòng nhiệt độ không đổi và kiểm tra cân bằng động

Cau-truc-truc-chinh-may-phay-dung-CNC-dong-AQ

Hình ảnh kết cấu trục chính lắp đầu BBT và phân tích dải tốc độ

3. Dải hành trình các trục và tốc độ di chuyển

  • Hành trình trục X của AQ850 là 800mm, AQ1050 là AQ1020mm
  • Trục Y và Z của AQ850 và AQ1020 là 510mm
  • Máy thiết kế với hệ thống tải phoi kiểu trục vít trục X và trục Y và đẩy ra ngoài, giúp quá trình vệ sinh máy rất đơn giản.
  • Đài dao dạng cánh tay với 24 dao, đáp ứng đầy đủ số dao cho các chương trình gia công phức tạp với số dao lớn (có option 32/40 dao)
  • Dẫn hướng tuyến tính kiểu trung tâm gia công đứng
  • Đáp ứng di chuyển với hiệu suất cao bởi băng dẫn hướng con lăn, bi tải trọng siêu lớn. Hệ thống phản hồi tốc độ cao và tốc độ trục chính cao với 10000v/p hoặc hơn.
  • Thiết kế chính xác và cứng vững để đáp ứng gia công những vật liệu có độ cứng rất cao như Alloy và Nhôm.
  • Chạy dao nhanh lên đến 48m/phút với tốc độ phản hồi nhanh và chính xác
  • Chi tiết và thành phần lắp ráp qua trọng của máy đều được đo kiểm chính xác và đảm bảo chất lượng bằng máy đo WENZEL 3D CMM của Đức, với độ chính xác, độ phẳng nhỏ hơn 3 micromet trong 1200mm vuông theo tiêu chuẩn.

Kiem-tra-do-chinh-xac-may

Hình ảnh kiểm tra độ chính xác máy

  • Độ chính xác vị trí và độ chính xác lặp lại tuân theo tiêu chuẩn VDI 3441 của Đức để đảm bảo độ chính xác tuyệt đối và nghiêm ngặt.
  • Kiểm tra độ chính xác hình học và định vị của máy bằng quy trình cắt động của NASA.
    + Rung trục chính, kiểm tra tiếng ồn
    + Kiểm tra và phân tích phương thức

Cau-tao-cac-chi-tiet-may

Hình ảnh các chi tiết máy tiêu chuẩn và tùy chọn

4. Ứng dụng của dòng máy phay đứng CNC WELE

Máy phay CNC Wele được sử dụng rộng rãi trong trong các lĩnh vực như:

  • Sản xuất khuôn mẫu, sản xuất khuôn ép nhựa, sản xuất khuôn thổi nhựa pét, sản xuất khuôn dập
  • Sản xuất linh kiện ô tô, xe gắn máy
  • Công nghiệp hàng không vũ trụ, hàng hải, tàu biển, năng lượng
  • Cơ khí chính xác, cơ khí chế tạo máy

Thông số kỹ thuật của máy phay đứng WELE dòng AQ



Thông số kỹ thuật/ Model

AQ1265

AQ1465

AQ1665

Hành trình trục X

1200 (47.2)mm(inch)

1400 (55.1)mm(inch)

1600 (63 mm(inch)

Hành trình trục Y

650 (25.6)mm(inch)

Hành trình trục Z

610 (24)mm(inch)

Khoảng cách từ đầu trục chính đến tâm bàn

150-760 (5.9-29.9)mm(inch)

Kích thước bàn chiều X

1400 (55.1)mm(inch)

1600 (63)mm(inch)

1750 (68.9) mm(inch)

Kích thước bàn chiều Y

650 (25.6)mm(inch)

Tải bàn

1000 (2205)kg(lb)

Động cơ trục chính

5.5/7.5(7.5/11)Kw(HP)

Tốc độ trục chính

15000, Built-in spindle v/p

Côn trục chính

BBT40

Chạy dao nhanh trục X

36000 (1417.3)mm(inch)/min

Chạy dao nhanh trục Y

36000 (1417.3)mm(inch)/min

Chạy dao nhanh trục Z

30000 (1181.1)mm(inch)/min

Tốc độ cắt/ Bước tiến

1-10000 (0.04-393.7) mm(inch)/min

Đài dao

24 PCS

Đường kính dao lớn nhất trên đài dao/vị trí dao bên cạnh trống

80/150 (3.1/5.9) mm(inch)

Chiều dài dao lớn nhất

250(9.8) mm(inch)

Trọng lượng dao

7(15) kg(lb)

Độ chính xác vị trí (Tiêu chuẩn JIS 6338)

±0.005/300 (±0.0002/11.8) mm(inch)

Độ chính xác vị trí (tiêu chuẩn VDI/DGQ 3441)

P≦0.012 (P≦0.0005)mm(inch)

Độ chính xác lặp lại (Tiêu chuẩn JIS 6338)

±0.003 (±0.0001) mm(inch)

Độ chính xác lặp lại (tiêu chuẩn VDI/DGQ 3441)

Ps≦0.006 (Ps≦0.0002) mm(inch)

Chiều dài máy

3440 (135.4)mm(inch)

3920 (154.3)mm(inch)

4340 (170.9) mm(inch)

Chiều rộng máy

2420 (95.3)mm(inch)

Chiều cao máy

3020 (118.9)mm(inch)

Trọng lượng máy

7700 (16975)

kg(lb)

8100 (17857)

kg(lb)


8600 (18959) kg(lb)
