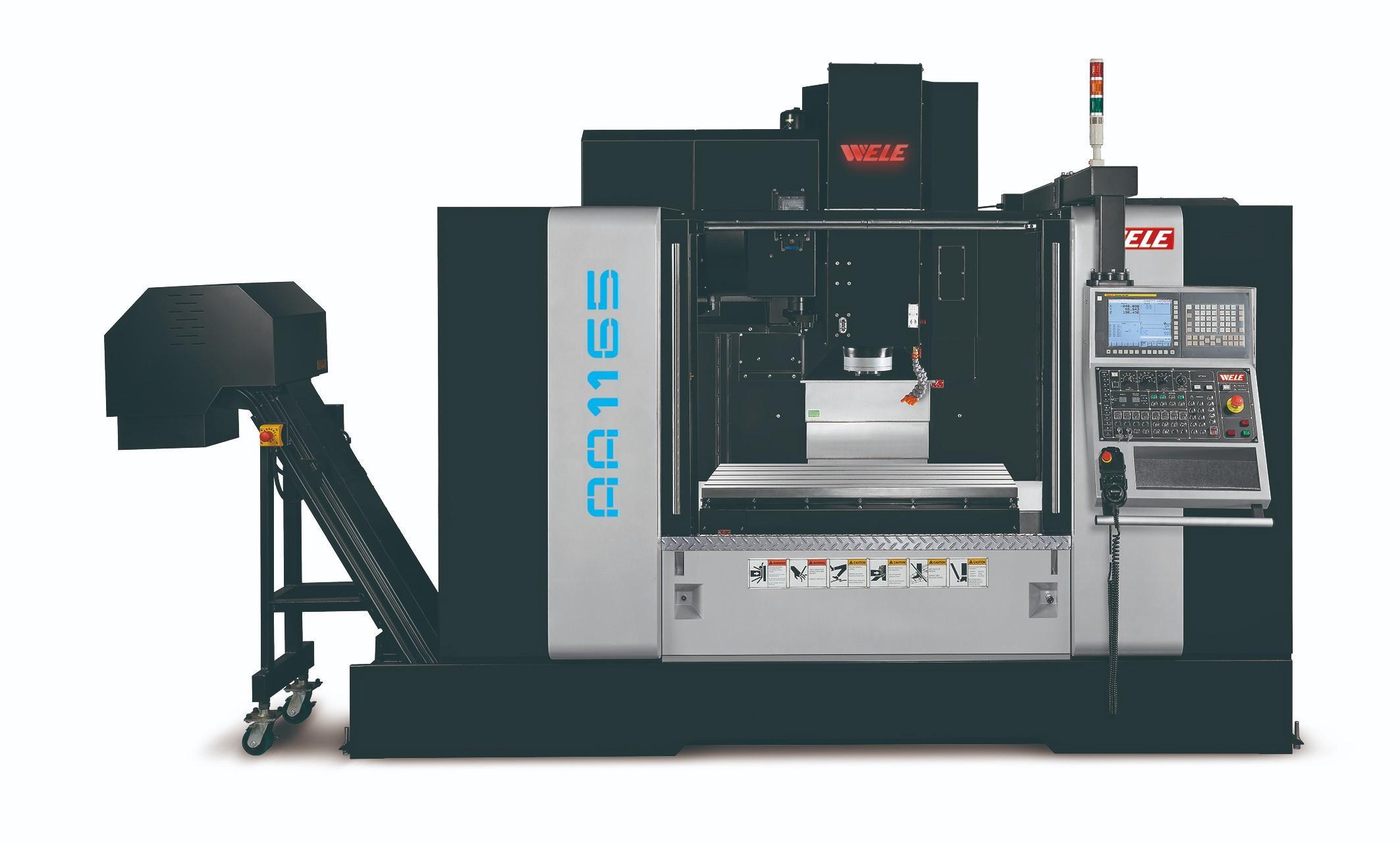

Máy phay CNC Wele AA series
"Là dòng máy phay đứng CNC được sản xuất bởi hãng sản xuất máy công cụ hàng đầu Đài Loan. Máy phay đứng CNC hãng WELE trang bị đầu trục chính BBT(đầu trục chính kiểu tiếp xúc kép) với dải hành trình trục X từ 600 - 16000mm, trục Y từ 500 - 6000 mm, đáp ứng được các nhu cầu sản phẩm của khách hàng. Đối với dòng sản phẩm AA965, AA1165, AA1365, AA1565 hành trình các trục là :
- Trục X - 900/1100/1300/1500 mm
- Trục Y - 650 mm
- Trục Z - 600 mm"
Đặc điểm chính với dòng AA series: Bốn băng dẫn hướng dạng hộp, máy hạng nặng, thích hợp cho gia công các bộ phận hoặc ngành công nghiệp khuôn dập. Chủ yếu trang bị trục chính dạng truyền động bánh răng, BBT40 8000 vòng / phút hoặc BBT50 6000 vòng / phút
* Các bạn có thể tham khảo về trục chính kiểu truyền động bánh răng, tại đây: https://www.imts-exhibition.com/blog/about-gear-spindle-and-spindle-technology.html

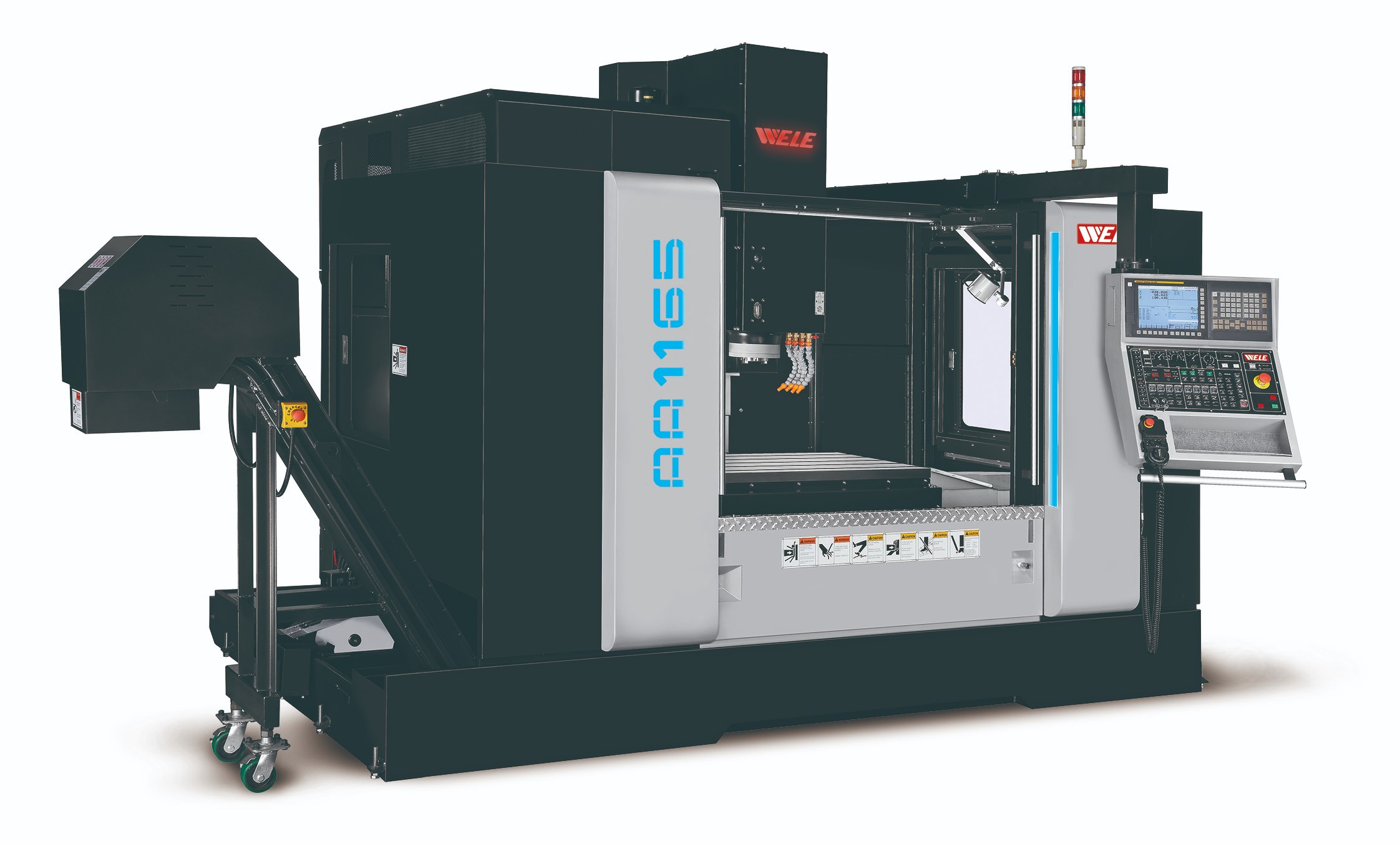

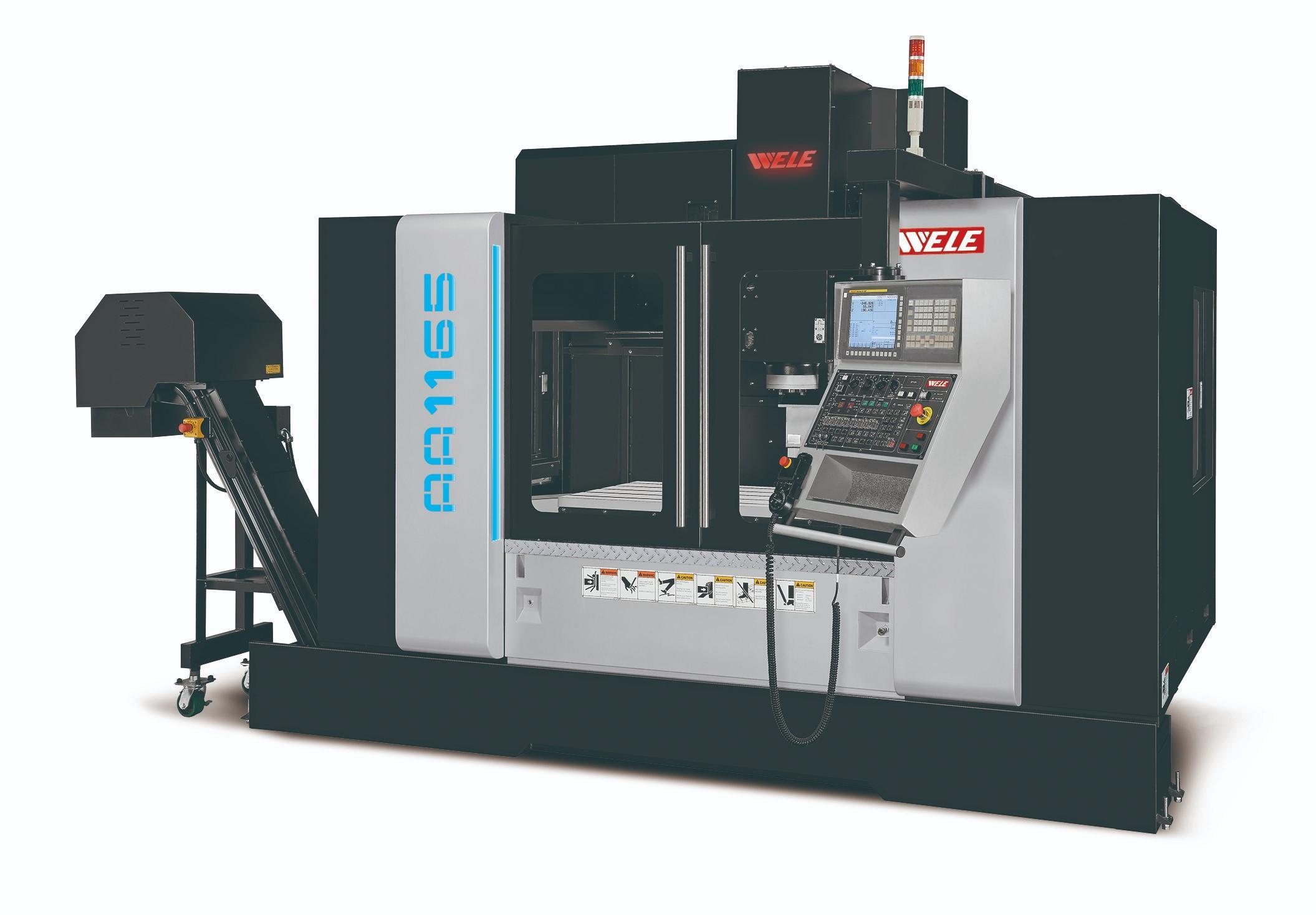

Hình ảnh máy phay đứng CNC hãng WELE dòng AA1165
Tổng quan về hãng sản xuất máy công cụ Wele
- Wele là hãng sản xuất máy phay số một tại Đài Loan, với đội ngũ nhân viên chính giàu kinh nghiệm, đến từ phòng thí nghiệm Nghiên cứu Công nghiệp Cơ khí của Viện Nghiên cứu Công nghệ Công nghiệp tại Đài Loan, những người đã làm việc và có kinh nghiệm hơn 30 năm trong lĩnh vực máy công cụ.
- Wele nổi tiếng trong ngành máy công cụ Đài Loan về việc phát triển những dòng có kích thước từ nhỏ đến lớn với công nghệ hiện đại và tiên tiến.
- Wele đã nghiên cứu và sản xuất hơn 60 dòng sản phẩm máy phay cao cấp với dải hành trình trục X từ: 600 – 16000 mm, trục Y từ 500 -6000mm, đáp ứng được toàn bộ các nhu cầu gia công sản phẩm các loại của khách hàng.
- Đặc biệt, từ năm 2009 dòng trung tâm gia công 5 trục dòng UG đã giành được giải xuất sắc trong hạng mục trung tâm gia công của cuộc thi phát triển và đổi mới Máy Công cụ Đài Loan.
- Hiện tại máy của Wele đã được sử dụng rộng rãi ở các nước trên khắp thế giới và có đại lý ở khắp mọi nơi như Châu Á, Châu Âu, Châu Mỹ, Châu Úc.
Tính năng thiết kế của máy phay đứng CNC dòng AA
1. Cấu trúc khung thân máy

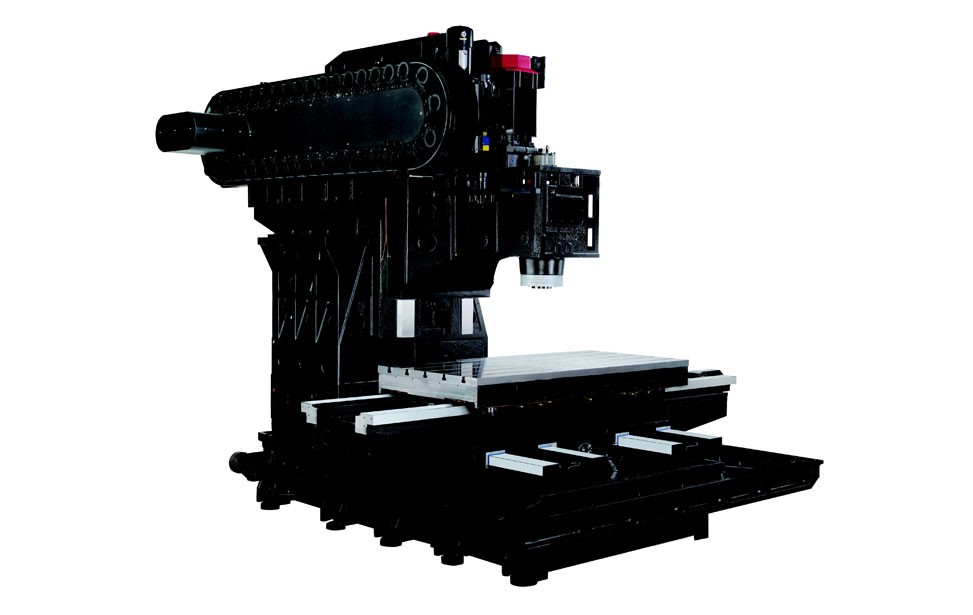

Hình ảnh cấu trúc máy phay đứng CNC WELE dòng AA
- Thân máy được đúc bằng gang cao cấp Meehanite có độ cứng vững và ổn định cao và độ cân bằng tốt.
- Giảm rung động trong quá trình gia công và dịch chuyển nhanh, giúp bề mặt gia công đạt độ nhám và độ chính xác cao, tuổi thọ máy bền.
- Máy được thiết kế với tốc độ và độ chính xác cao nhưng có giá thành cạnh tranh hợp lý.
- Được ủ để khử ứng suất dư đảm bảo máy có độ chính xác và ổn định cao.
2. Cấu trúc truyền động trục chính

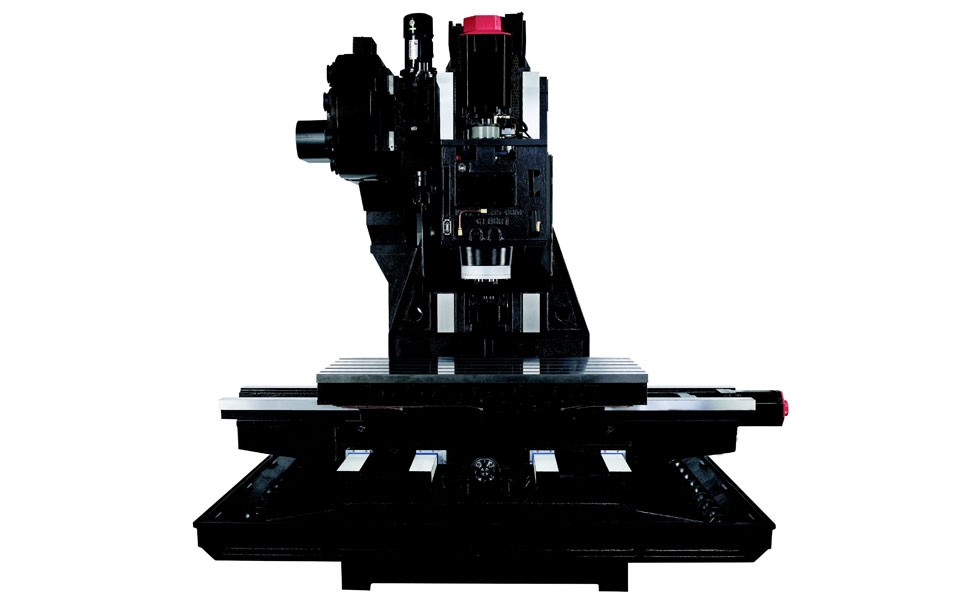

Cấu trúc thân máy và kiểu truyền động trục chính dòng AA
- Trục chính truyền động kiểu bánh răng, truyền động nhanh chính xác, độ cứng vững cao
- Trục chính tiếp xúc kép kiểu BBT chính xác và cứng vững
- Tốc độ trục chính BBT40 8000v/ph, BBT50 6000v/ph đáp ứng tốt cho nhu cầu gia tinh thô chi tiết, các dòng khuôn dập có kích thước lớn
- Trục chính được lắp ráp trong phòng nhiệt độ không đổi và kiểm tra cân bằng động
Hình ảnh kết cấu trục chính lắp đầu BBT và phân tích dải tốc độ
3. Dải hành trình các trục và tốc độ di chuyển
- Hành trình trục X của AA965 là 900 mm, AA1165 là 1100 mm, AA1365 là 1300 mm, AA1565 là 1500 mm
- Hành trình trục Y là 650 mm, hành trình trục Z là 600 mm
- Máy thiết kế với hệ thống tải phoi kiểu trục vít trục X và trục Y và đẩy ra ngoài, giúp quá trình vệ sinh máy rất đơn giản.
- Đài dao dạng cánh tay với 20 dao, đáp ứng đầy đủ số dao cho các chương trình gia công phức tạp với số dao lớn (có option 32/40 dao)
- Hệ thống dẫn hướng dạng hộp kiểu trung tâm gia công đứng
- Đáp ứng di chuyển với hiệu suất cao bởi băng dẫn kiểu hộp. Hệ thống phản hồi tốc độ cao và trục chính cứng vững BBT40 8000v/ph, BBT50 6000v/ph
- Thiết kế chính xác và cứng vững để đáp ứng gia công những vật liệu có độ cứng cao, gia công các chi tiết kích thước lớn và gia công các dòng khuôn dập
- Chạy dao nhanh lên đến 48m/phút với tốc độ phản hồi nhanh và chính xác
- Chi tiết và thành phần lắp ráp qua trọng của máy đều được đo kiểm chính xác và đảm bảo chất lượng bằng máy đo WENZEL 3D CMM của Đức, với độ chính xác, độ phẳng nhỏ hơn 3 micromet trong 1200mm vuông theo tiêu chuẩn.
Hình ảnh kiểm tra độ chính xác máy
- Độ chính xác vị trí và độ chính xác lặp lại tuân theo tiêu chuẩn VDI 3441 của Đức để đảm bảo độ chính xác tuyệt đối và nghiêm ngặt.
- Kiểm tra độ chính xác hình học và định vị của máy bằng quy trình cắt động của NASA.
+ Rung trục chính, kiểm tra tiếng ồn
+ Kiểm tra và phân tích phương thức
Hình ảnh các chi tiết máy tiêu chuẩn và tùy chọn
4. Ứng dụng của dòng máy phay đứng CNC WELE
Máy phay CNC Wele được sử dụng rộng rãi trong trong các lĩnh vực như:
- Sản xuất khuôn mẫu, sản xuất khuôn ép nhựa, sản xuất khuôn thổi nhựa pét, sản xuất khuôn dập
- Sản xuất linh kiện ô tô, xe gắn máy
- Công nghiệp hàng không vũ trụ, hàng hải, tàu biển, năng lượng
- Cơ khí chính xác, cơ khí chế tạo máy
Thông số kỹ thuật của máy phay đứng WELE dòng AA
| Thông số kỹ thuật/ Models máy | Đơn vị | AA965 | AA1165 | AA1365 | AA1565 |
|---|---|---|---|---|---|
| Hành trình trục X | mm (in) | 900 (35.4) | 1100 (43.3) | 1300 (51.2) | 1500 (59.1) |
| Hành trình trục Y | mm (in) | 650 (25.6) | |||
| Hành trình trục Z | mm (in) | 600 (23.6) | |||
| Khoảng cách mũi trục chính đến tâm bàn máy | mm (in) | 125~725 (4.9-28.5) | |||
| Kích thước bàn máy (hướng trục X) | mm (in) | 1100 (43.3) | 1300 (51.2) | 1450 (57.1) | 1650 (65) |
| Kích thước bàn máy (hướng trục Y) | mm (in) | 650 (25.6) | |||
| Tải trọng của bàn | kg (lb) | 900 (1984) | 1100 (2420) | 1300 (2860) | 1500 (3300) |
| Động cơ truyền động trục chính | kW (HP) | 7.5/11 (10/15) | |||
| Tốc độ trục chính | rpm | belt type, 8000 | |||
| Độ côn trục chính | BT#40(ISO 40) | ||||
| Bước tiến rapid - X axis | mm(in)/min | 24000 (944.8) | 24000 (944.8) | 24000 (944.8) | 15000 (590.6) |
| Bước tiến rapid - Y axis | mm(in)/min | 24000 (944.8) | 24000 (944.8) | 24000 (944.8) | 15000 (590.6) |
| Bước tiến rapid - Z axis | mm(in)/min | 20000 (787.4) | 20000 (787.4) | 20000 (787.4) | 12000 (472.4) |
| Tốc độ cắt tối đa | mm(in)/min | 1-10000 (393.7) | 1-10000 (393.7) | 1-10000 (393.7) | 1-8000 (315) |
| Số lượng bầu chứa dao | pcs | 20T | |||
| Đường kính dao lớn nhất / Kích thước hốc chứa | mm (in) | 80/150 (3.1/5.9) | 80/150 (3.1/5.9) | 80/150 (3.1/5.9) | 110/200 (4.3/7.9) |
| Chiều dài dao lớn nhất | mm (in) | 250(9.8) | 250(9.8) | 250(9.8) | 300(11.8) |
| Trọng lượng dao lớn nhất | kg (lb) | 7(15) | 7(15) | 7(15) | 15(33) |
| Độ chính xác vị trí (VDI/DGQ 3441) | mm (in) | P≦0.012 (P≦0.0005) | P≦0.012 (P≦0.0005) | P≦0.012 (P≦0.0005) | P≦0.015 (P≦0.0006) |
| Độ chính xác vị trí (VDI/DGQ 3441) | mm (in) | Ps≦0.006 (Ps≦0.0002) | Ps≦0.006 (Ps≦0.0002) | Ps≦0.006 (Ps≦0.0002) | Ps≦0.008 (Ps≦0.0003) |
| Chiều dài máy | mm (in) | 2940 (115.7) | 3200 (126) | 3630 (142.9) | 4110 (161.8) |
| Chiều rộng máy | mm (in) | 2240 (88.2) | 2240 (88.2) | 2240 (88.2) | 2240 (88.2) |
| Chiều cao máy | mm (in) | 2940 (115.7) | 2940 (115.7) | 2940 (115.7) | 2940 (115.7) |
| Trọng lượng của máy | kg (lb) | 7000 (15432) | 7200 (15873) | 7600 (16755) | 8100 (17857) |
