" Máy mài đứng hay còn có tên gọi khác là máy mài xoa. Máy mài trục đứng CNC PALMARY dòng VIG-2015 là dòng máy mài có thiết kế trục kiểu đứng với kết cấu tốt, trọng lực của phôi theo phương thẳng đứng, giúp loại bỏ rung động trong quá trình mài. Máy có 2 dòng model: VIG-2015 và VIG-2015E có phạm vi lỗ mài từ Ø14~200 mm, đường kính mài lên đến Ø200mm, chiều dài mài 150 mm.
Ứng dụng các sản phẩm máy mài xoa rất đa dạng như: Hàng không vũ trụ, Sản xuất các thành phần chi tiết máy, Trục dẫn hướng chày khuôn mẫu, Linh phụ kiện tô xe máy, Các thiết bị y tế, Năng lượng xanh..."

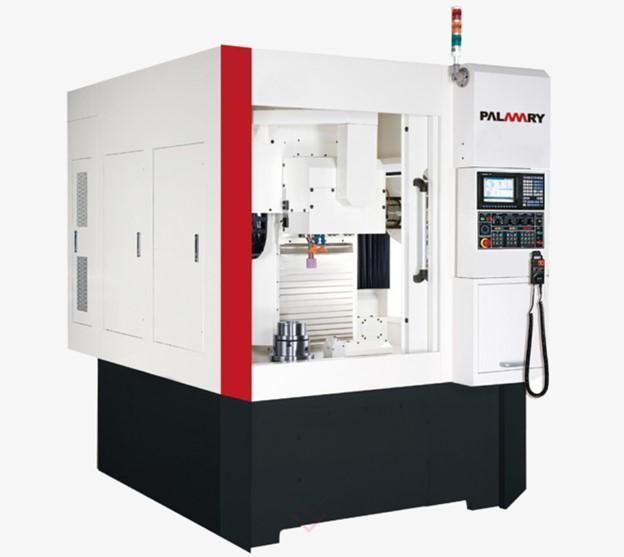

Hình ảnh mặt trước máy mài PALMARY models VIG-2015
Video quá trình mài trên máy mài trục đứng PALMARY VIG-50
Giới thiệu dòng máy mài đứng CNC Palmary
- Palmary là hãng máy mài của Đài Loan, chuyên về sản xuất những dòng máy mài như máy mài phẳng, máy mài tròn ngoài, tròn trong, máy mài vô tâm, với độ chính xác năng suất cao.
- Máy mài đứng CNC Palmary với model VIG-2015, 2015E có thiết kế hiện đại và nhỏ gọn, với phương pháp dựa trên kỹ thuật và con người.
- Hệ thống mài CNC hoàn toàn tự động
- Đường kính mài có thể thể mài của máy với VIG-2015, 2015E là Ø200mm.
- Chiều dài mài là 150mm
- Tốc độ mài lỗ trong lên đến 45000 v/p
Đặc trưng thiết kế máy mài trục đứng PALMARY VIG-2015
- Thân máy được đúc bằng gang Meehanite chất lượng cao, đã được xử lý nhiệt, và khử ứng suất giúp máy có độ ổn định và không bị biến dạng

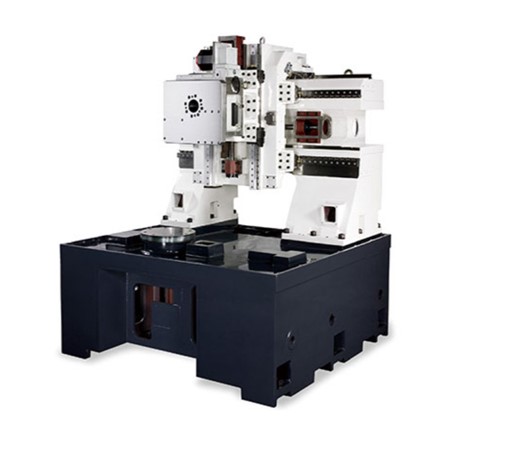

Hình ảnh cấu trúc máy mài trục đứng CNC Palmary VIG-2015
- Máy thiết kế theo kiểu đứng và với kết cấu tốt, trọng lực của phôi theo phương thẳng đứng, gần như loại bỏ hoàn toàn được độ rung trong quá trình mài.
- Dễ dàng kẹp những loại phôi có những biên dạng khác nhau chỉ bằng mâm cặp

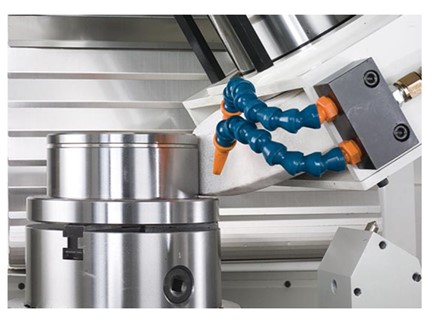

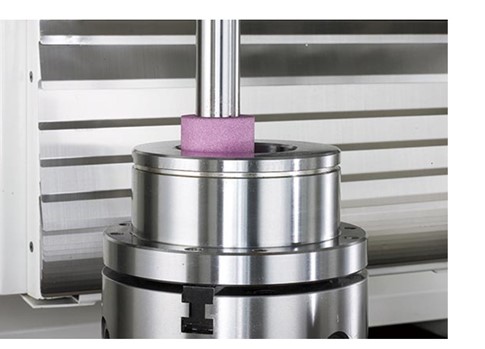

Hình ảnh đầu mài và gá kẹp
- Chi tiết biên dạng tròn dù không đối xứng cũng có thể mài dễ dàng nhờ đầu mài linh hoạt.
- Trục X, Z sử dụng hướng tuyến tính loại con lăn chữ thập đặc biệt, có tính năng tải trọng cực lớn và ổn đinh, chính xác.
- Máy sử dụng hệ điều khiển của Mitsubishi và Fanuc thông dụng, giúp dễ dàng vận hành và sử dụng

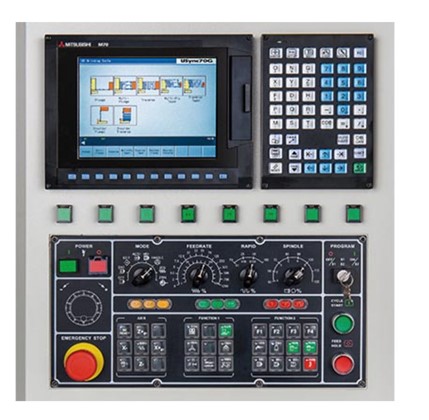

Hình ảnh bảng điều khiển máy mài trục đứng PALMARY
* Ứng dụng các sản phẩm mài rất đa dạng như: Hàng không vũ trụ, Sản xuất các thành phần chi tiết máy, Trục dẫn hướng chày khuôn mẫu, Linh kiện ô tô xe máy, Các trang thiết bị y tế, Năng lượng xanh...
Thông số kỹ thuật của máy
Thông số kỹ thuật/ Model | VIG-2015 | VIG-2015E |
Khả năng của máy | ||
Phạm vi mài lỗ trong ID - Length = 1 : 3 | Ø14~200 mm | Ø14~200 mm |
Đường kính mài ngoài lớn nhất | Ø200 mm | Ø200 mm |
Chiều dài mài lớn nhất | 150 mm | 150 mm |
Đường kính phôi quay | Ø300 mm | Ø300 mm |
Chiều dài phôi lớn nhất | 150 mm | 150 mm |
Khả năng tải của bàn | 100 kg | 100 kg |
Hành trình | ||
Hành trình trục X | 500 mm | 500 mm |
Hành trình trục Z | 400 mm | 400 mm |
Trục mài bên trong | ||
Tốc độ trục chính mài lỗ | 10000~45000 r.p.m. | 10000~45000 r.p.m. |
Đường kính đá mài lỗ | Ø10~95 mm | Ø10~95 mm |
Tốc độ dịch chuyển lớn nhất | 2700 M/min | 2700 M/min |
Trục đá mài bên ngoài (VIG-2015E) | ||
Tốc độ trục chính mài bên ngoài |
| 1500~4500 r.p.m. |
Đường kính đá mài lỗ (O.D. x width x I.D.) |
| Ø355 x 50 x Ø127 mm |
Tốc độ dịch chuyển lớn nhất |
| 2700 M/min |
Trục chính | ||
Tốc độ trục chính của bàn quay | 40~800 r.p.m. | 40~800 r.p.m. |
Kích thước mâm cặp | 200 mm | 200 mm |
Tốc độ bước tiến | ||
Tốc độ trục X và Z | 0~6 M/min | 0~6 M/min |
Đơn vị cài đặt trục X, Z | 0.001 (0.0001) mm | 0.001 (0.0001) mm |
Kiểu dẫn hướng | Dẫn hướng tuyến tính | Dẫn hướng tuyến tính |
Động cơ | ||
Động cơ trục chính của bàn | 3.5 kW | 3.5 kW |
Động cơ mang đá mài trong | 3.0 kW; Moomen xoắn : S1 = 1.1 Nm, S6 = 1.5 Nm | 3.0 kW; Momen xoắn : S1 = 1.1 Nm, S6 = 1.5 Nm |
Động cơ mang đá mài ngoài VIG-2015E |
| 3.0 kW; Momen xoắn : S1 = 15 Nm , S6 = 20 Nm |
Động cơ bơm làm mát | 0.75 kW | 0.75 kW |
Động cơ bơm dầu thủy lực VIG-2015E |
| 0.75 kW |
Động cơ dầu bôi trơn | 20 W | 20 W |
Bể chứa dầu | ||
Thùng dầu làm mát | 140 L | 140 L |
Bình dầu làm mát trục chính | 15 L | 15 L |
Bình dầu thủy lực VIG-2015E |
|
|
Hệ thống điều khiển | Mitsubishi / FANUC (opt.) | Mitsubishi / FANUC (opt.) |
Kích thước máy | ||
Dài x rộng x cao (LxWxH) | 1900 x 2300 x 2400 mm | 1900 x 2300 x 2400 mm |
Trọng lượng máy | 7000 kg | 7000 kg |
Các phụ kiện tiêu chuẩn
- Bộ điều khiển CNC (Mitsubishi M70 với phần mềm hội thoại PC-NC) - số lượng 1
- Đầu đá mài kim cương - số lượng 1
- Hệ thống làm mát - số lượng 1
- Bộ bảo vệ chống bắn tóe - số lượng 1
- Hệ thống thủy lực, hệ thống điện
- Trục đá mài bên trong loại Built-in
- Bộ làm mát dầu trục chính quay đá mài
- Thước quang các trục X và Z
- Hộp dao cụ sửa chữa
Các phụ kiện tùy chọn
- Mâm cặp ba chấu
- Thiết bị xoay kẹp chấu mâm cặp
- Đầu kẹp xoay đá mài
- Bộ hút sương dầu
- Bộ tách chất làm mát kiểu từ tính
- Bộ giấy lọc
- Hệ thống điều khiển kiểm soát khoảng cách hiện hành
