MÁY MÀI TRÒN NGOÀI THỦY TĨNH GRINTIMATE CTS-100

  • NH00401
  • GRINTIMATE

Liên hệ

Dòng máy mài tròn ngoài duy nhất ở châu Á mài hộp số ô tô

Sử dụng hệ thống kỹ thuật thủy tĩnh tiên tiến mài chi tiết

Đá mài có kích thước  Ø455x (50 ~ 300) x254 mm

Mài 1 cấp bước tiến giúp công suất hiệu quả lên gấp nhiều lần

Trang chủ/Máy mài/Máy mài tròn ngoài, máy mài tròn trong

Cập nhật 19/07/2021



Giới thiệu về máy mài tròn ngoài thủy tĩnh

  "Là dòng máy mài tròn ngoài sử dụng hệ thống thủy tĩnh duy nhất ở châu Á chuyên dùng để mài hộp số cho ô tô.  Đá mài có kích thước lên tới Ø455x (50 ~ 300) x254. Mài một cấp tốc độ giúp cho khả năng mài có hiệu quả lên gấp 10 lần, cắt giảm đáng kể thời gian gia côn và chi phí lao động."

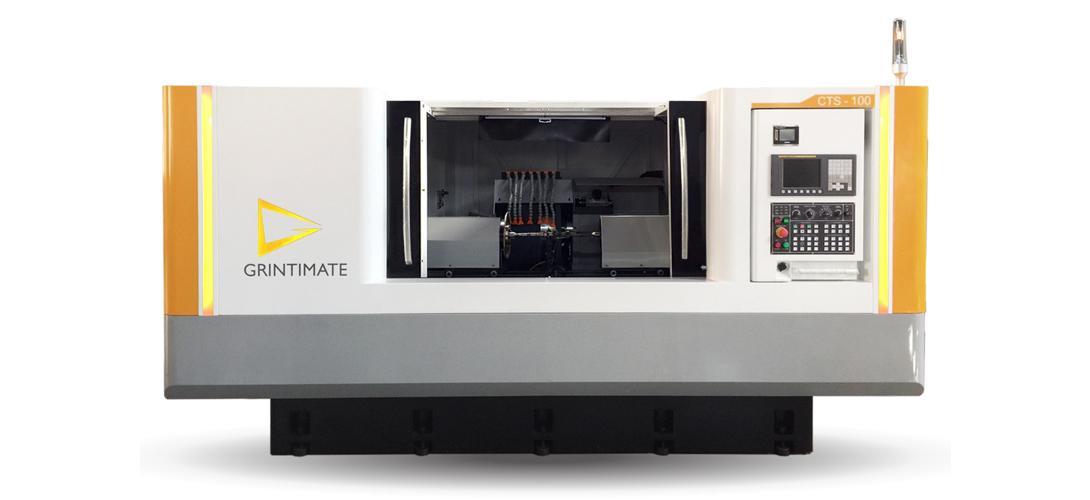

Hinh-anh-may-mai-Grintimate

Hình ảnh máy mài Grintimate CTS-100

Các tính năng kỹ thuật

  • Độ tròn <2μm và độ trụ <2,5μm trên một phôi dài tới 300mm khi mài một cấp tốc độ
  • Trục chính thủy tĩnh có độ cứng cao là thiết bị tiêu chuẩn vì vậy không cần bạc lót dọc trục để đỡ trục chính
  • Truyền động đồng bộ hai mặt và hoạt động đồng bộ của đầu và ụ trục chính trên phôi là tùy chọn có thể được cấu hình để hoạt động
    với cánh tay robot
  • Các phụ kiện tiêu chuẩn bao gồm động cơ servo FANUC và bộ điều khiển FANUC 4 trục
  • Các bề mặt tiếp xúc như ray dẫn hướng, đầu bánh đá mài và bệ đỡ ổ trục vít me đều được mài nhẵn để độ chính xác lắp ráp và phân bổ tải trọng tối đa
  • Sử dụng vitme có độ chính xác cao của THK để tránh ăn mòn ngược lại
  • Sản xuất trực tiếp tại Đài Loan, các sản phẩm đúc đều đã được giảm áp



Hình ảnh sản phẩm mài trên máy Grintimate CTS-100

Các thông số kỹ thuật



Video giới thiệu về cấu hình máy



Models

Đơn vị

CTS-100

Bộ điều khiển



Fanuc 0i-TF / Mitsubishi M80

Khả năng gia công





Khoảng cách giữa các đầu tâm máy

mm

650

Chiều dài bàn máy

mm

400

Tải trọng tối đa giữa các đầu tâm máy

Kilôgam

35

Đường kính đá mài tối đa

mm

380

Đá mài





Đường kính bánh đá mài (Đường kính x Chiều rộng x Đường kính)

mm

Ø455x (0-300) xØ254

Tốc độ bánh đá mài

vòng / phút

0 ~ 2000

Tốc độ tối đa ngoại vi đá mài

m / giây

48

Đầu trục chính





Độ côn tâm trục chính

-

MT: 4

Tốc độ trục chính

vòng / phút

20 ~ 600

Ụ động





Độ côn tâm trục

-

MT: 4

Chiều dài bàn trượt

mm

25

Bàn làm việc





Hành trình di chuyển tối thiểu

mm

0,001

Động cơ





Động cơ trục chính bánh đá mài

kW

11

Động cơ đầu

kW

1.4 (Fanuc) / 2.2 (Mitsubishi)

Động cơ servo bước tiến đầu đá mài (trục X)

kW

1.4 (Fanuc) / 2.2 (Mitsubishi)

Động cơ servo bước tiến đầu đá mài (trục Z)

kW

1.4 (Fanuc) / 2.2 (Mitsubishi)

Bơm thủy lực

kW

1,5

Bơm bôi trơn trục chính

kW

0,75

Bơm nước làm mát

W

650

Sức chứa





Bể trục chính chịu lực thủy tĩnh

lít

60

Bể thủy lực

lít

60

Thùng chứa nước làm mát

lít

260

Không gian sàn máy / Trọng lượng máy





NW (Xấp xỉ)

Kilôgam

5100

Chiều dài

mm

4720

Chiều rộng

mm

3245

Chiều cao

mm

2250



Giới thiệu về công nghệ kỹ thuật thủy tĩnh

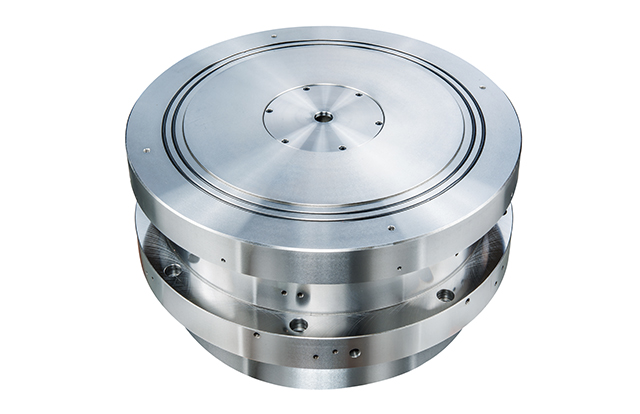

Bàn làm việc quay thủy tĩnh

Bàn Φ600 chịu tải> 10000KG.

Độ cứng tĩnh ít nhất> 400kgf / μm, lý tưởng cho việc mài nặng.

Các cơ chế chuyển động hướng tâm và trục thủy tĩnh độc lập nhưng hoàn toàn cho phép bàn làm việc quay thủy tĩnh duy trì ổn định và rung động ít, ngay cả khi chịu tác động của lực ly tâm và lệch tâm cao.

Thiết kế không tiếp xúc của bàn làm việc cho phép người vận hành bàn làm việc dễ dàng với phôi 10.000 kg.

Độ chính xác <1μm và duy trì khả năng chịu tải 10000KG.

Phạm vi điều chỉnh tốc độ quay : 0-1000 RPM

Ban-lam-viec-thuy-tinh

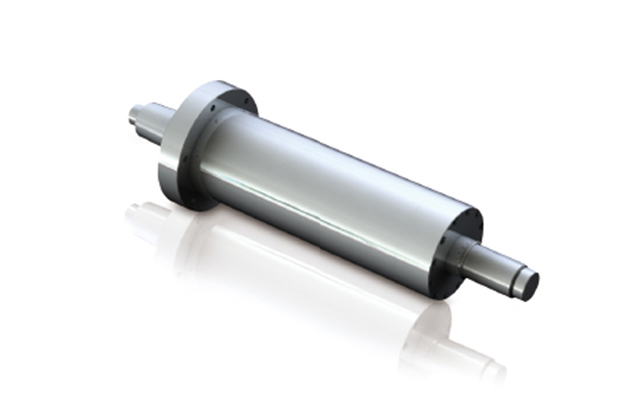

Trục thủy tĩnh

Duy trì độ tròn 0,5μm trong 5 nămvà 0,9μm sau 10 năm; và độ trụ 1μm / 300mm.

Ma sát thấp, không mài mòn và giảm rung động tuyệt vời.

Một hệ thống bôi trơn thủy tĩnh, làm mát và bộ điều khiển lưu lượng cao giúp ổn định áp suất, nâng cao độ chính xác của bước tiến và định vị, do đó cải thiện chất lượng sản phẩm.

Trục chính thủy tĩnh được cấp bằng sáng chế độc quyền giảm thiểu sự biến dạng của vật liệu.

Độ cứng cao của trục chính thủy tĩnh theo cả hướng tâm và dọc trục cho phép các trục chính tạo ra nhiều bước mài tinh - từ cắt nhanh nặng> 0,5mm đến hoàn thiện như gương - với độ nhám bề mặt tối ưu là Ra. <0,02µm.

Do độ cứng của trục chính thủy tĩnh cao, đá mài được định mức lên đến Ø455x350x228.6. Mài một cấp bước tiến tăng khả năng mài và hiệu quả gia công lên gấp mười lần, cắt giảm đáng kể thời gian gia công và chi phí lao động.

Hệ thống trục chính thủy tĩnh giảm chấn cao hấp thụ hoàn toàn động năng mà quá trình mài có thể tạo ra.

Truc-thuy-tinh

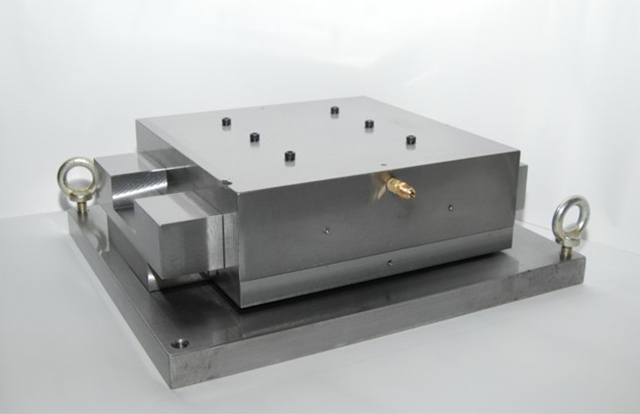

Cơ cấu dẫn hướng thủy tĩnh

Ma sát thấp và mài mòn thấp

Tiêu thụ công suất thấp

Độ cứng cao và độ chính xác cao

Công suất lớn và giảm chấn cao

Không có hiện tượng trượt dính

Khả năng tính trung bình lỗi hình học

Co-cau-dan-huong-thuy-tinh



Các sản phẩm gia công trên dòng CNC

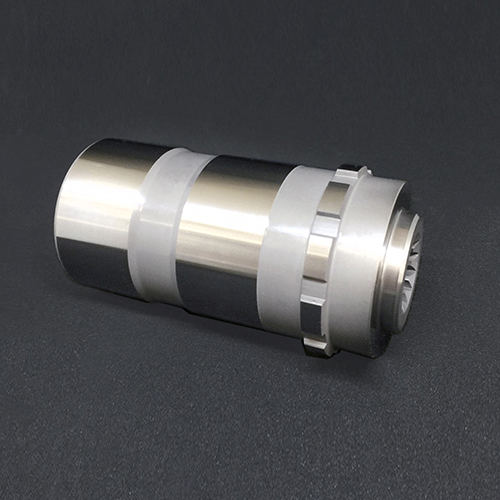

ASTM-material

ASTM

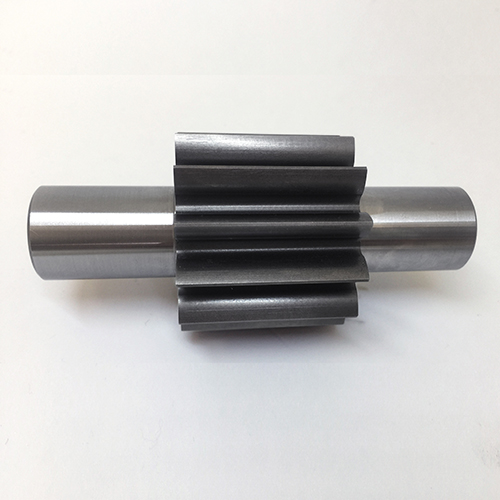

SCM-415-material

SCM-415

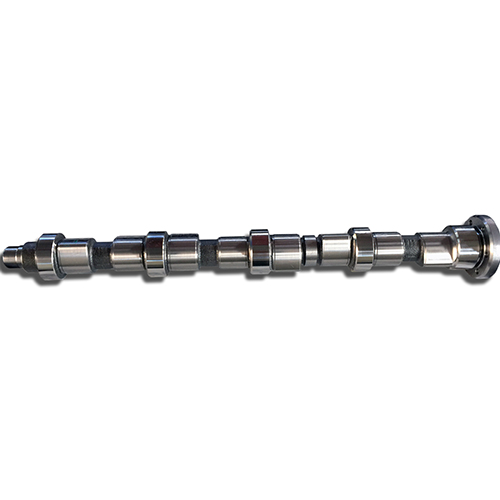

Spheroidal-Graphite-Cast-Iron-material

Spheroidal Graphite Cast Iron

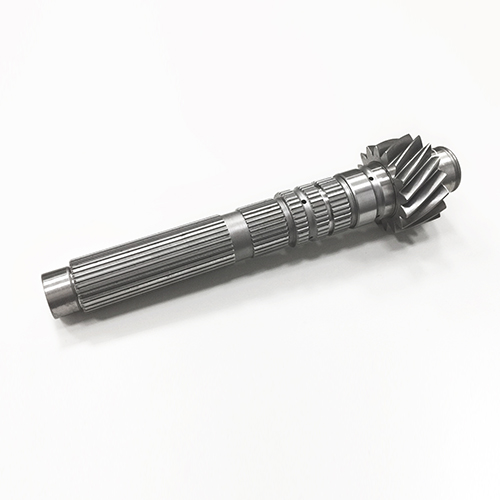

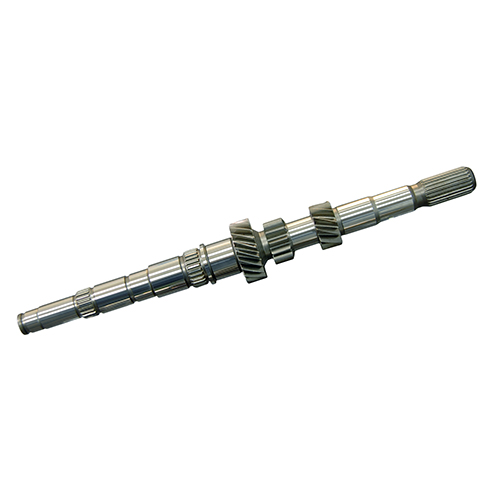

20CrMnTiH-material

20CrMnTiH

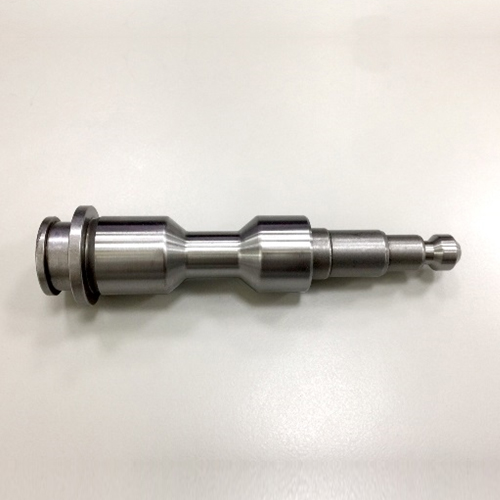

20CrMnTiH-material

20CrMnTiH

20CrMnTiH-material

20CrMnTiH



Các hình ảnh cấu trúc máy

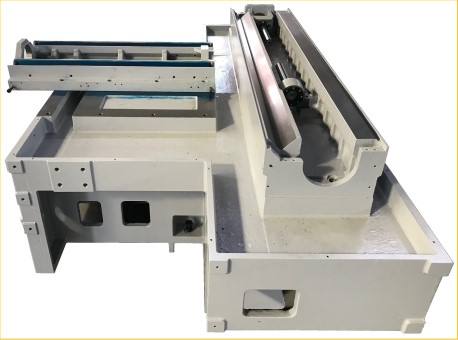

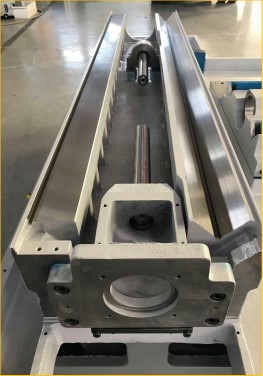

1. Rãnh dẫn hướng chữ V

  Đường dẫn trục Z được thiết kế với một rãnh chữ V và một băng phẳng để đảm bảo sự ổn định trong quá trình mài. Thiết kế không gian tối ưu hỗ trợ cho bàn làm việc độ chính xác cao và tính lặp lại của bàn làm việc một cách đều đặn



Ban-chu-V-may-mai-tron

Ban-chu-V-2-may-mai-tron



2. Bàn máy và vít me đai ốc bi

  Đường dẫn trục X với 2 rãnh trượt chữ V (CDC / CAC-030 / CDC-055) thiết kế và hoạt động tối đa cân bằng với độ chính xác chuyển động ổn định dễ dàng đạt đến mức micromet trong quá trình mài

Ban-lam-viec-truc-X

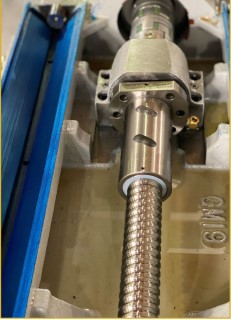

Vít me đai ốc bi THK/NSK độ chính xác cao, đảm bảo không bị rung động. Trục vít me trục X: cấp C1, trục vít me trục Z : cấp C3

Truc-vit-me-dai-oc-bi

3. Các cơ cấu thủy tĩnh

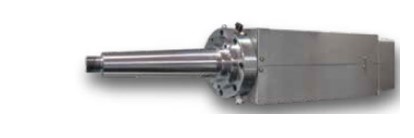

  Độ cứng và khả năng chống rung cao trên trục chính thủy tĩnh, so với trục quay ổ bi/ ổ trục động thông thường trong quá trình cắt nặng. Hiệu quả gia công gấp 10 lần và tiết kiếm nhiều chi phí

Truc-chinh-thuy-tinh

 Cơ cấu dẫn hướng (tùy chọn) có độ cứng đạt đến 2µm/300 kg, khả năng chịu tải cao làm giảm thiệt hại cho vít me đai ốc bi và kéo dài tuổi thọ của chúng

Co-cau-dan-huong-thuy-tinh

4. Ụ động

Điều chỉnh áp suất trên tâm cố định bằng lò xo, điều chỉnh hành trình ụ động +/- 1mm (cho dòng CDC-030/055) và điều khiển bằng hệ thống thủy lực.

Ụ-động-1

Tiêu chuẩn với đầu bút kim cương, có sẵn cho cả ụ động và đầu trục chính

Ụ-động-2

5. Bộ điều khiển CNC

Sử dụng hệ điều khiển CNC Mitsubishi M80 loại tiêu chuẩn, hệ điều hành Fanuc 0iTF 3 loại, phần mềm phát triển thân thiện cho người dùng. Lập trình dễ dàng, cài đặt và vận hành chính xác.

Bang-dieu-khien-may-mai



Hai loại bảng điều khiển khác:



Bang-dieu-khien-2-may-mai-tronBang-dieu-khien-3-may-mai-tron
Bảng điều khiển cho CDC-030/055/065Bảng điều khiển cho CDC-065/100



Các ứng dụng gia công

1. Ứng dụng 1, chi tiết trên máy mài tròn CDC-100



Chi tiết: Thanh dài

Vật liệu: 10B21

Độ cứng: HRC 58-63

Kích thước đá mài:  Φ455x120x152.4

Thời gian gia công: 42 giây

Dung sai độ tròn:  < 2μm

Dụng sai độ trụ:  < 2μm

Độ nhám bề mặt:  Ra < 0.3μm

Chi-tiet-mai-1Banh-mai-chi-tiet-mai-1

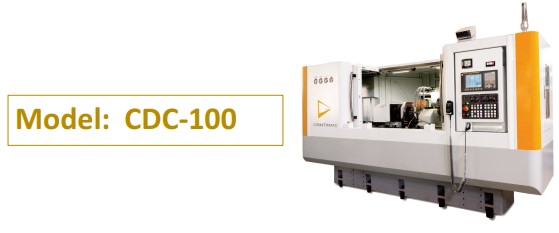

Model-CDC100Yêu cầu đặc biệt về biên dạng của phôi, máy được
được trang bị bút mài đá kim cương giúp tăng cường độ cao
hiệu quả và độ chính xác cao



2. Ứng dụng 2, chi tiết trên máy mài tròn CDC-065



Chi tiết: Trục

Vật liệu: 16MnCr5LSI

Độ cứng: HRC 53-58

Kích thước đá mài:  Φ510x190x254

Thời gian gia công: 38 giây

Dung sai độ tròn:  < 2μm

Dụng sai độ trụ:  < 2μm

Độ nhám bề mặt:  Ra < 0.4μm

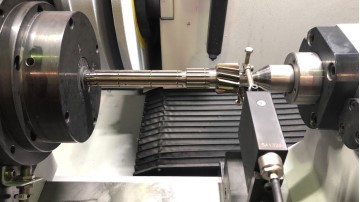

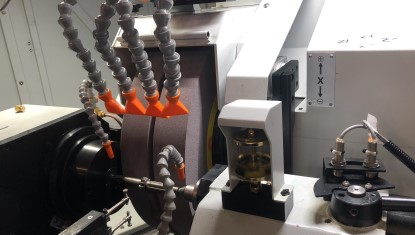

Chi-tiet-mai-2Da-mai-chi-tiet-mai-2

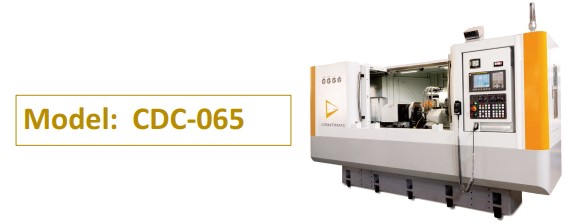

Model-CDC065Trục X với thanh dẫn hướng thủy tĩnh



3. Ứng dụng 3, chi tiết trên máy mài tròn CDC-065



Chi tiết: Trục dẫn hướng

Vật liệu: SCM420

Độ cứng: HRC 60-64

Kích thước đá mài:  Φ510x150x254

Thời gian gia công: 38 giây

Dung sai độ tròn:  < 2μm

Dụng sai độ trụ:  < 2μm

Độ nhám bề mặt:  Ra < 0.1μm

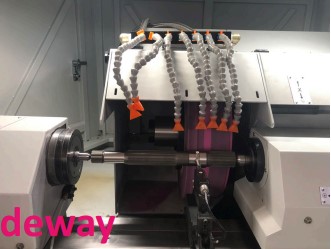

Chi-tiet-mai-3Banh-mai-chi-tiet-mai-3
Model-CDC065Trục X với thanh dẫn hướng thủy tĩnh



4. Ứng dụng 4, chi tiết trên máy mài tròn CTS-100



Chi tiết: Trục dẫn hướng

Vật liệu: SCM420

Độ cứng: HRC 60-64

Kích thước đá mài:  Φ510x150x254

Thời gian gia công: 38 giây

Dung sai độ tròn:  < 2μm

Dụng sai độ trụ:  < 2μm

Độ nhám bề mặt:  Ra < 0.1μm

Chi-tiet-mai-4

Banh-mai-chi-tiet-mai-4

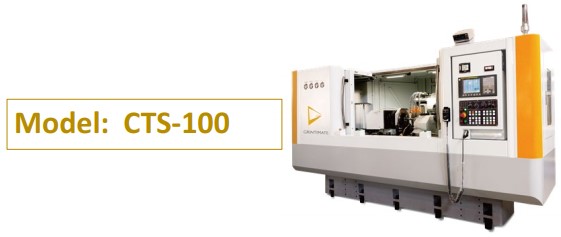

Model-CTS100Trục X với thanh dẫn hướng thủy tĩnh



Phụ kiện tiêu chuẩn

  • Bánh răng trục chính chịu thủy lực tĩnh
  • Mô-đun dẫn hướng thủy tĩnh trục X
  • Bộ điều khiển CNC Fanuc
  • Đầu bút khắc kim cương (loại cố định)
  • Đá mài và mặt bích (có dụng cụ lắp ráp) (Φ455x (50-300) xΦ254)
  • Bộ mã hóa tuyến tính HEIDENHAIN trục X / Z
  • Bể thủy lực và hệ thống làm mát
  • Bể làm mát với bộ tách từ tính / bộ lọc giấy
  • IPG (Trong thước đo quy trình)
  • Đầu dò
  • Khoảng trống & thiết bị kiểm soát sự cố
  • Thiết bị nâng bánh đá mài
  • Bảo vệ chống bắn tóe hoàn toàn kín có mái che
  • Đèn làm việc
  • Hộp dụng cụ

Phụ kiện tùy chọn

  • Bánh xe và trụ cân bằng
  • Bộ hỗ trợ kẹp chi tiết
  • Mâm cặp khí 3 chấu tự động
  • Bộ hút sương dầu
  • Hệ thống cân bằng động
  • Máy biến áp
  • Mũi chống tâm carbua
  • Hệ thống làm mát
  • Mặt bích bánh xe (phụ tùng)
