Giới thiệu về dòng máy mài phẳng DCM
"Là dòng máy mài phẳng trục đứng, máy mài phẳng hãng máy DCM dòng IG 480 SD là dòng máy mài phẳng có trục đứng gia công được hầu hết các loại vật liệu khác nhau: Nhôm, Đồng, Gang thép, Thép công cụ, Titan, Ceramic...
Máy được sản xuất theo công nghệ tiêu chuẩn của Mỹ, đáp ứng các nhu cầu mài các loại vật liệu của khách hàng. Máy hỗ trợ gia công chi tiết có đường kính tối đa lên đến 48'', máy được trang bị động cơ trục chính 50HP và bàn truyền động trực tiếp 3HP. Máy mài phẳng IG 480 SD của hãng DCM hỗ trợ gia công hầu hết các loại vật liệu mài thông thường và siêu mài mòn.
Các bạn có thể tìm hiểu về dòng máy mài phẳng này sau đây:"

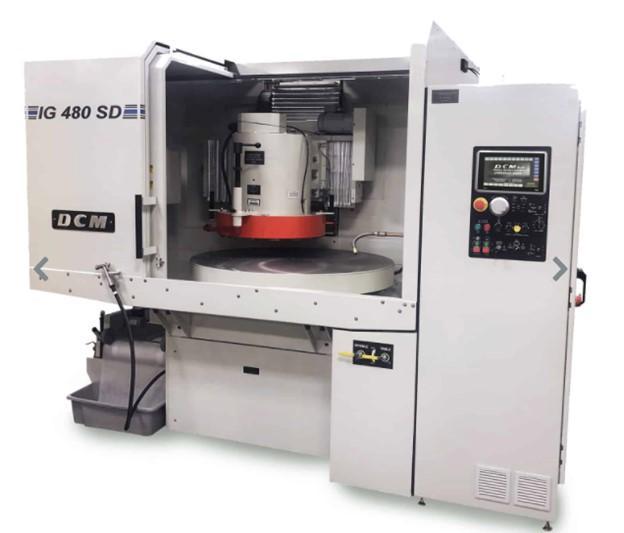

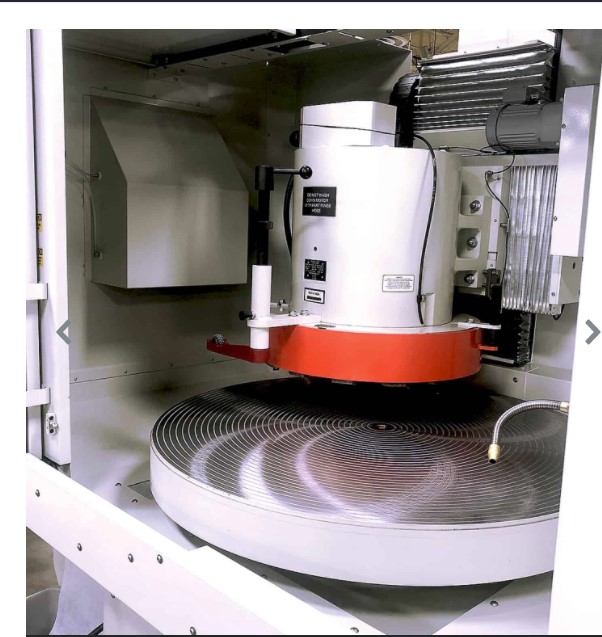

Hình ảnh máy mài phẳng hãng DCM dòng IG 480 SD
Video quá trình mài chi tiết trên máy mài phẳng IG 480 SD hãng DCM
Giới thiệu về dòng máy mài phẳng IG-480 SD
1. Các tính năng kỹ thuật
IG 480 SD là dòng máy mài phẳng công suất quay mạnh mẽ có thể đảm nhận các chi tiết lớn và vật liệu cứng một cách dễ dàng
- Mâm cặp điện từ có thể thay đổi lực từ 48 "với chu kỳ hút và đẩy tự động
- Động cơ trục chính mài tốc độ thay đổi 50HP
- Cung cấp áp suất / khí nén xuyên suốt trục chính
- Hệ thống tách dầu và hệ thống làm mát tích hợp để làm sạch và mài nhất quán
- Bộ điều khiển HMI với màn hình cảm ứng có thể lập trình
- Bộ tạo xung thủ công để định vị trục Z chính xác
- Bộ nhớ trong để lưu các chương trình mài để hỗ trợ thay đổi nhanh chóng
- Tính năng bảo vệ bằng mật khẩu và khóa máy từ người vận hành
- Nhắc nhở bảo trì định kỳ tự động
- Kích thước 120 "x 82"
2. Tính năng đặc biệt trên dòng IG 480 SD
- IG 480 SD là máy mài phẳng kiểu công suất lớn nhất và mạnh mẽ nhất của hãng máy DCM. Có mâm cặp điện từ đường kính 48” với các tính năng cấu hình của kẹp chân không, không khí hoặc thủy lực
- Trục mài có công suất 50HP tốc độ thay đổi cung cấp hiệu suất mài đặc biệt cho cả vật liệu mài thông thường và siêu mài mòn
Máy mài phẳng DCM hoạt động tốt hơn các máy mài phẳng thông thường và hiệu quả để loại bỏ một lượng lớn vật liệu, đồng thời duy trì dung sai trong khoảng cho phép và giảm thời gian xử lý.
IG 480 SD bao gồm các tính năng như tốc độ tiến dao & tốc độ trục chính có thể thay đổi, mài một hoặc nhiều bước và các quy trình mài có thể lập trình dễ dàng
3. Các loại vật liệu hỗ trợ mài
- Gốm sứ
- Silicon Nitride
- Vonfram, Cacbua
- Đồng
- Nhôm
- Gang thép
- Thép nitrided
- Vật liệu kết tinh
- Thạch anh, Silica nung chảy, Thủy tinh, Sapphire, Kẽm Selenide, Zerodur, Silicon
- Thép công cụ
- Titan
- Neodymium
- Ferit
- Vật liệu tổng hợp
- Vật liệu từ tính
Ứng dụng của dòng máy mài phẳng DCM dòng IG 480 SD
- Đồ gá và gia công khuôn
- Mài tấm kính theo độ dày
- Mài tinh thể
- Solenoids
- Đĩa silicon, gốm sứ, thủy tinh và sapphire
- Mài lại bề mặt ổ trục
Các thông số kỹ thuật
Thông số | Kích thước |
Động cơ | |
Động cơ trục chính mài | 50HP, 200 - 1180 vòng / phút |
Động cơ bàn quay | 3HP, 5 - 70 vòng / phút |
Động cơ Servo | 5KW |
Bơm nước làm mát | 3 / 4HP, 45gpm |
Bàn máy | |
Đường kính | 48 " |
Chức năng của bàn máy | Cung cấp áp suất / khí nén xuyên suốt trục chính |
Mâm cặp điện từ 3/4 "có thể thay đổi lực từ | |
Liên hệ với Chuyên gia kỹ thuật DCM để biết các tùy chọn bàn và phụ kiện tùy chỉnh | |
Khả năng làm việc | |
Đường kính xoay tối đa | 52 " |
Chiều cao chi tiết lớn nhất | 12” đá mài thông thường |
Chiều cao chi tiết lớn nhất | 10-1 / 2 "đá mài 2A2T |
Tùy chọn bánh mài | |
Đá mài loại liền khối hoặc thông thường 2A2T | Đường kính 26 " |
Đá mài chia mảnh và trục đá kiểu Corlland | Đường kính 26 " |
Hỏi Chuyên gia kỹ thuật của DCM về nhiều loại bánh xe của chúng tôi | |
Hệ thống dịch chuyển truyền động | Trục Z được điều khiển bởi Servo với trục vít me và bộ mã hóa chính xác |
Biến tốc độ tiến dao từ 0,0006 IPM đến 0,1000 IPM | |
Động cơ DC điều khiển trục Y | |
Yêu cầu về điện | 460V, 50 / 60Hz, 3 pha, 127 FLA |
Tham khảo ý kiến của Kỹ thuật DCM về hoạt động trên các điện áp khác | |
Kích thước | Rộng 120 ", Dài 82", Cao 88 " |
Trọng lượng | 14.500lbs (ước tính) tương đương 6500kg |
