MÁY KHOAN XUNG EDM hãng BAOMA dòng BMD703-400

Liên hệ

Sử dụng điện cực ống đồng có đường kính 0.2 - 3mm

Khoan lỗ sâu với tỷ lệ đường kính sâu là 300 : 1

Kích thước bàn làm việc máy là 300 x 400 x 300+(320) mm

Các loại vật liệu: kim loại dẫn điện như thép, đồng, hợp kim...

Trang chủ/Máy gia công EDM/Máy xung điện EDM

Cập nhật 18/08/2021



"Là dòng máy dùng để khoan lỗ bằng công nghệ EDM, khoan lỗ mở để cắt dây EDM, khoan lỗ mở với độ sâu được định sẵn. Máy khoan xung EDM hãng BAOMA dòng BMD703-400 sử dụng điện cực ống đồng có đường kính nằm trong dải 0.2 - 3mm để gia công chi tiết, chiều sâu khoan lớn nhất là 300mm. Máy có hành trình làm việc là 300 x 400 mm, hành trình trục Z là 300 +(320m) mm"

May-khoan-xung-EDM-BAOMA-dong-BMD703-400

May-khoan-xung-EDM-2

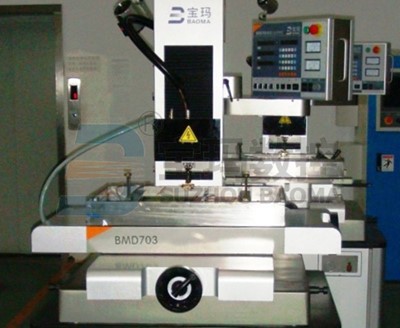

Hình ảnh máy khoan xung EDM BAOMA dòng BMD703-400

Các đặc điểm chính máy khoan xung EDM BMD703-400

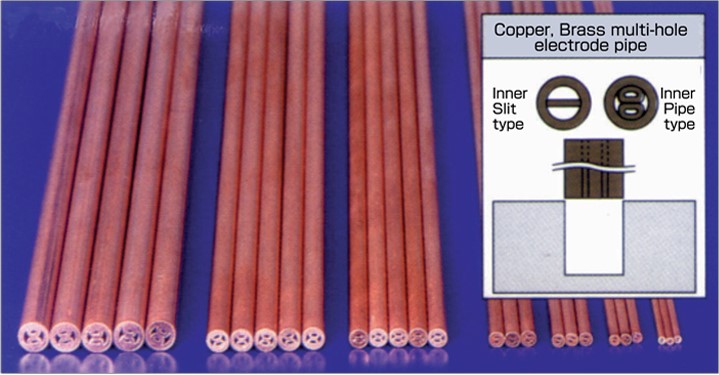

Dien-cuc-ong-dong

  • Chức năng khoan lỗ EDM: Khoan qua lỗ để cắt dây EDM, Khoan lỗ mở với độ sâu thiết lập trước
  • Điện cực: Ống đồng
  • Đường kính điện cực: 0,2 - 3,0mm
  • Chiều sâu khoan lớn nhất: 300mm
  • Ứng dụng các loại vật liệu: kim loại dẫn điện như thép, đồng, hợp kim, cacbua, v.v.
  • EDM cắt dây + khoan lỗ EDM dùng cho khuôn ép, đối với khuôn đúc áp lực cũng cần gia công xung định hình EDM, trung tâm gia công CNC, máy khắc & phay CNC
  • Được phê duyệt bởi tiêu chuẩn CE; ISO 9001; ISO14001

Các đặc điểm máy và thông số kỹ thuật

         Đặc điểm

         BMD703-400

                        Tham số chung

Kích thước bàn làm việc

310x 486 mm

Độ sâu khoan

0 - 300 mm

Hành trình bàn làm việc

300 x 400 mm

Hành trình trục Z

300+ (320) mm

Khả năng chịu tải của bàn máy

300 Kg

Tốc độ khoan lớn nhất

60 mm2 / phút

Đường kính điện cực

0,2-3,0 mm

Dòng điện làm việc lớn nhất

30 A

Dung tích bể chứa nước

30 L

Công suất điện tiêu thụ lớn nhất

3,5 KVA

Trọng lượng máy

700 Kg

Điện áp

220-415V / 50HZ

Kích thước máy

1236 x 1025 x 1934 mm

Dung dịch làm việc

Nước / xà phòng hóa

Kích thước đóng gói

1430 x 1340 x 2000 mm

Chức năng cài đặt chiều sâu khoan

Kiểu điều khiển

ZNC: Điều khiển NC trục Z

Kiểm soát hành trình trục Z

Động cơ điện

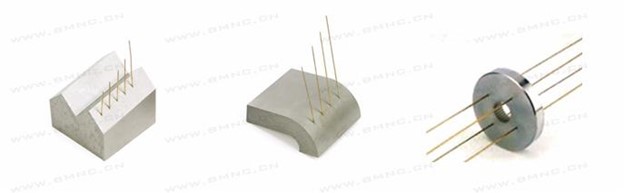

Các ứng dụng chính của máy

  • Máy khoan xung EDM tốc độ cao sử dụng điện cực để khoan lỗ theo lý thuyết phóng điện, đặt xung điện tần số cao giữa điện cực và phôi để tạo ra xung nhỏ, kết hợp với dòng nước áp suất cao để làm xói mòn tốc độ cao hơn, đặc biệt phù hợp với lỗ khoan đường kính 0,2mm-3,0mm trên thép không gỉ, cứng, đồng, nhôm và thép cứng, tỷ lệ đường kính độ sâu có thể đạt đến 300: 1.
  • Có thể khoan trực tiếp vào bề mặt vát hoặc đường cong. Máy này được sử dụng rộng rãi để khoan lỗ được sử dụng để luồn dây và sợi hóa học spinneret, lỗ spinneret của tấm spinneret, tấm lọc, lỗ nhóm của tấm lọc, lưỡi động cơ , lỗ tản nhiệt của xi lanh , đường dẫn dầu thuỷ lực của van vận hành bằng không khí , lỗ khí.

Ung-dung-chinh-may-khoan-xung



Các đặc trưng chính máy khoan xung CNC BMD703-400

  • Có thể khoan lỗ sâu với đường kính 0,2mm ~ 3mm (tỷ lệ đường kính sâu là 300: 1)
  • Tốc độ của lỗ khoan sâu 30mm ~ 60mm mỗi phút ( khác nhau đối với vật liệu khác nhau)
  • Có thể khoan lỗ bắt đầu cắt dây, lỗ lọc, lỗ phản lực, lỗ khí, lỗ nhóm và lỗ siêu sâu, v.v.
  • Có thể khoan các lỗ nhỏ trên các vật liệu dẫn điện khác nhau, thậm chí cả vật liệu bán dẫn, đặc biệt là thép không gỉ, thép làm lạnh, đồng, nhôm và hợp kim cứng, v.v.
  • Có thể khoan trực tiếp trên bề mặt xiên và cong
  • Có thể dễ dàng ăn mòn mũi khoan và taro, v.v. bị hỏng trong phôi và không phá hủy ren vít của các lỗ
  • Nước làm việc có thể là nước bình thường hoặc chất lỏng xà phòng hóa và không gây ô nhiễm
  • Hoạt động dễ dàng và thuận tiện
  • Trục X, Y, Z có thiết bị hiển thị kỹ thuật số
  • Trục Z có chức năng thiết lập độ sâu

Hệ thống điều khiển máy khoan xung lỗ CNC BMD703-400

  • Chỉ số hiệu suất chính và yêu cầu kỹ thuật.
  • Cấu hình cơ bản:
  • Ba trục có màn hình kỹ thuật số; Nó phù hợp để thao tác
  • Trục Z sử dụng ray dẫn hướng tuyến tính (được dẫn động bởi động cơ bước 5 pha 10 nhịp), nó được dẫn động bởi động cơ điện một chiều
  • Đầu quay là của bộ truyền bánh răng thẳng, khối lượng nhỏ
  • Các mạch tích hợp quy mô siêu lớn làm cho việc cung cấp điện xung đáng tin cậy
  • Nguồn cung cấp nhiều điện áp cao và thấp và bóng bán dẫn hiệu ứng trường VMOS công suất cao
  • Trục Z đôi được chuyển động bằng động cơ
  • Hộp điều khiển -vận hành có thể điều chỉnh được, nó được coi là hoàn toàn thuận tiện cho người vận hành
  • Nó chứa hoạt động và chế độ điều khiển của DD703
  • Bơm pít tông đặc biệt, bộ lọc khe hở ren
  • Bàn làm việc bằng đá cẩm thạch
  • Đồ gá không gỉ

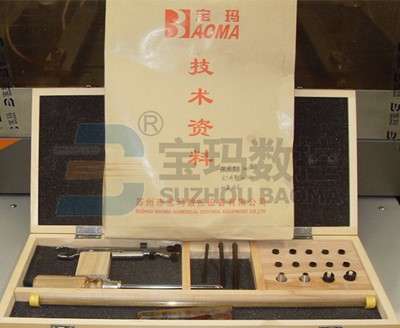

  • Các phụ kiện và vật tư tiêu hao
  • Điện cực gia công có thể thay đổi
  • Độ ổn định gia công có thể điều chỉnh được
