MÁY KHOAN CẦN hãng Frejoth dòng FRD series

Liên hệ

Hãng sản xuất máy:             Frejoth International - Đài Loan

Khả năng làm việc - khoan: thép 38-60mm, gang 50-70mm

Dải tốc độ làm việc:           88 - 1500 ~ 30 - 1500 vòng/phút

Đường kính cột nằm trong dải :                        210 - 336 mm

Hành trình trục chính nằm trong dải:               200 - 250 mm

Trang chủ/Máy khoan/Máy khoan cần

Cập nhật 15/9/2021

Giới thiệu về dòng máy khoan cần, máy khoan đứng

" Máy khoan cần hay còn gọi là dòng máy khoan đứng. Cấu tạo của máy: đầu khoan có thể di chuyển tịnh tiến theo phương ngang của cánh tay đòn, đồng thời cánh tay đòn có thể di chuyển lên xuống qua trục tải trọng đỡ máy.

  Máy khoan cần dùng để khoan lỗ, tạo hình, vát mép trên những chi tiết có kích thước đường kính khác nhau và có khoảng cách từ tâm lỗ đến bàn máy lớn.

  Máy khoan cần có nhiều loại: máy khoan cần điều khiển cơ, máy khoan cần điều khiển thủy lực, máy khoan cần tự động CNC... với các thương hiệu đã chiếm lĩnh tại thị trường Việt Nam là:

  • máy khoan cần Morgan
  • máy khoan cần Tone Fan
  • máy khoan cần Full Mark..."



May-khoan-can-Frejoth-FRD-series

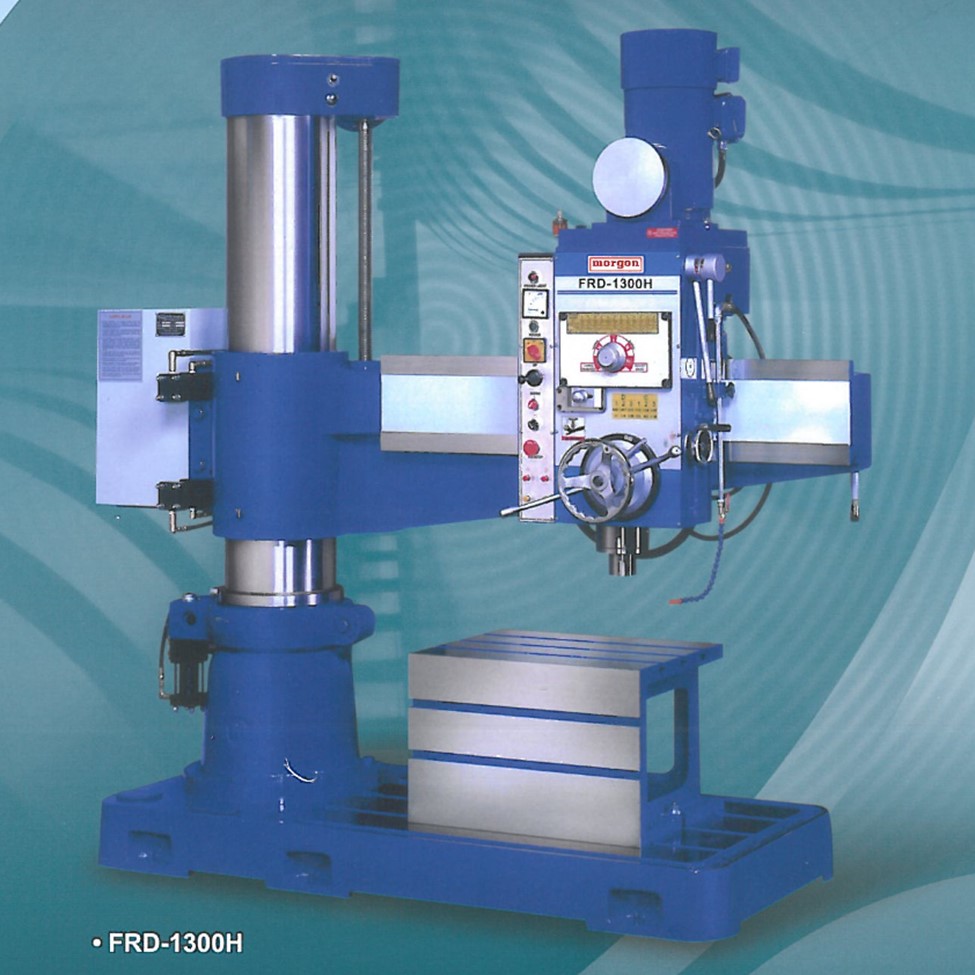

Hình ảnh máy khoan cần hãng Frejoth dòng FRD-1300H



Video quá trình giới thiệu về dòng máy khoan cần



Thông tin chung về hãng sản xuất

Máy khoan cần Frejoth FRD-750S, FRD-900S, FRD-1100S, FRD-1280H, FRD-1300H, FRD-1700H, được sản xuất bởi hãng Frejoth International Ltd - Đài Loan.

Máy khoan cần do hãng Frejoth sản xuất từ năm 1973.

Tính năng thiết kế máy khoan cần Đài Loan Frejoth

Các tính năng bao gồm:

  • Khả năng khoan: Thép từ 38-60mm, Gang từ 50-70mm
  • Dải tốc độ quay của trục chính: từ 88-1500 v/p
  • Kết cấu chính của máy bao gồm đế máy được đúc bằng gang xám.
  • Đáy cột chính của máy có hệ thống ổ bi đũa, có độ cứng và độ chính xác cao.
  • Trụ cột máy chính được chế tạo bằng thép và gia công tròn trụ với độ chính xác cao, có độ cứng vững cao đảm bảo mang tải trọng cần khoan
  • Bánh răng trục chính được chế tạo từ vật liệu SCM, tất cả được xử lý nhiệt đạt độ cứng theo yêu cầu và gia công mài chính xác.
  • Cần khoan là cơ cấu chính của máy, nó thể hiện khả năng làm việc của máy như tầm vươn bao xa, cần khoan được di trượt lên xuống trên trục cột máy chính nhơ cơ cấu đai ốc vít me khi chúng ta cần thay đổi cao độ khoan.
  • Ngoài ra cần máy khoan cũng có thể xoay 360 độ quanh cột máy, nhờ đó máy khoan cần có thể làm việc ở mọi góc độ khác nhau.
  • Cơ cấu đai ốc - vít me là cơ cấu nâng hạ cần khoan khi khoan các chi tiết có kích thước khác nhau.
  • Cơ cấu tay gạt điều khiển máy: bao gồm các tay gạt lên xuống cần, tay quay điều chỉnh đầu khoan lên xuống, thể hiện trên du-xích.
  • Bàn máy khoan cần được đúc và gia công chính xác, đặt trên mặt phẳng đế máy, bàn máy được thiết kế các rãnh T, đảm bảo gá đặt dễ dàng khi làm việc.
  • Động cơ máy bao gồm các động cơ chính (động cơ dẫn động trục chính khoan), động cơ nâng hạ cần khoan, động cơ bơm làm mát.
  • Cơ cấu đầu khoan cần và hộp số, đầu khoan là cơ cấu chính của máy khoan cần vì nó trực tiếp thực hiện các công việc như khoan, khoét, doa lỗ và ta rô ren.

Hình ảnh các dòng máy khoan cần Frejoth FRD series

1. Máy khoan cần FRD- 1300H

 Khả năng khoan thép: Ø 55mm, đối với gang Ø 66mm. Hành trình trục chính là 250 mm. Tốc độ trục chính nằm trong dải 44 - 1500 vòng/ph. Bước tiến trục chính 0.05 ~ 0.15 mm/vòng. Kích thước bàn làm việc: 650 x 500 x 410 mm.

Frejoth-FRD-1300H

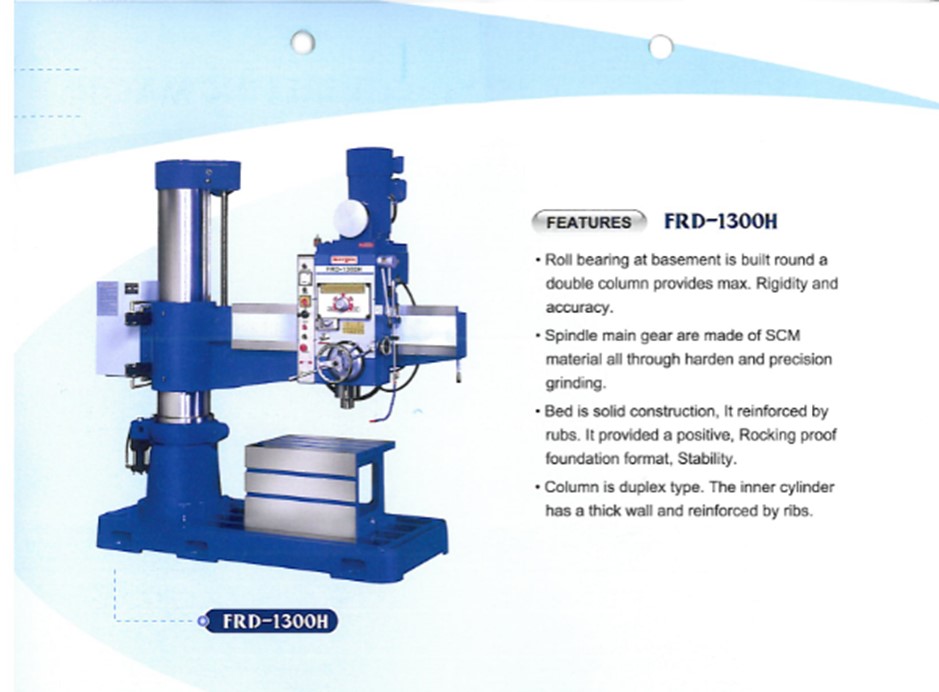

Hình ảnh máy khoan cần Frejoth dòng FRD-1300H

2. Máy khoan cần FRD- 1700H

Khả năng khoan thép: Ø 60 mm, đối với gang Ø 70 mm. Hành trình trục chính là 250 mm. Tốc độ trục chính nằm trong dải 30 - 1500 vòng/ph. Bước tiến trục chính 0.05 ~ 0.306 mm/vòng. Kích thước bàn làm việc: 800 x 540 x 400 mm.

May-khoan-can-Frejoth-FRD-1700H

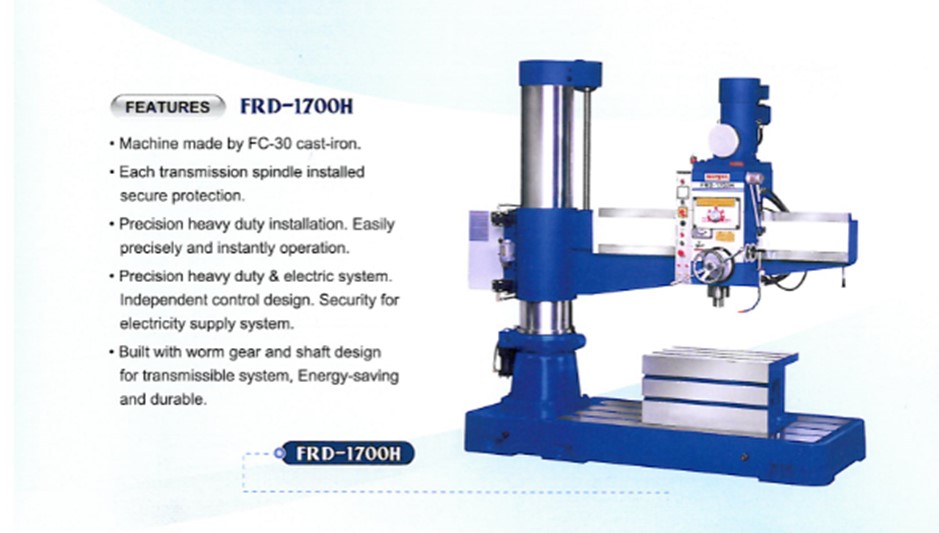

Hình ảnh máy khoan cần Frejoth dòng FRD-1700H

3. Máy khoan cần FRD- 750S/900S/1100S/1280H

May-khoan-can-Frejoth-FRD-series

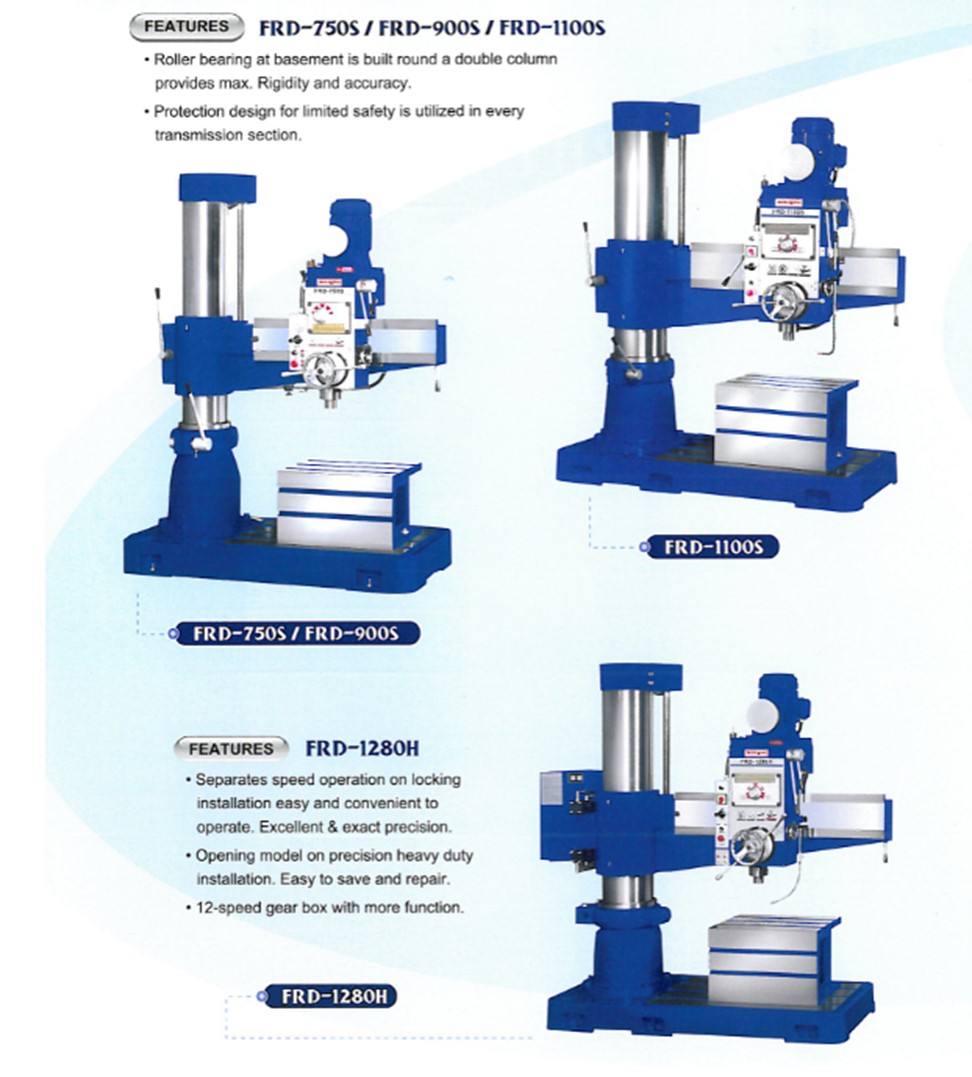

Hình ảnh máy khoan cần Frejoth dòng FRD-S series

Thông số kỹ thuật máy khoan đứng Frejoth FRD series



Thông số kỹ thuật/Model

Đơn vị

 FRD -750S

 FRD -9000S

 FRD –

1100S

 FRD -1280H

 FRD -1300H

 FRD -1700H

Khả năng

Khoan

Thép

mm

38

38



50



50



55



60

Gang

mm

50

50

60

60

66

70

Taro

Thép

mm

25

25

30

30

50

50

Gang

mm

32

32

38

38

60

60

Doa

Thép

mm

75

75

85

85

100

126

Gang

mm

105

105

120

120

160

180

Hành trình trục chính

H(mm)

200

200

250



250



250



250

Côn trục chính



NO.4

NO.4

NO.4

NO.4

# 5

# 5

Tốc độ trục chính

v/p

88-1500(6)

88-

1500(6)

44-

1500(12)



44-

1500(12)



44-

1500(12)

30-1500(12)

Bước tiến trục chính

mm/v

0.05/0.09/

0.15

0.05/0.09/

0.15

0.05/0.09/

0.15

0.05/0.09/

0.15

0.05-0.306

(6)

0.05-0.306

(6)

Đường kính cột

A (mm)

210

210

300

300

300

336

Khoảng cách lớn nhất từ bề mặt cột đến tâm trục chính

B (mm)

765

910

1150

1250

1260

1650

Khoảng cách nhỏ nhất từ bề mặt cột đến tâm trục chính

C (mm)

290

290

330

330

330

360

Hành trình ngang của đầu trục chính

D (mm)

500

650

810

920

925

1300

Khoảng cách lớn nhất từ đế máy đến đầu trục chính

E (mm)

1110

1110

1210

1210

1210

1410

Khoảng cách nhỏ nhất từ đế máy đến đầu trục chính

F (mm)

282

282

290

290

290

344

Chiều cao của cột

G (mm)

1850

1850

2140

2140

2140

2440

Chiều cao máy

I (mm)

2175

2175

2585

2585

2590

3030

Kích thước đế máy

mm

1280x640

x150

1435x640

x150

1800x800

x170

1800x800

x170

1800x800

x170

2360x940

x230

Kích thước bàn làm việc

mm

550X405

x315

550X405

x315

650x500x410

650x500x410

650x500x410

800x540

x400

Công suất động cơ trục chính

HP

2HP

2HP

3HP(4Px8P)

3HP(4Px8P)

5HP 4P/8P

7.5HP

4P/12P

Công suất động cơ nâng hạ cần

HP

1HP

1HP

2HP

2HP

2HP

2HP

Bơm làm mát

HP

1/8HP

1/8HP

1/8HP

1/8HP

1/8HP

1/8HP

Bơm dầu

HP







1HP

1HP

1HP

Trọng lượng máy

Kg

1200

1270

2100

2150

2250

3250

Kích thước máy

mm

1430x820

x2060

1580x820

x2060

2010x1050

x2230

2290x1100

x2230

2290x1100

x2230

2850x1210

x2540



Thong-so-ky-thuat-may-khoan-can-Frejoth

Thong-so-may-khoan-can-Frejoth-2

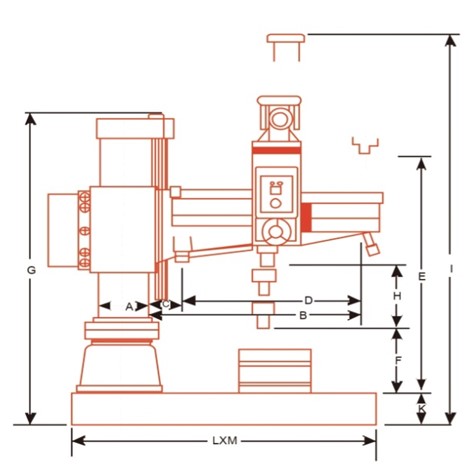

Hình ảnh thông số kỹ thuật máy khoan cần Frejoth FRD series

Các cam kết và thông tin liên hệ

Với các nhu cầu về các chủng loại máy khác, vui lòng liên hệ với chúng tôi qua số điện thoại: 0912.002.160 hoặc email: attjsc@machinetools.com.vn để nhận được tư vấn về các giải pháp kỹ thuậtcác tính năng máy và các thiết bị khác cũng như nhận được giá tốt nhất.

 Chúng tôi cam kết cung cấp giải pháp hàng đầu, hỗ trợ nhiệt tình, chất lượng máy đảm bảo và giá cả cạnh tranh cùng với đội ngũ kỹ thuật chuyên nghiệp, bảo dưỡng bảo trì sẵn sàng 24/24 và 7/7. Giảm thiểu thời gian dừng máy vì bất kỳ lý do gì.

Công ty Cổ phần Thương mại và Công nghệ Á Châu cam kết cung cấp cho khách hàng giải pháp đầu tư hiệu quả, cạnh tranh và uy tín nhất.
