Giới thiệu về máy dập trục khuỷu
" Máy dập nói chung hay máy dập trục khuỷu nói riêng là loại thiết bị cơ khí sử dụng lực lớn tác động từ trên xuống để dập, ép, cắt các sản phẩm cơ khí theo yêu cầu. Lực này được sinh ra nhờ các cơ cấu truyền động cơ khí, truyền động bằng ma sát hoặc áp lực chất lỏng
Dòng máy dập kiểu trục khuỷu khung cố định kiểu C Trung Quốc YADON JH21 là dòng máy có cấu tạo kiểu thân hở (thân máy có dạng chữ C máy có ưu điểm là gọn nhẹ, mở rộng được phạm vi làm việc, đưa phôi cả ba phía vào bàn máy. Khi có yêu cầu lực dập lớn hơn nữa người ta dùng kiểu thân kín. Thân máy được liên kết với nhau bằng kết cấu hàn hay bulông giàng).
Máy dập kiểu một trục khuỷu : Là dạng thân máy có bộ phận truyền động nằm về một phía của thân máy, tay biên máy mang đầu trượt nằm ngoài gối đỡ của thân máy, gọi là thân máy có trục công xôn."
Xưởng sản xuất máy dập trục khuỷu YADON

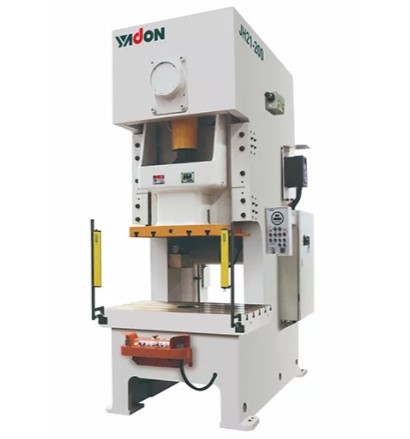

Hình ảnh máy dập trục khuỷu khung C cố định YADON JH21

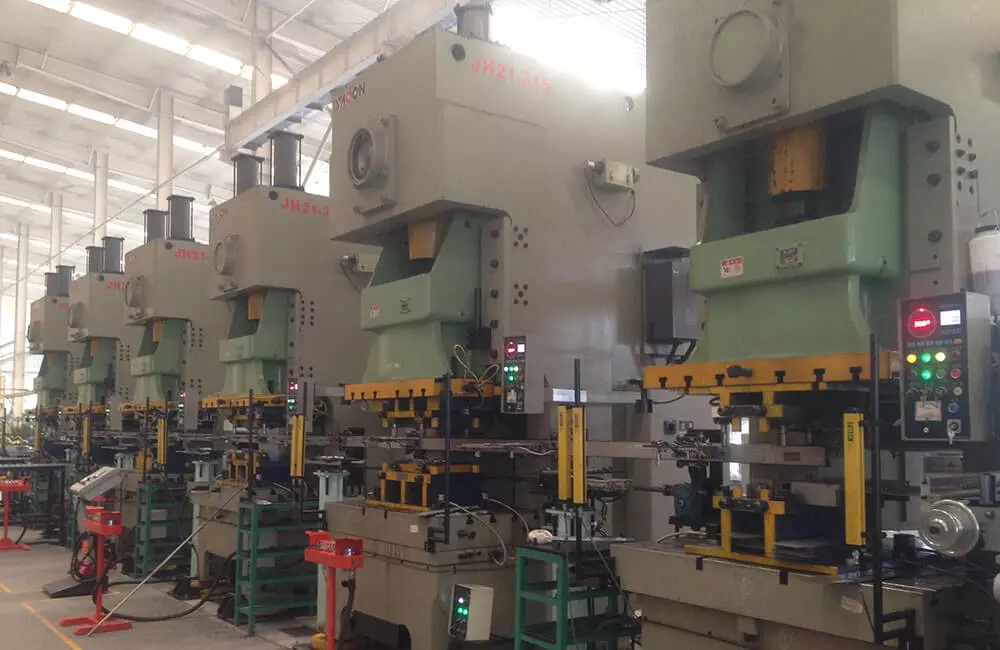

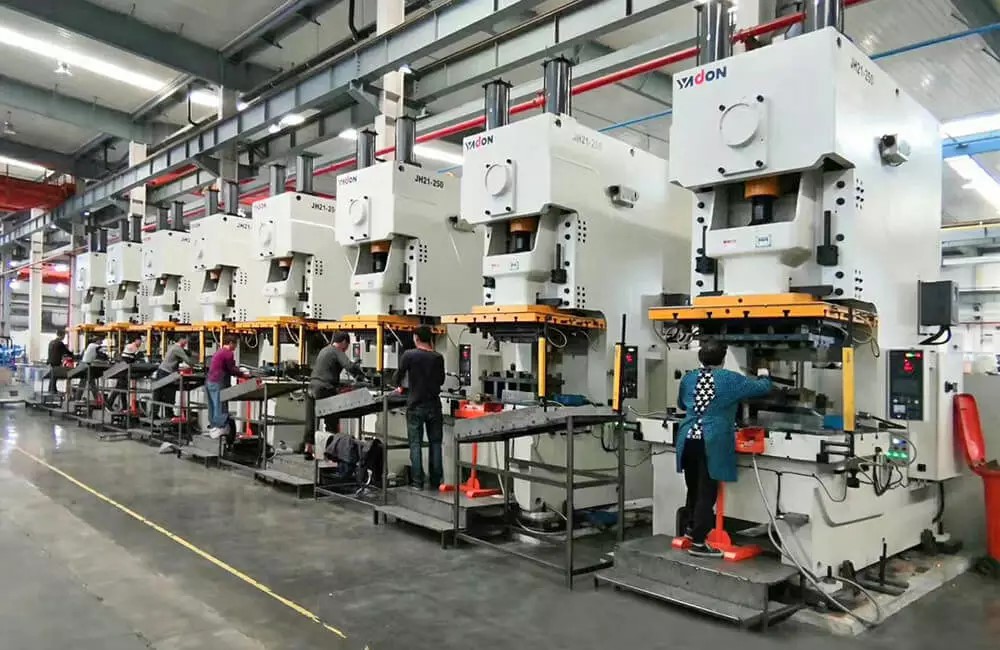

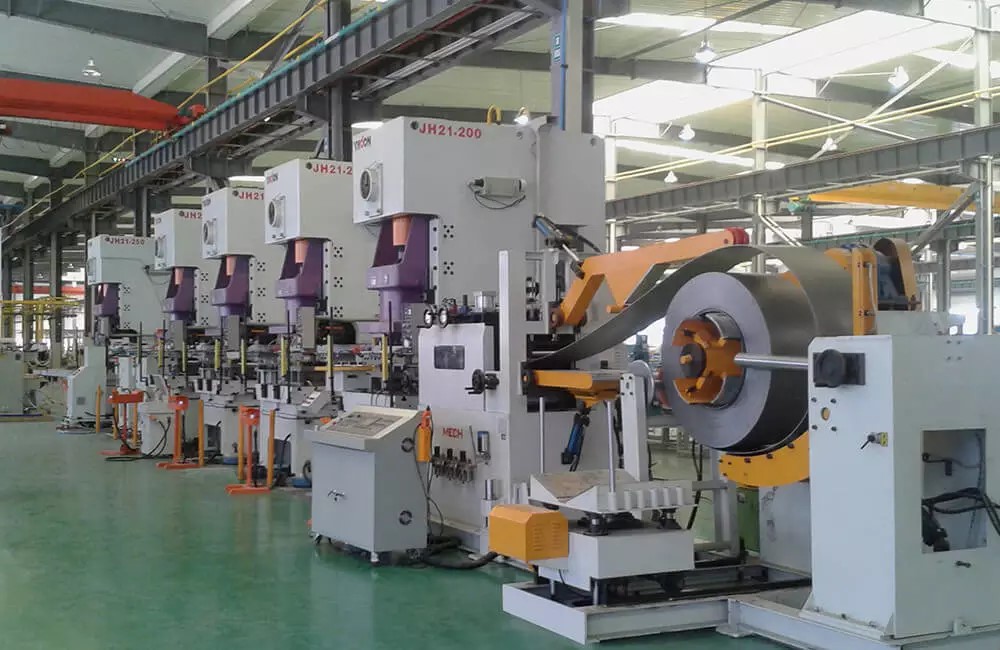

Hình ảnh nhà máy sản xuất ứng dụng máy dập trục khuỷu YADON JH21
Cấu trúc và tính năng của máy
Các tính năng của máy dập trục khuỷu YADON JH21 là:
- Độ chính xác cao, đạt tiêu chuẩn JIS1
- Khung thép được hàn với độ cứng cao
- Ray dẫn hướng 6 cạnh dài độ chính xác cao
- Bộ phanh ly hợp khí nén kiểu khô
- Van điện từ kép an toàn nhập khẩu cho ly hợp
- Bảo vệ quá tải thủy lực có độ nhạy cao
- Hệ thống bôi trơn dầu chu trình tự động
- Biến tần điều khiển tần số (FDI)
- Chiều cao khuôn có thể được điều chỉnh tự động (25T và 45T là điều chỉnh bằng tay)
- Điều khiển tập trung PLC, hoạt động thuận tiện
- Các thành phần tùy chọn: trục đầu ra, đệm khí, thanh trượt, bộ nạp tự động và các thiết bị khác
Các thông số kích thước máy
1. Thông số kỹ thuật máy dập trục khuỷu
Models máy | JH21-25 | JH21-45 | JH21-80 | JH21-125 | JH21-200 | JH21-400 |
Kích thước bulong neo A1xB1 | 640×860 | 750×950 | 920×1270 | 1070×1645 | 1330×1900 | 1600× (1125+1125) |
Kích thước cài đặt A2×B2 | 700×1040 | 825×1130 | 1010×1450 | 1170×1945 | 1430×2170 | 1740×2600 |
Kích thước lớn nhất A3×B3 | 900×1400 | 1030×1450 | 1180×1800 | 1350×2300 | 1590×2600 | 1810×2650 |
Chiều cao bàn thao tác H1 | 755 | 780 | 830 | 860 | 965 | 1050 |
Chiều cao thân máy H2 | 2030 | 2220 | 2710 | 2935 | 3580 | 4065 |
Tổng chiều cao H3 | 2080 | 2250 | 2750 | 3170 | 3650 | 4450 |

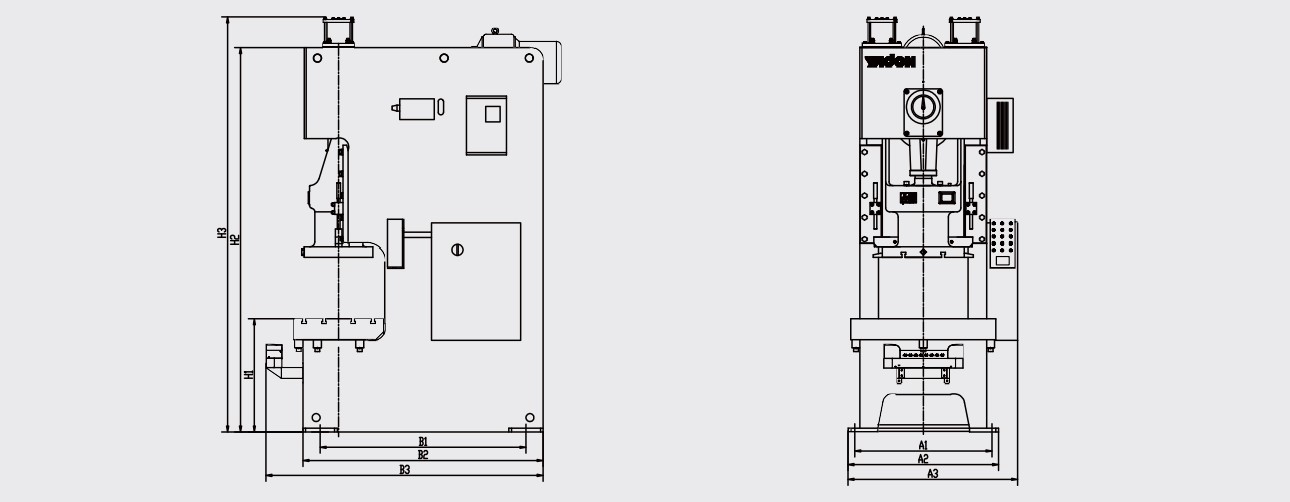

Hình ảnh các thông số kích thước bao, kích thước khung máy
2. Thông số kỹ thuật bàn máy
Thông số máy | JH21-25 | JH21-45 | JH21-80 | JH21-125 | JH21-200 | JH21-400 |

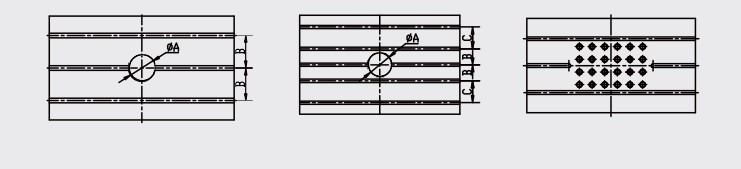

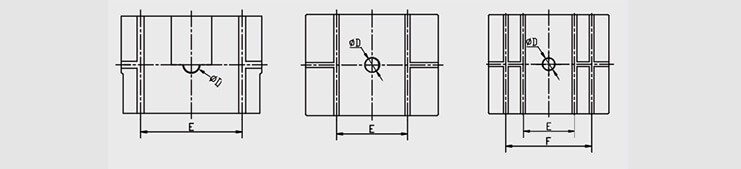

ΦA | 100 | 150 | 150 | 160 | 200 | 250 |
B | 125 | 150 | 150 | 110 | 175 | 175 |
C | - | - | - | 150 | 175 | 175 |
ΦD | 40 | 50 | 60 | 70 | 70 | 70 |
E | 260 | 300 | 300 | 300 | 350 | 350 |
F | - | - | - | - | 700 | 700 |

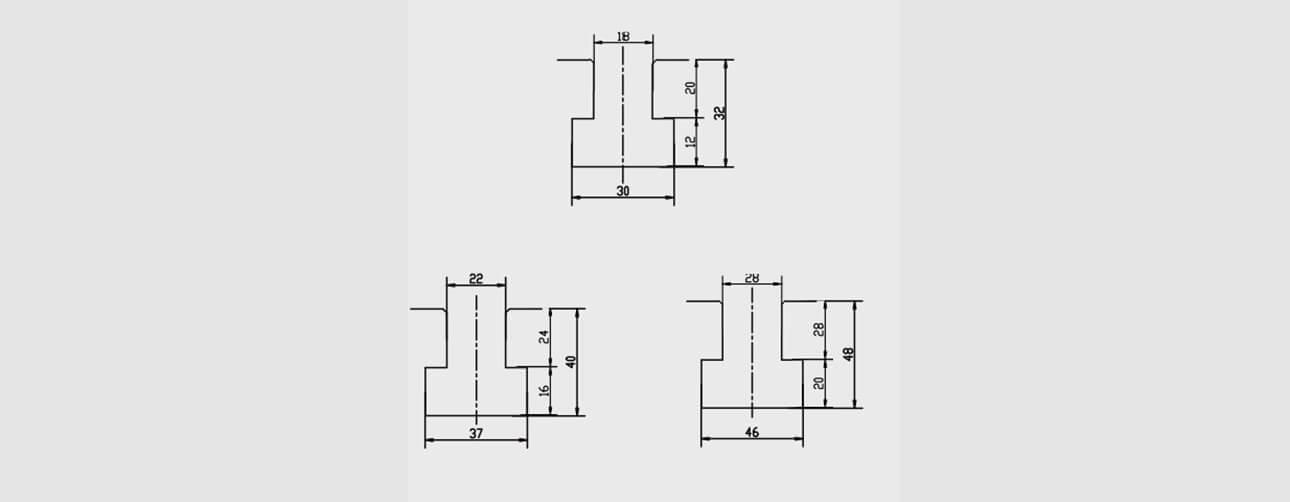

Khe chữ T | Ⅰ | Ⅰ | Ⅱ | Ⅱ | Ⅲ | Ⅲ |
3. Thông số kỹ thuật chính
| JH21-25 | JH21-45 | JH21-80 | JH21-125 | JH21-200 | JH21-400 | ||||||||
L | NS | L | NS | L | NS | L | NS | L | NS | L | NS | |||
Áp suất định mức | KN | 250 | 450 | 800 | 1250 | 2000 | 4000 | |||||||
Hành trình ép | mm | 2,8 | 3.2 | 4,5 | 5 | 6 | số 8 | |||||||
Hành trình bàn gá trên | mm | 80 | 50 | 100 | 70 | 140 | 90 | 160 | 100 | 200 | 130 | 250 | 180 | |
Hành trình | thay đổi | SPM | 70 ~ 100 | 80 ~ 130 | 60 ~ 90 | 70 ~ 110 | 40 ~ 75 | 50 ~ 90 | 35 ~ 65 | 45 ~ 80 | 25 ~ 50 | 30 ~ 60 | 25 ~ 35 | |
Riêng lẻ | SPM | 90 | 110 | 80 | 100 | 60 | 80 | 55 | 70 | 45 | 50 | 30 | ||
Chiều cao khuôn lớn nhất | mm | 250 | 265 | 270 | 285 | 320 | 345 | 370 | 400 | 450 | 485 | 550 | 585 | |
Điều chỉnh chiều cao khuôn | mm | 50 | 60 | 80 | 90 | 110 | 120 | |||||||
Độ sâu của họng | mm | 210 | 230 | 290 | 370 | 420 | 430 | |||||||
Khoảng cách hai trục đứng | mm | 450 | 500 | 600 | 710 | 830 | 1000 | |||||||
Kích thước bàn trượt dưới | LR | mm | 360 | 410 | 560 | 620 | 850 | 950 | ||||||
FB | mm | 250 | 340 | 430 | 520 | 650 | 700 | |||||||
Kích thước lỗ đột | Đường kính | mm | Φ40 | Φ50 | Φ60 | Φ70 | Φ70 | Φ70 | ||||||
Chiều sâu | mm | 60 | 60 | 80 | 80 | 100 | 100 | |||||||
Kích thước của bản làm việc | LR | mm | 710 | 810 | 1000 | 1120 | 1400 | 1800 | ||||||
FB | mm | 400 | 440 | 560 | 720 | 820 | 840 | |||||||
Độ dày | mm | 70 | 80 | 100 | 120 | 160 | 180 | |||||||
Kích thước khe hở bàn | Đường kính | mm | Φ100 | Φ150 | Φ150 | Φ160 | Φ200 | Φ250 | ||||||
Công suất động cơ | KW | 3 | 5.5 | 7,5 | 11 | 18,5 | 37 | |||||||
