" Máy dập nói chung hay máy dập trục khuỷu nói riêng là loại thiết bị cơ khí sử dụng lực lớn tác động từ trên xuống để dập, ép, cắt các sản phẩm cơ khí theo yêu cầu. Lực này được sinh ra nhờ các cơ cấu truyền động cơ khí, truyền động bằng ma sát hoặc áp lực chất lỏng
Dòng máy dập kiểu trục khuỷu Đài Loan hãng SINO TECH dòng NCP là dòng máy có cấu tạo kiểu thân hở (thân máy có dạng chữ C máy có ưu điểm là gọn nhẹ, mở rộng được phạm vi làm việc, đưa phôi cả ba phía vào bàn máy. Khi có yêu cầu lực dập lớn hơn nữa người ta dùng kiểu thân kín. Thân máy được liên kết với nhau bằng kết cấu hàn hay bulông giàng).
Máy dập kiểu hai trục khuỷu : Là dạng thân máy có bộ phận truyền động nằm về một phía của thân máy, tay biên máy mang đầu trượt nằm ngoài gối đỡ của thân máy, gọi là thân máy có trục công xôn."

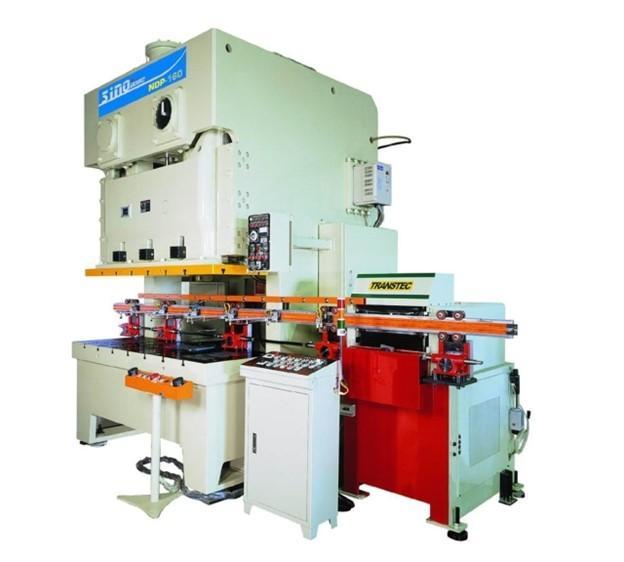

Hình ảnh máy dập hai trục khuỷu SINO TECH dòng NPD
Video quá trình gia công trên máy dập hai trục khuỷu SINO TECH dòng NPD
Thông số kỹ thuật của máy dập hai trục khuỷu SINO TECH dòng NPD
1. Thông số kỹ thuật máy
MODEL | NDP-110 | NDP-160 | NDP-200 | NDP-250 | |||||
S | H | S | H | S | H | S | H | ||
Khả năng dập (tấn) | 110 | 160 | 200 | 250 | |||||
Điểm tải định mức | 5 | 2.5 | 6 | 3 | 6 | 3 | 7 | 3.5 | |
Hành trình dập | 180 | 110 | 200 | 130 | 250 | 150 | 280 | 170 | |
Tần số dập | Tốc độ cố định | 50 | 45 | 35 | 30 | ||||
Tốc độ thay đổi | 35-65 | 50-100 | 30-55 | 40-85 | 25-45 | 35-70 | 20-35 | 30-60 | |
Chiều cao khuôn (SDAU) | 400 | 435 | 450 | 485 | 500 | 550 | 550 | 605 | |
Độ điều chỉnh bàn gá trên (mm) | 100 | 100 | 120 | 120 | |||||
Diện tích bàn gá dưới (DxK) mm | 1800x650 | 2000x760 | 2400x860 | 2700x940 | |||||
Diện tích bàn gá trên (ExPxF) mm | 1650x500x70 | 1900x550x70 | 2250x650x95 | 2400x700x95 | |||||
Động cơ điều chỉnh bàn trượt | 1x4 | 1x4 | 2x4 | 2x4 | |||||
Bề dày bàn gá dưới (mm) | 120 | 150 | 170 | 170 | |||||
Áp suất khí nén (Kg/cm2) | 5 | 5 | 5 | 5 | |||||
Động cơ chính | Tốc độ cố định | 10x6 | 15x6 | 20x6 | 25x6 | ||||
Tốc độ thay đổi | V.S.15x4 | V.S..20x4 | V.S.25x4 | V.S.30x4 | |||||
Khoảng mở bàn gá dưới | 1000x350 | 1400x400 | 1600x500 | 2100x500 | |||||
Kích thước bên trong (mm) | 1425 | 1630 | 1930 | 2030 | |||||
Đệm khuôn | Kiểu | DC-3.6 | DC-6.3 | DC-IO | DC-14 | ||||
Khả năng chịu lực | 3.6x2(7.2tấn) | 6.3x2 (12.6tấn) | 10x2 (20tấn) | 14x2 (28tấn) | |||||
Kích thước đệm | 450x310x2 | 500x350x2 | 650x420x2 | 71x480x2 | |||||
Hành trình | 70 | 80 | 80 | 100 | |||||
Trọng lượng máy | 13000 | 23000 | 3000 | 40000 | |||||
2. Các thông số kích thước bao máy

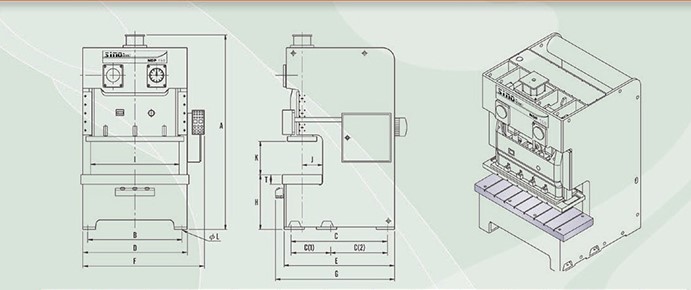

Hình ảnh các thông số kích thước bao máy
| MODEL | A | B | C | D | E | F | G | H | I | J | K | L |
| NDP-110 | 3057 | 1540 | 1645 | 1706 | 1875 | 1973 | 2020 | 860 | 1425 | 335 | 580 | 35 |
| NDP-160 | 3342 | 1700 | 1785 | 1940 | 2080 | 2322 | 2225 | 910 | 1630 | 390 | 650 | 60 |
| NDP-200 | 3800 | 2040 | 1835 | 2280 | 2160 | 2659 | 2305 | 1030 | 1930 | 435 | 750 | 70 |
| NDP-250 | 4270 | 2270 | 810/1360 | 2450 | 2450 | 2837 | 2595 | 1100 | 2030 | 465 | 830 | 70 |

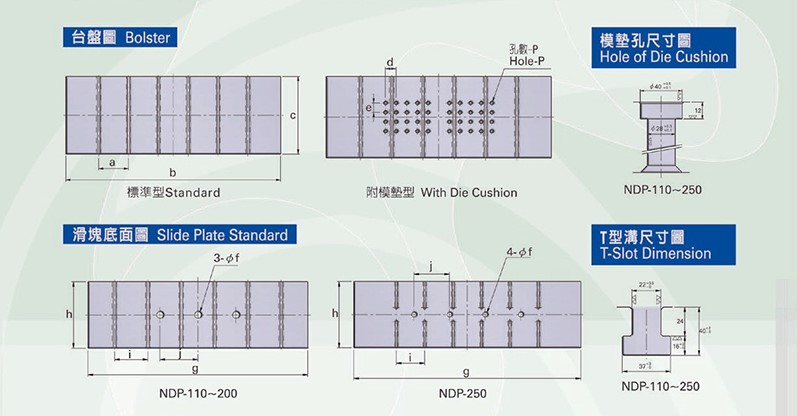

Hình ảnh các thông số kích thước phụ kiện máy
| MODEL | a | b | c | d | e | f | g | h | i | j | p |
| NDP-110 | 250 | 1800 | 650 | 85 | 75 | 50 | 1650 | 500 | 250 | 285 | 40 |
| NDP-160 | 2500 | 2000 | 760 | 80 | 80 | 50 | 1900 | 550 | 250 | 440 | 40 |
| NDP-200 | 250 | 2400 | 840 | 130 | 110 | 50 | 2250 | 650 | 250 | 525 | 40 |
| NDP-250 | 300 | 2700 | 900 | 150 | 120 | 50 | 2400 | 700 | 300 | 376 | 40 |
