Giới thiệu về máy dập cao tốc ChinFong

" Là dòng máy tốc độ cao hai trục khuỷu, máy dập cao tốc Đài Loan CHIN FONG dòng HSD series là dòng máy dập tốc độ cao được thiết kế phục vụ cho ngành sản xuất động cơ điện.

  Do tải và lực làm việc cực lớn, máy được thiết kế với bộ khung, đỉnh, trụ đứng và bệ máy làm từ thép Meehatine chất lượng cao, ổn định. Dòng HSD có 5 models máy với công suất từ 60 - 300 tấn, được trang bị hệ thống chống kẹt khuôn nhanh bằng thuỷ lực"

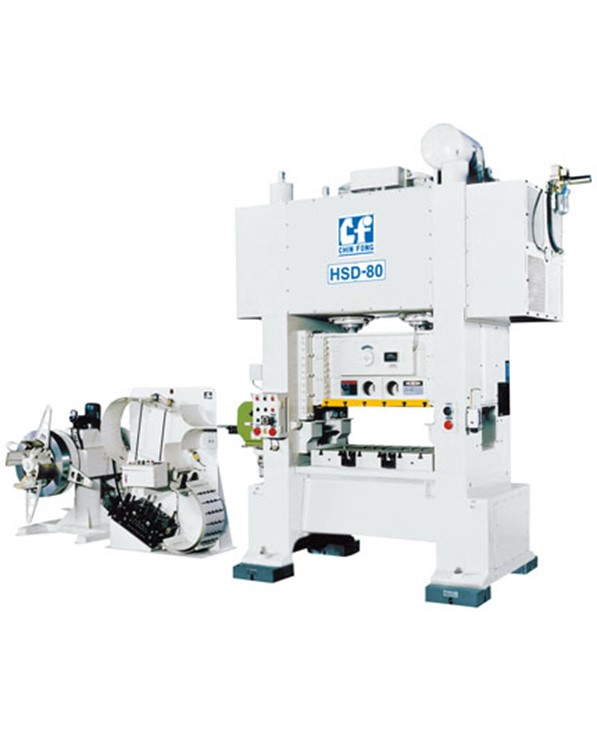

Hình ảnh máy dập cao tốc CHINFONG dòng HSD-80

Video giới thiệu về hệ thống servo trên máy dập cao tốc CHINFONG

Đặc trưng thiết kế máy

1. Tổng quan về máy dập cao tốc CHINFONG dòng HSD

• Máy dập cao tốc Chin Fong, Đài Loan với dòng HSD series là dòng máy dập tốc độ cao hai trục khuỷu
• Được thiết kế đặc biệt nhằm phục vụ sản xuất các sản phẩm lá rô-to và sta-tor của động cơ điện
• Khung máy, đỉnh, trụ đứng và bệ máy được làm bằng thép đúc meehanite chất lượng cao vô cùng chắc chắn và ổn định
• Khung máy được thiết kế tăng cứng (gia cường) bằng hệ thống thanh giằng và đai ốc để đảm bảo độ vững chắc vượt trội trong suốt quá trình dập liên tục, đạt độ chính xác cao cho sản phẩm

2. Sản phẩm dập cao tốc

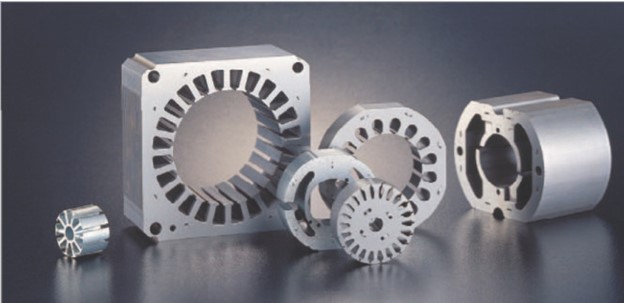

Hình ảnh các chi tiết trong động cơ điện được dập tốc độ cao trên máy CHINFONG

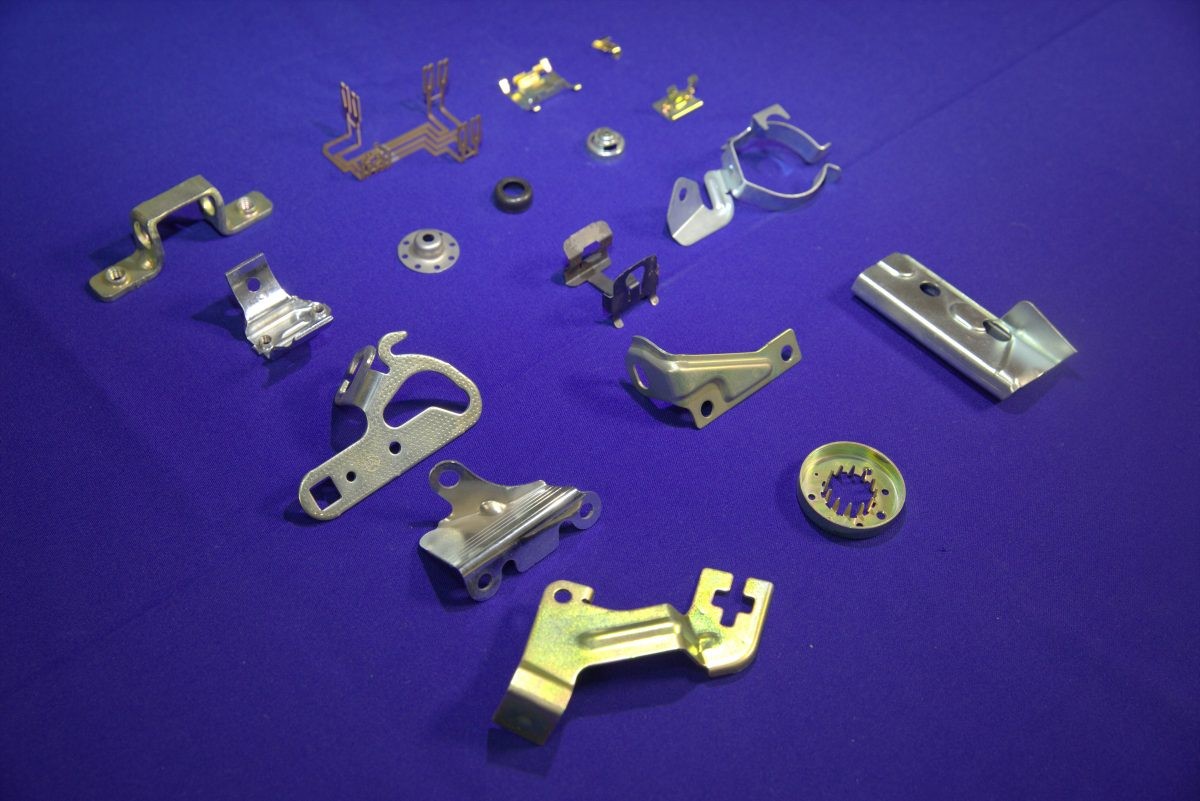

Một số sản phẩm được dập qua hệ thống máy dập cao tốc CHINFONG khác

3. Tính năng thiết kế của máy

• Máy được thiết kế chức năng tiêu chuẩn của cơ cấu cân bằng khí nén, là được dùng làm đối trọng lực đẩy lệch tâm được tạo ra từ chuyển động quay của trục khuỷu và di trượt. Điều này giúp đảm bảo việc dập chính xác hơn, tuổi thọ khuôn cao hơn do giảm thiểu được độ rung động của khung máy.
• Hệ thống kẹp nhả thủy lực được trang bị như một hệ thống tiêu chuẩn khác để giải quyết vấn đề kẹp trong vòng vài giây
• Máy được trang bị hệ thống chống kẹt khuôn thủy lực giải quyết vấn đề kẹt khuôn nhanh chóng.
• Trục khuỷu được làm bằng thép hợp kim mài chất lượng cao, có hai thanh truyền liên kết chặt chẽ với bốn bạc lót đồng của khung máy. Hai thanh truyền cho phép sử dụng các loại khuôn dài với các trạm làm việc khác nhau và cho phép tải lệch tâm.
• Thiết kế dẫn hướng dạng trụ đẩy hạn chế sự thay đổi độ hở giữa trụ và bạc dẫn hướng. Độ hở hợp lý của trụ thanh truyền được duy trì do vậy tăng độ ổn định tải từ trước tới sau gây ra bởi chuyển động quay của trục khuỷu.
• Bạc dẫn hướng tám chiều độ chính xác cao, không sai lệch với các trục lăn tuần hoàn dẫn hướng bàn trượt chính xác trong toàn bộ hành trình dập.
• Cơ cấu khóa điều chỉnh trượt thủy lực loại bỏ độ hở bên trong hệ thống truyền động điều chỉnh trượt, đảm bảo độ ổn định của tâm chết đáy trượt.
• Máy dập tốc độ cao, độ chính xác cao, dạng hộp số, con lăn điều chỉnh cam phù hợp với nhiều dải tốc độ dập rộng.
• Khung máy được đúc bằng gang Meehanite chất lượng cao đã qua khử ứng suất, đảm bảo máy có độ cứng vững, độ ổn định, đảm bảo tốc độ dập cao, độ chính xác.
• Đệm đàn hồi bằng cao su tổng hợp có tuổi thọ lâu dài, chịu được trong môi trường dầu và chất bôi trơn đảm bảo cho máy hoạt động hiệu quả và ổn định (phụ kiện tùy chọn).
• Dòng máy HSD series bao gồm: HSD-60, HSD-80, HSD-125, HSD-200, HSD-300

Thông số kỹ thuật máy
