Trang chủ/Máy gia công tấm/Máy chấn tôn thủy lực/Máy chấn tôn thủy lực BAYKAL
Cập nhật 11/08/2021
"Là dòng máy chấn tôn thủy lực-Press Brakes Machine được ưa chuộng ở châu Âu cũng như trên toàn thế giới. Với thiết kế khung thép liền khối, giúp giảm thiểu độ võng cùng với hệ thống điều khiển CNC thông minh cho phép tính toán lực chấn và cữ chặn sau phù hợp. Máy chấn tôn thủy lực BAYKAL dòng APHS-C là sự lựa chọn phù hợp cho giải phép chấn kim loại tấm, dung sai chính xác đạt tới ±0,03mm. Các trang thiết bị được lựa chọn là các trang thiết bị tiêu chuẩn hàng đầu và đã qua kiểm nghiệm."

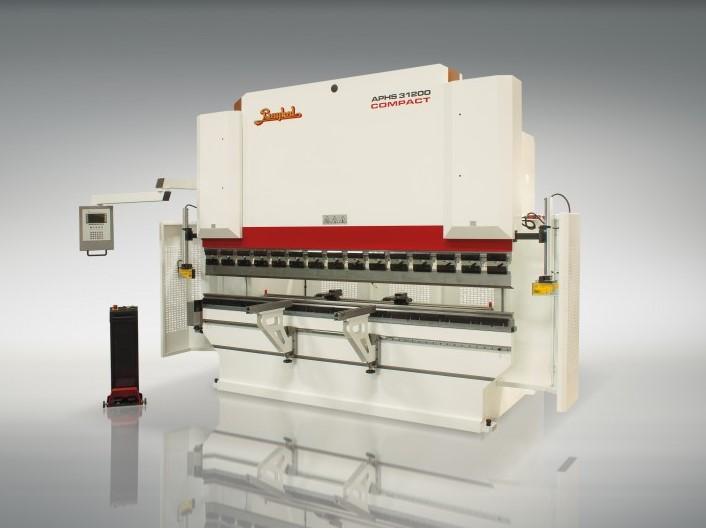

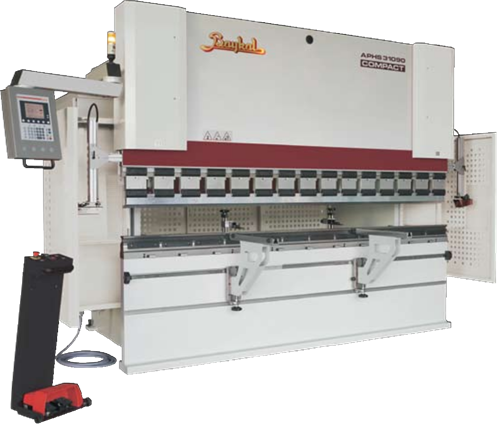

Hình ành máy chấn tôn thủy lực Baykal APHS-C 31120
Đặc điểm kỹ thuật máy
" Được trang bị hệ thống điều khiển CNC thông minh và bộ màn hình điểm chạm Cybtouch, máy chấn tôn thủy lực BAYKAL APHS-C đáp ứng mọi nhu cầu cho việc gia công tự động hóa kim loại tấm. Hệ thống chấn được xử lý thông minh, tính toán lực chấn, cữ hành trình làm việc, cữ chặn sau đều được thao tác trên màn hình hiển thị từ đó giúp cho việc tối ưu gia công một cách hoàn thiện nhất, giảm thời gian và chi phí"
1. Hệ thống CNC và các trục điều khiển
- Hệ thống CNC dễ sử dụng với khả năng chấn hoàn chỉnh tính toán và thư viện công cụ lớn.
- Lý tưởng để chấn nhiều hình dạng phức tạp, cũng như đối với sản xuất số lượng lớn đòi hỏi tính lặp lại cao
- Độ chính xác chấn và độ lặp lại ít nhất gấp năm lần cao hơn máy chấn thông thường
- Trục Y1-Y2 được đồng bộ hóa hoàn toàn đảm bảo chính xác đến ± 0,01mm nhờ valve tỷ lệ và thước tuyến tính chính xác
- Điều khiển hệ thống cữ chặn sau bằng AC servo rất nhanh kết hợp điều khiển CNC
- Kẹp chất lượng hàng đầu Châu Âu với đệm và (có sẵn) kẹp tháo nhanh
- Trang bị chày chấn từng đoạn (cổ ngỗng) và khuôn chấn 4-V
- Hầu của máy được mở rộng sâu hơn máy chấn thông thường (410/500 mm) giúp chấn các sản phẩm phức tạp dễ dàng.
- Hai cánh tay trước ray tuyến tính
- Bàn điều khiển chuyển mạch chân kép với tính năng dừng khẩn cấp
- Bảo vệ bên và phía sau được khóa liên động bằng điện hoặc ánh sáng hoặc tia laze được bảo vệ)
- Tủ điện được thiết kế nhỏ gọn trang bị PLC và có hệ thống thông gió, gia tăng tuổi thọ các bộ phận điện tử.
- Khung máy liền khối, được hàn chắc chắn cho độ võng nhỏ nhất khi chịu tải, giảm thiểu biến dạng dù làm việc hiệu suất cao qua thời gian dài.
- Hành trình Ram được hỗ trợ đầy đủ với ma sát thấp trượt tuyết
- Các tùy chọn cho công cụ
|  |

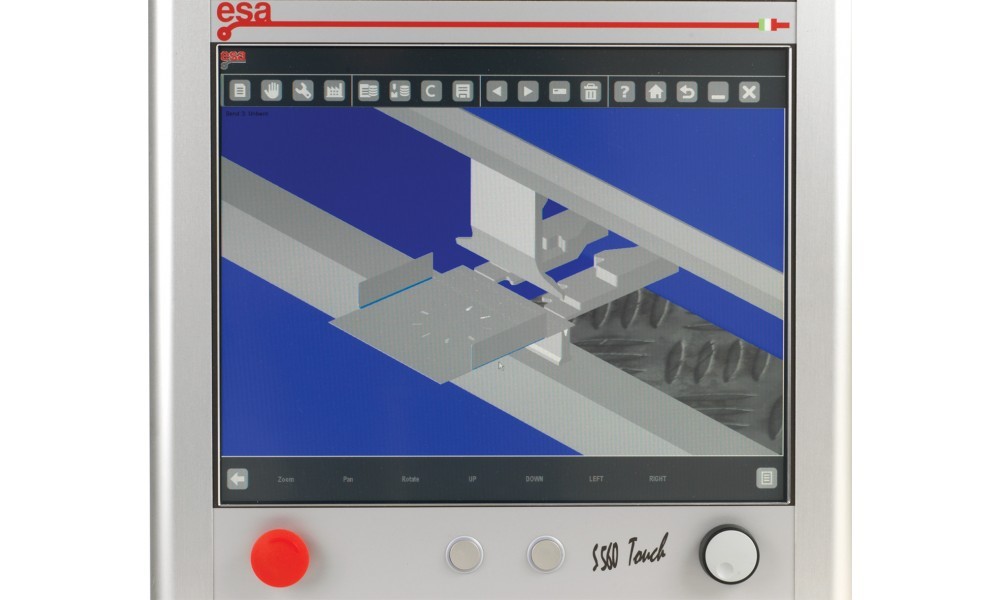

2. Bộ điều khiển CybTouch 12 PS
Máy chấn tôn thủy lực sử dụng hệ thống đồng bộ hóa lập trình trực quan
|
Bộ điều khiển CybTouch 12 PS |
Các ưu điểm của hệ thống điều khiển Cybtouch 12 PS
Vận hành dễ dàng
- Màn hình cảm ứng lớn. với màu sắc sống động và độ tương phản cao.
- Chức năng cảm ứng vẽ tay.
- Các trang đơn giản. hiển thị rõ ràng. các phím lớn.
- Giao diện trực quan và thân thiện với người dùng.
- Lập trình hoàn chỉnh để sản xuất hàng loạt hiệu quả với nhiều đoạn uốn cong.
- Các khúc cua đơn dễ dàng nhờ trang EasyBend.
- Trợ giúp trực tuyến và cửa sổ bật lên cảnh báo tương tác.
- Cập nhật phần mềm không dây thoải mái và sao lưu dữ liệu bằng PC hoặc Notebook.
- Cổng USB cho thẻ nhớ.
- Nhiều lựa chọn ngôn ngữ có sẵn.
Uốn tốt hơn
- Các tính toán tự động khác nhau của các chức năng uốn cong.
- Các trình tự và chương trình uốn có thể được ghi nhớ.
- Quản lý góc. áp suất và đỉnh.
- Di chuyển bằng tay dễ dàng.
Mạnh mẽ
- Điều khiển 4 trục (Y1-Y2-X-R).
- TouchProfile tạo phần đồ họa 2D với trình tự thủ công.
- Tính toán phụ cấp uốn cong.
- Tính toán áp suất – bù võng.
- Mỗi phần hoặc phần uốn cong có thể có các công cụ cụ thể của nó.
- Tính toán độ sâu đột.
- Hiệu chỉnh thước đo góc và cữ chặn sau.
- Được cung cấp với phần mềm ngoại tuyến PC-ModEva.
 |  |
2. Thông số kỹ thuật máy chấn tôn thủy lực BAYKAL model APHS-C
Click tại đây để xem thông tin chi tiết tất cả các dòng models của APHS-C, dưới đây là một số thông tin cho quý khách hàng tham khảo:
Model | Lực chấn danh nghĩa | Công suất động cơ | Dung tích thùng dầu | Tốc độ tiến nhanh | Tốc độ chấn | Tốc độ trở lui | Trọng lượng máy |
kN | kW | Lt | Mm/s | T | |||
APHS-C 1254x40 | 400 | 4 | 80 | 160 | 10 | 130 | 3.3 |
APHS-C 2104x60 | 600 | 5,5 | 140 | 150 | 10 | 130 | 5.4 |
APHS-C 2606x90 | 900 | 7.5 | 140 | 150 | 10 | 130 | 7.1 |
APHS-C 3104x90 | 900 | 7.5 | 140 | 160 | 10 | 130 | 7.9 |
APHS-C 3106x120 | 1200 | 11 | 140 | 160 | 10 | 130 | 8.4 |
* Catalog thông số kỹ thuật của dòng APHS-C: http://thuvienmaycongcu.com.vn/may-chan-ton-thuy-luc-baykal-aphs-c.html

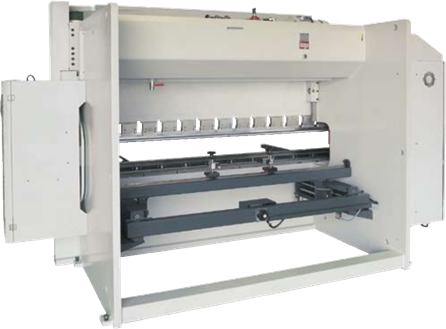

3. Hình ảnh các trang bị trên máy chấn tôn thủy lực
 |  |
| Kẹp tháo dao nhanh (lựa chọn) | Kẹp dao chấn kiểu khí (lựa chọn) |
 |  |
| Kẹp dao chấn thủy lực (lựa chọn) | Bảo vệ laser trước (lựa chọn) |
 |  |
| Chống võng dùng động cơ ( lựa chọn) | Chống võng dùng tay quay (lựa chọn) |
 |  |
| Định vị sau trục X | Định vị sau trục X-R |
4. Danh mục phụ kiện lựa chọn
- Thiết bị chống võng bằng tay hoặc điều khiển bằng điện (CNC)
- Kẹp tháo nhanh thủ công chày chấn
- Hệ thống kẹp dụng cụ thủy lực
- Công cụ đặc biệt cho các ứng dụng của khách hàng:
■ Các bộ khuôn chấn trên và dưới cấu hình đặc biệt
■ Khuôn V đơn với bộ gá lắp bàn
- Bảo vệ đèn trước hoặc bảo vệ laser phía trước cho nâng cao an toàn
- Tiêu thụ ít năng lượng hơn
