Cập nhật 10/08/2021
"Là dòng máy chấn tôn thủy lực điều khiển bằng hệ thống NC -Press Brakes Machine được ưa chuộng ở châu Âu cũng như trên toàn thế giới. Với thiết kế khung thép liền khối, giúp giảm thiểu độ võng cùng với hệ thống điều khiển NC thông minh, linh hoạt cho phép tính toán lực chấn và cữ chặn sau phù hợp. Máy chấn tôn thủy lực BAYKAL dòng APH là sự lựa chọn phù hợp cho giải phép chấn kim loại tấm, dung sai chính xác đạt tới ±0,03mm. Các trang thiết bị được lựa chọn là các trang thiết bị tiêu chuẩn hàng đầu và đã qua kiểm nghiệm."
"Tham khảo các chủng loại thiết bị gia công và một số hãng máy gia công khác tại đây"

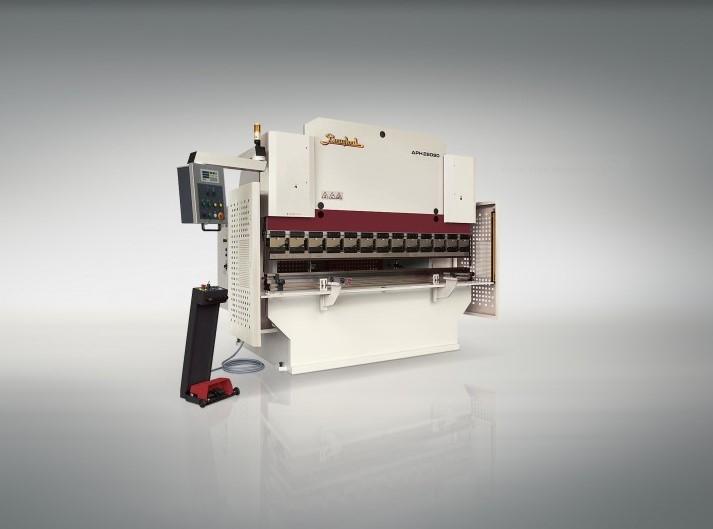

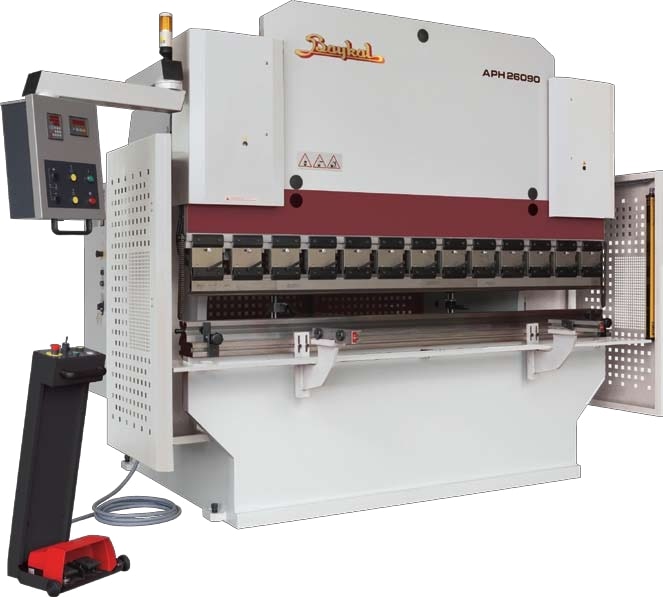

Hình ành máy chấn tôn thủy lực Baykal APH26090
Đặc điểm kỹ thuật máy
Máy chấn tôn thủy lực BAYKAL dòng APH có các đặc điểm sau:
- Thớt chấn được ép bởi hai xi-lanh trên một khối thép vững chắc, giảm thiểu độ võng để cho độ lệch là nhỏ nhất khi chịu tải lớn.
- Hệ thống cơ khí và thủy lực được cấp bằng sáng chế cho độ song song và độ chính xác lặp lại cao cho phép chấn chính xác.
- Điều khiển vị trí dừng của chày chấn chính xác trên hành trình nhờ các điểm dừng cơ khí chính xác
- Hệ thống kiểm soát độ cao của lưỡi chấn trên từng xi-lanh một cách độc lập bằng điện và hiển thị cho phép chấn chính xác côn và góc chính xác mong muốn.
- Khoảng hở của máy rộng, thích hợp với nhiều loại lưỡi cối chấn.
- Công tắc áp suất và đồng hồ đo cho phép điều chỉnh dễ dàng lực chấn và bảo vệ quá tải khi chày chấn chạm đáy khuôn.
- Cho phép cài đặt trước chương trình với chu kỳ chấn hai tốc độ bằng việc tiến nhanh khi xuống, tiến chậm khi chấn và trở lùi nhanh chóng. Tiết kiệm thời gian và tăng năng suất.
- Trang bị công tắc chân 3 chức năng cho phép chấn bình thường, tạm dừng chày ở bất kỳ vị trí nào trên hành trình, trở lui tự động cho đến khi giải phóng chân khỏi bàn điều khiển chân.
- Hệ thống thủy lực nhỏ gọn giúp bảo trì nhanh.
- Các bộ phận thủy lực và điện của Châu Âu có độ tin cậy cao trong hoạt động
- Trang bị hệ thống bảo vệ quá tải.
Thông số kỹ thuật
Cick tại đây để xem thông tin chi tiết tất cả các dòng models của APH, dưới đây là một số thông tin cho quý khách hàng tham khảo:
Model | Lực chấn danh nghĩa | Công suất động cơ | Dung tích thùng dầu | Tốc độ tiến nhanh | Tốc độ chấn | Tốc độ trở lui | Trọng lượng máy
|
kN | kW | Lt | Mm/s | Kg | |||
APH 1254x40 | 400 | 4 | 80 | 100 | 10 | 70 | 3300 |
APH 2103x40 | 400 | 4 | 140 | 90 | 10 | 70 | 3100 |
APH 2606x90 | 900 | 7.5 | 140 | 80 | 10 | 80 | 6400 |
APH 3104x90 | 900 | 7.5 | 140 | 95 | 10 | 80 | 6650 |
APH 3106x120 | 1200 | 11 | 140 | 100 | 10 | 90 | 8050 |
* Catalog thông số kỹ thuật của dòng APHS-C: http://thuvienmaycongcu.com.vn/may-chan-ton-thuy-luc-aph.html
Hình ảnh các trang bị tiêu chuẩn và lựa chọn
"Dưới đây là một sô hình ảnh về các trang bị tiêu chuẩn và các trang bị tùy chọn có thể bổ sung khi mua máy."
 |  |
| Kẹp tháo lắp nhanh | Cánh tay đỡ phía trước |
 |  |

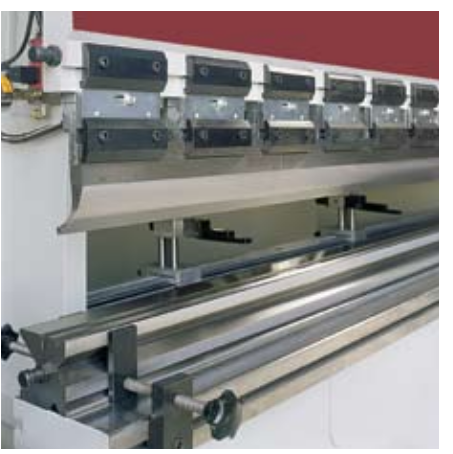

| Dụng cụ dóng khuôn nhanh | Bộ điều khiển (tiêu chuẩn) |
%20APH.png) | %202%20APH.png) |

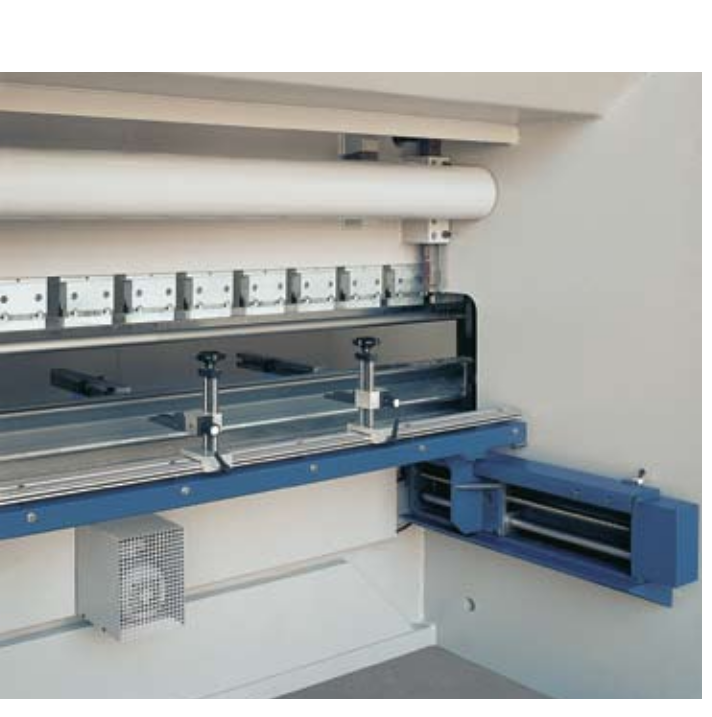

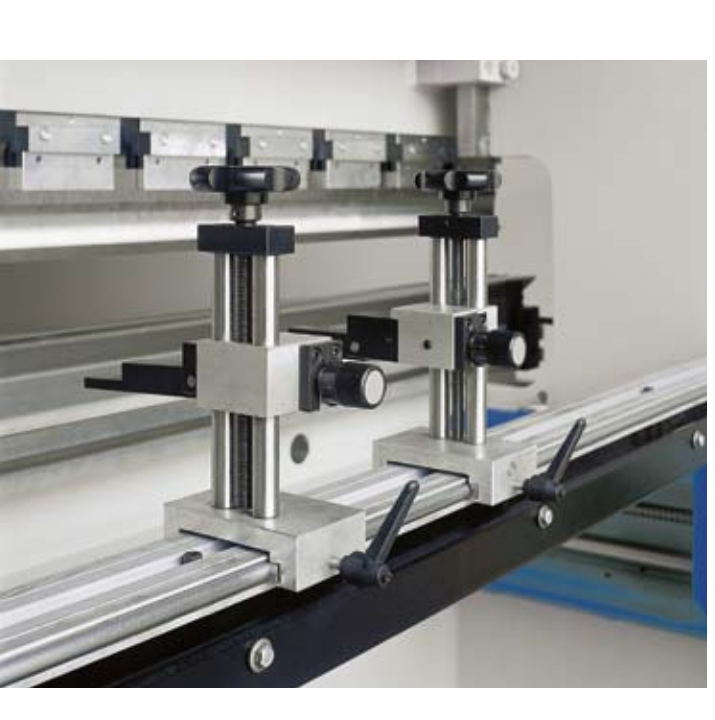

| Cữ chặn sau trục X- trục R điều khiển tay | Cữ chặn sau trục X- trục R điều khiển tay |
 |  |

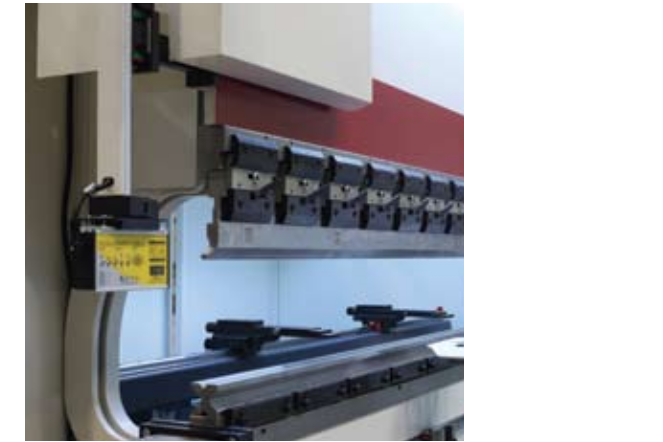

| Bảo vệ laser phía trước | Bộ điều khiển 8822 |
 |  |
| Bộ điều khiển HT072 | Bộ điều khiển S32 |
1. Phụ kiện tiêu chuẩn
- Bộ kẹp khuôn chấn kiểu châu Âu có nêm
- Chày chấn từng đoạn (cổ ngỗng) và khuôn chấn nhiều mặt V
- Trang bị 2 vít me bi cho cữ chặn sau hành trình 1000mm chính xác 0,1mm
- Hiển thị vị trí hành trình kỹ thuật số
- Công tắc chân và điều khiển di chuyển
- Trang bị 2 tay đỡ trước có thể xoay ngang
- Trang bị tay kẹp vít và xích để điều chỉnh khuôn chấn dưới
- Chỉ báo mức dầu của thùng dầu
2. Phụ kiện tùy chọn
- Điều khiển NC trục Y (hành trình) và X (cữ chặn sau)
- Thiết bị chống võng bằng tay hoặc bằng điện (Động cơ)
- Kẹp tháo nhanh chày chấn
- Bảng điều khiển đặc biệt cho 2 tay và chân
- Bảo vệ bên và sau đáp ứng các yêu cầu cụ thể của khách
- Chiều dài cữ chặn sau khác tiêu chuẩn
- Công cụ đặc biệt cho các ứng dụng của khách hàng:
■ Các bộ khuôn chấn trên và dưới cấu hình đặc biệt
