"Là dòng máy cắt dây Đài Loan sử dụng hệ thống điều khiển CNC các trục X/Y/U/V, máy sử dụng các loại dây cắt chính là Molipden và dây hợp kim Vonfram Molipden làm điện cực cắt trong môi trường chất lỏng. Độ nhám đạt được sau quá trình cắt: Một lần cắt ≤ 2.5 µm, nhiều lần cắt ≤ 1.2 µm. Độ chính xác đạt được: Độ ô van <= 0,012mm, độ côn <= 0,04 mm."

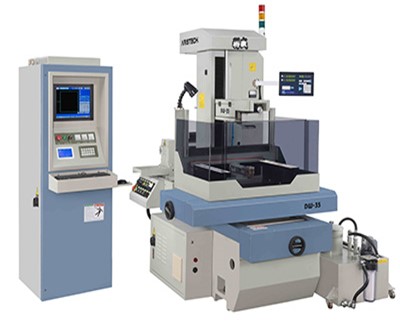

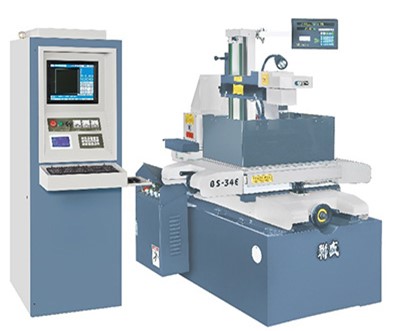

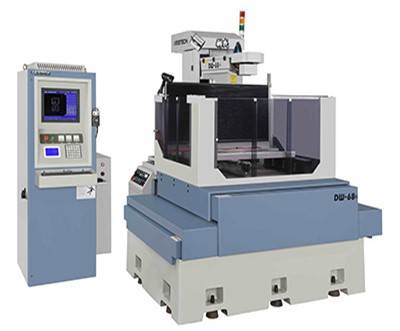

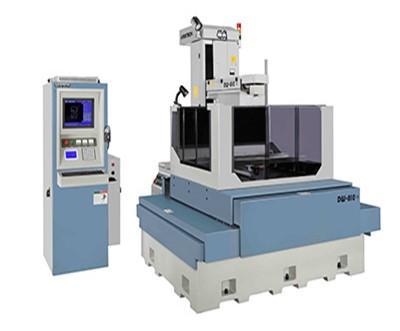

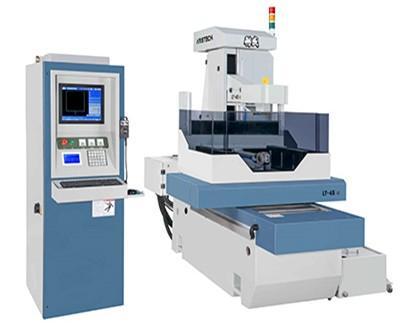

Hình ảnh các dòng máy cắt dây Molipden hãng ARISTECH dòng DW
Các đặc điểm chính
- Máy cắt dây EDM được sản xuất tại Đài Loan, máy phù hợp với những vật liệu siêu cứng, khuôn mẫu phức tạp, đặc biệt là dòng tiết kiệm điện và vật liệu cắt
- Truc X,Y sử dụng đai ốc vít me bi, băng máy và thước quang ( lựa chọn)
- Động cơ bước điều khiển di chuyển bàn máy cho độ chính xác cao
- Hệ thống tự động quấn dây và căng dây cho hiệu quả cao nhất khi cắt, đầu phun nhiều lỗ giúp lưu thông rất tốt dung dịch chất điện môi
- Thân máy bằng gang đúc có độ cứng vững cao, bàn máy được chế tạo bằng gang Meehanite có cấu trúc ổn định, tuổi thọ cao
- Sử dụng máy tính công nghiệp, hệ điều khiển với chức năng lập trình, soạn thảo, tương tác online, sửa code, giao diện thân thiện, độ tương thích cao

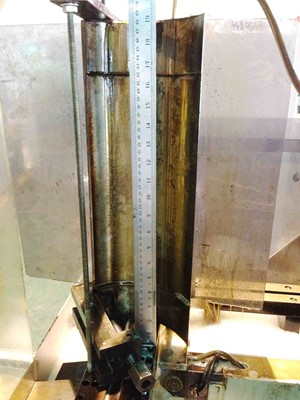

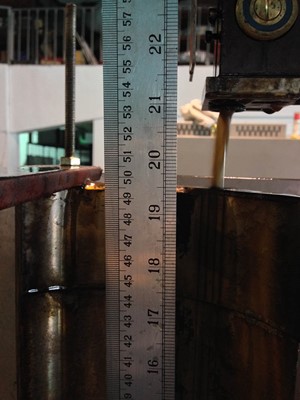

Hình ảnh chi tiết có độ dày cắt lên đến 500 mm
 |  |  |
| Đơn giản và chính xác.Tiêu chuẩn chiều cao lớn nhất của phôi là: 400mm. Tùy chọn:Tối đa 600mm. | Hệ thống dẫn động BOBBIN hiệu quả,nhanh chóng | Vị trí đồ gá kẹp chính xác và bàn làm việc có hướng dẫn đơn vị trên mặt trượt |
Các chức năng hệ thống CNC
| 7. Chức năng chạy khô 15. Hiển thị đường cắt |
Hệ thống mạch điện | Bóng bán dẫn công suất MOS |
Dòng điện đầu ra lớn nhất | 10A |
Lựa chọn điện áp | Tự động chuyển đổi. |
Lựa chọn IP | 1-10 bước |
Lựa chọn thời gian tắt | Tự động chuyển đổi. |
Đầu vào dữ liệu | Internet USB, RS-232C |
Hiển thị vị trí | 15" LCD TFT |
Hiển thị dữ liệu cắt | 5" LCD TFT |
Chức năng đồ họa | Màn hình 2D / 3D |
Hệ thống điều khiển | Mở vòng lặp / Hệ thống bước |
Điều khiển trục | X, Y, U, V (4 trục) |
Thang dịch chuyển nhỏ nhất | 0,001mm |
Cài đặt thang dịch chuyển nhỏ nhất | 0,001mm |
Giá trị lệnh lớn nhất | ± 999,999mm |
Nội suy | Đường thẳng / Đường tròn |
Hệ thống điều khiển | Abs./ Inc. |
Công suất nguồn vào | 3KVA |
Các thông số kỹ thuật
1. Thông số kỹ thuật chính
Đặc điểm kỹ thuật | Đơn vị | DW-35 | DW-45 | BS-45 |
Kích thước bể làm việc(WxDxH0 | mm | 830x530x550 | 1130x690x550 | 920x650x500 |
Kích thước bàn làm việc | mm | 690x430 | 750x480 | 780x510 |
Hành trình trục X,Y | mm | 450x350 | 500x400 | 500x400 |
Hành trình trục Z(bằng động cơ AC) | mm | 400 | 400 | 400 |
Hành trình trục U,V (dưới 500mmH) | mm | 30x30 | 30x30 | - |
Chiều dày phôi lớn nhất | mm | 400 | 400 | 400 |
Kích thước phôi lớn nhất(WxDxH) | mm | 400x350x400 | 500x400x400 | 500x400x400 |
Trọng lượng phôi lớn nhất | kg | 250 | 400 | 400 |
Hành trình tang quấn dây | mm | 180 | 230 | 180 |
Đường kính dây | mm | Ø0,18 | Ø0,18 | Ø0,18 |
Góc côn lớn nhất | Độ | 6 độ khi chiều cao dưới 50mm | 6 độ khi chiều cao dưới 50mm | 6 độ khi chiều cao dưới 50mm |
Kích thước đóng gói(WxDxH) | mm | 1685x1155x2050 | 1920x1420x2000 | 1750x1250x1700 |
Trọng lượng | kg | 1650 | 1850 | 1700 |
2. Thùng chứa dung dịch chất điện môi
Dung lượng | lít | 100 | 100 | 40 |
Kích thước | mm | 1000x290x340 | 1000x290x340 | 650x400x350 |
3. Hệ thống tủ điện
Dòng điện của máy | A | 10 | 10 | 10 |
Tốc độ cắt | mm2/phút | 100-180 | 100-180 | 100-180 |
Độ chính xác cắt | mm | ±0,015 | ±0,015 | ±0,015 |
Độ bóng tốt nhất | µm RA | 1,0 | 1,0 | 1,0 |
Công suất | KVA | 3,0 | 3,0 | 3,0 |
Kích thước tủ điện | mm | 660x610x1700 | 660x610x1700 | 660x610x1700 |
Kích thước đóng gói | mm | 775x730x1940 | 775x730x1940 | 775x730x1940 |
Trọng lượng | kg | 200 | 200 | 200 |

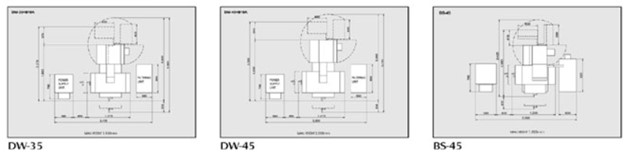

4. Cách bố trí máy
Các trang thiết bị đi kèm
1. Phụ kiện tiêu chuẩn
- Đèn làm việc: 1 cái
- Bộ dụng cụ kẹp: 1 bộ
- Bộ đồ gá định vị : 1 bộ
- Công cụ và hộp công cụ : 1 bộ
- Dây cắt molipden (Ø0,18 mm) 2km : 1 cuộn
- Chất lỏng điện môi : 20l
- Hướng dẫ vận hành và dữ liệu : 1 bộ
- 2 trục đọc kỹ thuật số và thước quang
- Thiết bị côn ±3 độ trục U,V (6 độ khi chiều cao dưới 50mm)

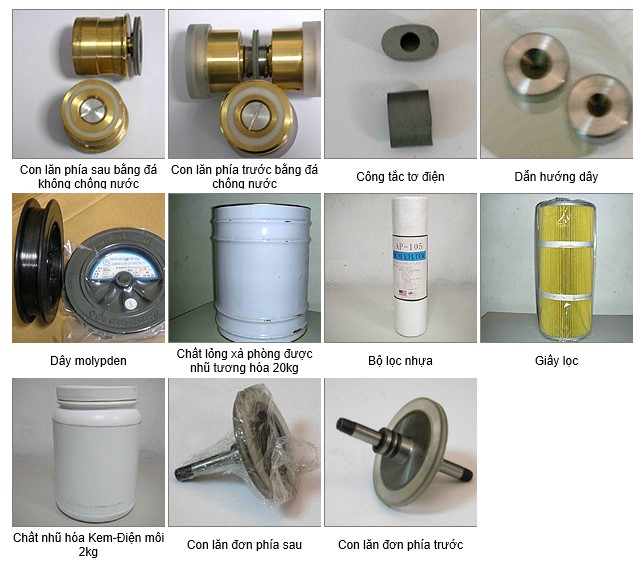

2. Phụ kiện tùy chọn
- 2 thanh đọc kỹ thuật số và thước quang
- Thiết bị côn ±3 độ trục U,V
