Giới thiệu máy cắt dây molipden Baoma
"Là dòng máy cắt dây Trung Quốc sử dụng hệ thống điều khiển CNC các trục X/Y/U/V, máy sử dụng các loại dây cắt chính là molipden và dây hợp kim Vonfram Molipden làm điện cực cắt trong môi trường chất lỏng. Độ nhám đạt được sau quá trình cắt: Một lần cắt ≤ 2.5 µm, nhiều lần cắt ≤ 1.2 µm. Độ chính xác đạt được: Độ ô van <= 0,012mm, độ côn <= 0,04 mm."

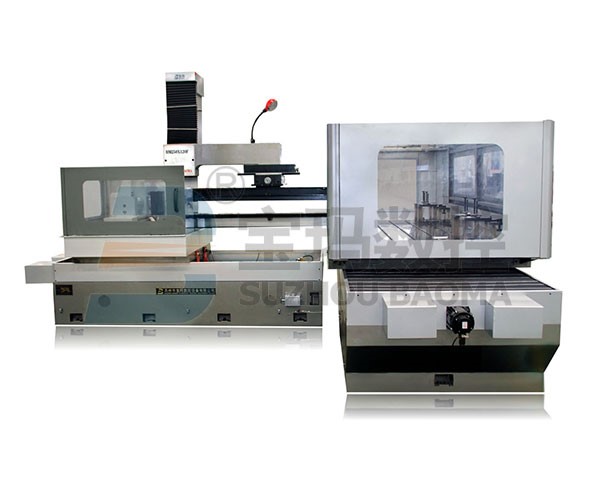

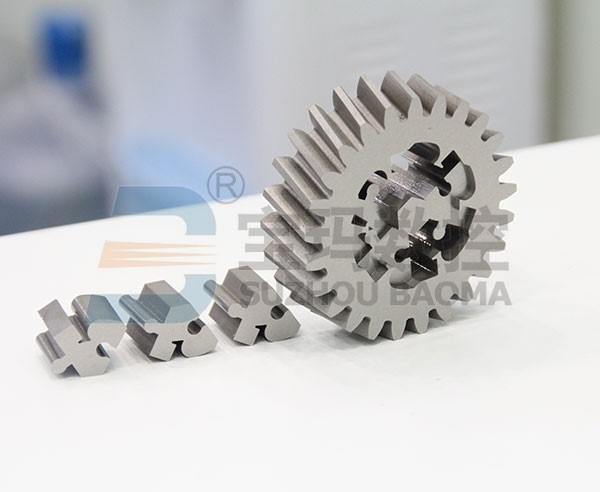

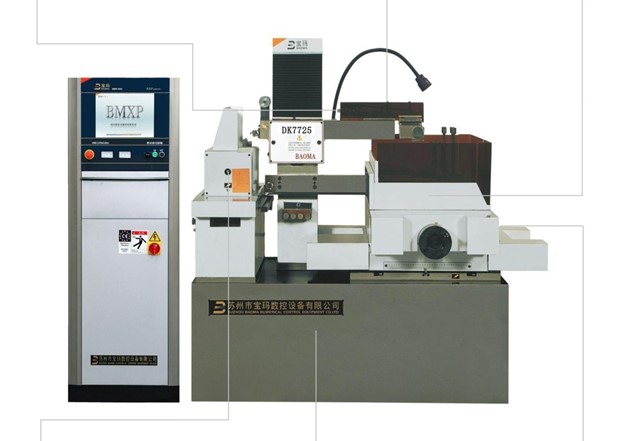

Hình ảnh máy cắt dây molipden BAOMA DK77120X220 và sản phẩm sau khi cắt
Video cắt dây molipden trên máy BAOMA
Các đặc điểm chính máy

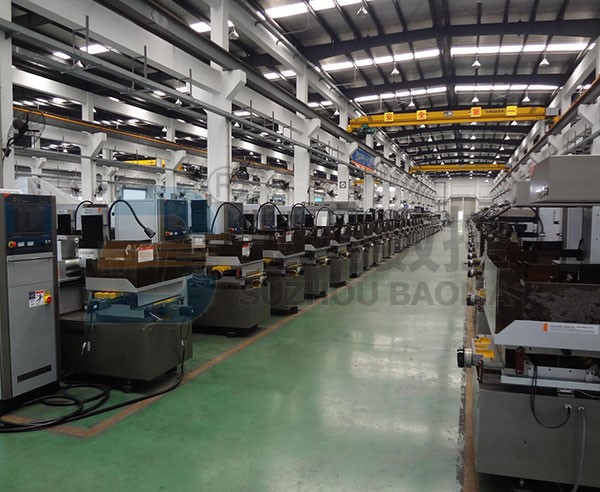

Hình ảnh dây chuyển sản xuất máy cắt dây hãng BAOMA
- Hệ thống ray trượt tuyến tính chính xác cao
- Bộ chuyển đổi Emerson USA
- Hệ thống bôi trơn trung tâm
- Hệ thống điều khiển BMXP
- Sử dụng trực tiếp màn hình điều khiển AutoCAD
- Ba lớp lọc hệ thống làm mát
- Được phê duyệt theo tiêu chuẩn CE; ISO 9001; ISO14001
- Tay cầm điều khiển từ xa
- Dây molypden có thể tái sử dụng
- Chức năng cắt đa dạng
- Cơ sở dữ liệu thông minh
Các đặc điểm kỹ thuật máy cắt dây BAOMA DK77120x220
1. Thông số kỹ thuật của máy
Máy cắt dây CNC EDM DK77120 X 120 | DK77120 x 120 | |
Hành trình bàn (mm) | 1200 x 2000 | |
Kích thước bàn (mm) | 1330 x 2400 | |
Độ nhám | Một lần cắt (um) | <= 2,5 |
Nhiều lần cắt (um) | <= 1,2 | |
Độ chính xác | Hình bát giác (mm) | <= 0,012 |
Độ côn (mm) | <= 0,04 | |
Vít và rãnh trượt | Vít me chất lượng cao; rãnh trượt tuyến tính bằng thép | |
Tải trọng của bàn (Kg) | 6000 | |
Trọng lượng máy (Kg) | 12000 | |
2. Các thông số chính
Tốc độ cắt lớn nhất | 150 mm² / phút. |
Tốc độ dây | 5 - 11 m / phút |
Cường độ dòng điện làm việc lớn nhất | 6 A |
Đường kính dây | Dia. 0,15 - 0,2mm |
Dung dịch làm việc | Dung dịch làm việc bazơ nước BM2 / BM4 |
Bồn chứa dung dịch | 100 L |
Điện áp định mức | AC ~, 3N, 220-415V, 50 / 60HZ |
Công suất tiêu thụ | 3 KVA |
Cơ cấu dẫn hướng dây | Có thể điều chỉnh |
Bộ điều khiển | BMW - 3000 |
3. Các thiết bị tiêu chuẩn
Động cơ bước cho trục X / Y | Bộ điều chỉnh trục Z bằng tay | |
 |  |  |
4. Các thiết bị tùy chọn

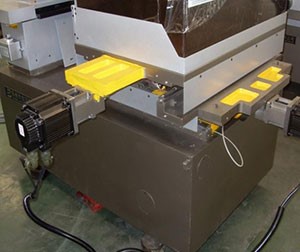

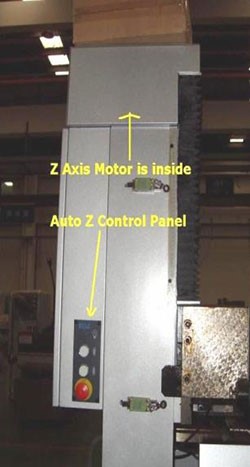

Động cơ Servo cho trục X / Y | Động cơ trục Z |
 |  |

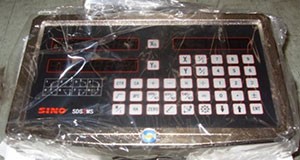

DRO (Màn hình kỹ thuật số) | Chế độ cắt nhôm |
 |  |
Ứng dụng sản phẩm trên máy cắt dây molipden BAOMA
- WEDM sử dụng dây (dây Molypden hoặc dây hợp kim Vonfram và Molypden) làm điện cực, làm việc trong môi trường chất lỏng, sự phóng điện xảy ra giữa điện cực và bộ phận làm việc bằng cách sử dụng điện xung tần số cao và dòng điện cao để mang lại nhiệt cao và năng lượng cao để ăn mòn chi tiết gia công
- Đường dẫn định sẵn của dây được điều khiển bởi sự di chuyển của trục XY và trục UY được điều khiển bởi máy
- Máy "Baoma" nổi bật với hình dáng đẹp, cấu trúc mới lạ, hiệu suất cao và vận hành thuận tiện. Máy có độ cứng tốt, lực cắt nhỏ, chịu tải lớn, chuyển động ổn định và vận hành an toàn.

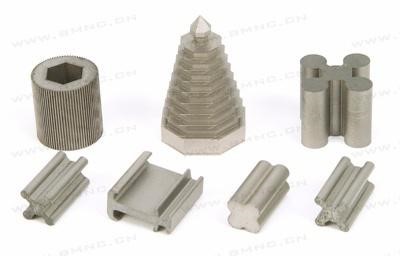

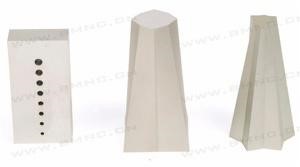

- Phù hợp để cắt phôi có độ chính xác cao, độ cứng khá tốt, độ dẻo dai cao, đặc biệt là: Khuôn dập nguội, khuôn ép đùn, khuôn nhựa, cắt bánh răng, thành phần chính xác (bao gồm côn lớn, côn giống nhau, hình nón không bằng nhau và v.v. .)
Đặc trưng thiết kế máy cắt dây BAOMA
1. Cấu trúc thân máy
Cơ chế cắt côn: Nó được điều khiển bởi hai động cơ bước để nhận ra chuyển động U và V, có thể làm cho 4 trục (X, Y, U, V) chuyển động đồng thời.
Cấu tạo của khung dây：Cấu trúc đối xứng giữa khung trên và khung dưới để giữ cho lực căng của dây molipden trong phạm vi lực căng bình thường. Có số lượng ròng rọc dây sắp xếp như nhau, có lực căng như nhau ở mọi điểm của dây molipden. Vì vậy, bất kể vật liệu mỏng hay dày, dây molipden không dễ bị đứt. So sánh với cấu trúc hình dạng "C", luôn được sử dụng trong máy. Cấu trúc rút ngắn lộ trình di chuyển của dây để tránh bị va chạm trong quá trình chạy của dây và đảm bảo độ chính xác.
Bàn làm việc: Bàn làm việc với các rãnh hình chữ T, máy đi kèm theo một đồ gá kẹp tiêu chuẩn.
Hệ thống quấn và di chuyển dây : Trống quấn dây được làm bằng thép đặc biệt, ổn định hơn, chống ăn mòn. Bộ chuyển đổi Emerson (Mỹ) điều khiển hướng chạy, có thể sử dụng lâu hơn, cải thiện độ chính xác, độ nhám và giảm đứt dây
Thân máy: Sử dụng gang Meehanite (HT250), máy "Baoma" được chế tạo bằng công nghệ đúc nhựa-cát với tác động của quá trình ủ nhiệt độ cao, giúp thân máy có cường độ tải cao và có khả năng để chống lại sự biến dạng. Và khả năng chịu tải tối đa của bàn làm việc tốt hơn so với các loại máy Trung Quốc khác
Rãnh trượt và vít me bi: Áp dụng rãnh trượt tuyến tính bằng thép và vít me bi chính hãng từ Đài Loan
Hệ thống điều khiển máy

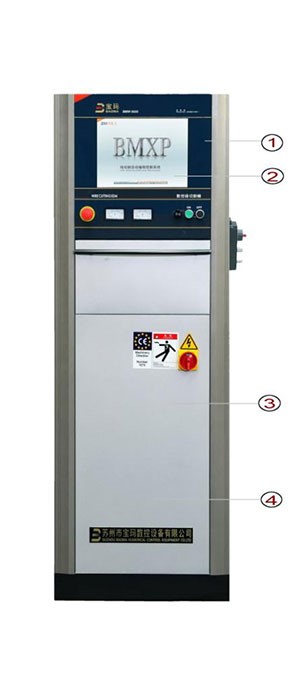

1. Bộ điều khiển (BMW-3000)
1.1. Bố cục bộ điều khiển
Kết cấu cơ bản của bộ điều khiển BMW áp dụng các cấu hình chuyên nghiệp và kết nối các cơ sở cố định bằng công nghệ từ Đức, bộ điều khiển vừa hiện rõ hình dáng trang nhã bên ngoài lẫn bố trí hợp lý bên trong. Hiệu quả của việc làm kín, tương thích điện từ và tản nhiệt tốt và bộ điều khiển phải được già hóa nhiệt độ cao trước khi bán để đảm bảo các linh kiện có thể hoạt động trong thời gian dài liên tục.
1.2. Máy tính và Màn hình
Áp dụng máy tính công nghiệp hiệu suất cao, P4 trở lên, RAM 1G, đĩa cứng 160G, hỗ trợ INTERNET, với màn hình màu LCD.
1.3. Nguồn tần số cao và mạch bên trong
Sử dụng nguồn điện tần số cao kỹ thuật số, máy phát điện được điều khiển bằng phần mềm BMXP, có thể cải thiện độ chính xác và độ ổn định của tín hiệu xung và giảm xác suất mất điện tần số cao, nâng cao hiệu quả gia công và chất lượng của chi tiết làm việc. Tối đa Dòng điện 6A, hiệu suất tối đa> = 120m2 / phút, độ nhám bề mặt <= 1,2um. Thiết kế mô-đun được sử dụng trong hệ thống dây điện bên trong, có thể giảm xác suất hỏng hóc và dễ bảo trì.
1.4. Hệ thống điều khiển
Sử dụng phần mềm hệ thống BMXP PM-K, nền tảng hoạt động là Windows-XP, hệ thống nhúng để đạt được kết nối liền mạch của nhiều loại phần mềm khác nhau như AutoCad. Máy có cơ sở dữ liệu tối ưu hóa và chức năng cắt nhiều lần, khách hàng có thể chọn kết hợp khác nhau tùy theo phần làm việc khác nhau được cắt.
1.5. Hệ thống làm mát
2.1. Bể lọc ba cấp kiểu mới
- Cấp một: bông lọc
- Cấp hai: lưới đồng
- Cấp ba: lọc giấy 5um
- Có thể kéo dài thời gian sử dụng dung dịch làm việc và cải thiện cả độ sạch của dung dịch làm việc và khả năng xả cặn, do đó tiết kiệm chi phí nhưng cải thiện độ nhẵn của sản phẩm (hợp tác sử dụng giải pháp làm việc kiểu mới "Baoma" thân thiện hơn với người vận hành và môi trường)
- Dung tích của bình là 56L.
2.2. Máy bơm làm mát
- Sử dụng máy bơm tăng áp nhập khẩu có khả năng hoạt động ổn định trong thời gian dài
